Двухклавишный выключатель схема подключения 3 провода

Подключение двухклавишного выключателя: схемы, советы, инструкция

Двухклавишный выключатель является очень важным элементом для регулировки степени освещения квартиры или частного дома. Лампочки могут располагаться группами или по одной, свет на них может подаваться отдельной клавишей.

Очень часто во время ремонта при проведении новой проводки возникает вопрос, как же все-таки подключить двухклавишный выключатель, чтобы обеспечить несколько режимов освещения. Как осуществить подключение двухклавишного выключателя с учетом необходимых мер безопасности – читайте далее!

Конструкция и принцип действия двухклавишного выключателя

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

  1. Двух клавиш (двигающиеся вверх-вниз части).
  2. Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
  3. Клеммников (те места, к которым подводят напряжение или ток).

Редко третий элемент – клеммники – может заменяться в конструкции на винтовые зажимы. Отличие состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается проще и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка – диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.

Внутри двухклавишного выключателя без подсветки находятся два провода, идущие параллельно друг другу и вход для фазы. Каждая из клемм, подходящая к клавишам, может независимо от другой размыкать либо смыкать контакт, вследствие чего включается одна лампа (часть ламп), вторая лампа, или все лампы вместе

Обратите внимание! Если нужно подавать ток не на одну, а сразу на несколько лампочек. Стоит обязательно использовать многожильные провода. Это как раз позволяет сделать двухклавишная модель выключателя.

Принцип действия выключателя заключается в вариативности степени освещения:

  1. Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
  2. Есть возможность включить вторую клавишу – освещение изменится, так как одни части комнаты будут хорошо видны, а другие – немного затемнены.
  3. Третий вариант – включение “на полную катушку” – в положении “вкл” находятся обе клавиши – тогда комната получает максимум освещения.

Кстати, некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:

Подготовительные работы

Во время работ с электрикой нужно соблюдать предельную точность и осторожность, поэтому все материалы и инструменты, нужные для работы, должны быть приготовлены и куплены заранее:

  • отвертка плоская и крестовая
  • плоскогубцы
  • бокорезы
  • изоляционная лента
  • хороший строительный нож с острым лезвием (для зачистки концов проводов)
  • для обжима удобнее использовать специальный инструмент – обжимник (он не является обязательным, если провода не многожильные)
  • выключатель
  • провода.

Внимание! Очень важно перед началом работ отключить напряжение в сети!

Чрезвычайно важно (особенно для непрофессионалов) заранее и правильно изобразить схему для подключения и проложить проводку.

В схему должны входить такие три провода:

  1. Заземляющий провод (выводится на источник света, обозначается на схеме как “0” или с помощью стрелочки, указывающей вниз).
  2. Нейтральный провод (выводится также на источник света, обозначается буквой “N”).
  3. Фаза – провод, находящийся под напряжением, который при включении должен обеспечивать лампочки питанием (клеммы под фазный провод обозначаются латинской буквой “L”).

Осуществите прокладку проводки можно одним из двух возможных способов: открытым или закрытым. Для первого понадобятся дополнительные материалы – гофротрубы или штробы, для второго – нужно продолбить канавки в стенах.

Обратите внимание, что прокладывание проводки делают перед оштукатуриванием стен и потолка. Это значит, что только после прокладки всех проводов и достаточной их изоляции можно приступать к отделочным работам.

Для проделывания небольшого углубления под выключатель придется также воспользоваться зубилом и молотком (это необязательно, если выключатель будет устанавливаться на старом месте).

Подключение двухклавишного выключателя

Перед тем как выполнять подключение нужно сначала зачистить концы проводов на 1-1,5 сантиметра для обеспечения хорошего контакта с клеммами. Если провода мощные, многожильные – на этом этапе нужно отпрессовать их концы.

К выключателю с двумя клавишами должно подходить три провода. Один из них входной - фазный, а два остальных выходные, которые и будут подавать напряжение непосредственно на сам светильник.

Нейтральный провод и заземление, как уже упоминалось, присоединяются напрямую к источнику света (к лампочкам, точнее к их контактам).

После этого нужно отыскать фазный провод и вход под него(он, в отличие от выходов, один). Посмотрите на выключатель, предварительно освобожденный от верхнего кожуха. На нем должна быть нарисована хотя бы одна стрелочка. Она обычно указывает откуда и куда будет идти фаза. Возле основания стрелочки у провода-фазы должен быть вход.

Как правило, в таких выключателях клеммы для входа фазы обозначены символом «L», в свою очередь клеммы для выходных кабелей обозначены символами в виде стрелок.

Чтобы точно найти фазу, используйте специальное устройство. А если его нет, можно определить это экспериментальным путем, подключив на время люстру или светильник.

Итак, нужно поочередно плоскогубцами соединять попарно (не одновременно!) один провод с двумя другими. То есть вы выбираете один провод и подводите его сначала к одному из оставшихся, потом – к другому. Вот этот провод, от которого будет загораться то одна, то другая группа ламп (светильников), и является фазой.

Когда фаза найдена, ее можно подключать ко входу выключателя (это первый провод, который идет к выключателю), а два других провода – к двум клеммам-выходам соответственно (это – второй и третий провода, которые идут к выключателю). Далее останется только заизолировать опасные места на проводах и вставить конструкцию в подрозетник, который следует прикрутить на место, заранее для этого подготовленное.

После останется только установить фурнитуру и можно проверять устройство в работе.

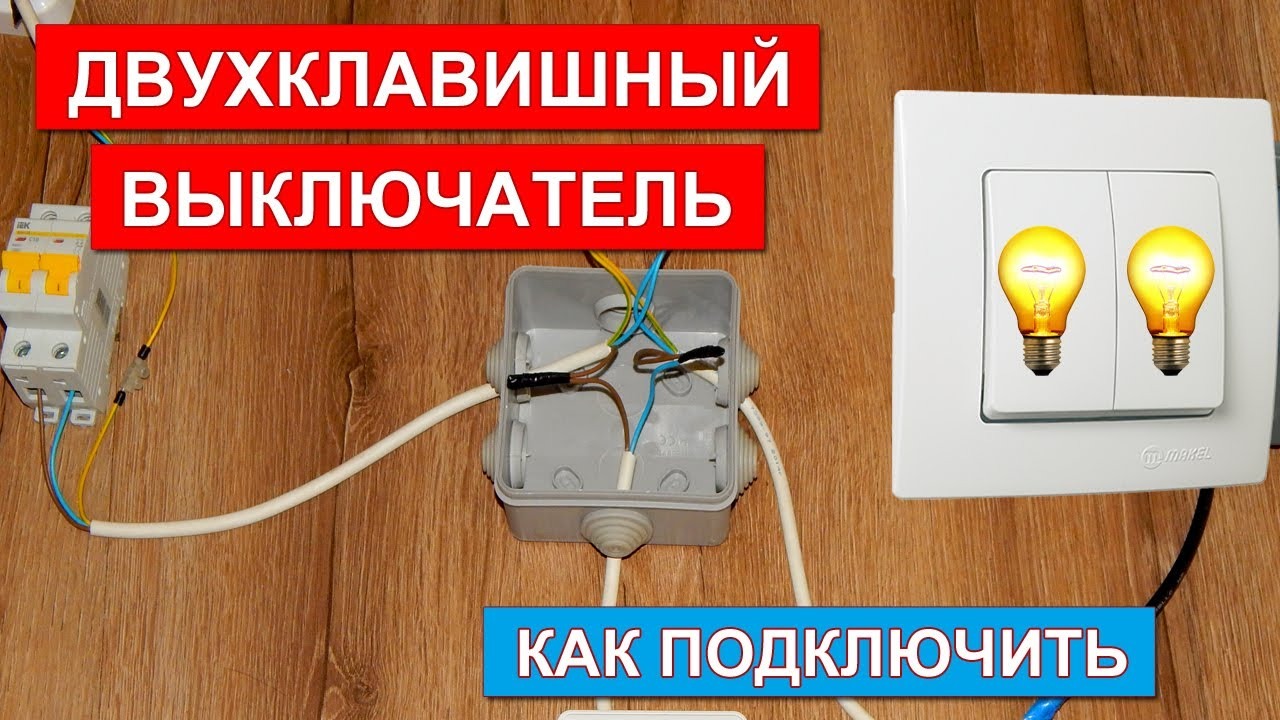

Что бы лучше понимать схему подключения, предлагаем посмотреть видео ниже, в котором подробно рассказана и на примерах показана схема подключения двухклавишного выключателя:

Подключение двухклавишного выключателя с подсветкой

В схему, описанную выше, выключатель с подсветкой вносит небольшие дополнения. А именно: появляется еще два проводка (для того, чтобы при выключенном свете горел красненький индикатор на каждой из двух клавиш – так легче искать включатель в темноте).

Итак, эти дополнительные провода идут от мини-индикаторов, расположенных на клавишах. Далее нужно присоединить один из них к фазе, который идет сверху, а второй, который снизу к проводу, что идет к одной из двух ламп (групп ламп).

Полезные советы

  1. Заранее просчитайте нужное (достаточное) сечение и длину проводов в зависимости от мощности источников света. Сечение не может быть меньше, чем полтора квадратных миллиметра.
  2. Рекомендуется кроме распределительной коробочки также приобрести дополнительное защитное устройство, которое будет предохранять от коротких замыканий и перегрузок в электросети.
  3. Выбирайте клеммные выключатели, а не со вкручивающимися винтами, так как первый вариант соединения является более прочным и долговечным: винты нужно будет через некоторое время подкрутить.
  4. Регулировать освещенность при помощи одноклавишного устройства можно! Но для этого приобретается и устанавливается дополнительное оборудование – так называемый диммер.
  5. Если вы будете устанавливать подобную конструкцию для освещения ванной или другого влажного места, ни в коем случае не монтируйте выключатель внутри помещения.
  6. Замечание: если выключатель модульный, тогда возле входной клеммы всегда есть еще одна. Эти две клеммы между собой нужно соединить отдельным проводом.
  7. Все подключения и присоединения категорически запрещено проводить вне специальных распределительных коробок. А в случае с усложненными окружающими условиями нужно сделать дополнительную защиту (например, от воды, влажности, попадания других твердых и жидких веществ).
  8. Если вы устанавливаете выключатель, например, для туалета, то одна из клавиш может включать свет в этой комнате, а другая – вытяжку.

Подключить выключатель, регулирующий свет двумя клавишами, несложно, если в точности соблюдать данные выше инструкции. Прочитайте сначала все указания и полезные советы, чтобы ничего не упустить, тогда все получится!

Схема подключения двухклавишного выключателя

Здравствуйте, уважаемые гости сайта «Заметки электрика».

В одной из прошлых статей я рассказывал Вам как подключить выключатель с одной клавишей. Сегодня я познакомлю Вас со схемой подключения двухклавишного выключателя.

Сразу приступим к делу.

Чаще всего двухклавишный выключатель в своих квартирах используют для подключения люстры (на фотографии ниже изображена 5-рожковая) или точечных светильников на потолке.

А Вы знаете как самостоятельно повесить люстру? Если нет, то переходите по ссылке и читайте про все способы крепления и установки люстры.

С помощью двухклавишного выключателя можно управлять освещением ТОЛЬКО двух групп.

Одна группа точечных светильников или лампочек в люстре управляется одной клавишей, вторая группа — другой. Количество точечных светильников или лампочек люстры в каждой группе может быть от 1 до 8, и даже больше. Все зависит от Вашего желания и схемы подключения.

Если Вам необходимо управлять освещением 3 групп светильников, то для этого нужно приобрести трехклавишный выключатель.

В данной статье мы рассмотрим схемы подключения двухклавишного выключателя в квартире с разными системами заземления.

Итак, поехали.

Схема подключения двухклавишного выключателя в квартире с системой заземления TN-C

Ниже представлена схема двухклавишного выключателя в квартире или в деревянном доме с системой заземления TN-C.

С квартирного электрического щитка в распределительную коробку приходит питание в виде двух проводов: фаза (красного цвета) и ноль (синего цвета).

Фаза (по схеме красного цвета) в распределительной коробке соединяется с проводом (красного цвета), идущего на общий контакт двухклавишного выключателя. С двухклавишного выключателя выходят уже два провода (по схеме желтого и оранжевого цветов).

Маркировка клемм у выключателя может отличаться, в зависимости от производителя.

Вот например, китайский двухклавишный выключатель Classic 2023 от «Powerman», где общая фаза подключается на клемму «L», а отходящие фазы — соответственно, на клеммы «L1» и «L2».

Вот другой пример, двухклавишный выключатель ВС10-002 от «Schneider Electric» серии Этюд, в котором общая фаза подключается на клемму «L», а отходящие фазы — соответственно, на клеммы «1» и «2».

Провод (по схеме желтого цвета) идет в распределительную коробку, где соединяется там с проводом (желтого цвета), идущего на первую группу светильников или лампочек.

Провод (по схеме оранжевого цвета) идет в распределительную коробку, где соединяется там с проводом (оранжевого цвета), идущего на вторую группу светильников или лампочек.

Эти два провода с двухклавишного выключателя, и есть коммутируемые фазы на определенные группы светильников (лампочек).

Ноль (по схеме синего цвета), приходящий в распределительную коробку с квартирного щитка, соединяется сразу с нулем, идущим на группы ламп. Т.е. нули сразу же идут на лампы. А выключатель коммутирует ТОЛЬКО фазы разных групп ламп.

Кстати, для соединения проводов в распределительной коробке можно использовать клеммники Wago, либо другие способы соединения проводов, про которые я уже рассказывал Вам в статье как правильно соединять провода.

Вот еще пример — подключение пятирожковой люстры через двухклавишный выключатель.

Если подсчитать количество проводов, заведенных в распределительную коробку, при схеме подключения двухклавишного выключателя в квартире с системой заземления TN-C, то всего их будет 8:

  • 2 с квартирного электрического щитка: фаза и ноль
  • 3 на двухклавишный выключатель: общая фаза и две коммутируемые фазы разных групп
  • 3 на лампы или светильники: общий ноль и две коммутируемые фазы с двухклавишного выключателя

Но их не всегда может быть 8. Такой пример схемы подойдет, если лампочки находятся в одном месте, например, в люстре.

Бывает так, что один светильник (люстра) находится в коридоре, а второй на кухне. В таком случае отходящих проводов будет больше, т.к. на каждую группу пойдет свой провод или кабель.

И не забывайте применять цветовую маркировку проводов при их подключении.

Схема подключения двухклавишного выключателя в квартире с системой заземления TN-S или TN-C-S

Если у Вас в квартире электропроводка выполнена с системой заземления TN-S или TN-C-S, то в распределительную коробку придет, вместо двух проводов, три провода: фаза (красного цвета), ноль (синего цвета) и защитный (желто-зеленого цвета).

В этом случае схема подключения двухклавишного выключателя выполняется один в один с предыдущей схемой. Разницей в этой схеме будет лишь дополнительный защитный проводник РЕ, который необходимо подключить в распределительной коробке с общим защитным проводником РЕ, идущим на корпус светильников или люстры.

Еще раз обращаю внимание на то, что одноклавишный выключатель, и двухклавишный, и трехклавишный, всегда должен разрывать именно фазу, а не ноль.

Все это делается с целью электробезопасности. Допустим, что при замене лампочки в люстре или светильнике, достаточно будет отключить выключатель, и напряжения (потенциал фазы) в патроне не будет. А если все таки перепутать, и выключателем коммутировать ноль, то при замене лампочки, в патроне останется опасный потенциал фазы, т.е. напряжение.

К чему это может привести?

Ответ на этот вопрос Вы найдете в моих статьях про действие электрического тока на организм человека и пример несчастного случая на производстве.

P.S. На этом я завершаю свою статью. Если у Вас есть вопросы по данной теме, то задавайте их в комментариях к данной статье.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Подключаем двухклавишный выключатель света в домашних условиях

Сфер применения двойных выключателей множество. Их обычно подключают к люстрам для того, чтобы получить возможность регулировки интенсивности освещения: включить определенную группу ламп, одну лампу, либо все одновременно. Еще одно распространенное применение: освещение раздельных санузлов либо подключение вытяжки и освещения.

В частных домах выключатель с двумя клавишами часто включает освещение на улице при входе либо внутри в прихожей. Там, где освещение проведено на балкон или лоджию, двойной выключатель также будет уместен, чтобы не устанавливать в помещение 2 отдельных выключателя для каждой зоны. Зонирование помещений при помощи световых или дизайнерских акцентов становится все популярнее, и для реализации подобных задач также часто применяются двойные выключатели.

Выполнить подключение объектов к выключателю с двумя клавишами вполне по плечу среднестатистическому хозяйственному человеку. Для этого не понадобится сверхъестественных знаний и навыков. Все, что необходимо — иметь определенный инвентарь и разобраться во всех этапах работы.

Что необходимо знать перед подключением двойного выключателя света

Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод. Пометьте провод, чтобы при выполнении дальнейших операций не перепутать его с нулевым.

Перед тем, как начинать установку выключателя, необходимо обезопасить ваш участок работы.

Если речь идет о люстре – следует обесточить провода, выходящие из потолка. Когда тип проводов определен и нанесена маркировка, можно отключить питание (для этого следует воспользоваться соответствующим автоматом в щитке) и приступить к выполнению работ по установке двойного выключателя.

Определитесь заранее и обеспечьте наличие соединительного материала для проводов. Обычно применяются:

  • самозажимные клеммы
  • винтовые зажимы
  • колпачки либо изолента для скрученных вручную проводов.

Самый удобный и надежный способ – фиксация самозажимными клеммами. Винтовые зажимы могут со временем ослабевать, а изолента имеет свойство терять эластичность, рассыхаться. Из-за этого надежность соединения может значительно ослабиться со временем. Самозажимные клеммы обеспечат надежное прочное соединение.

Для аккуратного выполнения всех операций необходимо иметь следующие инструменты:

  • 2 отвертки — плоскую и крестовую
  • монтажный или канцелярский нож либо другое устройство для снятия изоляции
  • пассатижи либо бокорезы
  • уровень строительный.

Подготовка проводов для корректной установки

В зависимости от типа подключаемого устройства, подготовка проводов может заключаться в различных манипуляциях. Если выполняется монтаж люстры, где от каждой лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями. Современная светотехника часто имеет готовые провода, уже соединенные определенным образом. В таком случае для изменения вариантов комбинаций ламп придется разобрать основание светильника. Если для вас это имеет большое значение, обратите внимание на провода еще во время покупки, чтобы избежать неприятных сюрпризов при подключении прибора.

Из установочной коробки обычно выходит три провода. Необходимо, чтобы их длина не превышала 10 см. Этого вполне достаточно для комфортного проведения работ. Если провода длиннее – просто обрежьте их. Далее следует очистить концы этих проводов от изоляции примерно на 1-1.5см и подключить их к соответствующим клеммам выключателя.

Фаза подключается к клемме с маркировкой «L»,а остальные провода — в зависимости от того, какую клавишу выключателя вы хотите задействовать для определенной секции светильника либо отдельных приборов.

Если у вас выключатель модульного типа, то есть состоящий из двух отдельных одноклавишных составляющих, необходимо обеспечить питание обеих его частей. Для этого изготовьте перемычку из небольшого проводка и установите ее между двумя половинами выключателя.

Схема подключения двухклавишного выключателя

Двухклавишный выключатель представляет собой 2 одиночных ключа, собранных в одном корпусе. Нулевой и заземляющий провода подходят к секциям напрямую, а фаза проходит через выключатель. Таким образом, при срабатывании соответствующей клавиши происходит разрыв цепи, то есть фазы, подходящей к определенной секции прибора либо отельному устройству. Подключение выключателя к распределительной коробке описано выше. Часто бывает непонятно, как выполнить электромонтаж в месте подключения люстры к двойному выключателю. Тут может быть несколько вариантов, в зависимости от того, совпадает ли количество проводов на потолке с количеством проводов, выходящих из люстры.

  1. Простейший вариант: равное количество проводов от потолка и люстры (в основном 2 на 2, или 3 на 3). Тут необходимо просто скрутить соответствующие провода, которые вы предварительно прозвонили и промаркировали. Нулевой провод от потолка соединяете с нулем люстры, а фазный от потолка – с фазой люстры и обязательно с самим выключателем. Монтаж окончен.
  2. В случае, когда из потолка выходит три провода, а у вас на люстре их больше, необходимо заранее распределить пары на секции и подключить каждую из них только к одному из проводов-фаз. Обе группы при этом должны непременно быть соединены с нулевым проводом.
  3. Если же вы обнаружили, что из потолка выходит 4 провода, значит, один из них – заземляющий. Его наличие характерно для современных построек. Если на вашей люстре присутствует аналогичный провод, значит необходимо просто скрутить их между собой. Если же нет, то провод, идущий из потолка, необходимо изолировать. Распознать защитные заземляющие провода можно по характерному желто-зеленому окрасу и маркировке «РЕ».

Возможные неисправности и общие рекомендации к их недопущению

Часто возникающие неисправности – это срабатывание выключателя не таким образом, как вы от него ожидали. Например, при нажатии первой клавиши не срабатывает определенная секция, а при нажатии второй срабатывают все лампы одновременно. То есть, отсутствует распределение светильников на клавиши выключателя.

Еще один вариант: при включении люстры срабатывает только часть ламп, а все не загораются даже при нажатии обеих клавиш выключателя.

И наконец, самый печальный вариант: выключатель не срабатывает абсолютно.

Скорее всего, при подключении вы не соблюли соответствие определенных проводов и скрепили их в неправильном порядке. Возможно, вы пренебрегли прозвоном проводов на потолке и в распределительной коробке, и положились лишь на цвета и маркировку. А так делать ни в коем случае нельзя, поскольку при закладке проводки несоблюдение стандартов по маркировке очень распространено.

Для того, чтобы найти причину, вам необходимо вернуться к началу монтажа и скрупулезно выполнить все шаги.

Вооружившись индикатором, непременно прозвоните все провода и промаркируйте их. В случае выявления подозрения на неисправность провода, обратитесь к мастерам. Если же с проводкой проблем не наблюдается, заново скрепите согласно схеме промаркированные провода и будьте при этом предельно внимательны.

Таким образом, следует выполнять простые рекомендации, чтобы не столкнуться с проблемами при выполнении работ по электрике:

  • перед началом работ обязательно нужно отключить электричество на рабочем участке и позаботиться о том, чтобы никто его случайно не включил в самый неподходящий момент
  • необходимо всегда действовать согласно инструкции и не пренебрегать глубокой всесторонней подготовкой: проверить и промаркировать проводники, правильно их зачистить и подготовить к последующим операциям
  • необходимо вооружиться инструментами, требуется хотя бы минимум приспособлений, иначе не удастся избежать проблем с надежностью и прочностью выполняемых соединений.

Видео по схеме установки двойного выключателя

Для более подробного ознакомления о том, как подключить двухклавишный выключатель, рекомендуем просмотреть видео:

Поделиться:

Нет комментариев

Подключение выключателя света с двумя клавишами: как правильно провести монтаж

Двухклавишные выключатели применяют при необходимости управлять двумя электрическими осветительными приборами одновременно из одной точки. Они также помогают регулировать яркость освещения простейшим способом. Согласитесь, подключение выключателя света с двумя клавишами создает дополнительные удобства.

Мы предлагаем ознакомиться с подробно изложенным процессом установки и подключения двойного выключателя. У нас вы найдете интересные сведения об устройстве конструктивных особенностях средства управления светом. С нашей помощью вы запросто проведете монтаж.

Досконально описанный инструктаж мы дополнили наглядными иллюстрациями, фото-подборками, монтажными схемами и видео-руководством.

Внутренне устройство выключателя

Внутреннее устройство двухфазного выключателя отличается от однофазного наличием двух выходных клемм вместо одной.

Конкретнее, он складывается из таких элементов:

  • механизма и декоративной панели
  • одной входной клеммы
  • двух выходных клемм
  • двух клавиш.

Клеммы — это специальные зажимные механизмы. Для присоединения провода достаточно лишь зачистить его, вставить в клеммник и зажать с помощью винта. Входная или общая клемма располагается преимущественно отдельно и маркируется как L.

С противоположной стороны размещаются две выходные клеммы. Они могут обозначаться как L1, L2 или 1,2. У некоторых моделей вместо клеммника могут быть винтовые зажимы. Использовать их нежелательно, так как крепление может постепенно ослабляться и его придется поджимать.

Основное отличие выключателя с двумя клавишами от одноклавишного собрата заключается в том, что с его помощью производится управление парным количеством осветительных приборов

Устанавливать устройство нужно так, чтобы при его включении нажимать на верхнюю половину клавиши. Определить верх и низ элемента можно с помощью индикатора — специальной отвертки, которая работает на замыкание.

Для этого берут гвоздь или кусочек провода и дотрагиваются им до одного контакта, к другому прикладывают индикатор, придерживая большой палец сверху.

Устройство выключателя с двумя клавишами немногим отличается от одноклавишного. Основные составляющие устройства: механизм, клавиши и декоративный корпус

Если огонек внутри не горит, значит, контакты выключателя разомкнуты. При включенном положении клавиш он должен светиться. Остается отметить верхнюю часть элемента.

Пошаговое описание процесса работы

Кроме стандартных моделей, выключатель из двух клавиш может дополнительно укомплектовываться подсветкой, индикатором. Подсветка помогает определить его в темноте, а светящийся индикатор даст понять, что электрическая сеть исправна и является замкнутой. Выпускают также модели с ударопрочными и влагозащитными корпусами. Устанавливаться они могут в бане, ванной или на улице.

Существуют еще и проходные выключатели. Конструкцию они имеют практически ту же, за исключением дополнительной клеммы. Такие устройства подключаются к одному или группе светильников и позволяют управлять освещением с противоположных концов помещения. Например, заходя в спальную, можно включить свет, а ложась спать, выключить его около кровати.

На практике в качестве двухклавишного устройства для управления прибором освещения могут использоваться электроустановочные изделия с одним суппортом и двумя клавишами или два одноклавишных модуля, соединенные перемычкой. Разницу в их установке представляет следующая фото-подборка:

#1: Особенности выбора места для установки

Каких-нибудь стандартов для размещения устройства законодательством не предусмотрено. Их установка подразумевает удобное использование для взрослых и детей.

И если раньше привычной практикой было размещать устройство на высоте около 2 м, то сейчас выключатель часто располагают на уровне опущенной кисти руки взрослого человека. Таким образом, элемент становится доступным практически для всех жильцов дома.

Размещать выключатель лучше так, чтобы он был доступен всем, кроме самых маленьких

Единственным местом, где размещение выключателя может иметь какие-либо ограничения — это ванная комната или баня. Здесь нужно учитывать размещение умывальника и открытого душа. При эксплуатации прибора он не должен попадать под капли воды.

#2: Подготовка к проведению монтажа

Какие бы работы по электромонтажу ни приходилось выполнять, первое, что важно сделать — обесточить сеть. Ни на секунду нельзя забывать, что электричество опасно. Кроме воздействия тока, неграмотно проложенная электропроводка может стать причиной поломки электроприборов или возгорания в доме.

Правила поведения при работе с электросетями:

  • обязательно обесточить сеть
  • не прикасаться к подключенным приборам мокрыми руками
  • не использовать металлические скобы для закрепления проводки
  • не перегружать электрическую сеть
  • поврежденный провод лучше заменить новым, а не ремонтировать его
  • выполнять работу можно только инструментом с заизолированными ручками

Работая с электричеством, нельзя дотрагиваться к водопроводным или газовым металлическим трубам.

Приступая к самостоятельному подключению, необходимо:

  • предпринять шаги по соблюдению техники безопасности
  • ознакомиться с закономерностями маркировки проводов
  • проверить сеть на соответствие маркировки.

Любому хозяину дома для замены и подключения выключателя вряд ли захочется приглашать электрика. К тому же, для выполнения этой задачи, нет необходимости в сложных приборах и инструментах.

Для установки понадобятся:

  • монтажный нож
  • изоляционная лента
  • молоток и зубило
  • пассатижи
  • индикаторная отвертка, а также фигурная и прямая.

Если установку приходится проводить в новом месте, а в доме проложена скрытая проводка, может пригодиться дрель с насадкой «коронка» или перфоратор.

Без отвертки-индикатора не обходятся ни одни электромонтажные работы

#3: Определение электропроводов по цветной маркировке

Без знания и соблюдения маркировки приступать к установке категорически нельзя. Она используется для создания безопасных условий и сокращения временных затрат при проведении работ.

Правильная маркировка от производителя поможет избежать проблем с идентификацией проводников

Для формирования правильный соединений применяют следующие обозначения:

  • ноль — всегда и без исключений синий
  • защита также строго одного цвета — желто-зеленого
  • фаза — имеет преимущественно коричневый или красный цвет.

Это лишь основные комбинации. Кроме того, чтобы исключить путаницу при идентификации, используют буквенно-цифровую маркировку.

Если при проведении работ выяснилось отсутствие визуальных обозначений, то необходимо самостоятельно промаркировать проводку с помощью разноцветной термоусадочной трубки или цветной изоляции.

#4: Идентификация проводников мультиметром

Слепо доверять маркировке не стоит. Эти обозначения не раз меняли свои стандарты. Поэтому, приступая к делу, необходимо дополнительно проверить характер проводников. Для этого используют индикаторную отвертку и мультиметр.

Если в строении проведена однофазная электрическая сеть без системы заземления, то определить фазу или ноль поможет индикатор. Отключив электроэнергию, зачищают проводники и отводят их так, чтобы они не касались друг друга.

Включив подачу электроэнергии, к проводам подносят отвертку. Лампочка в индикаторе вспыхнет, при касании к проводнику фазы, а от прикосновения к нулю не загорится.

Мультиметр – многофункциональное контрольно-измерительное устройство, выполняющее работу как минимум трех контрольных приборов: вольтметра, омметра и амперметра

Для анализа сети, в которой имеется третий, защитный проводник, используют мультиметр. Выставив диапазон для переменного тока на значение свыше 220 вольт, подносят одну щупальцу к фазе, другую фиксируют на любом из проводников. При контакте с нейтральным проводом прибор определит напряжение в пределах 220 вольт, с защитным — немного ниже.

#5: Демонтаж старого электрического выключателя

Чтобы иметь доступ к крепежным элементам, нужно снять клавиши и декоративную панель. Для этого отверткой или тонким ножом поддевают первую клавишу и осторожно вынимают ее. Так же поступают и со второй. Далее, снимают декоративную крышку. В некоторых моделях они откручиваются.

Основное правило безопасности при работе с электропроводкой и электроустановочными приборами – отключение напряжения питающей сети на период производства работ

Затем вынимают сам механизм — он может крепиться с помощью зажимных лапок или винтов. Отсоединяют проводники и, если необходимо, демонтируют старый подрозетник.

Наглядно процесс демонтажа продемонстрирован в галерее фото:

#6: Монтаж элементов при закрытой и открытой проводке

Установка выключателей в недавно построенных жилищах сводится к подключению элемента к ранее проведенной электросети. В старом доме, в котором старая проводка уже требует замены, приходится делать новые штрабы и прокладывать кабель.

А при открытом размещении электропроводки каждый кабель подводится к выключателю в изолирующих гофротрубах, кабелях-каналах.

От способа прокладки проводов в доме зависит и последующий выбор модели выключателя, и способ его установки. Устройство, которое подходит для открытой проводки, состоит из плоского подрозетника, внутреннего механизма, изолирующей декоративной крышки. Конструкция не прячется в углублении стены, а полностью выступает над поверхностью.

Устройство выключателей для открытой и закрытой проводки отличается лишь формой подрозетника. У накладных устройств он представляет собой толстую пластину из диэлектрического материала

Установку начинают с монтажа подрозетника — плоского донышка. Осуществляют ее с помощью подходящих элементов крепежа. Для разных стеновых поверхностей могут использоваться шурупы или дюбеля, винты, саморезы.

Далее, после подключения проводов, фиксируют механизм выключателя, надевают декоративную изолирующую крышку. В ней производителем уже продумано отверстие для подвода проводника. Сама крышка надевается, скрывая механизм, и закрепляется с помощью защелок.

Для установки двойного выключателя в помещениях со скрытой проводкой используют подрозетники (монтажные коробки) в форме небольшой мисочки. В стене вырезается отверстие или делается небольшое углубление соответствующего размера.

Надежно зафиксировать монтажную коробку в стене помогают лапки-зажимы: при затягивании винта они слегка растопыриваются и упираются в поверхность стены

При монтаже следят, чтобы устройство зафиксировалось ровно, без перекосов. Подрозетники можно устанавливать рядом — любое необходимое количество — и фиксировать с помощью гипсовых смесей. Затем навстречу подрозетнику выдалбливают штрабы глубиной, достаточной, чтобы уложить провод.

Подрозетники имеют специальные крепления, которые помогают им цепляться за «соседей»

#7: Варианты соединения электрических проводов

Самые слабые звенья в электрической цепи – места соединения проводов. Не удивительно, что большинство неполадок происходит именно там.

Самый простой в самостоятельном исполнении способ соединения проводов скрутками с дополнительной фиксацией изолентой нельзя назвать надежным. При некачественном исполнении это самая распространенная причина разрыва цепи (+)

При подключении выключателя все способы соединения рассматривать нет необходимости, вот самые основные:

  1. Ручная скрутка — очень распространенный метод, который требует последующей изоляции.
  2. Клеммная колодка — широко используется как соединительное звено. Она состоит из медных зажимов, облаченных в пластиковый корпус.
  3. Пайка — хоть и помогает создать качественное сцепление, но трудоемкость процесса не способствует ее популярности.

Следует сказать и про термоусадочную трубку, которая отлично помогает изолировать места соединения и даже немного укрепляет их.

Термоусадочная трубка при нагревании плотно сжимается вокруг провода, создавая надежную защиту

#8: Схема подключения и пошаговые действия

При старой системе проведения электросетей питание поступает в дом из электрощита по двухжильному кабелю. Контур заземления размещается на трансформаторе, к которому подключают нулевой проводник.

Несмотря на свою простоту, такой способ имеет существенный недостаток — низкий уровень безопасности.

В двухклавишном выключателе фаза подключается одним проводом, а каждая лампочка к отдельной клемме

В рабочем корпусе выключателя к общему клеммнику (L) присоединяют один из фазных проводов трехжильного кабеля. Для этого провод заводят в отверстие клеммы и затягивают винт. Два других фазных электропровода подключают к раздельным контактам, а затем ведут к монтажной коробке и присоединяют к фазам светильников.

При подключении многоламповой люстры к двухклавишному выключателю лампы разбивают на две группы

Соединение проводки должно осуществляться в распределительной коробке. Она скрывает от взгляда неаккуратные переплетения и служит изолятором.

Для правильного соединения электропроводов необходимо выполнить следующее:

  1. Проводники, идущие от светильников и двухфазного выключателя, а также питающий электропровод заводят в коробку, снимают изоляционное покрытие с участка 2—3 см.
  2. Соединяют фазы главного питающего кабеля и выключателя.
  3. Входящий нейтральный провод присоединяют к нейтральным проводам светильников.
  4. Фазы, отходящие от выключателя, поочередно присоединяют к проводникам фаз, идущих от осветительных приборов.

К выключателю ведется только фазный провод. Категорически запрещено подключать его к нейтральному проводу. А иначе, рядовая замена лампочки может стать опасной процедурой.

Любой провод лучше подводить с запасом, укладывая излишки за конструкцией. Не допустимо оставлять открытые провода, даже внутри элементов. Все оголенные участки необходимо тщательно заизолировать. Делать это лучше текстильной изолентой.

С распространенными схемами подключения двойного выключателя вы сможете ознакомиться в популярной статье нашего сайта.

Пример подключения от близлежащей розетки

Рассмотрим вариант подключения устройства управления двумя светильниками по нижеприведенной схеме:

Схема для подключения выключателя, управляющего двумя светильниками, от расположенной рядом розетки

Расположение рядом розетки и выключателя – распространенная ситуация для небольших отечественных квартир. Разберем, как подключать двойной выключатель в этом случае:

Установка проходного двухфазного выключателя

Для управления несколькими осветительными приборами из разных концов помещения, используют проходной выключатель с двумя клавишами. Он похож по внутреннему устройству на два проходных одноклавишных, объединенных в общем декоративном корпусе. В нем находятся две группы клемм, которые размыкают подачу тока с одной пары электропроводов на другую.

При проведении проходного подключения важно не перепутать пары проводников, чтобы оба выключателя замыкали контакты одной из двух электрических цепей

Как провести монтаж:

  1. Фазный проводник из монтажной коробки прокладывается к клеммам 1 и 2 (справа), которые по схеме соединены между собой.
  2. Из выключателя отходят уже четыре фазы, которые ведут к коробке, а потом ко второму выключателю.
  3. От выключателя №2 отходят (не пересекаясь) две фазы. Их ведут к коробке, где подсоединяют к двум независимым проводникам, ведущим к светильникам.

Осуществляя монтаж, можно провести сначала одну пару проводов, а затем вторую, чтобы не перепутать их, иначе схема не сработает.

Подключение к системе электроснабжения

Определить, что электропроводка проведена именно по новой системе, можно по проложенному кабелю. Он будет трехжильный при однофазном питании или пятижильный при питании трехфазном. Одним из проводов однофазного питания будет фаза, отмеченная коричневым или красным цветом, другим — нейтраль (ноль), отмеченный синим, и третьим — защитный провод, маркированный желто-зеленым цветом.

Для облегчения идентификации используют буквенно-цветовые обозначения:

  • A, B, C — фазный
  • N — нейтральный или ноль
  • PE — защитный.

Отличие данной схемы подключения заключается в дополнительном защитном проводнике PE, который выводят сразу на светильники.

Схема подключения электроустановочных приборов TN-S предполагают подсоединение к системе заземления

После присоединения проводов к рабочему механизму, их поджимают ближе к корпусу, а затем устанавливают в подрозетник. Закрепляют в монтажной коробке с помощью зажимных лапок или болтов. Надевают декоративный корпус и клавиши.

Перед тем как собирать всю конструкцию, включите свет и убедитесь в работоспособности системы освещения

Выводы и полезное видео по теме

Доступное видео по монтажу простой электрической схемы вы можете просмотреть здесь:

Проводя монтаж электросети или ее элементов, необходимо грамотно выполнять вышеизложенные инструкции. Если остаются сомнения в том, как правильно подключить к сети выключатель света с двумя клавишами, лучше обратиться к профессионалу.

Если у вас есть интересная информация по поводу установки двойного выключателя или нашли спорные моменты в статье, пишите, пожалуйста, комментарии. Для комментирования ниже расположена блок-форма.
