Прокладка электрических кабелей

Как производится прокладка электрических кабелей, рекомендуем почитать второй раздел ПУЭ 6. «Устаревшую» версию. Положения, перечисленные документом, носят рекомендательный характер. Выполняющие требования к прокладке электрических кабелей наверняка избегнут нарушений. Сведения изложены в пределах одного документа, осталось прочитать. Посмотрим, как выполняется прокладка силовых электрических кабелей.

Как и где прокладывать кабель

Кабели

Осмотрите сначала конец ПУЭ 6, развеивая сомнения.Бесконечный список согласования убедит читателей: пред очи предстал реальный документ, видавший руки многих строителей, чиновников. Способны появиться новые требования, но позднее. ПУЭ 6 электрические линии классифицирует:

1. Первая часть рассматривает виды электропроводки, выбор, типовые условия: помещения, улица, чердак.
2. Линии напряжением ниже 35 кВт (отдельно до/после 1 кВ).
3. Линии напряжением ниже 220 кВ (включая кабели до 35 кВ).
4. Воздушные кабельные линии (до/выше 1 кВ).

Первой обговаривает ПУЭ 6 (раздел 2) область применения. Указанные ниже требования должны выполняться для кабелей сечением фазных жил до 16 квадратных миллиметров. К сожалению, опущено, меди или алюминий брать. Делаем вывод: годится всегда, пока не будет доказано обратное. Рассмотрим сначала классификацию электропроводки:

• По характеру залегания:
  1. Открытая. Бывает стационарной, переносной, передвижной. Прокладывается на открытом воздухе вдоль поверхностей конструкций, меж опорами. Попутно применяются изоляторы, ролики, трубы, коробы, рукава, плинтусы, столбы.
  2. Закрытая. Прокладывается внутри стен: скрыта штукатуркой, штробами, внутри бетона (стены, пол, потолок) монолитом, с использованием полостей.
• Наружная электропроводка прокладывается по внешним стенам. Длина в подвешенном состоянии не более 100 метров (четыре пролета 25 метров каждый). Прочее касается воздушных линий, подземных трасс.

Допускается прокладка электрического кабеля в полу ванной комнаты. Другой вопрос касается предусматриваемых мер защиты (заземленная сетка). Дело ограничивается мелочами.

Принцип передачи электроэнергии

Прокладка проводов внутри зданий

Среди общих требований указывается недопустимость прокладки рядом цепей напряжений до/выше 42 вольт за редким исключением (см. п. 2.1.16). Актуально сегодняшней действительности, когда хотелось без ограничений ванную комнату осветить постоянными 12 вольтами. Благо адаптер на DIN-рейку продается за 800 рублей. Оказывается, запрещено объединять одной веткой. Сделайте разводку дома от 12 вольт. Безопасно, допускает применение минимального сечения проводки.

ПУЭ 6 тут дает ответ: применяйте несгораемые разделительные перегородки меж проводами. Гораздо более любопытным покажется требование совместного следования фазного, нулевого (обратного) проводов (запрещается использовать соседние трубы). Жителям деревни следует знать: кабель не прокладывается в сгораемых полостях, нишах деревянных стен. Используют керамические валики-изоляторы (расстояние до плоскости свыше 10 мм, либо подкладывая несгораемый материал).

При открытой прокладке расстояние от пола не менее 2,5 метров. Полагаем, в частных домах сельчанами требование не выдерживается. Только для помещений с повышенной опасностью. Не обязаны снижать вольтаж, умещая в верхний лимит 42 вольта, электрический кабель для внутренней прокладки размещая на высоте от двух метров. Но возможно сделать. Вспомните адаптер 12 вольт, ставят в распределительном щите. Целям освещения совершенно точно хватит снабдить деревенский домик. Что касается розеток, следует использовать защищенную прокладку (кабель-каналы). При степени защиты короба IP20 и выше высота не нормируется. Соединения допускаются в виде:

• опрессовки;
• клеммников;
• сварки;
• пайки.

Проведение кабелей в доме

Кстати, голые скрутки запрещены даже для цепей заземления. Изоляция стыков не хуже линейных участков. Далее идут очевидные требования: отсутствие натяжений, доступность узлов, соединений (сервисным специалистам). Под облицовку должен укладываться защищенный от сгорания кабель: забыли многие монтажники. Ютуб сколько угодно сюжетов выдаст: облицовка ПВХ-панелей скрывает традиционный ПВС на несколько жил. Упомянутая часть ПУЭ бездействует, сам процесс монтажа не становится менее опасным. Выводы понятны: делаем для себя (чтобы гарантированно ничего не случилось).

Таким образом, прокладка электрического кабеля в деревянном доме обращается тонким искусством. Полезен алюминиевый гофр. Понятно, пластиковый годится не всегда из соображений отсутствия несгораемости. Утешьтесь: алюминиевый гофр легко заземлить, безусловно улучшая электромагнитную обстановку дома, упростит замену проводки, спасет против возгорания. Как прочие металлические части строения, рукава, трубы, каналы кабелей зануляются. Способны послужить экраном. Подробнее нормативы прокладки электрического кабеля читайте в табл. 2.1.3 ПУЭ 6, по особенностям укладки в различных климатических условиях (жара, сырость) много правил прописано разделом 2.1.

Повышенное внимание уделяется местам пересечения с трубопроводами. Прокладка электрического кабеля ведется, оставляя зазор минимум 5 см. Если в трубопроводе вода горячая, либо нечто воспламеняющееся (читай, газ), дистанция возрастает вдвое. Причем в каждую сторону перекрестка должна обеспечиваться защита на 25 см против механических повреждений. На параллельной магистрали из трубопровода, кабеля расстояние берется 10 или 40 см минимум в зависимости от содержимого (газ, керосин, горячая вода, пар).

Наружная проводка здания

Правила укладки наружной электропроводки

Наконец, в диковинку окажется цветовая маркировка кабеля электрического для наружной прокладки от подстанции:

1. Желтый – фаза А.
2. Зеленый – фаза В.
3. Красный – фаза С.
4. Голубой – нулевой рабочий провод.
5. С полосами желтого и зеленого цвета – нулевой защитный провод.
6. Резервная шина маркируется поперечными полосами к основным.

Расцветка расходится с кабелями ПВС (немного), не предназначенными тянуть трехфазные линии. Прокладка электрического кабеля в земле на даче осуществляется другими типами. Маркировка труб идет согласно ГОСТ Р МЭК 61386.24, примеры кабелей подскажет ГОСТ 16442. Последний документ укажет, какой марки кабель электрический для прокладки в земле непригоден. Тонкости монтажа указаны ПУЭ 6, начиная п. 2.3.83. Говорится, кабельная линия лежит к поверхности не ближе 0,7 метров. Снизу выполняется подсыпка (песок, щебень), сверху прикрывается слегка грунтом, избавленным от различного рода мусора.

Выбор сечения проводки (жил кабеля)

Согласно ПУЭ 6 кабель делится на две категории размером сечения жил:

• В пределах 6 квадратных миллиметров по меди, 10 по алюминию выбирается из таблиц 1.3.4 и 1.3.5 непосредственно. Как для длительного режима работы.
• В противном случае, когда толщина жилы выше, нужно умножать табличный ток на поправочный коэффициент 0,875 / √ ТПВ. Где ТПВ – относительная длительность активности оборудования в рабочем цикле. Проще говоря, меньше работает оборудование за отрезок времени, тоньше брать жилу.

Обратите внимание, указанные таблицей цифры широко цитируются литературой без указания источника. ПУЭ 6 говорит: максимальный длительный ток жилы определен типом кабеля (количество проводников в изоляции), способом закладки, обсуждаемым выше. Сгруппировав данные, читатели без проблем выберут электрический кабель для прокладки по воздуху, под землей. Приятно, что параметры градируются согласно типу изоляции, вольтажу. Недостает объема назвать сведения исчерпывающими, часть которых нынешним законодательством из официального обращения изъята.

Стало сложно найти требования на сечение нулевого проводника кабеля трехфазной сети. ПУЭ 6 прямо говорит: должно составлять не менее 50% фазного, иногда увеличивается до 100%. Полезными покажутся поправочные коэффициенты выбора предельного тока в зависимости от температуры окружающей среды. Увидите, в зависимости от условий сечение кабеля допустимо уменьшить, либо, наоборот, придется увеличить. Поправочные коэффициенты вводятся для типа почвы. Важно желающим правильно проложить трассу.

Читателям понравится таблица 2.1.1, указывающая наименьшие сечения жил по меди, алюминию. При стационарной прокладке кабеля на роликах внутри помещения значение составляет не менее 1 квадратного миллиметра меди. Ток может достигать 17 А (шнуры ПВС с изоляцией ПВХ), примерно 3,7 кВт мощности. Хотелось светодиодные лампы подключить более тонким сечением — нельзя. Допускаем, ПУЭ 6 вышел задолго до появления домашних вариантов источников в наших краях. Наверняка инженерам придется мерки пересмотреть, внести поправки на род лампочек.

Кабельные блоки

Широко обсуждается допустимый ток кабельных блоков в зависимости от структуры. Процесс прокладки описан разделом 2.3 (ныне убран). Говорится, под кабельный блок годятся трубы чугунные, бетонные, асбоцементные. Расчет количества каналов, структуризация ведется согласно п. 1.3.20, причем 15% (не менее 1 штуки) отводится под резерв (на случай необходимости прокладки дополнительной линии).

Глубина залегания кабельных блоков выбирается согласно п. 2.3.84. В большинстве случаев составляет 0,7 — 1 метра. Имеются допущения снижения дистанции до полуметра на длине участка не более 5 метров. Позволит правильно проложить каналы, которые должны иметь уклон 0,2% по направлению к колодцам (глубина растет). При прокладке учитываем: минимальное расстояние меж линиями определено вольтажом, растет с повышением.

Замалчивается определение кабельных блоков, поэтому у читателей, наверное, вырос вопрос размером с гору. Между тем конструкции сформированы каналами различного рода, соединяющими колодцы. Благодаря структуре, подземная прокладка электрического кабеля ведется без привлечения строительной техники. Главное, нет надобности вскрывать дорогостоящие покрытия. Бьемся об заклад, под Пьяцца применяется нечто вроде кабельных каналов.

Схожая технология помогает укладке кабеля под руслом реки. Специальный агрегат сверлит в земле дугообразный тоннель, выходящий на противоположный берег. Внутрь укладывается кабель. При необходимости стенки, разумеется, армируются. Дает возможность в будущем свободно ремонтировать участок трассы, менять определенные жилы (добавлять, замещать, убирать). Понятно, подводные виды прокладки кабелей недоступны большинству частников, знать нужно на случай, если понадобится пройти сложный участок.

Вывод

Напоминаем, указанный ПУЭ 6 «устарел». По-прежнему допустимо руководствоваться, проводя работы. Аналогично прокладка электрического кабеля в квартире выполняется согласно документам, отмеченных доверием профессионалов.

Прокладка проводов. Виды. Правила и способы прокладки

В наших новых квартирах имеется много разной бытовой техники, электроники и других потребителей электроэнергии. У каждого потребителя разная мощность. Электрическая сеть в квартирах чаще всего не рассчитана на наплыв появляющихся новых различных электрических устройств, бытовых приборов. Особенно эта проблема актуальна для старых домов. При покупке и установке нового бытового устройства нужно оценивать, как будет изменяться нагрузка в данном конкретном помещении, по имеющейся у вас схеме электроснабжения. Прокладка проводов обычно приурочивается к ремонту помещения, так как потребуется проведение строительных работ.

Правила

Чтобы сделать качественную электрическую проводку в квартире, необходимо соблюдать определенные правила:

• Для помещения необходимо создать проект электроснабжения, в котором должна содержаться схема разводки, список необходимых материалов. На схеме указываются места подвода кабеля питания, щитка, распредкоробок, осветительных приборов, выключателей, розеток, подрозетников и других материалов для потребителей энергии. Далее рассчитываются нагрузки и сечения проводов.
• Рекомендуется применять медный кабель. Бюджетным вариантом является кабель марки ВВГ. Существуют также и другие марки с разными свойствами:

• негорючие, со сниженным выделением дыма, газа; • для кабель-каналов рекомендуется провод ВВГнг – 3 жилы по 6 мм2; • для скрытой проводки по распредкоробкам и розеткам – ВВГнг – 3 х 2,5; • к освещению и выключателям – ВВГнг – 3 х 1,5;

• для электроприборов – ПВС – 3 х 2,5.

• Рекомендуется использовать автоматические выключатели тока нагрузки: • мощные потребители – 25 А; • розетки – 20 А;

  • освещение – 16 А.

• К некоторому оборудованию необходима прокладка проводов по отдельным линиям. К ним относятся: электроплита, освещение, розетки и другие мощные потребители энергии.
• Главный щит монтируется возле входа основного кабеля в помещение, чтобы к нему был доступ для обслуживания.
• Выключатели размещают возле двери на высоте 0,8-1,5 метра. При этом двери не должны касаться выключателей и закрывать их. Розетки монтируются на высоте 0,3-1 м для удобства пользования, безопасности и сочетания с интерьером. В норме должно быть на 6 м2 – 1 розетка. На кухне устанавливают не менее пяти розеток. Учитывается размещение бытовых приборов и мебели.

Расположение розеток должно быть на расстоянии более 50 см от отопительной системы, раковин.

• В ванной допускается установка розеток при выполнении условий: наличие устройства защиты на 30 мА, розетка должна быть скрытой, с заземлением, без распредкоробки, металлические части в ванной комнате заземляются, розетку располагают от токопроводящих частей не менее, чем в 60 см на высоте более 1,3 метра.
• Прокладка проводов производится вертикально, либо горизонтально, в закрытых каналах. По чердакам и перекрытиям между этажами провода допускается прокладывать по кратчайшему пути.
• В канавке провода должны плотно лежать в ней, чтобы было удобно штукатурить. Одинарные провода закрепляются по длине через 90 см, пучки проводов через 50 см. Горизонтальные линии проводов должны располагаться от пола и потолка в 15-20 см, от углов и проемов в 10 см.
• Провода не должны пересекаться. При невозможности обойтись без пересечения, выдерживают зазор между ними 3 мм.
• Скрытые линии прокладывают в гофрах, либо трубах.
• Разветвления проводов выполняют с применением распредкоробок. Концы проводов могут соединяться клеммами, пайкой, наконечниками, либо опрессовкой. Места соединений должны быть заизолированы не хуже по качеству изоляции самих проводов.
• Медные и алюминиевые проводники соединяют специальным клеммником.
• При монтаже электропроводки электрическая сеть в помещении выключается.

Подготовка

Определяется и нарезается нужное количество различных проводов, труб, розеток, выключателей распредкоробок, различных крепежных деталей. В качестве главного инструмента понадобится перфоратор, нарезные коронки для сверления отверстий под фурнитуру, аккумуляторный шуруповерт, монтажный инструмент.

Выбор способа прокладки

На выбор влияют следующие факторы:

• Условия среды.
• Место.
• Схема сети, размеры участков, сечения проводов.

Окружающая среда может повлиять следующим образом:

• Разрушить изоляцию электрооборудования.
• Опасность для обслуживающих лиц.
• Возникновение возгорания, взрыва.

Изоляция проводов, токоведущих частей, конструкции разрушается от влаги, газов, едких паров, повышенной температуры. Вследствие этого возникают короткие замыкания, опасность касания при сырости и т.п. В воздухе могут быть взрывоопасные примеси, которые могут привести к возгоранию или взрыву.

Место прокладки линии оказывает влияние на способ прокладки, безопасность, удобство укладки и эксплуатацию.

Требования к сети в зависимости от высоты расположения:

• Менее 2 метров от пола – защита от повреждений.
• Выше 2,5 метров – безопасность от касания.

Прокладка проводов, способы

На эту работу влияет тип электропроводки, категория помещения, материал здания.

Открытый способ

Открытую электропроводку прокладывают при отсутствии других возможностей. Для этого применяют кабель-каналы, коробы. Их фиксируют на потолке, стенах с помощью клипс. Чаще всего она нарушает интерьер и эстетичность помещения.

Применять кабель-каналы можно на любых конструкциях, в том числе деревянных. Вместо него также используют гофротрубу, чаще на производстве, складах и там, где не требуется эстетичность.

Неплохо выглядит прокладка проводов в плинтусе, в котором имеется скрытый канал для проводов, которые можно спрятать не в ущерб интерьеру. Количество проводов ограничивается размером плинтуса. Но конструкция плинтуса меняется со временем, появляются модели, вмещающие много кабелей и проводов.

Иногда выполняют электропроводку в стиле ретро, в виде скрученных проводов открытого типа, фиксируют на керамических изоляторах. Если она выполнена качественно и аккуратно, то это создает некий эффект.

Скрытая проводка

В жилых зданиях чаще выполняют скрытую проводку. Она представляет собой сеть проводов и кабелей, которые замурованы в стены с помощью предварительно подготовленных канавок. Это популярный вариант. Штробить можно только кирпичные или бетонные стены с хорошим запасом прочности. Полы и потолки нельзя штробить без соответствующих расчетов и разрешений.

Вертикальные стены

В панельных домах уже имеются подготовленные штробы с завода. Самому долбить и делать штробы очень трудно, так как бетон имеет высокую твердость. Если стены деревянные, то никакие штробы в ней не сделать. К тому же, скрытую проводку нельзя прокладывать в горючем материале. В таком случае применяется дополнительная защита проводов в виде гофротрубы из пластика.

Но лучше применить для таких целей стальную трубу с заземлением. Проходы в стенах защищают кусками труб.

Перекрытия и потолки

В бетонных потолках панельных домов есть пустоты вдоль плит. Если вам нужно повесить люстру на потолке, то такие пустоты вам вполне пригодятся. В этой полости плиты кабель не нуждается в защите.

Для сложного разветвления кабелей на потолке по приборам освещения монтируют натяжной потолок, либо закрывают плиты перекрытия гипсокартоном. Кабель размещают за обшивкой в гофротрубе, зафиксированной на клипсах.

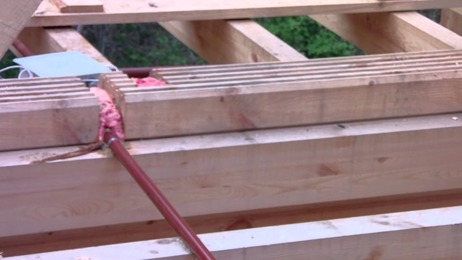

В деревянных домах потолок состоит из досок. Внутри такого потолка есть пространство. В нем можно поместить трубы для электропроводки.

Полы

Простая прокладка проводов в полу это заливка его бетоном. Перед этим кабель укладывают в трубе, фиксируют ее на полу. Также кабель можно уложить в трубе под деревянным полом. Распределительные коробки под полом монтировать не рекомендуется.

Перегородки и полости

Такие конструкции изготавливаются из металлического профиля. Между направляющими и стойками пространство заполняют материалами для изоляции от шума. Там же размещают и кабели в трубах, закрепленных за обрешетку.

В любых конструкциях нужно рационально использовать объем пространства, соблюдать прямые углы, составлять план прокладки проводов на будущее, особенно когда прокладка проводов проводится по скрытому варианту.

Подземная прокладка проводов

Установка силового кабеля подземным методом требует значительные затраты финансовых средств, так как потребуются земляные работы, выполнение которых имеет немалую стоимость. Обычно кабель укладывают в специальные тоннели, либо закапываются. Степень защищенности кабеля зависит от плана по снабжению электроэнергией объекта.

Необходимо также учитывать, при каких условиях будет функционировать кабель. Земляные работы производятся при помощи техники, либо вручную. Это зависит от глубины прокладки кабельной линии.

Прокладка проводов по воздуху

Установка кабелей воздушным методом по столбам осуществляется:

• Провода крепятся на столбах с применением изоляторов из фарфора.
• Провода монтируются растяжками в виде тросов, стяжек, хомутов, талрепа, который предназначен для крепления троса и натяжения провода. Толщина и размер зависят от длины кабеля и его массы. Для поднятия кабеля на столб применяют когти с поясом.

Температура прокладки

Кабели с любой изоляцией допускается прокладывать при плюсовой температуре. При необходимости прокладки в холодный период, грунт предварительно прогревают. Изоляция из бумаги пропитана маслом. Оно теряет вязкость при отрицательной температуре, и не смазывает кабель. Без прогрева на изгибах кабеля появляются трещины, бумага рвется. Это приводит к уменьшению электрической прочности.

В помещениях допускается прокладывать кабель без прогрева. Интервал температур при этом может быть до -20 градусов.

Правила прокладки проводов электропроводки в квартире

Главная > Электропроводка > Правила прокладки проводов электропроводки в квартире

В современной квартире находится большое количество разнообразной электроники и бытовой техники. При этом потребление мощности у отдельного электрооборудования существенно различается. Состояние электросети неудовлетворительное не только в домах старой постройки, но и более современных, поскольку она не успевает в полной мере справиться с наплывом новых электроприборов. Под рукой всегда надо иметь схему электроснабжения в каждом помещении квартиры и с новым приобретением бытовой техники следует оценивать изменение нагрузки. Прокладка электропроводки совмещается с ремонтом, поскольку здесь требуются строительные работы.

Прокладка электропроводки в квартире во время ремонта

Правила монтажа электропроводки

Качественную электропроводку можно сделать, если придерживаться следующих правил:

1. Нужно создать новый проект электроснабжения дома или квартиры. Здесь должна быть схема разводки и перечень нужных материалов. Определяются места ввода питающего провода от сети, установки щитка, распределительных коробок, розеток, выключателей, светильников, электроприборов. После этого можно будет сделать расчеты нагрузки и выбрать сечения проводников.
2. Проводка преимущественно выполняется кабелем с медными жилами. Самый дешевый – это ВВГ, с негорючей оболочкой ВВНнг, с пониженным газо,- и дымовыделением – ВВГнг-LS. В помещении применяются: ВВГнг(LS)-3х6 (3 жилы сечением по 6 мм2) – для проводки в кабель-каналах; ВВГнг-3х2,5 – скрытая разводка по распределительным коробкам и розеткам; ВВГнг-3х1,5 – проводка к выключателям и светильникам; ПВС-3х2,5 – гибкий провод для подключения электроприборов. На каждое изделие есть свои стандарты, отражающие технические характеристики.

Типы кабелей для электропроводки в квартире

1. Автоматические выключатели: 25 А – для мощных электроприборов, 20 А – для розеток, 16 А – коммутация освещения.
2. Отдельные линии следует проложить к следующему оборудованию: стационарные мощные потребители (плита, стиральная и посудомоечная машины, титан), линии для розеток, линии к освещению.
3. Главный электрощит устанавливается около ввода сетевого кабеля, в доступном и удобном для обслуживания месте.
4. Выключатели располагаются на высоте от 0,8 до 1,5 м около дверей, которые не должны их перекрывать и касаться. Розетки устанавливаются на высоте от 0,3 до 1 м, из соображений удобства подключения, в соответствии с интерьером и требованиями безопасности. Нормой считается одна розетка на 6 м2. Их количество в помещении зависит от его типа (максимальное количество на кухне – от 5 и больше). Электрическая фурнитура размещается с учетом будущего расположения мебели и электробытовых приборов.
5. Розетки располагаются на расстоянии не менее 50 см от металлических изделий: труб, батарей, раковин.
6. В помещении ванной комнаты установка розетки разрешается, но с определенными условиями. Подключение возможно только через отдельное УЗО с током срабатывания не более чем 30 мА или разделительный трансформатор (можно вместе). Рекомендуется сделать ее скрытой, с подключением через контакт заземления и без распределительной коробки. Кроме того, заземляются все токопроводящие элементы ванной комнаты, а розетку устанавливают на расстоянии от них не менее 60 см и на высоте не меньше 130 см.
7. Прокладка проводки производится строго в вертикальных или горизонтальных коробах или закрытых каналах. В стяжке по чердачным и межэтажным перекрытиям потолка кабели можно проложить по кратчайшим расстояниям.
8. Проводка должна плотно прилегать к основанию канавки, чтобы ее легче было заштукатурить. Одиночный провод крепится через 0,9 м, а пучок проводов – через 0,5 м. Расстояние горизонтальных трасс кабелей от потолка и пола составляет 15-20 см. Отступ от проемов и углов должен быть не менее 10 см.
9. Пересечения проводов следует избегать. Если этого сделать не удается, между ними сохраняется расстояние не менее 3 мм.
10. Скрытую проводку рекомендуется проложить в трубах или гофрах, чтобы при необходимости можно было заменить.
11. Разветвления делаются через распределительные коробки. Коммутация концов проводов производится следующими способами: пайкой, опрессовкой, через наконечники или клеммы. Изоляция соединений по надежности должна быть не хуже, чем целых кабельных жил.

Соединение медного и алюминиевого проводов делается через специальный клеммник.

1. Во время работ с проводкой электричество в помещении отключается.

Подготовка материалов

Подбирается необходимое количество кабелей, проводов, труб и кабель-каналов, выключателей, розеток, распределительных и монтажных коробок, элементов крепления. В качестве основных инструментов потребуются перфоратор и коронки для нарезки гнезд под фурнитуру, шуруповерт и набор инструментов для монтажа.

Способы прокладки электропроводки

Способов прокладки электропроводки в помещении всего два: открытый и закрытый. При их выборе надо знать особенности каждого, а также преимущества и недостатки.

Когда закончится прокладывание скрытой проводки, после к ней нет доступа. Она может быть под слоем штукатурки или любыми другими материалами отделки стены и потолка, чаще всего под гипсокартонными листами. Основным ее преимуществом является то, что она невидима и не портит интерьер. Недостаток – это невозможность доступа, а также трудоемкость подготовки и монтажа.

Открытую проводку можно прокладывать на поверхности стены и потолка. К ней всегда есть доступ. Обычно она находится в пластиковых коробах, не поддерживающих горение. Здесь преимущества следующие: возможность проведения ремонта и замены, нет необходимости в штроблении стен и последующей их заделке. На рисунке ниже изображена открытая электропроводка в деревянном доме, где кабели проложены в трубах, выходящих из распределительного щитка.

Открытая электропроводка в деревянном доме

Неудобством ремонта скрытой проводки можно пренебречь, если ее правильно подобрать и смонтировать, после чего она сможет служить не один десяток лет. Кроме того, в бетонных стенах есть ниши для ее прокладки, через которые можно произвести замену, если они не забиты мусором.

Скрытая

Способ прокладки является грязным и трудоемким из-за необходимости нарезки в стенах и потолке штроб, а также демонтажа напольного покрытия. Поэтому его совмещают с капитальным ремонтом. Если при этом приходится использовать старые каналы, их также нужно освобождать от штукатурки.

При любых способах прокладки составляется схема расположения электропроводки.

Открытая

Открытую проводку делают, когда нет другой возможности. Ее прокладывание делают в коробах, кабель-каналах или крепят на стенах или потолке клипсами. В большинстве случаев проводка выглядит неэстетично.

Популярностью пользуется плинтус со встроенным кабель-каналом. Провода удается спрятать, не нанося вред интерьеру, но их количество ограничено из-за небольших размеров плинтуса. Сейчас стали появляться плинтусы, позволяющие вместить большее количество проводов и кабелей.

Плинтус с кабель-каналами

При качественном изготовлении эффектно выглядит ретро-проводка в виде скрученных жгутов, закрепленных на изоляторах. Способ может применяться в любом помещении, в том числе из дерева.

Инструкция по прокладке

Последовательность разводки кабелей по квартире следующая:

• составление схемы, расчет сечений жил в зависимости от мощности нагрузок и количества материалов, выбор защитных аппаратов;
• разметка стен и штробление каналов и выемок под распределительные коробки, розетки и выключатели;
• установка электрощитка, прокладка кабелей от щитка до нагрузок;
• установка электрической фурнитуры, монтаж электрических аппаратов в щиток.

Составление схемы

Схема делается на плане квартиры, где отмечают размещение проводки и электрооборудования.

Схема электропроводки в двухкомнатной квартире

Схема обязательно нужна по следующим причинам:

• проводка меняется или улучшается при любом ремонте, если он делается качественно;
• если не выполнить все по схеме, в дальнейшем трудно что-либо изменить;
• эффективный ремонт связан с изменением интерьера, где электричество играет важную роль.

Главным показателем правильной прокладки электропроводки является отсутствие переносок и сетевых адаптеров на полу.

Правильное размещение розеток и выключателей в помещении зависит от расстановки мебели. К ним должен быть обеспечен доступ и располагать их надо стараться в разных концах комнаты. Исключение составляет кухня, где около рабочего стола сосредотачивается до четырех розеток, и рабочий кабинет, где требуется подключение электронной техники в одном месте. Сдвоенная розетка нужна около телевизора, чтобы можно было подключить различные приставки.

На представленной схеме на кухне изображено всего 2 розетки. Здесь их надо не меньше пяти. На рисунке ниже изображен блок розеток с выключателями для рабочего стола кухни.

Чем тщательнее будет проведена работа по совершенствованию схемы проводки, тем меньше проблем будет в дальнейшем.

О выборе кабелей уже упоминалось ранее. Приведенные примеры относятся к типовой квартире. Поэтому не помешает более точный расчет сечения жил и проводов для фактических условий их эксплуатации. Нужно только оставить запас по мощности на случай приобретения новых электробытовых приборов в дальнейшем.

Подготовка места

Глубина и ширина канала под кабели должны быть достаточными, чтобыsпроводка помещалась под ними и еще закрывалась слоем штукатурки толщиной не менее 10 мм.

Под розетки, выключатели и распределительные коробки нужно делать перфоратором и коронкой углубления до 50 мм в выбранных местах.

Горизонтальные канавки в несущих стенах делать запрещено, поскольку это снижает их прочность.

Под кабели целесообразно использовать следующие пространства в конструкциях домов:

1. Продольные пустоты в плитах межэтажных перекрытий. Особенно удобно использовать свободное пространство для прокладки освещения.
2. Укладка проводки в стяжке пола или под напольным покрытием. Здесь необходим гофрированный рукав для каждого кабеля или провода.
3. На стенах из горючего материала проводку можно прокладывать в гофрах, но лучше это делать в пластиковых или стальных заземленных трубах под обшивкой из листов гипсокартона (ГКЛ), фанеры, СМЛ или ГВЛ.
4. Для сложной разводки кабелей под перекрытиями часто используются возможности подвесного потолка (натяжного, из ГКЛ или комбинированного). Он надежно скрывает все магистрали.
5. Свободное пространство между досками деревянного потолка или пола. Там обычно находится утеплитель, но места для проводки в трубе хватит.
6. Свободные пространства полых перегородок и конструкций. Они представляют собой листы обшивки, закрепленной на металлическом или деревянном каркасе. Проводка в гофротрубе фиксируется на обрешетке.

Прокладка кабелей

Проводку крепят в выдолбленных штробах пластиковыми фиксаторами. Фурнитуру вставляют в выемки и крепят раствором алебастра. Если есть внешняя прокладка, для нее устанавливаются кабель-каналы. Концы проводов соединяются по схеме.

Распределительный щиток должен обеспечить разводку от сети по всей квартире, защитить ее от коротких замыканий и перегрузок, а людей – от поражения электрическим током. На рисунке ниже изображен квартирный щиток со счетчиком сверху и защитными автоматами снизу.

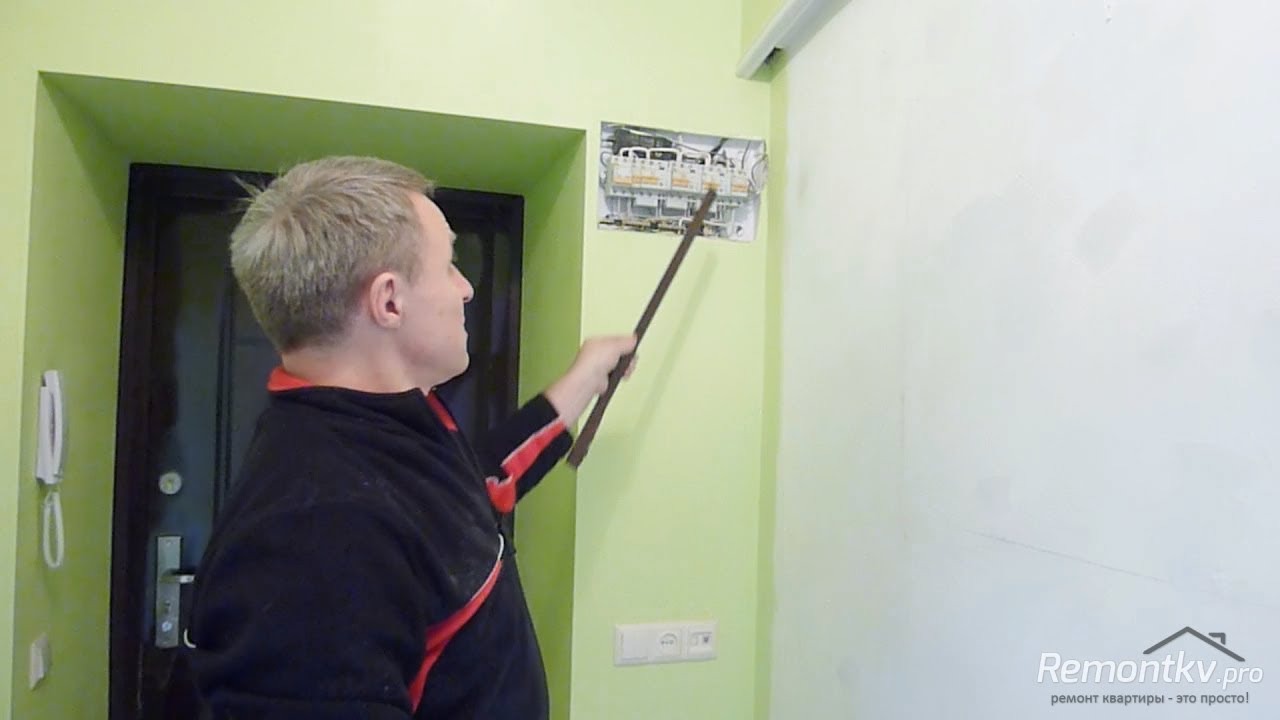

Распределительный щит в квартире

Конструкцию щитка лучше выбрать встроенной и разместить его в удобной нише с подходящим размером. Его габариты нужно предварительно оценить по количеству вмещаемой аппаратуры, оставив запас для следующих подключений.

Внешний кабель подключают специалисты электрослужбы, а электросчетчик – представители энергоснабжающей компании.

Подрозетники и распределительные коробки устанавливаются на раствор в подготовленные выемки и отверстия. Затем из них выводятся концы жил кабелей и подключаются к розеткам, которые затем устанавливаются на место и крепятся с помощью распорных лапок или резьбовых соединений.

Монтаж розеток в подрозетник

Освещение в каждом помещении распределяется равномерно. Особенно важно сделать это при использовании точечных светильников. Их применяют для подвесного потолка, за которым можно спрятать всю проводку.

Люстру в помещении вешают в середине. Сейчас к ней требуется провод заземления.

Прокладка проводки. Видео

Про особенности работы электромонтажника в части прокладки квартирной проводки рассказывает это видео.

Любой ремонт будет некачественным, если он не содержит работ по улучшению электропроводки. Можно сделать работу своими руками, если выполнить все правила монтажа электропроводки – от составления схемы до окончательного подключения.

Способы прокладки проводов и кабелей по различным строительным конструкциям

Способ прокладки кабеля всегда зависит от таких факторов: тип электрической проводки (скрытая/открытая), категория помещения (бытовое, производственное и так далее) и материал, из которого построено здание, то есть его горючесть.

Способы прокладки проводов и кабелей при скрытая проводке

В жилых помещениях предпочтение отдается, чаще всего, скрытой проводке. Большинство людей, далеких от электромонтажных работ, представляют ее себе так: канавка (на профессиональном языке – штроба) на стене или потолке, в которой замурованы кабели, тянущиеся к розеткам, коробкам и выключателям. Собственно, такой вариант скрытой проводки и является самым распространенным.

Но что делать, если стена несущая и штробление может ослабить ее конструкцию? Или вот другой вариант: дом деревянный. Кроме того, что штробить дерево как-то не очень удобно, так ведь еще и непонятно, как его потом замазывать. А, даже упрятав кабель в деревянную стену, мы грубо нарушаем правила пожарной безопасности – кабель не должен проходить по сгораемым конструкциям.

Итак, штроба и спрятанный в ней кабель – этот вариант подходит только для бетонных и кирпичных стен. Да и то, только в тех случаях, когда есть уверенность, что у стены есть достаточный запас прочности. Штробить же полы и, в особенности, потолочные перекрытия настоятельно не рекомендуется безо всяких расчетов и прикидок.

Итак, пройдемся по всем способам прокладки кабеля в составе скрытой проводки по различным конструкциям.

1. Вертикальные стены. Штробы для стен из негорючих материалов мы уже упоминали. В панелях жилых многоквартирных домов штробы являются заводскими – ими и предпочтительно пользоваться, поскольку штробить товарный бетон панели – удовольствие сомнительное. Если стена деревянная или штробить ее нельзя, то скрытую электропроводку можно устроить только под обшивкой из фанеры, листа ГКЛ, ГВЛ или СМЛ.

В этом случае кабель будет нуждаться в дополнительной защите, в качестве которой обыкновенно используется гофрированная труба из ПВХ. Но лучше все-таки затянуть кабель не в «гофру», а в пластиковую или стальную заземленную жесткую трубу. Проходы сквозь стены тоже лучше защитить обрезками труб, вставляемыми внутрь отверстий.

2. Потолки и перекрытия. В бетонных перекрытиях панельных и кирпичных домов, как правило, имеются продольные пустоты. Если вся ваша задача – это подвесить лампу в патроне на потолке посредине комнаты, то этими пустотами можно пользоваться смело. При этом кабель можно ничем не защищать – в толще перекрытия ему ничто не угрожает.

Но если необходимо выполнить какую-то сложную разводку кабелей по потолку, например, к точечным светильникам, то лучше смонтировать отдельный натяжной потолок или просто зашить перекрытие гипсокартоном. За обшивой кабель будет не лишним защитить при помощи гофротрубы, закрепляемой клипсами или монтажной полосой.

Потолок деревянных домов – это обычно дощатая конструкция, во внутреннем пространстве которой вполне возможно поместить трубы для скрытой электропроводки.

3. Полы. Самый надежный и простой способ прокладки кабеля в полу – это заливка его бетонной стяжкой. Кабель предварительно монтируется в трубе (можно и гофрированной), положение которой фиксируется любым способом.

Но можно протянуть кабель и просто под половой доской, используя надежную и жесткую трубу в качестве кабельной трассы. Ответвительные коробки в полу лучше не размещать.

4. Полые конструкции и перегородки. Каркас таких конструкций обычно выполняется из специального металлического профиля. Пространство между стойками и направляющими часто заполняется тепло- и звукоизоляционными материалами. В этом же пространстве удобно расположить кабель в гофротрубе, зафиксировав ее в узлах обрешетки.

По каким бы конструкциям мы не прокладывали бы кабель скрытой проводки, всегда необходимо делать это рационально, строго под прямыми углами. И обязательно составляем на будущее подробный план-схему расположения кабельных линий – для скрытой проводки это никогда не бывает лишним.

Способы прокладки проводов и кабелей при открытой электропроводке

С открытой электропроводкой разных изысков будет меньше. По несгораемым конструкциям кабель может быть проброшен даже непосредственно. Зафиксировать его на любой поверхности можно при помощи специальных пластиковых скобок с гвоздиками. Скобки подбираются в размер кабеля и под его форму – круглые или плоские.

Вместо скобок можно использовать и обычную тонкую металлическую полосу. Но кабели, протянутые непосредственно по стенам и потолку, выглядят не особенно эстетично. Поэтому обычно предпочтение отдается пластиковым кабель-каналам, прикрепляемых к стене дюбелями и саморезами.

Использовать кабель-каналы можно для монтажа кабеля по любым, даже деревянным конструкциям. Вместо кабель-канала можно использовать и гофротрубу, но это выглядит не лучше открытого кабеля, поэтому монтаж с гофротрубой применяется только в производственных помещениях, складах и других местах, для которых эстетика играет последнюю роль.

На сегодняшний день очень популярным при выполнении ремонта в домах и квартирах стал плинтус со встроенным кабель-каналом. Использование такого плинтуса позволяет спрятать кабель проводки безо всякого ущерба для интерьера помещения. Но больших размеров встроенный в плинтус кабель-канал не бывает – толстый жгут кабелей спрятать в него не удастся.

Для установки жгутов ретро проводки, чаще всего, используются специальные изоляторы (ролики), надежно фиксирующие жгут и не допускающие его соприкосновения с поверхностью стены или потолка. Таким образом, проводка на роликах может быть проложена даже по сгораемым деревянным конструкциям.

Александр Молоков
