Подогрев трубы водопровода от замерзания

Подогревающий кабель для водопровода и канализации для защиты от замерзания

Опытные строители знают, что самый эффективный способ защиты водопровода и канализационных труб от замерзания зимой – монтаж согласно установленным нормам. Достаточно заглубленные и утепленные инженерные сети не создают проблем в зимнее время. Но зачастую по объективным причинам (каменистая почва, специфика конструкции колодца и прочее) трубопровод находится близко к поверхности земли. Кроме него уязвимыми для мороза местами остаются неотапливаемые подвалы, бетонные перекрытия цоколя, врезка в общую сеть. Ледяные пробки, возникающие на этих участках, полностью исключают возможность использования трубопровода. Чтобы радикально решить проблему, необходимо установить на трубы водопровода и канализации подогрев от замерзания. Для этой цели подойдет один из видов электрического кабеля.

Как работает подогрев водопровода

Утепление водопровода происходит благодаря преобразованию электрической энергии в тепловую. Провод, намотанный на трубопровод или помещенный внутри него, из-за высокого сопротивления разогревается при прохождении электрического тока. Его температура пропорциональна силе сопротивления. Внешняя изоляция кабеля отличается бесшовным исполнением, высокой устойчивостью к механическим повреждениям, воздействию химических веществ и высокой температуры.

Для изготовления нагревающих систем используются два вида кабеля:

  • резистивный;
  • саморегулирующийся.

Они различаются конструкцией и стоимостью, имеют свои достоинства и недостатки, которые следует учесть, выбирая устройство против обледенения. Провод включается при температуре 5º C, а выключается при 15º C, он экономно расходует электроэнергию. Контроль функционирования резистивного кабеля осуществляет специальный датчик, а саморегулирующегося – полимерная матрица.

Достоинства греющего кабеля

Использовать утепление электрическим проводом для предотвращения замерзания водопроводных и канализационных труб можно без ограничения мест эксплуатации. Альтернативное утепление устанавливается под землей, в помещении, на открытом воздухе. Среди достоинств изделия:

  • надежность работы и поддержание заданной температуры;
  • система укомплектована всем необходимым для простого и быстрого монтажа своими руками;
  • экономный расход электроэнергии;
  • высокая мощность устройства обеспечивает надежное утепление, даже при сильных морозах труба с электрическим обогревом не замерзает;
  • безопасность – провод надежно защищен изоляцией ПВХ и не представляет опасности для здоровья, его можно помещать внутрь трубопровода с питьевой водой.
  • доступная стоимость – цена на греющие изделия достаточно демократична.

Главный недостаток системы – утепление зависит от электричества, при его отключении вода внутри труб перестанет греться.

Кабель резистивного действия

Резистивная модель производится из металлического сплава с высоким сопротивлением. Она может иметь одну или две жилы. Первый вариант используется редко, для обеспечения его работы необходимо свести два противоположных конца провода у розетки, но при монтаже своими руками на водопровод это сделать нереально. Двужильный вариант не имеет сложностей при установке, с одного конца предусмотрена контактная муфта, замыкающая цепь.

Производители отпускают резистивный провод бухтами различного метража. Он имеет одинаковое сопротивление по всей длине, это свойство исключает перегрев, рабочая температура 60-80º C. Мощность устройства составляет 20 Вт/м, этого достаточно для предотвращения замерзания воды в канализационных трубах большого диаметра.

Внутреннее устройство греющего кабеля включает:

  • две жилы металлических проводников электричества;
  • теплостойкая ПВХ изоляция;
  • слой фторопласта;
  • экран из медной сетки для заземления;
  • внешняя оболочка из термостойкого полимера.

В комплекте с греющим проводом идет регулятор температуры. Прибор измеряет температуру воды и отключает нагрев при достижении установленного показателя. Если использовать систему без регулятора, то придется оплачивать расход электроэнергии в теплые дни. Стоимость резистивного провода доступна для всех потребителей.

Особенности саморегулирующегося устройства

Саморегулирующийся кабель – оптимальный вариант, гарантирующий утепление инженерных сетей. Он не требует установки дополнительных контрольных приборов, потребляет мало электроэнергии, прост в монтаже и обслуживании. Конструкция изделия определяет его свойства, в нее входят:

  • полимерная матрица, увеличивающая или уменьшающая подачу тепла в зависимости от температуры окружающей среды;
  • медные жилы, проводящие электрический ток;
  • внутренняя изоляция;
  • экран из медной фольги для отражения тепла;
  • внешняя изоляция, предохраняющая конструкцию от влаги.

Полупроводниковая матрица характеризуется способностью интенсивно пропускать ток при низкой температуре. В процессе нагревания это свойство снижается. Температура нагрева на отдельных участках провода может различаться, ее максимальные показатели приходятся на места воздействия холода. Снижение потребления электричества при повышении температуры – основное достоинство этого устройства. Провод можно нарезать на фрагменты нужной длины, начиная от 20 см. Его мощность составляет 5-50 Вт/м. Для применения внутри водопровода достаточно изделия 10 Вт/м, намотка снаружи на открытом воздухе потребует увеличении показателя до 25 Вт/м. Саморегулирующийся кабель не перегорит при соприкосновении витков. Его единственный недостаток – высокая стоимость.

Кстати, почитайте эту статью тоже: Как выбрать радиаторы отопления

Как выбрать подходящий кабель

Системы подогрева воды внутри водопровода и канализационных труб различаются по показателям мощности. Чтобы избежать обледенения бытовых инженерных сетей, достаточно установить своими руками греющий провод мощностью до 50 Вт/м. Для внешнего размещения кабеля лучше использовать модель ленточной формы, она обеспечит более плотное прилегание к трубам, увеличит площадь соприкосновения. При выборе устройства, гарантирующего полноценное утепление, учитывают несколько факторов:

  • сечение водопроводных и канализационных труб;
  • материал трубопровода;
  • возможные теплопотери.

Монтаж системы обогрева

Прежде чем приступить к монтажу нагревательного кабеля своими руками, необходимо проверить целостность изоляции. Нельзя использовать провод с внешними признаками повреждения. Правила и последовательность соединения системы описаны в инструкции производителя. Чтобы утепление стабильно работало, необходимо выполнить его в соответствии со всеми требованиями безопасности. Для предотвращения аварийных ситуаций нагревательный кабель подключают через УЗО. Запорная арматура нуждается в особом утеплении, в этих местах лучше намотать несколько витков провода.

Особенности монтажа внутри труб

Если конструктивные особенности не позволяют выполнить монтаж нагревающего устройства своими руками снаружи канализационных труб или водопровода, то он размещается внутри. Установка допускается на участке, не имеющем запорных вентилей. Используется провод с круглым сечением, имеющий в комплектации сальниковый узел для размещения в трубе. Вход кабеля осуществляется через тройник. Длина системы должна соответствовать длине трубы. Место, где установлен обогрев, обозначают предупреждающей надписью. Для установки в водопровод с питьевой водой используют провод с фторсодержащим полимерным покрытием, разрешенным к контакту с пищевыми продуктами.

Внутренний монтаж своими руками имеет несколько минусов:

  • уменьшается диаметр трубы;
  • врезка тройника нарушает целостность стенок;
  • возникают сложности при монтаже на изогнутых участках.

Внешнее утепление

Планируя разместить нагревательный кабель с наружной стороны трубопровода, необходимо заранее позаботиться о приобретении материалов для последующей теплоизоляции. Это могут быть полуцилиндры из базальтовой ваты, каучука, вспененного полиэтилена и другие материалы.

Наружный монтаж системы своими руками выполняется одним из существующих способов:

  • одной полосой вдоль трубы;
  • параллельными рядами;
  • волнистой линией;

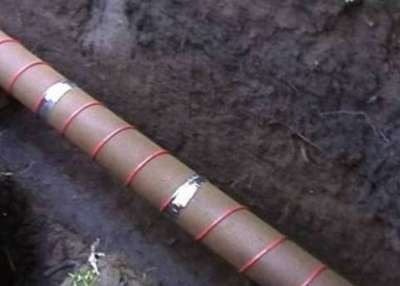

  • спиральными витками.

Первый и второй варианты менее эффективны, их используют, если диаметр трубы не соответствует допустимому радиусу витков. Спиральное расположение требует наибольшего расхода провода, но отличается высокой эффективностью. Чаще всего схема подбирается исходя из способа прокладки трубы с подогревом. При установке резистивного провода следует избегать контакта отдельных витков, это приводит к перегреву и поломке. Между спиралями закрепляют температурные датчики, которые позволят своевременно включать и выключать обогрев.

Монтаж системы выполняется с помощью алюминиевого скотча. Металлизированная лента обеспечивает надежность фиксации и равномерное распределение тепла. Если выполняется утепление пластиковых труб, то предварительно вся поверхность обматывается фольгированным скотчем. Это позволит избежать перегрева отдельных участков.

Поверх намотанного и закрепленного провода снова сплошным слоем наносится самоклеящаяся алюминиевая лента. Она прочнее зафиксирует кабель и станет дополнительным слоем изоляции. Последний этап монтажа – установка теплоизоляционных цилиндров. Следует удостовериться, что материал совершенно сухой, присутствие влаги снижает эффективность изоляции. Утеплитель надевается очень аккуратно, чтобы не повредить намотанный кабель. Места стыков и соединений проклеиваются водостойкой лентой. После окончания монтажных работ проводится проверка работоспособности системы. Если мощность нагревательного кабеля выбрана правильно, а установка выполнена по инструкции, исключается замерзание воды внутри трубопроводов.

Кабель для обогрева внутренних трубопроводов от замерзания: преимущества греющего кабеля, монтаж подогрева

Образование ледяного запора в водопроводных трубах — серьёзная проблема для владельцев частных хозяйств. Нередко она сводит на нет усилия владельцев частных хозяйств по созданию комфортной и уютной жизнедеятельности домочадцев. Пассивные меры защиты водоводов в виде их покрытия теплоизоляционными материалами не всегда дают позитивный результат. В подобных ситуациях лучшим вариантом становится использование кабеля для обогрева трубопроводов.

Прокладка труб ниже точки промерзания грунта эффективна. Однако рытьё траншей в условиях каменистых грунтов, сильных перепадов высот иногда оказывается экономически невыгодным. Кроме того, уязвимыми остаются места вывода труб на поверхность (вход в дом, подключение к источнику воды, колодцы).

Преимущества греющего кабеля

Основная выгода использования термических устройств для предотвращения замерзания воды в трубах связана с возможностью регулирования подачи тепла в систему. При сильных морозах нагрев усиливается. При повышении температуры — уменьшается. Если подогрев водопроводных труб применяется в качестве дополнения к теплоизоляции, то при определённых условиях искусственный обогрев может быть отключён.

Кроме того, водоводы, в отличие от канализационных и дренажных труб, не имеют твёрдых фракций, которые могут застаиваться в системе и увеличивать угрозу образования заторов. Поэтому в водопроводах используются изделия с меньшим сечением. Они технологичны, легко монтируются, практически не сказываются на габаритах конструкции, экономичны в плане потребления электроэнергии, дешевле аналогичных изделий для других труб. Потери энергии в них за счёт малого сопротивления минимальны.

Недостатки обогрева

Недостатки нагревательных изделий обусловлены необходимостью уделять повышенное внимание электробезопасности. Все элементы сети должны быть правильно соединены, заземлены, защищены от механических повреждений, включены в зону действия автоматического отключения. Нарушение правил чревато тяжёлыми последствиями, поскольку под напряжением могут оказаться протяжённые участки. За всеми компонентами системы должен вестись регулярный контроль.

Нельзя допускать перегрева технических изделий, способного вызвать пожар. Опасность возрастает, если тепловые изоляторы не имеют должной защиты от прямого действия открытого огня. Распространённая ошибка — укладка кабеля для обогрева трубопроводов внахлёст. Оболочка не рассчитана на работу с двойным повышением температуры, особенно? если естественная вентиляция отсутствует или недостаточна для отвода лишнего тепла.

Основные виды термокабелей

Для подогрева трубы водопровода от замерзания применяются несколько видов термической кабельной продукции. Каждая модель отличается от аналогов функциональными и эксплуатационными возможностями. Разработчики изделий пытаются улучшить их эффективность. Наибольшее распространение имеют три вида кабелей: резистивный, резистивно-зональный и саморегулирующийся. У резистивного вида следующие особенности:

  1. Для выпуска этого вида продукции применяется упрощённая технология.
  2. В изделии нет дефицитных и дорогостоящих компонентов. Кабель производится стандартной длины и обладает константной (постоянной) электрической мощностью.
  3. Не подлежит разрезанию даже в оконечных частях. В противном случае уменьшится сопротивление, что приведёт к перегреву продукции. Если снижение резистора достигнет критических значений, то электрическая цепь будет разорвана. Поэтому при разработке электрической схемы следует точно подобрать длину кабеля (выпускается разных размеров).

Включение в сеть осуществляется через электрическую розетку при условии правильного выполнения заземления и соединения устройства защитного отключения. При других схемах подключения обязательно добавление защитных элементов, датчиков, автоматических выключателей. Регулирование нагрева производится специальным оборудованием, которое вручную настраивается на определённую температуру.

Резистивные кабели бывают одножильными и двухжильными. Одножильное изделие состоит из нагревательной жилы, внутренней изоляции, экранирующей оплётки и внешней изоляции. Особенность — жила с обоих концов соединяется на одном клеммнике. Монтаж несложный. Доступен для самостоятельного соединения исполнителями, имеющими минимальные знания в сфере электротехники.

Двухжильный продукт состоит из 6 элементов: двух нагревательных и дренажных жил, фольгированного экрана, Укладывается на всю длину трубопровода или той его части, которая требует дополнительной тепловой защиты. Две жилы с одного конца продукта соединяются с электрическим питанием. Жилы другой оконечности заглушаются муфтой.

Зональный обогрев труб кабелем — разновидность двухжильного резистивного устройства. Между нагревательными жилами на фиксированных расстояниях устанавливаются спиральные вставки одинаковой мощности. Кабель может отрезаться на части по отметкам спирали.

Принцип работы саморегулирующегося кабеля отличается от резистивного вида. Благодаря полупроводниковой матрице, размещённой между жилами, необходимое тепло выделяется в том месте, где температура снизилась. Уменьшение температурного значения ведёт к увеличению сопротивления технического изделия. Сила тока возрастает. Мощность нагрева усиливается. Благодаря избирательному действию кабель защищён от перегрева. Происходит экономный расход мощности, электрической энергии. Эффективность работы кабеля увеличивается.

Резистивно-зональные типы кабельной продукции относятся к модификациям саморегулирующей модели. Каждая жила оплетена медью. В ней предусмотрены открытые места. Через них поверхность трубы прогревается до требуемой температуры.

Работает экономно, но для расчёта числа вскрытых участков необходимы специальные знания. Желательна помощь квалифицированного специалиста. Остальные элементы конструкции остаются неизменными.

Способы установки

Термокабели для водопровода монтируются либо внутри трубы, либо снаружи. Каждый из способов имеет положительные и отрицательные стороны. Для наружных и внутренних методов укладки используются специальные модели изделий. Большинство из них не обладают универсальным характером, так как эксплуатируются в разных условиях. Поэтому кабели для внутренней прокладки не применяются в наружных работах.

Внутри трубы

Установка кабеля для обогрева водопроводной трубы внутренним методом требует учёта ряда специфических моментов. При установке технического устройства принимаются во внимание следующие обстоятельства:

  1. Изделие находится в постоянном контакте с питьевой водой. Следовательно, токопроводящий продукт не должен содержать, а тем более выделять токсичные элементы, которые могут нанести вред здоровью людей. К нему предъявляются жёсткие требования по нейтральности к водной среде, окислению, образованию вредных и болезнетворных микроорганизмов (плесени, грибков, вирусов, бактерий).
  2. Стыковочные узлы герметизируются в муфтах. Ведётся контроль над сохранностью изоляции. Её пробой недопустим. УЗО должно быть исправным и защитить человека от поражения током.
  3. Внутренняя прокладка кабеля технологически сложна. Выявление и устранение неисправностей сопряжено с трудностями и неудобствами.

Достоинство — малый расход материала. Кабель прогревает только воду. Необходимости повышать температуру наружной части трубопровода, чтобы тепло дошло до внутренних компонентов, нет. Расход электроэнергии и КПД работы изделия возрастают. Не требуется закреплять кабель внутри трубы.

Он изготавливается во влагозащищенном и антикоррозийном исполнении. Не подвергается воздействию агрессивной среды и механическим повреждениям. Не испытывает сильных физических нагрузок. Ему не страшны атмосферные воздействия, кроме температурных колебаний.

Наружный монтаж изделий

При укладке греющего кабеля в наружном варианте устройство должно плотно прилегать к поверхности трубы по всей площади. Это позволяет избегать тепловых потерь, а, следовательно, сокращает непроизводственные затраты на выработку тепла. В этих же целях перед началом монтажа наружная часть трубы очищается от грязи, ржавчины, остатков строительных материалов.

Кабель крепится к трубе хомутами, строительной лентой. Чем меньше шаг крепления, тем лучше. Отход кабеля от трубы по прошествии определённого времени после монтажа приведёт к необходимости переделывать всю работу. Как правило, обогревающее устройство устанавливается под теплоизоляцию, которую придётся демонтировать.

Применяется два способа укладки.

  • Протягивание вдоль трубы. В этом случае лучшим местом будет донная часть конструкции. Здесь самая низкая температура. Вода начинает промерзать с этого места. Главная проблема — закрепить кабель, который под действием своего веса начинает провисать. Обычно контакт с трубой обеспечивается за счёт крепления кабеля специальной лентой, используемой в строительстве. Шаг крепления не должен превышать 30 см. Сплошное обматывание — самый предпочтительный вариант.
  • Укладка спиралью. Монтаж упрощается. Необходимо следить за тем, чтобы не было сильных изгибов изделия. Кабель держится на трубе прочнее. Но расход материала большой. Удлинение кабеля позволяет лучше обогревать трубу. Но и потери тепла возрастают. Увеличивается вероятность механического повреждения устройства. Найти неполадку под слоем теплоизоляции сложно.

Многое зависит от материала трубопровода. Если это пластик, наделённый диэлектрическими и теплозащитными свойствами, потребуется повысить его теплопроводность. Для этого трубу обычно обматывают токопроводящей лентой из металла.

При наружном обустройстве кабеля желательна установка терморегулятора, который позволит сэкономить немалые финансы на использовании изделия. Он точно показывает температуру, которая установилась внутри и на поверхности трубы. Саморегулирующийся кабель часто работает в условиях, когда необходимости в обогреве трубы нет.

Использование теплоизоляции

При наружном монтаже обогревающего кабеля использование тепловой изоляции обязательно. В противном случае устройство будет вынуждено работать в режиме non-stop. Это приведёт к большим финансовым потерям

Утеплители применяют разные, от проверенной минеральной ваты до суперсовременных инновационных материалов. Минеральная вата и некоторые другие продукты подобного рода боятся воды. Поэтому после укладки их покрывают тонкой водоотталкивающей плёнкой. Более предпочтительны современные материалы вроде пенополистирола.

Он может изготавливаться с изгибом специально под трубу. У материала хорошие теплоизоляционные характеристики. Он влагостойкий, нейтрален к агрессивной среде, выдерживает сильные температурные перепады. Наделен антибактериальными свойствами, стойкий к ржавчине. Лёгкий, технологичный. Способен не только сохранять тепло, но и прочно удерживать кабель на поверхности трубы. Он не подвержен деформациям под действием влаги или средней механической нагрузки. Поверхность теплоизоляторов можно покрывать жидкой резиновой.

В некоторых случаях кабель применяется не на всю длину трубопровода. Обогрев осуществляется только в проблемных местах. К таковым относится точка выхода трубопровода на земную поверхность в районе колодца, скважины, входа в дом. Такой вариант становится популярным в тёплых регионах, где редко бывают сильные морозы, а зима длится всего 2—3 месяца.

Растущую популярность приобретают трубы из полимерных композиционных материалов. Они не только прочны, но и хорошо удерживают тепло внутри трубы. Обогрев греющим кабелем, уложенным внутри трубы, даёт хорошие результаты. Расход теплоносителей минимальный. Эксплуатационный срок использования кабеля превышает 20 лет.

Защита от замерзания водопровода зимой – греющий кабель

Сделать бесперебойное водоснабжение в загородном доме очень сложно. Жильцы такой недвижимости очень часто сталкиваются с замерзанием трубопровода в зимний период. Чтобы избежать этой неприятности, при обустройстве водоснабжения устанавливают кабель для обогрева водопроводной трубы. Такие нагревательные системы защищают коммуникации от промерзания и разрушения.

Применение обогревающего кабеля

Прокладка трубопровода может обойтись и без обогрева водопровода и канализации греющим кабелем, если трубы водопровода закопать достаточно глубоко и сделать хорошую теплоизоляцию.

Однако на заболоченных и близких к водоемам участках уровень грунтовых вод очень высоко, что часто подвергает коммуникации затоплению и промерзанию. Если же трубы монтировать не глубоко и проложить саморегулирующийся греющий кабель, то коммуникации будут надежно защищены.

Также существуют критические зоны, которые сильнее подвержены воздействию низких температур – участки, где водопроводные и канализационные трубы вводятся в дом. Греющий кабель для обогрева труб можно установить именно только в этих местах.

У таких обогревающих систем имеются очень полезные особенности. К примеру, возможность зонального применения. То есть из комплекта элементов можно собрать небольшую систему для подогрева водопровода на отдельно взятом участке, не подключая самогреющий провод по всей сети. Существуют мини-«грелки» по 20 см, и макси-«обогреватели» на 200 метров.

В зависимости от разновидности и технических параметров обогревающий кабель применяется для разогрева трубопровода и водостоков, резервуаров для сбора и хранения жидкости в зимний период. Основная задача системы – защита жидкости от замерзания, благодаря прогреванию через повышение температуры.

Монтаж греющего кабеля возможен, как в трубу в грунте, то есть внутренний, так и на трубопровод на открытом воздухе, то есть снаружи.

Таким образом, если стоит выбор делать подключение греющего кабеля или не прокладывать нагревательную систему, то обязательно стоит воспользоваться этой возможностью, и подстраховать свой трубопровод от замерзания.

Конструктивные особенности системы

В основе принципа работы находится возможность резистивного или саморегулирующего кабеля превращать электричество в теплоэнергию. Сама проводка не передает энергию, как в случае с силовыми аналогами, она только принимает ее, а потом провода нагревают объект, передавая тепло.

Нагревательный кабель для водопроводных труб состоит следующих основных элементов:

  1. Одна или несколько внутренних жил с высоким сопротивлением к электрическому току, чем оно выше, тем больше тепла будет выделяться.
  2. Защитная оболочка из полимера, совместно с пластиком применяется изоляция в виде медной сетки или экран из алюминия.
  3. Наружная оболочка из прочного ПВХ, который защищает внутреннюю оболочку и жилу.

Кабель для обогрева водопроводной трубы от разных фирм-производителей отличаются по сплаву, конструкции защитных элементов, стоимости и другим параметрам.

Самыми надежными принято считать прогревочный провод с экраном из фольги и с несколькими жилами. Одножильный провод – это более дешевый вариант, подходящий для соединения системы на небольшом участке трубопровода, так как одножильный провод передает меньше тепла.

Чтобы улучшить характеристики оплетку из меди никелируют, а также увеличивают толщину наружной оболочки из ПВХ. Помимо этого, наружный слой должен отличаться влагостойкостью и устойчивостью к ультрафиолетовому излучению, чтобы защита выдержала, как соприкосновение с водой, так и воздействие прямых солнечных лучей.

Виды кабельного обогрева

Нагревательный кабель для канализации и водопровода может одним из двух видов: резистивный или саморегулируемый. У каждого из них своя сфера применения. Так, первый вид больше подходит для нагревания небольших отрезков труб с диаметром до 40 мм, а саморегулируемый кабель хорош для более длинных отрезков. Рассмотрим каждый вид более подробно.

  • Резистивный обладает следующим принципом работы: по жилам проходит ток и нагревает кабель. Большая сила тока и высокое сопротивление способствуют отличному тепловыделению. Существуют отрезки резистивного провода с постоянным коэффициентом сопротивления. Во время работы такой кабель отдает равное количество тепловой энергии по всей длине.

Проводка с одной жилой помещена в двойную внутреннюю защиту и внешнюю изоляцию. В качестве нагревателя выступает единственная жила, которая будет подключаться по схеме, напоминающей петлю: провод подключается к электросети, затем наматывается по трубке, потом возвращается обратно.

Замкнутый контур отопительной системы, как правило, используют для обустройства «теплого пола» и обогрева кровельного водостока, одна есть и вариант для водопроводной системы. Монтаж греющего кабеля для системы водопровода своими руками отличается необходимостью двухсторонней укладки одножильного провода. Примечательно, что в этом случае применяется лишь наружное подключение.

Для установки под землей одножильный резистивный кабель не подходит, поскольку прокладка «петли» занимает слишком много пространства, а пересечение проводки приведет к перегреву.

Проводка с двумя жилами разделяет их функции: на один провод подается электричество, а второй – нагревает. Схема подключения тоже отличается: нет необходимости в создании «петли», а кабель одним концом подсоединяется к электроэнергии, а другой укладывается вдоль трубопровода.

Главные преимущества резистивного кабеля заключаются в его низкой стоимости, надежности, простоте монтажа и долгом сроке эксплуатации (10-15 лет). Однако имеются также недостатки, среди которых стоит выделить: фиксированную длину, большую вероятность перегрева при близком расположении проводков, невозможность замены одного отрезка и нельзя отрегулировать мощность.

Чтобы каждый раз не подключать нагревательную систему, монтируют термостат с датчиком температуры. При понижении температуры ниже установленной на 2-3 градуса ºС, термостат автоматически запускает устройство обогрева, а как только температура повышается до установленного коэффициента, то энергия в автоматическом режиме отключается.

  • Саморегулирующийся нагревательный кабель. Это универсальный вид проводки, который может применяться для нагрева элемента кровли, магистралей подачи и отведения воды, емкостей с различными жидкостями. Такой кабель сразу оснащен системой регулировки мощности и интенсивности теплоэнергии. При понижении температуры ниже контрольного значения, система запускает нагрев.

От резистивной модели отличается наличием проводящей нагревательной матрицы, регулирующей температуру обогрева, а вот, касаемо изоляции и защиты, здесь особых отличий нет.

В основе принципа действия саморегулирующего устройства находится способность уменьшать или увеличивать силу тока, учитывая показатель сопротивления. Когда сопротивление повышается, то уменьшается ток, что приводит к снижению мощности. В результате проводник охлаждается. После снижения сопротивления, увеличивается ток и снова начинается нагрев.

Саморегулирующий греющий кабель для водопровода обладает важным преимуществом – зональность действия. Проводник самостоятельно распоряжается своей «рабочей силой»: хорошо подогревает остывающие места и удерживает оптимальную температуру на тех отрезках, где в сильном нагреве нет нужды.

Греющий кабель саморегулирующийся для обогрева водопроводных труб работает постоянно, что очень хорошо приветствуется в зимний период. Но, когда морозы прекращаются, не выгодно, чтобы он всегда работал, поэтому для автоматизации процессов проводника, его оборудуют термостатом, привязанным к уличной температуре. Терморегулятор для греющего теплого кабеля сам отключит систему, когда на улице будет достаточно теплая погода.

Способы подключения: внутри или снаружи?

Существует два способа, как подключить греющий кабель: снаружи или внутри трубы. У каждого варианта имеются специальные разновидности проводов – для наружного применения и для внутреннего монтажа соответственно. Рекомендуемый способ подключения обязательно указан в технических характеристиках к проводнику.

Утепление труб изнутри

Греющий кабель внутри трубы. Для начала монтажных работ нагревателя внутри водной магистрали, он должен соответствовать следующим важным требованиям:

  • высокая степень электрозащиты, не ниже IP68;
  • защитная изоляция не должна выделять вредные вещества;
  • оконечная герметичная муфта.

Для возможности заправки проводника внутрь, в конце водопровода устанавливают тройник, а в одну из отводок через сальник заводят кабель.

Имейте в виду, что соединительная муфта — место, где происходит переход между электрическим и нагревательным проводом, должна быть за пределами сальника и трубы, так как она не предназначена для функционирования во влажной среде.

Тройники для монтажа разогревающей проводки внутри водопровода могут быть под различными углами отвода — на 180°, 120°. 90°. При таком способе подключения кабель не фиксируется вообще, он просто заправляется внутрь.

Наружное отопление трубопровода

Установка греющего водопроводного кабеля снаружи трубы предполагает его плотное прилегание всем контуром. Перед монтажом на металлический трубопровод, их поверхность нужно очистить от ржавчины, сварочных следов, пыли и прочей грязи, которая может повредить провод. На очищенную трубу укладывается кабель и с помощью пластиковых хомутков или металлизированного скотча через каждые 25-30 см фиксируется.

Если протягивается до двух нитей, то они на небольшом расстоянии прикрепляются параллельно друг другу снизу, то есть в самой замерзающей зоне. Если тянется сразу три и больше нитки, то их нужно расположить таким образом, чтобы снизу было установлено больше проводов, но с соблюдением некоторого расстояния.

Другой вариант наружного подключения — спиральный. Необходимо с большой аккуратностью намотать проводку, без резких движений и множества изгибов. Сделать это можно, постепенно разматывая муфту и одновременно наматывая освободившийся провод на магистраль, или же просто закрепить кабель с провисанием, а уже потом уложить его спиралью и закрепить металлизированным скотчем.

Если трубопровод сделан из пластика, то под проводку предварительно нужно наклеить металлизированную липкую ленту, которая улучшит показатель теплопроводности и повысит и эффективность обогрева. Более тщательного прогрева требуют вентили, фитинги, тройники и другие соединительные элементы. Поэтому при монтаже на каждом соединении лучше сделать несколько изгибов, однако помните про радиус петель.

При этом необходимо дополнительно утеплить трубопровод. Для этого категорически не подходит любая разновидность минеральной ваты, поскольку она во влажной среде утрачивает свои свойства. Стоит отказаться от сжимающихся от тяжести теплоизоляторов, если сверху не использовать жесткий утеплитель.

Скорлупа из пенополистирола в виде фрагментов с разным диаметром – это оптимальное решение, которое демонстрирует высокие теплоизоляционные характеристики: хорошо чувствует себя во влажной среде, не сжимается под тяжестью, надежно защищает.

Мощность и другие характеристики греющего кабеля

Перед покупкой обогревающего кабеля необходимо уточнить длину магистрали, которую планируется утеплить, до какой максимальной температуры промерзает грунт и другие параметры.

Итак, при выборе проводника стоит обратить внимание на такие характеристики:

  • есть ли на проводе защитная оплетка, которая сделает проводник более надежным и обеспечит заземление;
  • температурный класс;
  • разновидность наружной изоляции;
  • мощность.

Для канализационной магистрали подойдет электрический кабель с утеплителем из полиолефина, однако для водопровода в земле лучше выбрать изолятор в виде фторопласта. Для монтажа снаружи подойдет фторполимер, защищающий кабель от ультрафиолетового излучения и влажной среды.

Необходимая мощность во многом зависит от места проживания, так как в каждом регионе свои показатели низких температур. Также на выбор мощность влияет сечение трубок, наличие утеплителя, способ прокладки нагревателя. Расход проводки указан в специальной таблице в сопроводительной документации к кабелю с учетом мощности устройства.

Как показывает опыт, при стандартной теплоизоляции трубопровода скорлупой из пенополистерола (30 мм) в областях Средней полосы РФ для прогревания отрезка трубы, длиной 1 метр, изнутри хватает мощности в 10 Вт/м, а снаружи необходим кабель мощностью не менее 17 Вт/м. Если вы живете севернее, то мощность утеплителя должна соответственно увеличиваться.

Греющий кабель для водопровода: виды и правила установки

Зимой, в период лютых морозов, собственники загородных домов рискуют остаться без водоснабжения. Ледяные пробки во внешнем водопроводе не только оставят жильцов без душа, работоспособной системы подачи воды в раковины и прочих благ цивилизации, но и станут причиной повреждения труб.

Согласитесь, перспектива малопривлекательная. Предотвратить такое развитие событий удастся, если вместе с трубами установить греющий кабель для водопровода и подключить его к электросети. Все работы вполне реально провести самостоятельно.

Мы расскажем, как устроен нагревательный элемент и опишем основные параметры его выбора. А также детально рассмотрим способы монтажа греющего кабеля и проиллюстрируем этапы работ наглядными фотографиями.

Зачем нужен греющий кабель?

Резонно возразить, что можно легко обойтись и без обогрева водопровода. Достаточно узнать уровень промерзания грунта в районе, а затем, опираясь на показатели, вырыть траншею необходимой глубины. Обычно это 1,5-1,7 м для средней полосы в зависимости от типа грунта.

Зарытые на такой глубине и утепленные трубы не замерзают, так как окружающий грунт имеет положительную температуру (предположим, +2-4°С).

Однако не все так просто. На заболоченных участках или на территориях, близких к водоемам, нередкое явление – высокий уровень грунтовых вод. Это значит, что в период половодья или таяния снегов коммуникации будут затоплены, что негативно скажется на их функциональных свойствах.

Если трубы зарывать всего на полметра, но при этом подключить электрический кабель и произвести правильную теплоизоляцию, то глубоких канав рыть не придется.

Случается так, что суровыми зимами промерзают даже заглубленные участки. Проживание в доме без автоматической подачи воды из скважины становится менее комфортным, а порой и невозможным. Приходится проводить авральные ремонтные работы

Не будем забывать и про критические зоны, наиболее подверженные воздействию холода – места ввода трубопровода в дом. Если здание построено на свайно-винтовом фундаменте, то под ним находится открытый участок трубопровода, который легче всего утеплить именно нагревающим кабелем.

Вывод: если есть техническая возможность прокладки нагревательной системы для водопровода, нужно обязательно ею воспользоваться, хотя бы ради подстраховки от промерзания.

При обращении в специализированную компанию вы можете столкнуться с некоторым разнообразием предложений. Разберемся с ассортиментом.

Конструкция и сфера применения

В зависимости от вида и технических характеристик греющие кабели применяют для нагрева водостоков, водопроводных и канализационных труб, резервуаров. Главное назначение – предохранение жидкости от замерзания путем повышения температуры.

Нагревательные системы актуальны для наружных коммуникаций, то есть для применения в грунте или на открытом воздухе.

Основу функционирования составляет возможность кабеля преобразовывать электроэнергию в тепло. Сам провод не может передавать энергию, как это делают силовые аналоги. Он лишь принимает ее, а затем отдает тепло трубе (лотку, желобу, цистерне и т.д.)

У нагревательных систем есть одна полезная способность – зональное применение. Это значит, что можно взять комплект элементов и собрать из него мини-систему для обогрева отдельно взятого участка, без подключения ко всей сети.

Получается экономия материалов и электроэнергии. На практике можно встретить и миниатюрные «обогреватели» по 15-20 см, и 200-метровые обмотки.

Главными составляющим частями греющего кабеля являются следующие элементы:

  • Внутренняя жила – одна или несколько. На ее изготовление идут сплавы с высоким показателем электрического сопротивления. Чем он выше, тем больше значение удельного тепловыделения.
  • Полимерная защитная оболочка. Вместе с пластиковой изоляцией применяется алюминиевый экран или сетка из медной проволоки.
  • Прочная наружная оболочка ПВХ, закрывающая все внутренние элементы.

Предложения различных производителей могут отличаться нюансами – сплавом жилы или способом устройства защиты.

Более надежным считаются экранированные виды, снабженные защитой из фольги и имеющие в составе 2-3 жилы вместо одной. Одножильная продукция – бюджетный вариант, который хорош как раз для сборки систем для небольших по протяженности участков водопровода (+)

Для улучшения характеристик медную оплетку никелируют, а толщину наружного слоя увеличивают. Кроме того, материал ПВХ должен быть влагостойким и не поддающимся воздействию ультрафиолета.

Разновидности нагревательного кабеля

Все нагревательные системы подразделяются на 2 большие категории: резистивные и саморегулируемые. Каждый вид имеет свою область применения.

Предположим, резистивные хороши для обогрева коротких отрезков труб небольшого сечения – до 40 мм, а для протяженных участков водопровода лучше использовать саморегулируемый кабель (по-другому – саморегулирующийся, «самрег»).

Тип #1 – резистивный

Принцип действия кабеля прост: по одной или двум жилам, находящимся в изоляционной обмотке, проходит ток, нагревающий его. Максимальная сила тока и большое сопротивление в сумме дают высокий коэффициент тепловыделения.

В продаже имеются куски резистивного кабеля определенной длины, имеющие постоянное сопротивление. В процессе функционирования они отдают одинаковое количество тепла по всей протяженности.

Одножильный кабель, как можно судить по названию, имеет одну жилу, двойную изоляцию и внешнюю защиту. Единственная жила выполняет функцию нагревательного элемента

При монтаже системы необходимо помнить, что одножильный кабель подключается с обоих концов, как на следующей схеме:

Схематически подключение одножильного вида напоминает петлю: сначала он подсоединяется к источнику энергии, потом протягивается (наматывается) по всей длине трубы и возвращается назад

Замкнутые отопительные контуры чаще применяют для обогрева кровельной водосточной системы или для устройства «теплого пола», но вариант, применимый к водопроводу, тоже существует.

Особенностью монтажа одножильного кабеля на водопроводную трубу является укладка его с двух сторон. При этом используется только внешний тип подключения

Для внутреннего монтажа одна жила не подходит, так как укладка «петли» займет много внутреннего пространства, к тому же случайное пересечение проводов чревато перегревом.

Двухжильный кабель отличается разделением функций жил: одна отвечает за нагревание, вторая – за подачу энергии.

Отличается и схема подключения. В «петлеобразном» монтаже необходимость отпадает: в результате кабель присоединяется одним концом к источнику питания, второй протягивается вдоль трубы

Двухжильные резистивные кабели используются для водопроводных систем так же активно, как и самреги. Их можно монтировать внутрь труб, используя тройники и уплотнители.

Главный плюс резистивного кабеля – невысокая стоимость. Многие отмечают надежность, длительный срок службы (до 10-15 лет), простоту монтажа.

Но есть и недостатки:

  • высокая вероятность перегрева в местах пересечения или близкого расположения двух кабелей;
  • фиксированная длина – нельзя ни увеличивать, ни укорачивать;
  • невозможность замены перегоревшего участка – менять придется полностью;
  • отсутствие регулировки мощности – она всегда одинаковая по всей длине.

Чтобы не тратиться на постоянное подключение кабеля (что нецелесообразно), устанавливают термостат с датчиками. Как только температура опускается до + 2-3°С, он в автоматическом режиме запускает нагрев, при повышении температуры до + 6-7°С энергия отключается.

Тип #2 – саморегулируемый

Этот тип кабеля является универсальным и может использоваться для различного применения: обогрева кровельных элементов и систем подачи воды, канализационных магистралей и емкостей с жидкостью.

Его особенность – самостоятельная регулировка мощности и интенсивности подачи тепла. Как только температура опускается ниже контрольной точки (предположим, +3°С), кабель начинает нагреваться без постороннего участия.

Схема саморегулирующего кабеля. Главное отличие от резистивного аналога – проводящая нагревательная матрица, которая отвечает за регулировку температуры нагревания. Изоляционные слои не отличаются

В основе принципа работы самрега лежит свойство проводника уменьшать/увеличивать силу тока в зависимости от сопротивления. При увеличении сопротивления сила тока уменьшается, что ведет за собой и уменьшение мощности.

Что происходит с кабелем в момент охлаждения? Сопротивление падает – сила тока увеличивается – начинается процесс нагревания.

Преимущество саморегулируемых моделей состоит в «зональности» работы. Кабель сам распределяет свою «рабочую силу»: тщательно прогревает остывающие участки и поддерживает оптимальную температуру там, где сильный нагрев не нужен.

Саморегулирующий кабель работает постоянно, и это приветствуется в холодное время года. Однако во время оттепели или весной, когда прекращаются заморозки, держать его включенным нерационально (+)

Чтобы полностью автоматизировать процесс включения/выключения кабеля, можно оборудовать систему термостатом, который “привязан” к уличной температуре.

Способы монтажа на водопровод

Существует два способа монтажа греющего кабеля – наружный и внутренний. В первом случае он крепится вдоль трубы (или наматывается на нее), во втором – заводится внутрь. Оба варианта имеют активное практическое применение, поэтому рассмотрим их более пристально.

Вариант #1 – наружный

Линейный монтаж кабеля вдоль водопроводной трубы выполняется легко. Провод фиксируется с одной стороны с помощью выдерживающих высокую температуру пластиковых хомутов или стекловолоконной самоклейки.

Держатели крепят с интервалом 0,3 м. Нельзя использовать крепления из металла. Высчитать длину кабеля несложно – она равняется длине трубы, которую необходимо обогреть.

Инструкция по линейной установке:

Для труб, заглубленных в грунт, кабель располагают не строго внизу или вверху, а чуть со смещением, которое можно назвать «позиция 8 (4) часов».

Кроме линейной установки используется монтаж по спирали – кабель навивается по всей длине трубы с равномерным шагом. Плюс – максимальный контакт с поверхностью трубы, минус – увеличенный расход материала.

Шаг между витками можно менять в зависимости от условий. Например, для участков, подвергающихся сильному замерзанию, его уменьшают – таким образом, вся поверхность трубы будет максимально прогрета

Навитой способ актуален для труб среднего и большого диаметра – канализационных, водосточных, но применяется и для нагревания водопроводов.

Вариант #2 – внутренний

Внутренний способ установки подходит не для всех труб, а только для водопроводов с сечением более 40 мм. В трубопроводах меньшего диаметра кабель будет частично перекрывать поток воды. Оснастить внутренним обогревом длинную трубу сложно, но для участков длиной несколько метров это один из лучших способов.

Легче всего протягивать кабель на вертикальных участках – сверху вниз. Процедура происходит с применением тройника и уплотнительной муфты, которая не дает шнуру соскальзывать.

В некоторых случаях внутренняя установка кабеля рациональнее внешней – например, для ремонта или замены элементов. Вставить и подсоединить готовую систему несложно, гораздо сложнее ее собрать.

Как правильно подготовить провода к вводу внутрь трубы, вы можете узнать из следующей инструкции.

Теплоизоляция греющих кабелей

Вне зависимости от типа кабеля, необходимо произвести утепление. Теплоизоляция монтируется поверх нагревательной системы и водопроводной трубы. Если водопровод вместе с греющим кабелем не поместить в герметичный «кокон», обогрев пойдет во все стороны, то есть большей частью в воздух.

Толщину теплоизоляционного слоя выбирают в зависимости от внешних факторов. Предположим, для монтажа в грунт достаточно и 20-30-миллиметрового слоя, тогда как для надземного исполнения потребуется утеплитель не менее 50 мм в толщину

В качестве надежных и эффективных утеплителей выступают пенополистирол или вспененный полиэтилен. Они устойчивы к влаге и создают некоторую защитную амортизацию для трубы, однако также нуждаются в защите.

По этой причине часто используют конструкцию «труба в трубе», когда водопроводные трубы, расположенные в грунте или на воздухе, вместе с утеплителем помещают внутрь еще одной трубы большего диаметра.

Какие характеристики важны для выбора?

Перед походом в магазин обязательно уточните диаметр водопроводной трубы, длину участка, который нуждается в обогреве, максимально низкую температуру воздуха (грунта) – так будет легче определиться с выбором, потому что предложений действительно много.

Итак, обращаем внимание на следующие моменты:

  • наличие защитной пленки – обеспечивает заземление и делает кабель более надежным;
  • тип наружной изоляции;
  • температурный класс и мощность;
  • компания-производитель.

Возможно, для канализационной системы и подойдет кабель с изоляцией из полиолефина, но для внутреннего монтажа в водопроводную трубу рекомендуем защиту из фторопласта. Для наружной установки сгодится фторполимер, который защитит и от влаги, и от ультрафиолета.

Если необходимо обогреть трубы небольшого диаметра, подойдет проводник низкотемпературного типа. Он нагревается до + 65 ºС, максимальная мощность – около 15 Вт/м

Среднетемпературные системы годятся для труб большего диаметра. Максимальная температура нагрева +120°С, мощность достигает 33 Вт/м.

Наиболее мощными считаются высокотемпературные системы с максимальной температурой до +190°С и удельной мощностью до 95 Вт/м. Однако их обычно в быту не применяют – это изделия для промышленного использования.

Подходящую мощность можно выбрать, ориентируясь на диаметр трубы. Например, для водопроводов с диаметром до 2,5 см подходят кабели мощностью 10 Вт/м, от 2,5 см до 4 см – 16 Вт/м, от 4 до 6 см – 24 Вт/м и т.д.

Есть несколько марок греющего кабеля, которые уже давно зарекомендовали себя только с лучшей стороны.

Известная продукция зарубежных компаний:

  • Nelson;
  • Lavita;
  • Devi;
  • Ensto;
  • Raychem.

Среди российских производителей выделяется компания ССТ (Теплолюкс), выпускающая качественные изделия бытового назначения.

Выводы и полезное видео по теме

Видеоролики дают возможность познакомиться с практическим применением инструкций.

Советы по установке греющего кабеля на трубу:

Вариант монтажа на стяжки:

Инструкция по подключению кабеля внутрь трубы:

Выбор и монтаж нагревательной системы для водопровода по силам даже новичку. С помощью теоретических знаний вы быстро разберетесь в типах кабелей, а для установки не нужно овладевать какими-то специальными умениями.

Результат работы может оказаться достойным: вы навсегда забудете о проблеме замерзания воды в водопроводе в холодный сезон.

Имеете опыт монтажа греющего кабеля для автономного водопровода? А может хотите поделиться впечатлениями об использовании нагревательного элемента? Пожалуйста, делитесь своим мнением и оставляйте комментарии.
