Технология и особенности прокладки канализационных труб в земле

Канализация частного дома состоит из внутридомового и наружного трубопроводов. Монтаж внутренней части системы водоотведения сложен, и требует профессионализма и применения спецтехники. На участках, где имеются надворные постройки, посадки или дорожное полотно, используют спецтехнику и канализационные трубы прокладывают методом горизонтального прокола.

Виды канализационных труб и их особенности

Выбирая трубы, нужно учитывать:

• способность хорошо справляться со своей главной задачей – водоотведением, не давать возможности мелкому мусору цепляться за внутренние стенки и скапливаться, образуя засоры;
• устойчивость к воздействию агрессивных веществ, содержащихся в сточных водах и почве;
• прочность, не позволяющая трубам деформироваться под тяжестью уложенного поверх трубопровода грунта.

Трубы для канализации имеют свои преимущества и недостатки, которые различаются в зависимости от материала, из которого они изготовлены:

Материал трубыПреимуществаНедостатки

Трубы из полимеров, кроме того, могут быть гладкостенными и гофрированными: первые более дешёвы, вторые – более прочны и эластичны.

Существуют также утеплённые трубы и трубы с встроенным нагревательным кабелем – их использование при монтаже мелкозаглубленной канализации.

Как укладывать канализационные трубы в грунт

Монтаж наружной канализации в грунт происходит в три этапа:

1. Подготовка траншей.
2. Монтаж трубопровода.
3. Обратная засыпка.

Роем траншею

Перед рытьём траншей для прокладывания канализации, производят расчёты конфигурации сети и определяют:

• Оптимальную геометрическую форму трубопровода: самым эффективным и простым в обслуживании будет трубопровод с минимальным количеством углов и ответвлений, если возможно – трубопровод ведут по прямой от дома к месту сброса сточных вод. Для обвода препятствий допустимо делать повороты трубопровода на угол 30-45 градусов. Прямые углы в канализационной сети недопустимы из-за увеличения давления сточных вод на стенки трубопровода и повышения вероятности образования заторов.
• Глубину траншей, позволяющую сохранить работоспособность каналов в зимний период: ниже глубины промерзания грунта на диаметр трубы плюс 15-20 см на песчаную подушку. Минимально допустимая глубина траншей – 0,5 м, оптимальная варьируется от 2 м в южных регионах России до 3,5 м – в северных.
• Угол наклона, обеспечивающий свободный ход сточных вод: обычно, достаточно уклона в 1-2 см на каждый метр трубопровода;
• Ширину траншей: к диаметру трубы прибавляют 40 см, при большой глубине и диаметре труб больше 20 см ширину траншей увеличивают для удобства монтажа.

После проведения расчётов приступают к землеройным работам. Небольшие траншеи выкапывают вручную, для рытья глубоких и длинных каналов используют экскаватор.

Подготавливают траншею для укладки канализационных труб в два или три шага:

1. Выкапывают траншею.
2. Выравнивают и утрамбовывают дно, убирают комья земли и камни.
3. В траншее, вырытой в рыхлой почве дополнительно устанавливают опалубку, чтобы предотвратить осыпание грунта во время работ.

На этом этапе можно проверить наличие препятствий для свободного стока воды. Для этого в траншею заливают воду и следят за тем, насколько свободно она проходит по каналу. При недостаточном уклоне скапливаются лужицы, при слишком резком повороте канала вода подмывает его стенки.

Выявленные проблемы решают до укладывания труб, увеличивая уклон траншеи и радиус поворота на проблемных участках.

Правила укладки

Способ соединения труб:

• сварные – для соединения потребуется сварочный аппарат, соединение ненадежно, узел может разгерметизироваться в результате коррозии или механического воздействия;
• фитинговые – соединяются при помощи фасонных элементов, в зависимости от типа фитинга может быть разборным и неразборным;
• раструбные – конец одной трубы вставляется в раструб другой, герметичность обеспечивает закреплённый в раструбе резиновый уплотнитель.

Для прокладывания внешней канализации используют трубы с диаметром сечения от 11 см.

Для обустройства канализации кроме труб потребуются тройники, боковое отверстие которых будет выполнять роль ревизии. Тройники монтируют в трубопровод с шагом 3-4 м для удобства обслуживания канализации.

Для распределения давления, которое оказывает на трубопровод закрывающая его земля, и предотвращения деформации и поломки труб необходима амортизирующая прослойка из песка.

1. Засыпают амортизирующую “подушку” из песка, утрамбовывают.
2. Раскладывают трубы в траншее. При фитинговом способе соединения проверяют наличие необходимых фасонных элементов, при раструбном – раскладывают трубы раструбами против направления стока.
3. Герметично соединяют участки трубопровода, начиная с подключения к выводу канализации из дома. Каждые 3-4 метра устанавливают тройники боковым ответвлением вверх, выводят ревизионные трубы выше уровня грунта и закрывают заглушками. Выводят трубопровод в место сброса сточных вод.
4. Проверяют герметичность соединений. Можно смазать стыки мыльным раствором и продуть трубопровод компрессором или пустить по трубам воду. В первом случае на местах нарушения герметичности появятся мыльные пузыри, во втором – будет подтекать вода.
5. Слоями засыпают песок по бокам от труб, утрамбовывают каждый слой.
6. Засыпают верхний слой амортизации и выполняют окончательную засыпку оставшейся после рытья траншей землёй. Засыпку делают с запасом – постепенно земля осядет под собственным весом.

Обратите внимание! Нижнюю и боковые песчаные подушки утрамбовывают, чтобы предотвратить перекосы трубопровода. Верхний слой амортизации и грунт не утрамбовывают, чтобы не деформировать трубы.

Метод горизонтального прокола

Проложить наружную канализацию можно и без рытья траншей – методом горизонтального прокола. Такой способ актуален для участков, на которых имеются надворные постройки, дорожное полотно или выполнен ландшафтный дизайн, и землеройные работы нежелательны. Подходит метод для выведения канализации с участка в общую канализацию, если на пути имеются серьёзные препятствия, например, дорога.

При помощи буровой установки ГНБ – горизонтально-направленного бурения – прокладывают скважину, расширяют её и протягивают металлическую или пластиковую трубу. Работы выполняются поэтапно, для каждого действия – свой набор насадок, закрепляемых на буровой штанге установки.

1. На штангу закрепляют буровую головку, имеющую скошенный край. Головка облегчает продвижение буровой штанги при бурении горизонтально-направленной пилотной скважины.
2. Буровую головку заменяют на расширитель обратного действия – риммер. Эта конусная насадка при прохождении через пилотную скважину расширяет её. Готовая скважина имеет сечение примерно в 1,5 раза больше, чем у прокладываемой трубы.
3. К расширителю, выведенному с противоположного от буровой установки конца скважины, прикрепляют петлю. Петлей захватывают конец трубопровода и протягивают трубопровод по скважине.

Оператор буровой установки при помощи локатора контролирует направление и интенсивность движения буровой головки и риммера.

Утепление канализации

Если грунт промерзает больше чем на 1 метр, то рытье траншеи нужной глубины вручную потребует больших трудозатрат.

Чтобы решить проблему, можно выкопать траншею экскаватором и уложить канализацию обычным способом, а можно уменьшить глубину укладывания трубопровода, а сами трубы – теплоизолировать.

Варианты утепления канализации:

• Трубопровод утепляется рулонным теплоизолирующим материалом на этапе укладывания в траншею. В этом случае сначала застилают утрамбованный песок утеплителем, а на него укладывают трубы. После соединения трубопровода и проверки герметичности трубы обматывают утеплителем и закрепляют стыки проволокой или капроновой бечёвкой.
• Для защиты от теплопотерь используется утеплитель формового типа, соответствующий диаметру используемых труб. Такой утеплитель надевается непосредственно на трубы, сверху вся конструкция оборачивается слоем гидроизоляции, стыки заклеиваются строительным скотчем. Делается это для предотвращения попадания влаги из почвы в утепляющий материал, вследствие чего он может потерять свои теплоизоляционные свойства.
• Выполняют монтаж греющего кабеля вдоль трубопровода. Кабель можно использовать отдельно или в качестве дополнения к утепляющему материалу. Нагревательный элемент прикрепляют к трубопроводу снизу. На трубу продольно наклеивают клейкую алюминиевую ленту, протягивают по ленте греющий кабель и закрывают его ещё одним слоем алюминиевой ленты. Кабель можно включить в систему антиобледенения крыши и водостока или подвести к отдельному блоку питания.
• Трубопровод монтируют из готовых утеплённых труб. Такие трубы ещё на стадии производства снабжаются теплоизолирующим слоем, кроме того, существуют трубы, дополнительно оснащённые нагревательным элементом. В этом случае дополнительное утепление не требуется. Особое внимание при монтаже уделяют герметизации стыков, так как при попадании в швы влаги теряются теплоизоляционные свойства утеплителя.

Технология прокладки канализационных труб в земле

Без канализации создать в частном доме или квартире комфортные условия проживания невозможно. Подобные системы являются неотъемлемой составляющей нашего быта.

По внутренним трубопроводам стоки вначале транспортируются во внешние магистрали, достигая в конечном итоге септиков или резервуаров-накопителей.

Но только правильная укладка канализационных труб обеспечит полноценную утилизацию отходов жизнедеятельности человека.

Прокладывать канализационные трубы в земле следует по определенным правилам

Выбор материалов для монтажа

Для таких целей допускается применять изделия, произведённые из различного сырья. Ещё не так давно прокладка наружной канализации частного дома осуществлялась исключительно чугунными трубами.

Сегодня же монтаж внешней сети выполняется, как правило, с использованием полимерных изделий. Обусловлено это тем, что чугун не столь долговечен по сравнению с пластиком и чугунные изделия очень тяжёлые.

Внимание!

Так что в этом случае выбор технологии прокладки канализационных труб в земле, как правило, предполагает использование спецтехники.

Пластиковые канализационные трубы выгодно отличаются не только малым весом. Им присущи ещё и следующие достоинства:

• легко выдерживают воздействие химически активных веществ;
• не подвержены коррозии;
• гладкая внутренняя поверхность. Благодаря этому свойству в полости труб не формируются отложения, приводящие к снижению пропускной способности трубопровода.

При укладке канализационных труб в траншею вышеуказанные свойства важны, поскольку ремонт, замена или их прочистка потребует проведения земельных работ. А это – потеря времени и дополнительные расходы.

Трубы из пластика намного практичнее и легче чугунных и металлических аналогов

Кроме того, изделия из пластика обладают такими свойствами:

• не проводят электрический ток. Сегодня это особенно актуально, поскольку в современном частном доме или в квартире присутствуют различные бытовые электроприборы;
• абсолютно нетоксичны;
• недорого стоят;
• могут образовывать магистрали различной конфигурации. Но без знаний, как правильно уложить трубу канализации в траншею, воспользоваться этим преимуществом не удастся.

Кроме того, во время эксплуатации пластиковые изделия не утрачивают свой довольно пристойный вид.

Так что укладка труб канализации в частном доме или квартире, даже если они не будут окрашены, не испортит интерьер санузла или ванной комнаты.

А на кухне трубы обычно прячутся в напольном шкафчике под мойкой.

Санитарные нормы и правила

Укладка канализационных труб своими руками в квартире или частном доме должна выполняться в соответствии с требованиями, содержащимися в Санитарных Нормах и Правилах от 1985 года.

Там же присутствуют рекомендации по производству работ, касающихся глубины заложения трубопровода в почву и другая не менее важная информация относительного того, как правильно проложить трубы канализации в земле.

Трубы для системы водоотведения укладывают в траншеи определенной глубины

В этом нормативном документе, в частности, сказано, что глубина пролегания трубы должна быть не меньше 30-50 см от уровня промерзания грунта в конкретном регионе (расчёт расстояния проводится от нижней части трубопровода). Если укладка канализационных труб выполняется на участках с высокой нагрузкой на поверхность почвы (например, под дорогами), проложить трубы придётся поглубже (до 9 метров).

Прокладка канализационных труб в земле должна выполняться на основе следующих принципов:

1. В местах, где вы планируете проложить систему отвода нечистот частного дома, обязательно уплотните почву. Этим вы предотвратите размывание коммуникации грунтовыми водами в период обильных атмосферных осадков.
2. Прокладка наружной канализации будет выполнена правильно лишь при соблюдении оптимального уклона магистрали. Он должен составлять 1-2 см на каждый погонный метр трубопровода. Необходимость выполнения данного требования обусловлена тем, что в бытовой системе утилизации сточных вод нет напорного давления. Таким образом, при отсутствии уклона канализационных труб нечистоты не будут перемещаться к септику, сливной яме либо дренажному колодцу и магистраль очень быстро засорится со всеми вытекающими отсюда неприятными последствиями.
3. Технология прокладки канализационных труб в частном доме предусматривает, что там, где магистраль делает крутой изгиб, в траншее необходимо установить специальный колодец. Это тоже упростит проведение ремонтных работ и позволит оперативно заменить пришедший в негодность сегмент трубопровода.

Существует ещё одно важное правило относительно того, как проложить трубу канализации в земле.

Его соблюдение обеспечит надёжность и удобство эксплуатации системы. Звучит оно так: дно траншеи необходимо покрыть слоем песка толщиной не менее 15 см.

Таким же слоем рекомендуется засыпать трубопровод сверху.

Трубы прокладываются под уклоном, уровень которого рассчитывается заранее

Такая засыпка предотвратит трудности с доступом к трубам в случае необходимости ремонта.

Прокладка канализационных труб. Последовательность действий

Перед тем, как проложить трубы канализации в частном доме, необходимо выкопать траншею. Сделать это можно с помощью специальной техники (например, экскаватором) либо вручную. Независимо от метода, копать следует с соблюдением стандартов для ширины и глубины этого рва.

Прокладка труб канализации по общепринятой технологии предусматривает использование труб диаметром 110 миллиметров. Ширина траншеи в этом случае должна быть не меньше 60 сантиметров. При большем сечении труб ширина рва тоже увеличивается.

И ещё один немаловажный момент, который необходимо учесть, если вы хотите проложить канализацию частного дома правильно. Начинать эту работу следует от фундамента строения.

Важно!

В том случае, когда вывод трубы из дома отсутствует, вырежьте под фундаментом отверстие и осуществите подвод магистрали под него. Если же вывод имеется, на конец трубы, который выходит из здания, наденьте раструб.

При этом особое внимание уделите центровке соединяемых элементов трубопровода канализации.

В большинстве случаев на всём протяжении системы отвода нечистот присутствуют повороты и изгибы, которые являются одной из основных причин выхода её из строя.

Именно там начинают появляться отложения, полностью перекрывающие путь утилизируемым стокам. Опытные мастера, безусловно, знают, как уложить трубы канализации в частном доме, чтобы не допустить данного явления.

Поэтому будет нелишним прислушаться к советам профессионалов. Обобщить их можно так: прокладывать трубы канализации необходимо с применением отводов, имеющих различные углы – начиная от 15 и заканчивая 90 градусами.

А чтобы обеспечить удобство доступа к потенциальным местам засоров, над всеми коленами рекомендуется монтировать ревизии.

К местам соединения труб должен быть доступ через ревизионный колодец

После того, как вывод из дома будет сформирован, уложите трубы в траншею раструбами вниз и приступайте к их соединению. Делайте это так: смажьте кромки специальным веществом и до упора установите трубы в раструб.

Чтобы надёжно и правильно соединить элементы инженерной коммуникации, причём неважно какой — частного дома или квартиры, можно использовать один нехитрый приём.

Совет!

Заключается он в предварительном нанесении на трубы отметок, определяющих глубину их вхождения в раструб. В соответствии с ними и проводите окончательное соединение.

После того, как все сегменты будут соединены, приступайте к работам по утеплению канализационных труб. Это необходимо, если глубина укладки труб находится в слоях грунта, промерзающих при низких температурах.

На завершающем этапе монтажа внешней канализации засыпьте траншею. Технология засыпки предполагает проведение проверки уклона системы. Ведь в процессе соединения всех элементов этот показатель может измениться.

Не зная, как прокладывается канализация в частном доме правильно, многие наши соотечественники уделяют этому этапу мало внимания. Однако он также должен выполняться с соблюдением определённых требований.

Основное из них звучит так: заполнение траншеи землёй следует проводить слоями толщиной порядка 5 сантиметров. Утрамбовывать их следует только сбоку от трубопровода.

Так будет исключена вероятность деформирования или повреждения труб.

Засыпать траншею с трубами следует мягким грунтом без крупных и твердых камней

И несколько слов о том, как прокладываются канализационные трубы в частном доме и в квартире. В принципе, подход к решению данной задачи идентичен. Ведь сточные воды появляются именно в жилом помещении и лишь потом выводятся наружу.

Так, если говорить о разводке труб загородного коттеджа и современной квартиры, то необходимо выполнять следующие требования:

• соблюдать угол наклона трубопровода;
• минимизировать количество его поворотов и изгибов.

Поскольку бытовая канализация безнапорная, при сборке трубопровода допускается применять простейшее раструбное соединение. Его герметизация осуществляется с помощью резиновой манжеты. Размещать её во внутреннем пазе раструба необходимо до начала процедуры соединения.

Основное отличие в методике подхода к решению вопроса, как прокладывается канализация частного дома и квартиры заключается лишь в том, что в первом случае присутствует наружная часть – проложенный в грунте трубопровод, ведущий к септику либо к магистрали центральной канализации.

В любом случае выполнить эту работу можно своими руками. При условии соблюдения всех рекомендаций профессионалов, надёжность системы канализации будет высокой, а срок службы – продолжительным.

Прокладка канализационных труб в земле. Технология

Из внутренних трубопроводов стоки транспортируются по внешним до резервуаров-накопителей или септиков. Чтобы эта функция выполнялась на должном уровне, необходимо обеспечить верную укладку труб.

Чаще всего для монтирования канализационной сети используют полимерные трубы из полипропилена, полиэтилена и поливинилхлорида, окрашенные в оранжевый цвет.

При наличии динамических нагрузок, оказываемых на трубопроводы сети. Стоит выбрать гофрированные полимерные трубы, состоящие из двух слоев материала.

Соединение производится с помощью фасонных частей, обычно в раструб.

Такие трубопроводы меньше подвергаются коррозии, долговечны и благодаря низкой шероховатости стенок не создают засоров и обрастаний. Их закладывают на глубину менее 3м.

1. Земляные работы. Сначала нужно правильно выкопать траншею, лишь затем начинается прокладка канализационных труб в земле. Технология этого процесса такова:
   • Определение глубины траншеи – согласно с нормативными документами она должна быть больше, чем глубина промерзания почвы в зимнее время, а так же следует учитывать расположение грунтовых вод
   • Подготовка траншеи – выравнивание поверхности дна, выполняется уклон согласно расчетам (обычно 1-2 см на погонный метр), засыпается подложка из щебня толщиной 15 см и ее уплотнение, а так же в моментах соединения трубопроводов и фасонных частей делаются небольшие приямки
2. Строительные работы. Укладывать трубы следует начинать от фундаментов зданий:
   • Укладывание трубопроводов в траншеи раструбом вниз и очистка их кромок
   • Смазывание кромок специальным веществом и установка трубы в раструб до упора
   • Соединение всех остальных частей

   Повороты на магистральной линии сооружаются величиной 15, 30 и 45 градусов. Каждые 15 метров трубы оборудуют ревизией или прочисткой.

3. Засыпка траншеи является завершающим этапом строительных работ, после того, как осуществлена прокладка канализационных труб в земле. Технология засыпки предусматривает проверку угла уклона системы после соединения всех элементов. Для того, чтобы заполнить траншею, используется почва, образовавшаяся в процессе выемки, которая прежде измельчается и избавляется от крупных включений.

   Траншею постепенно заполняют землей, каждый слой толщиной примерно 5 см трамбуют насыпь только в боковой части трубопроводов. Над ними проводить утрамбовку запрещено, так как не исключается возможность деформации или повреждения трубы.

Трубопроводы, нуждающиеся в утеплении – это обычно те, которые располагаются выше отметки промерзания почвы либо же выпуски из внутренней канализации.

Внимание!

Обычно в этих целях применяют полимерные утеплители типа стенофлекс или энергофлекс. Теплоизоляция размещается вокруг трубопроводов и хорошо закрепляется стяжками или проволокой.

Только после монтажа утеплителя и проверки уклона сети можно проводить обратную засыпку траншеи.

Рекомендуется насыпать над утеплителем слой песка толщиной 10-15 см, после чего засыпать грунт и трамбовать его так же, как описано выше.

Следует помнить о том, что при наличии поломок в канализационной сети целесообразнее будет не менять отдельный элемент, который вышел из строя, а произвести полный демонтаж системы. Это будет более надежно и экономно.

Процесс, который можно выполнить самостоятельно – это строительство системы и прокладка канализационных труб в земле. Технология его несложная, и если выполнить все рекомендации, описанные в этой статье, срок эксплуатации системы канализации будет долгим, а ее надежность – высокой.

При обустройстве наружной канализации на приусадебном участке наиболее разумным решением будет прокладка труб в земле, когда септик располагается на расстоянии от жилых построек. Это безопасный вариант, который соответствует санитарно-гигиеническим требованиям. Многое при этом зависит типа труб, а также от того, какая технология используется.

Выбор трубопровода

Когда необходимо проложить трубопровод от дома к септику, могут применяться канализационные трубы из разных материалов. На сегодняшний день самыми популярными являются изделия трех разновидностей:

• асбестовые;
• чугунные;
• пластиковые.

Трубы из асбеста обладают высокой устойчивостью к воздействиям агрессивных сред, в том числе щелочных.

Укладка асбестового трубопровода в траншею в грунте не представляет особой сложности, он имеет средний вес и прост в работе. В то же время, асбест – это не слишком прочный материал.

Сделанные из него трубопроводы чувствительны к механическим воздействиям даже в земле.

Чугун тоже сохраняет свои эксплуатационные качества независимо от условий окружающей среды, но прокладка сделанных из него труб нежелательна.

Хотя чугунные трубопроводы, в отличие от асбестовых, очень прочны, это не делает их надежными.

Изделия подвержены коррозии и со временем сильно изнашиваются, так что правильно их укладывать только в тех местах, где есть возможность осуществления ремонта поврежденных участков сливной системы.

пластиковые трубы для монтажа под землей

Пластиковые трубы более долговечны, их можно уложить в грунте на любой глубине.

Важно!

Эти изделия лучше всех подходят для обустройства наружной канализации, ведь они не подвержены действию коррозии.

Для изготовления пластиковых труб используются разные материалы, поэтому продукция может иметь разную маркировку:

• ПЭ – полиэтилен;
• ПВХ – поливинилхлорид;
• ПП – полипропилен.

Из этих же видов пластика может быть изготовлен септик. Это облегчает монтаж: желательно, чтобы и трубопровод, и резервуар для накопления отходов были сделаны из одного и того же материала, что обеспечит более продолжительный срок службы системы.

Трубы, прокладка которых осуществляется в земле, окрашивают в оранжевый цвет. Это сделано для того, чтобы легче было отличить их от коммуникаций другого назначения.

Также особенность подземных канализационных труб – толстые стенки, способные выдержать грунт сверху.

Кроме того, изделия обладают более гладкой поверхностью внутри, за счет чего облегчается сток нечистот.

Как избежать промерзания трубопровода

Во время холодов отходы в трубопроводе могут замерзать, закупоривая его.

Особенно актуальна эта проблема для протяженных в земле трубопроводных систем, когда расстояние до септика составляет несколько десятков метров.

Чтобы избежать затруднений, рекомендуется использование специального кабеля, который подключается к электросети и обеспечивает прогрев трубопроводной системы. В зависимости от принципа работы, такой кабель может быть:

• Резистивным. По способу действия напоминает обычный ТЭН, какой применяется в конструкции обогревателей и чайников;
• Саморегулируемым. Изменяет электрическую проводимость в зависимости от условий окружающей среды.

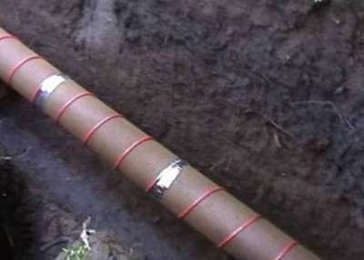

схема теплоизоляции трубопровода с помощью кабеля

Саморегулируемые кабели более практичны, их степень нагрева на разных участках наружной трубы может различаться.

Эта технология основана на способности материалов изменять электрическую проводимость вслед за повышением или уменьшением температуры окружающей среды.

Резистивные нагревательные элементы не обладают такой возможностью, их сопротивление является постоянным.

Кабель можно уложить внутри трубопровода, но делать так не стоит, ведь щелочная среда приведет к его разрушению. Правильно обматывать кабелем трубу снаружи.

Чтобы грунт не причинил вреда изделию, нагревательный элемент дополнительно фиксируют на поверхности трубопровода с помощью алюминиевой ленты. Сверху обустраивают слой теплоизоляции на основе минеральной ваты.

Иногда выполняется укладка опилок, керамзита или шлака, но в таком случае придется строить деревянный короб или использовать вместо него специальные лотки из железобетона.

Выполнение монтажных работ

Требования к конструкции системы

Чтобы правильно проложить трубы, необходимо придерживаться ряда требований. К примеру, углы поворотов трубопровода должны быть пологими – это предотвратит заторы.

Не рекомендуется выполнять соединять труб перпендикулярно. Если же такой поворот неизбежен, на месте углового соединения в грунт вкапывают колодец для осмотра.

Наклон стока со стороны дома к септику должен составлять 2 сантиметра на погонный метр. При меньшем наклоне отходы будут скапливаться в системе.

Совет!

Диаметр трубопроводов, подключенных к раковинам и ваннам, должен составлять не меньше 50 миллиметров.

Сечение канализационных труб, подведенных к унитазу, больше в два раза, и достигает 100 миллиметров.

колодец для осмотра трубопровода

Установка трубопровода

После выбора походящего трубопровода необходимо выкопать траншею по направлению к септику. Она не должна иметь резких поворотов и наклонов. Ее глубина должна быть ниже того уровня, где грунт промерзает зимой. Это, вместе с кабелем, защитит канализацию от появления ледовых заторов.

Глубина траншеи в земле увеличивается по мере приближения к септику. Чтобы избежать затруднений, укладка трубопровода осуществляется по заранее натянутому шнуру. Эта технология позволяет безошибочно определить оптимальный наклон стока.

Чтобы прокладка наружной канализации прошла успешно, в траншею засыпают слой песка и утрамбовывают его на дне.

Важно, чтобы в земле трубопровод не соприкасался с булыжниками и другими крупными предметами: это деформирует его, и в месте повреждения образуется затор.

Не торопитесь закапывать систему, ведь еще нужно провести испытания и убедиться, что все правильно сделано. Возможно, понадобится повторная укладка трубопровода.

Наконец, когда прокладка трубопровода завершена, его закапывают. Одновременно в некоторых местах, например, под проездами, в траншею устанавливают защитные изделия из железобетона. Это снизит нагрузки на грунт и продлит срок службы трубопровода.

Как уложить трубы канализации: прокладка в земле

Сегодня трудно представить комфортные условия проживания в доме или квартире без канализационной системы. Она в свою очередь состоит из внутренних и наружных сетей.

При помощи внутреннего канализационного трубопровода стоки собираются от санитарно-технических приборов и выводятся в наружные сети, для обустройства которых прокладка канализационных труб проводится под землёй.

Оттуда стоки попадают в накопительные резервуары, локальные или центральные септики.

Чтобы утилизация отходов и транспортировка стоков выполнялась согласно санитарным нормам, укладку труб нужно выполнять по всем правилам, о которых мы и поговорим в нашей статье.

Лёгкий пластик имеет неоспоримое преимущество перед чугуном

Если вы не знаете, какие изделия лучше использовать для того, чтобы проложить канализацию в грунте, то вам стоит знать, что до недавнего времени применяли чугунные изделия, но они уступили место более долговечным не подверженным коррозии полимерным элементам. Помимо этого, отвечая на вопрос, какие трубопроводы лучше использовать для обустройства канализации, стоит учитывать и вес изделия. Так, чугунные трубы очень тяжёлые, что затрудняет их монтаж. Лёгкий пластик имеет неоспоримое преимущество перед чугуном.

Изделия из полимерных материалов имеют следующие преимущества:

• Устойчивы к воздействию химических веществ с агрессивными свойствами.
• Обладают коррозионной стойкостью.
• Легко и быстро монтируются.
• Имеют небольшой удельный вес.
• Идеально гладкая поверхность внутри снижает вероятность возникновения засоров.

Если вы ещё сомневаетесь, какие трубы прокладывать для обустройства канализации под землёй, вам стоит ознакомиться с дополнительными характеристиками пластика:

• Изделия из полимеров не проводят электрический ток. Это актуально не только для наружной прокладки, но и при монтаже в доме, где есть множество бытовых электроприборов.
• Материал нетоксичный.
• Приемлемая цена. Этот факт часто оказывает существенное влияние на то, какие трубы использовать для прокладки канализации.
• Трубы можно легко и быстро соединить при помощи раструбов, сварки или фасонных изделий в магистрали различной конфигурации. Однако для этого нужно знать правила выполнения работ и технологию монтажа.
• Если такие трубы уложить в ванной или санузле, то они не испортят внешний вид помещения, поскольку имеют пристойный вид, который не меняется с годами эксплуатации.

Классификация

Укладка канализационных труб внутри дома обычно ведётся с использованием изделий серого цвета

Укладка канализационных труб внутри дома обычно ведётся с использованием изделий серого цвета.sНаружные сети прокладываются с применением полимерных трубопроводов оранжевого цвета.

При этом могут использоваться два вида труб:

1. Гладкие полиэтиленовые и полипропиленовые трубы оранжевого цвета подходят для обустройства систем автономной канализации коттеджа или частного дома. Эти трубы стоит выбирать, если канализация под землей проложена на небольшой глубине (до 3 м), а сами трубы не будут подвергаться значительным нагрузкам, например, от автомобилей, движущихся по поверхности.
2. Гофрированные двухслойные изделия из ПП и ПЭ стоит использовать, если сети нужно уложить на значительной глубине (от 2 до 20 м), а также под пешеходными и автомобильными дорогами.

Нормы и правила прокладки

Внимание: согласно нормативным документам глубина прокладки трубопровода должна быть на 300-500 мм ниже отметки, на которую промерзает почва в конкретном регионе

Укладка канализационных труб в обычной квартире или загородном доме должна выполняться с соблюдением норм. Правила и рекомендации по укладке таких сетей оговорены в соответствующем СНиП. Там же даются указанию по поводу выбора глубины прокладки изделий, которая зависит от разных факторов.

Согласно вышеизложенным нормам глубина закладки канализационного трубопровода будет приблизительно такой в разных регионах России:

• в северных районах нашей страны трубы прокладываются на глубине 3-3,5 м;
• в регионах, расположенных в средней полосе, изделия укладываются на 2,5-3 м ниже поверхности почвы;
• на территориях поблизости с Чёрным морем эта величина равна 1,25-2 метра.

Прокладка канализационных труб в земле выполняется с соблюдением следующих правил:

1. Почву в траншеях, где будут укладываться трубы, необходимо уплотнить. Это нужно для того, чтобы защитить дно траншеи от размывания грунтовыми водами во время обильных осадков.
2. При укладке труб важно соблюдать необходимый уклон магистрали для удаления стоков самотёком. С таким же уклоном должно идти и дно траншеи. Превышение должно составлять 10-20 мм на каждый метр трубопровода. При несоблюдении уклона стоки будут медленно перемещаться и в системе могут возникать засоры. Если удаление сточных вод будет напорное, то уклон не требуется.
3. Если канализация под землей делает поворот или изгиб, то в этом месте обязательно устанавливается ревизионный колодец. Всё дело в том, что на таком участке велика вероятность образования засора, который удобней прочищать через этот люк.
4. Такие же смотровые колодцы необходимо делать на тех участках, где есть значительный перепад по высоте прокладки.
5. При значительной протяжённости сети колодцы монтируются через каждые 15 м.
6. На дне траншеи обязательно выполняется прослойка из трамбованного песка высотой не менее 15 см. Также песком засыпается трубопровод сверху.

Технология прокладки труб

Чтобы система канализации реже засорялась, следует стараться использовать как можно меньше поворотов и изгибов трубопровода

Технология укладки канализационных труб подразумевает соблюдение следующей последовательности действий:

1. После выполнения разметки на участке копаются траншеи. Это можно делать при помощи строительной техники или вручную лопатой. Ширина и глубина траншеи должна соответствовать проекту. Поскольку для прокладки наружной канализации в частном доме используются трубы диаметром 11 см, то достаточно траншеи шириной 60 см. Если сечение трубопровода больше, то ширина траншеи увеличивается.
2. Копать траншею стоит от фундамента дома, а именно от того места, где установлена гильза для выпуска канализационных труб. Если отверстия под гильзу нет, то его необходимо проделать на нужной высоте в основании дома. На выпуск трубопровода из дома одевается специальный раструб.
3. После выравнивания и трамбовки дна траншеи выполняем песчаную подушку. Для этого насыпаем песок слоем 15 см, смачиваем его и тщательно трамбуем.
4. Теперь можно приступать к укладке трубопровода. Для этого изделия укладываются в траншеи раструбами вниз для облегчения соединения.
5. Для сборки системы кромки труб смазываются специальным веществом или жидким мылом. Это облегчит проскальзывание одного элемента в другой. Труба до упора вставляется в раструб. Чтобы трубы заглубить в раструб на нужную глубину, на изделии можно сделать отметки, по которым удобно контролировать правильность соединения. Также не забывайте, что перед установкой в раструб необходимо вложить резиновые герметизирующие манжеты.
6. Чтобы система канализации реже засорялась, следует стараться использовать как можно меньше поворотов и изгибов трубопровода. Обычно для этого используют отводы с углами 15-45 градусов. Для облегчения доступа к местам потенциального засорения над ними делают ревизионные люки. Также же люки устраивают в месте соединения труб.
7. После сборки системы и проверки правильности уклона можно приступать к работам по утеплению. Такие мероприятия необходимо использовать, если глубина закладки труб находится выше точки промерзания. Для этого можно взять греющий кабель, который прокладывается в траншею вместе с трубой, минеральную вату, цилиндрический утеплитель из базальта или пенополистирола и т.п.
8. Теперь можно приступать к засыпанию траншеи. Для этого трубопровод сначала засыпается песком, который аккуратно уплотняется. После этого засыпку разрешено выполнять грунтом, который был извлечён при копании траншеи. При этом работу выполняют послойно по 10-15 см с последующей трамбовкой каждого слоя. Уплотнять грунт разрешено только по бокам от трубопровода. Над трубами это делать запрещено. Так вы защитите трубы от повреждения или деформации.

Прокладка канализационной трубы в земле

Планируя строительство нового дома, мы учитываем свои финансовые возможности, но очень часто случается так, что расходы значительно больше чем предполагалось.

Денег уже практически нет, но еще не все коммуникации подведены.

Как выйти из сложившейся ситуации? Сократить свои расходы можно, если прокладка канализационной трубы в земле и внутри дома сделана самостоятельно.

В данной статье расскажем о технологии прокладки канализационных труб в закрытой системе канализации. А начнем мы с проекта системы.

Проект системы

Проект канализации

При разработке проекта автономной канализации на участке учитываются следующие факты:

• Состав грунта на участке.
• Уровень грунтовых вод.
• Глубина промерзания почвы.
• Механические нагрузки на систему.

В проекте указываются расположения всех точек канализационных сливов внутри дома и во дворе, месторасположение септика, точка водозабора, линия монтажа труб канализации, места поворота, стык внутренней и внешней трубы, установка ревизоров.

На стадии проектирования определяется из какого материала лучше использовать трубы, необходимость проведения теплоизоляционных работ, количество переходников, нужно ли оборудовать дренажную систему.

Особенности укладки труб

Особенности укладки канализационных труб

Чтобы система отвода сточных вод действовала безотказно необходимо учитывать факторы, влияющие на ее работу:

1. Для автономной канализационной системы используют трубы диаметр которых не меньше 110 мм.
2. Сантехническое оборудование к системе можно подключать трубами, имеющими диаметр 50 мм.
3. Горизонтальный угол переходников и отводов должен быть равен 45 градусам.
4. Делать уклон канализационной трубы от точки слива к септику. На погонный метр трубы уклон должен быть не меньше 2 см.
5. Для канализации, проходящей через участок, устанавливаются смотровые и ревизионные колодцы.
6. Трубопровод канализационной системы утепляют, если он проложен выше уровня промерзания грунта.
7. Для герметизации соединений используется силикон или специальный герметик.
8. Система канализации начинается с точки слива и завершается очистным сооружением или приемником стоков.
9. Для вывода газовых накоплений вся система оборудуется вентиляционными отверстиями.
10. Для укладки чугунной трубы нужна специальная техника.
11. Монтаж канализационной трубы начинается после разметки всей системы на участке.

Самостоятельно сделать систему канализации без использования тяжелой техники можно, если выбрать полимерные или пластиковые трубы.

Канализационная система из полимерных труб

Система из полимерных труб

Многие владельцы загородных домов отказываются от использования для системы канализации чугунных труб из-за их большого веса и трудоемкого монтажа, выбирая более современные изделия из пластика. Легкие по весу трубы можно прокладывать без дополнительной рабочей силы. Кроме этого пластик отличается прекрасными показателями прочности и устойчивости к воздействию агрессивной среды.

Внутренняя часть канализации

Для внутренней части канализации лучше использовать поливинилхлоридные трубы. Они прекрасно выдерживают стоки разной температуры.

Изделия отлично выдерживают давление почвы и ее промерзание, не теряя формы и не трескаясь.

Кроме этих характеристик, трубы и септики из полиэтилена и полипропилена не поддаются коррозии и полностью герметичны.

Внимание!

Соединительные детали также выполнены из этих материалов, что дает возможность проложить качественный трубопровод системы слива стоков.

Полипропиленовые трубы

Правила прокладки канализационной трассы требуют соблюдения одного важного условия — отсутствие резких поворотов и перепадов уровней.

Именно в этих местах чаще всего образуются пробки. Специалисты рекомендуют в перепадных колодцах и местах поворотов устанавливать ревизоры или смотровые колодцы.

Монтаж

Монтаж на участке

Тщательно изучена вся необходимая информация, просчитана глубина прокладки, закуплены нужного диаметра трубы и переходники, выбрано очистительное сооружение и теперь можно приступать к процессу укладки.

Подготовительные работы

В первую очередь необходимо выкопать котлован для выгребной ямы или септика в месте предусмотренном проектом.

После этого приступить к рытью траншей для прокладки труб.

Глубина котлована и траншеи должна быть минимум на 20 см ниже запроектированного уровня монтажа элементов канализации.

Проверка уровня

Для хорошей работы всей системы важно соблюдать запроектированный уклон прокладки труб.

На ровной поверхности участка глубина траншеи возле дома будет меньше чем возле септика.

Если участок имеет естественный уклон от дома до септика, достаточно просто выкопать траншею одинаковой глубины по всей длине трубопровода.

Траншея для канализационной трубы

Дно выкопанной траншеи необходимо хорошо утрамбовать и засыпать слоем песка или щебня средней фракции. Глубина прокладки труб в траншее может быть совершенно разной.

При высоких грунтовых водах трубу и глубоком промерзании грунта траншею роют глубокую, а трубу в ней укладывают как можно выше.

При низких грунтовых водах труба укладывается по центру траншеи или ближе ко дну.

Теплоизоляция труб

Перед укладкой проверьте трубы на содержание мусора. При необходимости трубы хорошо прочистить.

Монтаж канализационных труб начинают с точек слива в доме, выводя одну трубу на улицу.

Потом от дома, трубы укладывают в сторону септика или выгребной ямы, присоединяя по пути другие ветки от уличных сливов.

Монтаж канализации

Трубы соединяют как можно плотнее с силой проталкивая до упора. Когда трубы будут полностью соединены и уложены, необходимо тщательно обмотать их любым теплоизоляционным материалом.

Кроме ревизоров и смотровых колодцев, возле дома установите вентиляционную трубу. Если канализационная магистраль длинная, можно установить еще одну или две трубы.

В сливной яме или септике должна быть своя вентиляция.

Смотровой колодец

Если все хорошо, канализационную трассу сначала засыпать 15 см слоем песка с цементом, а потом грунтом. Ревизоры и смотровые колодцы должны быть над уровнем почвы минимум на 20 см.

Важно!

Теперь у вас есть вся информация о том, как проложить трубу под землей так, чтобы система канализации работала без сбоев.

В дополнение к изложенному материалу рекомендуем просмотреть видео о прокладке канализационных труб своими силами.

Если вы делали канализационную систему самостоятельно, поделитесь своим опытом с нашими читателями, оставляя комментарии к статье.

Посмотрите видео о монтаже канализационной системы:

Посмотрите видео о прокладке наружной канализации:

Последняя редакция: 14.05.2015 Узун Наталья Юрьевна

Укладка канализационных труб в траншею – все тонкости процесса

Обустройство наружных систем канализации производится с учетом Санитарных норм и правил 1985 года, которые содержат необходимые рекомендации по правилам выполнения подобного вида работ, глубине заложения трубопровода в грунт и другую важную информацию.

В соответствии с этими правилами трубы следует укладывать на глубину не менее 30–50 сантиметров от уровня промерзания земли в конкретной местности (расчет расстояния ведется от нижней части трубного изделия).

Если сеть обустраивается на участках, где фиксируется высокая нагрузка на поверхность грунта (например, под автодорогами), закладывать трубы нужно поглубже (до девяти метров) или же предусматривать их дополнительное утепление специальными средствами. Правила и технология прокладки канализационных труб в земле также требуют учета следующих принципов:

• Обязательно осуществляется тщательное уплотнение земли в местах, где обустраивается канализация. Данный процесс значительно увеличивает долговечность системы, так как предотвращает риск размывания коммуникации грунтовыми водами при обильных атмосферных осадках.
• Наклон труб в системе должен быть не менее 1–2 сантиметров на каждый квадратный метр длины коммуникации. Необходимость этого обусловлена тем, что напорного давления в бытовой канализации нет, а значит, стока без указанного наклона просто-напросто не будет, что приведет (и очень быстро) к засорению трубопровода.
• Дно траншеи, в которую укладывают трубы, следует посыпать песком слоем от 15 и больше сантиметров. Такой же слой желательно насыпать и сверху трубопровода, чтобы при ремонте можно было без затруднений раскопать нужную часть системы.
• В месте, где канализационная труба делает крутой изгиб, необходимо устанавливать специальный колодец (его, кроме того, можно монтировать на участке серьезного перепада глубин залегания конструкции). Такое сооружение упрощает проведение ремонтных работ, позволяет оперативно выполнять замену вышедших из строя труб. Если длина канализационной сети большая, рекомендуется установить несколько колодцев (дистанция между ними – 25 метров).

Рытье траншеи осуществляется вручную либо специальной техникой (например, экскаватором). Вне зависимости от того, как именно выполняется данный процесс, важно соблюдать стандарты для глубины и ширины такого рва.

Обычно для монтажа наружной канализации используют трубы диаметром 110 мм. Для них нужно сделать ширину траншеи не менее 60 см. Если применяются чугунные трубы с большим сечением, ширину траншеи также увеличивают.

О глубине заложения трубных изделий мы уже говорили выше. Она в немалой степени зависит от нюансов проекта системы.

А вот для простоты выполнения соединения труб в единую сеть рекомендуется оставлять достаточную дистанцию между стенками рва и трубного изделия.

Для конструкции диаметром выше 22,5 см указанное расстояние должны быть 35 см, ниже 22,5 см – не менее 20 см.

Большое значение имеет однородность дна траншеи. На нем не должно быть промерзших зон и неровностей. Дно при необходимости (рыхлая и мягкая земля) дополнительно уплотняется.

Вне зависимости от вида грунта выполняется подсыпка специальной гравийной либо песочной подушки под трубу.

Такие действия производят и при обустройстве новой сети, и в тех случаях, когда производится ремонт старой коммуникации.

Совет!

После проведения подготовки траншеи можно приступать непосредственно к монтажным работам, очистив от возможных загрязнений раструбы (внутренние) трубных изделий. Их прокладку начинают от фундамента жилого строения.

На данном этапе потребуется вырезать отверстие под фундаментом и осуществить подвод под него трубы, если из дома нет вывода для нее. Если же вывод предусмотрен, на выходящий из здания конец трубы надевают раструб.

Очень важно при этом тщательно произвести центровку первого трубного изделия.

В большинстве случаев канализационная сеть характеризуется наличием поворотов и изгибов на всем своем протяжении (до коллектора ее очень редко можно проложить по прямой линии).

Чтобы качественно смонтировать такую систему, потребуется использовать специальные отводы, которые могут иметь разные углы (от 15 до 90 градусов). При длине канализации более 15 метров желательно монтировать над всеми коленами ревизию.

В процессе эксплуатации сети они вам понадобятся для проведения ремонтов.

Затем выполняется соединение канализационных труб. Технология этой операции зависит от того, из какого материала они сделаны.

Чаще всего наружные системы отвода стоков монтируют из полипропиленовых или полиэтиленовых труб, также используются и хорошо зарекомендовавшие себя чугунные канализационные трубы.

На данной стадии процесса необходимо скрупулезно очищать концы стыкуемых элементов и следить за прочностью соединения.

Засыпку рва следует проводить только после того, как будет проверен правильный угол наклона канализационных труб. Засыпать трубопровод можно выкопанной ранее землей, но предварительно ее нужно избавить от крупных глыб (разбить таковые) и больших камней.

Внимание!

Сначала ров наполняют от верхней части трубы на 10–15 см песком, после этого грунтом (сантиметров на 30), затем производят его уплотнение по бокам. Оптимально, если дальнейшая засыпка ведется слоями по 5–6 сантиметров с обязательной трамбовкой каждого нового земляного пласта.

Если по определенным причинам укладка труб в траншею невозможна (допустим, нельзя вырыть ров из-за какого-либо серьезного препятствия), применяется методика горизонтального прокола. Ее схема такова:

• Используя буровую головку, осуществляют бурение. В головной зоне такой головки установлен специальный излучатель, который передает на локатор, находящийся в конце планируемого трубопровода, корректирующий сигнал. По нему и выполняется бурение. Весь процесс оператор видит на дисплее, подправляя при необходимости движение бура.
• Полученная проколом скважина при помощи устройства, оснащенного режущим грунт инструментом, расширяется. Обычно скважину делают диаметром на 25 процентов больше, нежели сечение укладываемых труб.
• Производится процесс протяжки труб. Необходимый по длине трубопровод помещают на противоположной стороне от вырытой скважины. К окончанию трубы подсоединяют механизм с шарниром и расширителем (такое приспособление называют оголовком) и направляют на него тяговой усилие. После этого протяжка сети занимает буквально несколько минут. Расширитель идет по траншее и тянет за собой готовую коммуникацию.

Как правильно проложить канализационные трубы: изучаем технологию

Прокладка канализационных труб проводится внутри помещений (внутренняя система) и снаружи дома (наружный трубопровод). Вначале монтируется внутридомовая канализационная система, а затем наружная. Укладка различных трубопроводов канализации имеет свои особенности.

Трубопровод внутренней канализации

Внутридомовая укладка труб канализационных

Монтаж трубопровода внутренней канализации начинается с расчета и определения материала труб. Рассчитав необходимый диаметр по различным участкам трубопровода, осуществив подсчет количества и видов элементов, выбрав пластмассу, можно приступать к укладке системы канализации внутренней.

Как правильно проложить канализационные трубы? Необходимо соблюдать угол наклона труб.

Уклон канализационных труб

Подготовительный этап

Трубы и фасонные части тщательно осматриваются на предмет повреждений, разницы толщины стенок. Затем части трубопровода складируются на ровную площадку, препятствуя деформации при хранении.

Прокладка труб канализации требует резки трубы канализационной на части необходимой длины с помощью специального трубореза или обычной ножовки. При использовании ножовки линию реза необходимо зачистить надфилем от заусениц и снять фаску, чтобы не повредить резиновую манжету при монтаже.

Порезка трубы с помощью ножовки или профессионального инструмента

Монтаж трубопровода

Чтобы элементы трубопровода было легче соединять, на гладкий конец трубы или фитинга наносят силиконовую смазку. Герметик продлевает срок службы резиновых колец уплотнительных, препятствует слипанию элементов, снижает напряжение и трение внутри системы.

Снятие фаски и нанесение герметика

Трубы и фасонные части системы канализационной собираются согласно схеме, вставляя гладкий конец элемента с нанесенным герметиком в раструб следующей части. При этом оставляется компенсационный зазор — 10 мм.

Зазор компенсационный

Такой зазор компенсирует изменение длины трубы канализационной при перепадах температуры, предотвращает коробление и снимает внутреннее напряжение.

После соединения всех частей трубопровода производится фиксирование трубы канализации в полу и к стенам. Крепление осуществляется хомутами, устанавливая их под раструбом для устранения скольжения.

Прокладка наружных трубопроводов канализации

Технология прокладки канализационных труб:

• Подготовка траншеи.
• Сборка системы.
• Утепление.
• Засыпка траншеи.

Глубина траншеи зависит от глубины промерзания почвы в месте установки трубопровода канализации. Ширина траншеи не менее 40 см.

Выкапывание траншеи

Траншея копается с уклоном, необходимым для нормальной работы трубопровода с эффектом самоочищения. Выполнение этих требований отвечает на вопрос: как проложить канализационные трубы? Дно траншеи тщательно трамбуется, создается песчаная или гравийная подушка не менее 10 см.

Сборка системы

Трубы канализационные укладываются в траншею раструбом против течения стоков.

Соединение труб канализации

Выпуск канализационной трубы внутренней системы соединяется с раструбом укладываемого трубопровода.

Утепление

В случае близкого расположения к поверхности грунтовых вод придется производить неглубокую укладку (глубина не менее полуметра) труб. В этом случае систему необходимо утеплять. Утеплитель укладывается на трубопровод по всей протяженности.

Если система канализации уложена, в соответствии с нормами, ниже точки промерзания, то утепление не требуется. В таком случае нужно учитывать глубину залегания в земле выхода внутренней канализационной системы. Если глубина недостаточна, то часть трубопровода нуждается в утеплении.

Труба в утеплителе

Засыпка траншеи

Система канализации наружная проверяется на герметичность. Также определяется соответствие углов наклона труб. Если все требования соблюдены, то можно приступить к засыпке траншеи.

Желательно засыпать трубопровод измельченным грунтом. Через каждые 5 см засыпаемого грунта рекомендуется трамбовать траншею по бокам трубопровода.

Землю над трубой не уплотняют, так как существует возможность повреждения и нарушения герметичности стыков и системы в целом.

Засыпка траншеи песок + грунт

Необходимо помнить:

• Нормальная работа системы канализации возможна только в диапазоне температур
• 5–45 оС.
• Внутренняя поверхность трубы канализации должна быть гладкой, препятствуя образованию отложений.
• При изменении направления трубопроводов используются фитинги с углом, отличным от 90о (для предотвращения засоров).
• Пропускная способность труб зависит от их диаметра.
• Герметичность системы определяет длительность срока эксплуатации.
• При выборе материала трубопровода канализации следует учитывать его ремонтопригодность.

Прокладка канализационных труб

В сооружении наружной канализационной системы наиболее простой (но от этого не менее ответственной) работой является прокладка канализационных труб.

Для тех, кто решил монтировать внешнюю канализацию самостоятельно, обязательно нужно знать особенности укладки труб в грунт, а также принцип подбора строительных материалов, поэтому наша статья будет очень кстати.

Если же вас интересует размещение трубопровода в доме, стоит ознакомиться со статьей «Укладка канализационных труб».

Наружную прокладку труб можно осуществить своими руками

Подбор материалов

Через систему внутренней канализации сточные воды выводятся из зданий и транспортируются посредством наружного трубопровода в очистные сооружения – центральные или локальные (септики). Чтобы Ваша канализация справлялась со своими задачами эффективно, Вы обязательно должны знать, как проложить канализационные трубы на своем участке.

Для строительства внешней канализационной системы целесообразно использовать гладкие полимерные трубы оранжевого цвета:

• полиэтиленовые (ПЭ);
• полипропиленовые (ПП);
• поливинилхлоридные (ПВХ).

Трубы для наружной канализации легко отличить по оранжевому цвету

Если глубина укладки значительная или на канализационные трубы предполагается воздействие динамической нагрузки (в случаях прохождения канализации под пешеходными и автомобильными дорогами), лучше предпочесть гофрированные двухслойные трубы из ПЭ или ПП. Соединение полимерных труб происходит посредством фасонных изделий – переходников, муфт, отводов и др.

Соединяют трубы фасонными деталями

Чаще всего наружные канализационные трубопроводы сооружают из полимерных труб оранжевого цвета диаметром 110 мм.

Важно!

Окрашивание труб в оранжевый указывает на их назначение – для наружной канализации, они более долговечные и прочные, нежели изделия серого цвета, используемые при строительстве внутренних трубопроводов.

Проложенные под землей трубы для внешней канализации менее подвержены коррозии, разрушениям и при укладке с верным уклоном не создают засоров благодаря гладкой структуре внутренней стенки. Максимальная допустимая глубина залегания таких труб в грунт – 3 м.

Технология прокладки труб

Подготовка траншеи

Определившись с материалом, ознакомьтесь с тем, как правильно проложить канализационные трубы.

Монтаж наружной канализации начинается с подготовки траншеи, которую можно вырыть вручную лопатой, либо прибегнуть к помощи экскаватора. Глубина борозд зависит от глубины промерзания грунта в конкретной местности.

Согласно СНиП П-Г.3-62 глубина укладки канализационных труб на 0,5 м меньше показателя отметки промерзания почвы и составляет примерно:

• 3 ÷ 3,5 м – в северных регионах РФ;
• 2,5 ÷ 3 – в средней полосе;
• 1,25 ÷ 2 – на Черноморском побережье.

Указанные цифры не являются категоричными и могут варьироваться в определенных пределах в зависимости от особенностей местности и уровня грунтовых вод. Однако прокладка канализационных труб в земле должна производиться минимум на расстоянии 0,5 м от поверхности.

Копка траншеи нужной глубины

При использовании труб 110-миллиметрового диаметра в почве выкапываются углубления шириной 0,6 м, глубиной – на 0,05 м больше глубины закладки труб.

Траншея имеет свои особенности:

1. Дно траншеи выравнивается, создается необходимый уклон, как правило, это 1-2 см на каждый погонный метр трубопровода.
2. После выравнивания дна необходимо тщательно утрамбовать грунт и организовать подушку из гравия или песка высотой 10-15 см.
3. Песчаная или гравийная подушка должна быть уплотнена на участке, находящемся за 2 м до смотрового колодца, и в месте соединения трубопровода с входной трубой.
4. Там, где в канализационной системе будут располагаться раструбы, следует сформировать приямки.

Монтаж трубопровода

Далее следует непосредственно монтаж трубопровода. Начинать прокладывание лучше от фундамента здания.

Верхний слой земли лучше уложить на пленку

Технология укладки канализационных труб выглядит так:

1. Трубы укладываются раструбом вниз в подготовленные траншеи.
2. Для соединения двух труб между собой раструб одной и гладкий конец другой очищаются от загрязнений.
3. Места соединения смазываются специальными составами.
4. Труба вставляется до упора в раструб.
5. Аналогичным образом должны быть совмещены все элементы трубопровода.

Схема соединения труб в расттруб

Если в фундаменте дома есть вывод, раструб внешней канализации подводится к нему, если он не предусмотрен, то нужно сделать отверстие.

С этой задачей идеально справятся алмазные сверла. Для устройства поворота используются отводы – 15, 30, или 450.

При длине канализационного трубопровода более 15 м на таких участках устанавливается ревизия.

Засыпка траншеи

После укладки труб проверяется угол уклона. Если все сделано правильно, траншею можно засыпать. Для засыпки разрешено использовать почву, образовавшуюся при выкапывании борозд, но в этом случае необходимо удалить из нее крупные камни и разбить плотные глыбы грунта.

Труба после засыпки

Траншея постепенно засыпается на высоту 0,3 м, слоями по 5 см. Каждый слой хорошо трамбуется по бокам от трубы, место над самой трубой уплотнять запрещено.

Утепление трубопровода

Иногда канализационные трубы требуется утеплить. Необходимость в утеплении канализационных труб возникает, когда трубопровод проложен выше глубины промерзания грунта или на выходе из здания.

В этом случае применяется утеплитель стенофлекс или энергофлекс. Теплоизоляционный материал обматывается вокруг канализационных труб по всей протяженности трубопровода и надежно закрепляется.

По окончании монтажа утеплителя проверяется уклон, и только потом производится засыпка.

Изопайп – еще один материал для теплоизоляции труб

Самым лучшим вариантом будет засыпка трубы песком слоем 10-15 см, который уплотняется по краям. Поверх песка разрешено засыпать грунт, оставшийся после рыться траншей.

Когда требуется частичный ремонт уже функционирующего канализационного трубопровода, правильнее и надежнее демонтировать старые канализационные трубы полностью, после чего заняться укладыванием новых. В действительности такое решение займет гораздо меньше времени, чем замена отдельных элементов канализации.

Прокладка канализационной трубы в земле

Создавая комфортные условия в доме, нельзя обойтись без канализации. Подобные системы стали неотъемлемой частью нашего быта.

Канализация состоит из внутридомовой и наружной части. В этой статье мы расскажем как выполняется прокладка канализационных труб в земле.

Давайте детально рассмотрим как это делается, и что необходимо учитывать.

Какие материалы использовать

Виды труб

Прежде чем разобраться, как проложить трубу под землей,sрасскажем о самих трубах. Какие из них лучше подойдут для системы наружной канализации?

Для таких целей можно использовать трубы из различных материалов. Раньше наружную канализацию часто прокладывали из чугунных труб. Но сегодня такие трубы уже практически не используются, потому что:

1. Они довольно тяжелые и работать с ними нужно при помощи техники.
2. Чугун не так долговечен, как некоторые современные материалы.

В современном строительстве много используют изделий из пластика. Так, для укладки наружных систем канализации применяют трубы из полиэтилена, полипропилена и поливинилхлорида.

Чаще всего используют первые два варианта. Они довольно прочные (особенно если имеют гофрированную двухслойную конструкцию) и относительно дешевые.

К тому же такие трубы не подвержены коррозии и легко переносят долгое нахождение в агрессивной среде.

Также из пластика выпускаются и различные соединительные и дополнительные элементы систем канализации. В продаже можно найти всевозможные муфты, отводы, переходники и т.д. с их помощью можно создать сложную и эффективную систему.

Готовим траншею

Траншея

Технология прокладки канализационных труб под землей довольна проста. Роется траншея, в нее укладываются и соединяются между собой трубы, и траншея закапывается. Давайте познакомимся с первым этапов – подготовка траншеи.

Например, если в вашем регионе в зимнее время грунт промерзает до глубины в 2 метра, то глубина залегания канализационной трубы должна составлять 2,5 метра.

Но иногда от этого показателя можно отойти. Все будет зависеть от обстоятельств (длины трубы, свойств грунта и т.д.).

Совет!

Главное, что труба системы канализации должна быть уложена не менее чем на полметра в землю.

Копка траншеи вручную

Теперь, когда глубина прокладки вам известна, можно приступать к рытью траншей. Это можно сделать вручную или при помощи экскаватора. При этом ширина траншеи должна составлять не менее 0,6 м (при использовании трубы Ø 110 мм). Также нужно делать запас по глубине (для создания подушки).

Следующим этапом будет подготовка основания. Дно траншеи выравнивается и делается уклон. Он необходим, чтобы стоки свободно стекали к месту водосброса. Величина уклона, как правило, составляет 1‒2 градуса (или 1‒2 сантиметра на каждый метр трубы).

Затем дно необходимо утрамбовать и создать на нем подушку. В качестве материала можно использовать песок или гравий. Толщина подушки – 10‒15 см. При ее укладке не забывайте про уклон.

Монтаж канализационных труб

Монтаж труб

После подготовки траншей приступаем к монтажу труб. Начинать стоит от фундамента дома. Сами правила прокладки состоят в следующем:

• Трубы размещают в траншеях. При этом патрубок должен находиться на дальнем (по направлению укладки) конце трубы.
• Прямой конец одной трубы и раструб другой, очищаются от грязи и мусора. Также стоит проверить отсутствие посторонних предметов внутри трубы.
• Оба конца необходимо смазать специальным составом, который облегчит соединение и сделает его более надежным (силикон или специальный герметик).
• Прямой конец трубы вставляется в раструб.

Подобные действия необходимо проделать со всей системой. Если в системе предусмотрены повороты, то они делаются с использованием отводов (они выпускаются с углами в 15, 30 и 45 градусов). Такие конструкции также имеют ровный конец и раструб.

Стоит учесть, что если у вас длина канализации более 15 м, то желательно сделать смотровой колодец. Он позволит проводить очистку засоров и значительно продлит срок службы системы.

Если канализационные трубы уложены выше уровня промерзания грунта, то необходимо их утеплить. Для этого можно использовать любой материал с теплоизоляционными свойствами (главное, чтобы он не был подвержен гниению). Он обматывается вокруг всей трубы и надежно закрепляется.

Засыпка траншеи

Засыпка

Перед засыпкой траншеи необходимо проверить правильность и достаточность уклона. Для этого можно просто вылить в систему небольшой объем воды. Если вы все сделали правильно, то можно приступать к засыпке.

Лучший вариант – засыпать яму с трубой песком, а после этого сыпать размельченный и очищенный от больших камней грунт.

Засыпать необходимо постепенно. Каждый слой в 5 см нужно уплотнять. При этом трамбовать грунт над самой трубой (до высоты в 0,3 м) не рекомендуется. Первоначально это делается только по бокам. После того как траншея засыпана до высоты в 30‒40 см, можно утрамбовывать по всей площади.

Это видео поможет узнать как правильно уложить канализационные трубы загородного дома:

В этом видео содержатся рекомендации специалистов о выборе труб для наружной и внутренней канализации:

Прокладка канализационных труб в земле: правила проведения работ

Укладка канализации частного дома не требует каких-то сложных навыков, особых инструментов или глубоких специальных знаний.

Однако небольшие ошибки во время выполнения монтажных работ может в дальнейшем привести к серьезным повреждениям системы. На коммуникации оказывает довольно серьезное давление слой грунта, они подвергаются воздействию холода, влаги и т.п.

Поэтому необходимо заранее позаботиться о том, чтобы прокладка канализационных труб в земле была выполнена правильно.

Типы канализационных труб и их особенности

Процесс прокладки наружной канализации выглядит довольно просто.

Трубы укладывают в вырытую траншею, стыкуют с системой, расположенной внутри дома, а также с коллектором, затем засыпают землей.

Перед тем, как составить проект наружной канализации, необходимо определиться с типом труб. От диаметра, сечения и материала этих элементов зависят размеры траншеи, уклон и т. п.

Трубы, которые используются при создании наружной канализации, различают по многим параметрам, таким как диаметр и конфигурация сечения, а также материал. Сегодня канализационные системы выполняются из:

• чугуна;
• керамики;
• бетона;
• асбоцемента;
• пластика;
• стеклопластика.

Чугунные трубы весят довольно много, их внутренняя поверхность не слишком гладкая, а монтаж очень сложен, поэтому на приусадебных участках этот тип канализации используется крайне редко. Керамические элементы монтировать проще, но при неаккуратном обращении их легко повредить.

Бетонные конструкции большого веса сложно также сложно устанавливать, поэтому для наружной канализации частного дома их используют редко.

Внимание!

Недорогие и легкие асбоцементные конструкции в прошлом были популярны, но они отличаются некоторой хрупкостью, а гладкость их внутренней поверхности оставляет желать лучшего.

Пластиковые трубы для наружной канализации обычно имеют оранжевый цвет, чтобы отличить их от элементов для внутренней системы. Это легкие, прочные и удобные в монтаже трубы

Безусловный лидер на рынке канализационных систем — пластик. Трубы из ПВХ, ПП, ПВП обладают всеми характеристиками, необходимыми для наружной канализации:

• легким весом;
• значительной прочностью;
• устойчивостью к химикатам;
• простотой в монтаже;
• гладкой внутренней поверхностью;
• способностью переносить очень низкие температуры и т.п.

Очень хорош для канализации и стеклопластик, представляющий собой состав из полиэфирных смол, армированный специальным стекловолокном. Однако такие конструкции весят значительно больше, и стоят гораздо дороже.

Для создания канализации на приусадебном участке чаще всего применяют пластиковые трубы круглого сечения, диаметр которых обычно равен 110 мм.

При прокладке труб методом прокола, например, под дорожным полотном, а также в других местах с высокой нагрузкой рекомендуется использовать двухслойные трубы с гофрированной наружной поверхностью.

Порядок работ при создании наружной канализации

Начинается прокладка труб канализации с проекта.

Рекомендуется сделать траншею с минимальным количеством изгибов, оптимальное решение — совершенно прямая труба без каких-либо поворотов.

Если же без них никак не обойтись, а длина системы более 12 метров, в таких местах устанавливают смотровые колодцы, поскольку именно здесь чаще всего возникают засоры и поломки.

Важно правильно определить глубину прокладки канализационной трубы.

При ее определении учитывают глубину промерзания грунта и уровень входа канализационной трубы в септик или трубу централизованной канализационной системы.

Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции.

При определении глубины прокладки труб наружной канализации следует учесть уровень промерзания почвы, необходимый уклон, а также глубину, на которой трубы будут подключены к очистным сооружениям

Нередко создание достаточно глубокой траншеи оказывается слишком трудоемким, а порой и невозможным. В таком случае необходимо провести теплоизоляционные работы, чтобы защитить стоки от замерзания в зимнее время.

Согласно правилам прокладки канализационных труб, минимальная ширина траншеи определяется как диаметр трубы плюс по 20 мм с каждой стороны для труб.

Если труба шире 200 мм, свободное пространство следует увеличить, иначе провести правильный монтаж конструкции будет затруднительно.

Важно!

После того, как план составлен и все факторы учтены, приступают к выполнению работ. Для монтажа наружной канализации следует:

1. Выкопать траншею подходящего размера.
2. Уложить на дно песчаную подушку толщиной примерно 50 мм.
3. Тщательно утрамбовать дно траншеи.
4. Уложить и соединить канализационные трубы.
5. Подключить их к внутренней канализации и к септику.
6. Проверить работу системы и убедиться в ее герметичности.
7. Засыпать песком пространство по бокам труб, послойно его утрамбовывая.
8. Засыпать канализацию сверху.

Практический опыт устройства наружной канализации представлен в следующем видеоматериале:

Выясняя, как правильно проложить канализационные трубы, следует учесть рекомендации специалистов:

• количество стыков и поворотов должно быть минимальным;
• все раструбы нужно направлять навстречу движению стоков;
• нельзя укорачивать раструбы и фасонные элементы;
• следует закрепить трубы, чтобы обеспечить правильный уклон канализации.

Чтобы соблюсти уклон, используют маркировочный шнур, который натягивают по дну траншеи.

На дно траншеи для канализационной трубы следует уложить и тщательно утрамбовать песчаную подушку. Трамбуют также песок, который засыпают по бокам, но песок и грунт над трубой утрамбовывать не следует

Несколько слов об утеплении

Утепление канализационных труб применяется довольно часто. Для этого используются специальные рулонные или формовые утеплители.

Первые необходимо намотать на трубу в процессе монтажа канализационной системы, вторые изготавливаются под трубу конкретного диаметра и просто надеваются на нее.

Поскольку теплоизолирующие материалы при контакте с водой могут потерять значительную часть своих полезных свойств, важно укрыть их надежным слоем гидроизоляции.

В качестве альтернативного или дополнительного метода теплоизоляции используют специальный нагревающий кабель, который монтируют по всей протяженности трубы.

Можно сэкономить время и силы, если купить трубы с уже установленным теплоизоляционным слоем. Выпускаются элементы, снабженные не только обычным утеплителем, но и нагревательным кабелем.

При использовании таких конструкций, необходимо тщательно заделать стыки, чтобы на утеплитель не попала влага.

Прокладка канализационных труб в земле: технологические правила и нюансы

В загородных домах отсутствует централизованная канализация, поэтому владельцам таких домостроений приходится самостоятельно обустраивать на своем участке автономную систему водоотведения. Прокладка канализационных труб в земле не отличается особой сложностью, однако существуют определенные нормы и правила, которые нужно учитывать при работе.

Особенности автономной канализации

Сегодня практически в каждом домовладении имеется необходимый набор удобств для комфортного проживания: умывальник, мойка, туалет, душ или полноценная ванна, стиральная машинка и прочие блага цивилизации. Многие дома оборудованы не одним, а несколькими санузлами и ванными комнатами.

Все это хозяйство при полноценной работе выдает в сутки большое количество отходов и сточных вод (по нормативам количество жидких отходов в сутки на человека составляет от 5.4 до 9.5 литров), которые должны куда-то сливаться.

Как правило, загородные дома, где люди проживают постоянно, имеют множество различных сантехнических устройств, что вызывает необходимость оборудовать автономную канализационную систему

Поэтому система водоотведения является обязательной частью инженерных коммуникаций индивидуального дома. Она состоит из внутренней канализации, выпуска из жилого строения и наружной канализационной сети, проложенной на участке.

Многие владельцы частных домов, уделяя особое внимание внутридомовой системе, почему-то не всегда должным образом относятся к обустройству наружных сетей.

Совет!

Действительно, процесс укладки трубопровода кажется несложным, достаточно вырыть траншею, состыковать трубы друг с другом, внутридомовой системой и коллектором, а затем все засыпать землей.

Но это только на первый взгляд.

На самом деле в этой, также как и в любой другой работе, существует множество нюансов, которые нужно обязательно учитывать.

Несоблюдение технологических нормативов и неправильная укладка трубопровода может в будущем привести к его заиливанию и другим немалым проблемам.

Чтобы канализационная система исправно и долго функционировала, при ее устройстве необходимо придерживаться строительных и технологических нормативов (+)

Система водоотведения должна обеспечить отвод всех сточных вод, исключить возможность затопления строения при возникновении аварийных ситуаций, гарантировать очистку стоков при сбросе их в водоем. При обустройстве системы необходимо учитывать такие параметры, как материал изготовления и диаметр труб, тип грунта в местности, глубину прокладки канализационных труб, определенный угол уклона.

Автономная канализация частных домовладений может быть выполнена в виде раздельного или совместного отвода и очистки.

В первом случае для сточных вод от умывальников, ванн и моек и для фекальных масс из туалета изготавливаются два отдельных трубопровода.

Во втором случае все жидкие и твердые отходы объединяются в один общий поток и поступают в септик, где проходят процесс очистки, а затем вывозятся.

Выбор труб для прокладки

Раньше при прокладке канализации использовались только металлические трубы: чугунные или стальные. Действительно эти материалы, как никакие другие подходят для укладки в землю.

Они прочные, долговечные, имеют невысокую стоимость, легко монтируются. Однако наряду с достоинствами, металлические конструкции имеют и существенные недостатки.

Минусом стальных труб является возможность появления коррозии, а чугунных – большой вес.

Внимание!

По прочности и долговечности чугунным трубам нет равных, этот материал может лежать в земле десятилетиями без утраты своих качеств, но из-за их тяжести прокладка водовода значительно усложняется

Определенную сложность представляет герметизация стыков чугунной трубы, а также ее внутренняя поверхность, которая в силу особенностей материала никогда не будет идеально гладкой. Последняя характеристика влияет на скорость и качество перемещения внутри нее отходов, со временем в трубе могут образовываться засоры.

Для прокладки канализации могут использоваться асбестоцементные трубы.

Они имеют гладкую поверхность, что исключает возможность образования засоров, просто соединяются при помощи специальных муфт, их вес значительно меньше, чем у металлических конструкций.

Но и у них имеется значительный минус – большая хрупкость, что усложняет их перевозку и укладку. Такой же хрупкостью обладают и керамические трубы.

Железобетонные конструкции имеют много достоинств: они обладают исключительной прочностью, водонепроницаемостью, морозоустойчивостью.

Из железобетона возможно изготовить трубы большого диаметра, что невозможно выполнить из других материалов. Но прокладка таких труб представляет большую проблему.

Из-за их большого веса необходимо применять спецтехнику, что в условиях индивидуального хозяйства не всегда целесообразно.

Сегодня при обустройстве канализации частного домовладения чаще всего применяют полимерные трубы, которые при всей своей прочности имеют небольшой вес, что позволяет производить их укладку одному человеку. Они очень просто и легко соединяются, при этом получается отличная герметичность.

Для обустройства наружной канализации используются оранжевые полимерные трубы.

Они имеют повышенную прочность в сравнении с трубами серого цвета, предназначенными для внутреннего трубопровода, а также обладают способностью выдерживать большие нагрузки

Полимерные трубы бывают трех видов: из ПВХ, полиэтилена и полипропилена. ПВХ конструкции, помимо указанных выше преимуществ, также отличаются устойчивостью к УФ излучению и незначительным изменением параметров при перепадах температуры. Однако они плохо выдерживают очень низкие и очень высокие температуры, а также могут деформироваться при механических нагрузках.

Важно!

Канализационная система в период своей эксплуатации подвергается динамическим нагрузкам, которые лучше всего выдерживают гофрированные полиэтиленовые или полипропиленовые трубы. Даже при замерзании, целостность трубы не будет нарушена, но может произойти деформация ее стенок.

Диаметр труб выбирается исходя из количества сантехнического оборудования, установленного в доме. Так, для загородного коттеджа с двумя туалетами будет достаточно труб сечением 110 мм. Если в домостроении имеется три и более санузла, необходимо использовать трубопровод диаметром 160 мм.

Глубина укладки канализационной системы

Некоторые ошибочно полагают, что чем глубже будет располагаться канализация, тем эффективнее она будет работать. Однако это не так.

Работоспособность системы от этого не повысится, единственное, что увеличится, так это затраты на ее прокладку. Кроме того, усложнится обслуживание канализационной сети.

А самая большая беда может случиться, если в результате пучения или подмывания грунта, трубы не выдержат его давления и лопнут.

При прокладке канализационных труб необходимо придерживаться норм и правил, закрепленных в СНИПе 2.04.03-85.

Важным параметром, который нужно учитывать при монтаже трубопровода, является глубина его залегания в земле.

Несмотря на то, что в нормативном акте не приведены четкие параметры глубины заложения труб, в документе указано, какие критерии являются определяющими при прокладке канализационной магистрали.

Обычно в средней полосе России трубы закладываются на глубину 0.8-1.

4 м, что вполне достаточно для эффективного функционирования канализации

Согласно СНИПу необходимо руководствоваться климатическими условиями, характерными для региона, в частности уровнем промерзания грунта, и сложившимся в данной местности опытом эксплуатации канализационных сетей. Если сведения об эксплуатации канализации отсутствуют, то минимальная глубина залегания трубопровода должна быть на 30-50 см выше уровня промерзания.

При этом от поверхности земли до верха трубы должно быть расстояние не менее 70 см. Если магистраль проходит под бетонной площадкой или в местах движения автотранспорта, следует увеличить минимальные рекомендуемые значения глубины залегания трубопровода до 0.9-1 метра.

Совет!

Кроме того, при обустройстве наружной сети нужно учитывать материал труб и состав грунта, поскольку глубина промерзания разных типов грунта не одинаковая.

Глинистые и суглинистые грунты в одной и той же местности промерзают меньше, чем мелкий песок и супеси.

Самый высокий уровень промерзания имеют крупный и гравелистый песок.

Из приведенной таблицы видно, насколько отличается глубина промерзания разных типов грунта в одном и том же городе

Нужно ли утеплять трубопровод

Эффективность и долговечность функционирования наружной канализации во многом зависит от правильно выполненного утепления.

Особенно это важно в северных регионах и тогда, когда трубы проложены выше уровня промерзания.

Чтобы понять, насколько большое значение имеет утепление, нужно представить, как работает система в холодное время года.

Во время прохождения жидкости, которая всегда имеет плюсовую температуру, труба частично заполняется жидкими стоками. Водяные пары также заполняют трубу.

Зимой при минусовых температурах часть трубы, находящаяся ближе к поверхности, охлаждается, что приводит к образованию конденсата, а потом изморози, которая устремляется к центру трубы, что часто становится причиной засоров.

Формованный утеплитель выбирается исходя из диаметра трубы, перед прокладкой канализационной магистрали, он просто надевается сверху

Избежать образования изморози и засоров, а также уберечь систему от промерзания позволяет качественное утепление трубопровода. Его можно выполнить при помощи разных материалов, которые сегодня в изобилии представлены на рынке: вспененным полиэтиленом, пенопластом, изовером, теплоизолом и другими.

Утеплители бывают рулонные и формованные. Первые наматываются на трубу во время ее прокладки в подвальных помещениях. Аналогичное применение у теплоизоляционной скорлупы из вспененного полиэтилена.

Их не используют в качестве теплоизоляции подземных линий. В основном применяются формованные утеплители, которые изготавливаются под конкретный диаметр трубы. Теплоизолирующий материал необходимого диаметра просто надевается поверх канализационной трубы.

Одним из самыхsвостребованных утеплителей является Энергофлекс, который производится из экструдированного пенополистирола.

Закрытая структура ячеек материала исключает проникновение грунтовой воды, способной значительно сократить изоляционные свойства.

Внимание!

Усиливает эффективность фольгированная оболочка

Если температура в регионе имеет очень низкие показатели, то один утеплитель вряд ли сможет стать надежной защитой труб от промерзания.

В этом случае обычно применяют греющий кабель, который прокладывается по наружной стороне трубы внутри теплоизолирующего материала. При использовании нагревающего кабеля нужно позаботиться о полной герметичности стыков, чтобы внутрь не просочилась влага.

Какой необходимо сделать уклон

При прокладке трубопровода нужно обязательно предусмотреть уклон в сторону септика.

По технологическим нормативам уклон трубы диаметром 110 мм должен составлять 20 мм на каждый метр трубопровода.

Трубы, имеющие диаметр 160 мм, необходимо укладывать с наклоном 8 мм на один метр проложенной магистрали.

При укладке труб расчет уклона делается на один метр трубопровода. На рисунке показано, сколько должна составлять разница между сторонами труб с разным диаметром

Наличие уклона является определяющим параметром для успешного функционирования системы.

Чем ближе показатели трубопровода к нормативным, тем эффективнее будет работать канализация. Полное отсутствие уклона, как и чрезмерный наклон трубопровода, приведут к заиливанию системы.

В первом случае отходы не смогут транспортироваться по трубам с необходимой скоростью, что послужит образованию засоров.

Во втором – жидкость будет передвигаться слишком быстро, что, в конечном счете, уменьшит ее транспортирующую способность, и отходы будут оставаться в трубе, что также приведет к засорам и дальнейшему заиливанию трубопровода.

Важно!

Уклон трубопровода всегда должен быть направлен от выпуска из жилого дома в сторону септика.

Это условие особенно важно при использовании канализации безнапорного типа, которыми чаще всего оборудуются частные домовладения

Контролировать уровень уклона всей траншеи можно при помощи специального прибора – нивелира. Если прибор отсутствует в хозяйстве, то проверку уклона проводят при помощи строительного уровня.

1. В начале и в конце котлована вбиваются штыри, к которым привязывается трос.
2. К одному концу веревки прикладывается строительный уровень и производится корректировка по горизонту.
3. Измеряется высота траншеи с обеих сторон до троса.
4. Производятся несложные математические вычисления.

Например, общая длина траншеи составляет 50 метров, используется труба диаметром 110 мм. Со стороны выхода из дома глубина котлована составляет полметра. В этом случае в конечной точке котлована его глубина должна быть равна полутора метрам.

Если на участке присутствует естественный уклон, превышающий рекомендуемые нормативы, можно проложить канализацию с несколькими вертикальными переходами. В таком случае на горизонтальных участках трубопровода необходимо соблюдать нормативные показатели.

На участках с большим уклоном трубопровод можно проложить ступенчатым способом.

Если угол уклона незначительно превышает нормативы, ограничиваются одним вертикальным переходом (+)

Другой вариант – на выходе из дома уложить вертикальную трубу на значительную глубину, а уже из нее прокладывать трубопровод с нужным уклоном.

При этом глубина траншеи будет больше, чем при укладке первым способом. В этих же целях можно использовать перепадный колодец, попадая в который, сточные воды плавно стекают на более низкий уровень трубопровода.

Работы по прокладке трубопровода

Технологически процесс прокладки канализации не представляет особой сложности.

Сначала необходимо вырыть траншею, глубина которой соответствует нормативным показателям, характерным для данного региона. Перед тем как проложить канализационные трубы, на дно канавы засыпается песок.

Высота песчаного основания составляет 10-15 см, поэтому глубина траншеи должна быть также увеличена на эти значения.

Песчаная подушка позволяет выровнять дно канавы.

Перед прокладкой труб песок нужно тщательно утрамбовать, чтобы предотвратить последующую усадку

Ширина траншеи закладывается примерно на 40 см больше, чем диаметр используемой трубы.

В местах подхода труб к септику и на выходе из домовой канализации траншею делают немного шире, чтобы было удобно проводить монтажные работы.

Чтобы предотвратить намокание фундамента и стен дома, септик устанавливают на расстоянии не ближе 5 м от строения.

После того, как траншея и основание подготовлено, необходимо соединить между собой трубы, а затем производить их укладку.

Длинные участки магистрали уложить ровно и правильно одному человеку не под силу, поэтому к этой работе желательно привлечь несколько помощников.

На концах труб находятся специальные уплотнительные резинки.

Перед их стыковкой друг с другом по периметру трубы наносится силиконовая сантехническая смазка, которая облегчает процесс стыковки и делает стык более надежным.

Совет!

Но здесь нельзя применять силу, излишнее усилие на трубу может повредить резинку или вырвать ее с посадочного места, что приведет к нарушению ее герметичности.

Прежде чем уложить подготовленный трубопровод, на выход из домового водоотвода надевается патрубок, который имеет необходимый угол.

Другой край магистрали укладывается в отверстие в септике.

Если накопительный колодец сделан недавно, желательно сразу же не заделывать отверстие бетоном, поскольку при усадке септика труба может лопнуть.

Патрубок, надетый на выходящую из дома трубу, позволяет направить трубопровод в нужном направлении

Засыпка канализационной трубы проводится следующим образом: сначала насыпается песок таким образом, чтобы труба была полностью им покрыта. Затем он поливается водой, а после того как произойдет его усадка, подсыпается еще партия песка. После этого магистраль полностью засыпается землей.

По техническим нормативам в местах поворотов трассы должны быть установлены поворотные колодцы, а на прямых участках трубопровода на каждые 35 метров оборудуются смотровые колодцы. Помимо этого каждые 15 метров прямой магистрали устанавливают ревизию или прочистку.

Установка ревизии несложная процедура, но она позволяет контролировать состояние канализационной сети на протяжении всего трубопровода и при необходимости прочистить нужный участок тросом или струей воды

Ревизию можно сделать из той же самой канализационной трубы, которая устанавливается вертикально на нужных участках трубопровода при помощи тройника. Сверху она закрывается заглушкой. При помощи этого довольно простого устройства можно получить быстрый доступ к засорившемуся участку магистрали.

Что делать при замерзании канализации

Если вы не утеплили канализационные трубы, или утеплили их недостаточно, и они промерзли, прежде всего, нужно определить поврежденный участок трубопровода, чтобы выбрать метод решения проблемы. Металлические трубы можно разогреть при помощи паяльной лампы.

Если трубопровод выполнен из пластика, открытый огонь использовать нельзя. Можно залить в канализацию горячую воду, в которой предварительно растворить соль (2 кг на 10 л воды). Можно направить струю пара или горячей воды в ближайшую к замерзшему участку ревизию.

Если поврежденная труба находится в середине магистрали, можно воспользоваться парогенератором для прогревания грунта. Однако этот процесс может занять довольно много времени. Лучше всего не допускать замерзания системы, а при прокладке труб провести их качественную теплоизоляцию.

о прокладке магистрали

В этом видео очень подробно освещен процесс укладки наружной канализации, а также приведены нормативные показатели, которых необходимо придерживаться при монтаже:

В данном видеосюжете показано, как осуществляется закладка канализационных труб в землю:

Несмотря на кажущуюся простоту, работа по укладке канализационных труб требует грамотного подхода и знания нормативных правил прокладки.

Внимание!

Только при соблюдении необходимых показателей и правильном выполнении работ, можно обустроить действительно эффективную и долговечную канализационную систему.

Поделиться:

Нет комментариев

Технология прокладки канализационных труб в земле

Чтобы правильно уложить трубы для канализации в открытый грунт, необходимо строго соблюдать технологию выполнения работ, следовать санитарным и строительным нормам, выбрать подходящий материал. В статье рассматриваются все эти вопросы.

Труба для канализации в траншее

Материалы для труб

Традиционно канализационные трубы изготавливали из чугуна. Но с развитием химической промышленности появились новые материалы. Теперь на строительном рынке есть большой выбор более современных изделий этой категории. Какие трубы лучше подходят для внешней канализации, и каким требованиям они должны соответствовать?

Особенности эксплуатации выдвигают на первый план такие характеристики, как:

• долговечность;
• прочность;
• устойчивость к воздействию агрессивных веществ;
• пропускная способность;
• способность переносить низкие температуры.

Также большое значение имеет вес изделия и простота монтажа.

Руководствуясь этими критериями, рассмотрим трубы для канализации, изготовленные из разных материалов.

Чугун

Его долговечность подтверждена огромным опытом применения и в гражданском, и в промышленном строительстве. Но назвать чугунные трубы оптимальным выбором для канализации сложно − они тяжелые, и это вызывает проблемы с монтажом. Много хлопот доставляет и необходимость обеспечивать герметичность стыков. Характерная для материала шероховатая поверхность приводит со временем к накоплению отложений.

Трубы из чугуна

Черная сталь

Прочные и недорогие, но неустойчивые к коррозии изделия. Для бытовых нужд используются редко.

Керамика

Трубы изготавливают методом обжига из глины, а сверху покрывают глазурью. Они имеют хорошую устойчивость к коррозии и агрессивным химическим воздействиям, но тяжелые, дорогие, хрупкие и плохо переносят ударные нагрузки. Если откалывается глазурь, то изделие лишается всех своих защитных свойств.

Железобетон

Материал очень надежный, обладающий химической и биологической стойкостью. Однако большой вес и проблемы с монтажом делают железобетонные трубы не самым привлекательным выбором для обустройства канализационной системы в частном доме.

Асбестоцемент

Плюсы − прочность, химическая устойчивость, отсутствие коррозии, отличные теплозащитные характеристики, небольшой вес и невысокая цена. К минусам можно отнести хрупкость.

Полимеры

Эта категория включает в себя изделия из ПВХ, полипропилена, полиэтилена низкого давления и т.д. Они обладают неоспоримыми преимуществами перед трубами из указанных выше материалов: дешевые, легкие, надежные, очень простые в монтаже, с гладкой внутренней поверхностью.

Использование полиэтилена для производства труб позволило разработать способ бестраншейной укладки. Двухслойные гофрированные трубы обладают такой кольцевой жесткостью, что подходят для применения даже на глубине 20 метров. Полипропиленовые трубы имеют длительный срок службы и очень удобны в сборке.

Гофрированная труба ПНД с гладкой внутренней поверхностью

Какую трубу использовать для канализации под землей

По статистике, около 90% трубопроводов в частном секторе выполнено из полиэтилена низкого давления. Специалисты рекомендуют использовать трубы ПНД для внешней канализации по следующим причинам:

• долгий срок службы (минимум 40 лет);
• устойчивость к коррозии;
• химическая устойчивость;
• низкая теплопроводность;
• стойкость к давлению воды и гидроудару.

При укладке ПНД труб для канализации в землю можно не бояться замерзания стоков. Материал расширяется на 7%, а затем возвращается в исходное состояние.

Небольшой вес облегчает монтаж системы. По сравнению с изделиями из стали, сварку для соединения ПНД труб под землей выполнять гораздо проще, а швы получаются более долговечными.

Полиэтиленовые трубы, обладая отличными эксплуатационными характеристиками, стоят относительно дешево.

Как правильно выкопать траншею

После разработки проекта и приобретения материала приступают к монтажу коммуникаций.

Прокладку канализационной трубы в земле начинают с рытья траншеи. В зависимости от объемов, используют экскаватор или выполняют земляные работы в ручную при помощи лопаты.

Рытье траншеи для канализации

Глубина канавы определяется тем, насколько промерзает грунт в данной местности. Нижняя часть трубопровода должна располагаться на расстоянии не менее 30 см от границы промерзания почвы. В СНиП П-Г.3-62 указаны ориентировочные значения глубины для укладки трубы в траншею: в средней полосе России – это 2,5-3 метра, в более холодных регионах − 3,5 метра.

Для обустройства канализации в большинстве случаев применяют трубы диаметром 110 мм. Поэтому стандартная ширина траншеи составляет 60 см. Но если используемые трубы имеют большее сечение, то ширину следует увеличить.

Внимание! Траншею для канализации роют с уклоном 1-2 см на 1 погонный метр. Это необходимо потому, что в частных системах отсутствует напорное давление, и сточные воды перемещаются к септику самотеком.

Для нормального функционирования системы нужны специальные колодцы на участках с крутым изгибом магистрали или значительными перепадами. Этот момент также необходимо учесть при прокладке траншеи.

Зачистка дна траншеи

Дно канавы выравнивают, грунт трамбуют и насыпают песок или гравий слоем 15 см. Для раструбов делают специальные углубления в земле − приямки. За несколько метров до смотрового колодца и на участке, где трубопровод соединяется с входной трубой, подушку уплотняют. Таким образом, предотвращают размывание грунта во время обильных осадков.

Вопрос: Если на участке мало места, то можно ли укладывать трубы для водопровода и канализации в одной траншее?

Ответ: Согласно нормативным документам (СНиП 3.05.01-85), укладку труб канализации и водоснабжения следует выполнять на расстоянии 1,5 метров по горизонтали друг от друга. Это если диаметр трубы не более 200 мм. Если размер больше, то расстояние должно быть увеличено до 3 метров. Теоретически можно использовать одну траншею для укладки разных труб, если будут соблюдены требования, указанные в СНиП. На практике же такой вариант довольно сложно реализовать. Кроме того, даже использование пластиковых труб не гарантирует того, что стоковые воды не смогут попасть в водопровод при аварийной ситуации.

Укладка трубопровода в траншею

После того, как вырыта траншея, приступают непосредственно к монтажу трубопровода.

Внимание! Использование полимерных труб значительно облегчает обустройство канализационной системы на участке. Ниже приводятся советы по работе именно с такими изделиями.

При прокладке канализационных труб в земле технология включает следующие этапы.

Работу начинают выполнять от фундамента дома. Выходящую из здания трубу соединяют с магистралью при помощи раструба.

После формирования выхода из здания выполняется укладка канализационных труб в траншею. Для этого кладем их вниз раструбом и приступаем к соединению.

На поверхности трубы ставят отметку, указывающую, на какую глубину изделие должно войти в раструб. Края зачищают от загрязнений, затем канализационную трубу вставляют в раструб до упора.

Монтаж канализационных труб

Внимание! Если используется специальная мастика для герметизации труб из полимера, то лучше наносить ее на кромки перед выполнением сварочных работ.

Идеальным вариантом было бы, если бы канализацию прокладывали по прямой. Но система для отвода стоков на участке обычно несколько раз меняет направление и имеет изгибы. Как проложить трубы, чтобы не возникали засоры? Для этих целей используют отводы, а в местах поворота оборудуют смотровые колодцы.

После завершения монтажных работ повторно проверяют наклон труб.

Для предохранения системы от замерзания используют рулонный или формовой утеплитель. Рулонный материал наматывают на трубопровод в процессе укладки, формовой – надевается на трубу как чехол. Теплоизолирующие материалы для защиты от воды укрывают слоем гидроизоляции.

Траншею засыпают сначала песком (до 15 см), а затем вынутым грунтом. Грунт из канавы предварительно измельчают. Крупные камни удаляют для того, чтобы не повредить пластиковые трубы. Когда слой грунта достигнет 30 см, его тщательно уплотняют по бокам. При дальнейшей засыпке землю трамбуют после каждых 5-6 см.

Проверка наклона труб перед засыпкой траншеи

Совет. Если на каком-либо участке невозможно вырыть траншею, то для укладки в землю канализационных труб можно использовать горизонтальный прокол. Для этого буровой головкой со специальным излучателем бурят скважину. Затем ее расширяют до размера, который на 25% превышает диаметр трубы. При помощи оголовка (специального механизма с шарниром и расширителем) трубопровод нужной длины протягивают через отверстие.

Коммуникации, проложенные в земле, подвергаются довольно серьезным внешним воздействиям: на них давит слой грунта, оказывает влияние влага и низкие температуры. Все требования, предъявляемые к прокладке труб, проверены длительным опытом. Сиюминутная выгода от их нарушения в будущем неизбежно обернется большими потерями.

Видео

Прокладка канализационных труб в земле: глубина и правила

Сооружение коммуникаций привносит в загородную жизнь настоящий комфорт, но их открытое расположение не лучшим образом отражается на эстетической составляющей участка. Совсем другое дело, если канализационный трубопровод заглублен в грунт: его не видно, магистраль не мешает передвигаться.

Однако для подземного устройства системы необходимо соблюдение норм и правил. Их следует изучить, согласны?

Фундаментальные законы и тонкие нюансы, согласно которым производится прокладка канализационных труб в земле, представлены нашим сайтом. Ориентируясь на предложенную нами информацию, вы построите безотказно действующую внешнюю канализационную систему.

Сооруженный в соответствии с нашими советами трубопровод, будет идеально работать в любое время года. В предложенной вашему вниманию статье скрупулезно изложена технология устройства подземной части канализационной системы.

В материале описаны нюансы проектирования и подробности прокладки. Приведены рекомендации о выполнении профилактических мероприятий и соблюдении правил эксплуатации канализации. Для упрощения восприятия информация дополнена фото-изображениями и видео-инструкциями.

Особенности автономной канализации

Сегодня практически в каждом домовладении имеется необходимый набор удобств для комфортного проживания: умывальник, мойка, туалет, душ или полноценная ванна, стиральная машинка и прочие блага цивилизации. Многие дома оборудованы не одним, а несколькими санузлами и ванными комнатами.

Все это хозяйство при полноценной работе выдает в сутки большое количество отходов и сточных вод. По нормативам количество жидких отходов в сутки на человека составляет от 5.4 до 9.5 л, которые должны куда-то сливаться.

Как правило, загородные дома, где люди проживают постоянно, имеют множество различных сантехнических устройств, что вызывает необходимость оборудовать автономную канализационную систему

Поэтому система водоотведения является обязательной частью инженерных коммуникаций индивидуального дома. Она состоит из внутренней канализации, выпуска из жилого строения и наружной канализационной сети, проложенной на участке.

Многие владельцы частных домов, уделяя особое внимание внутридомовой системе, почему-то не всегда должным образом относятся к обустройству наружных сетей.

Действительно, процесс укладки трубопровода кажется несложным, достаточно вырыть траншею, состыковать трубы друг с другом, внутридомовой системой и коллектором, а затем все засыпать землей.

Но это только на первый взгляд. На самом деле в этой, также как и в любой другой работе, существует множество нюансов, которые нужно обязательно учитывать. Несоблюдение технологических нормативов и неправильная укладка трубопровода может в будущем привести к его заиливанию и другим немалым проблемам.

Чтобы канализационная система исправно и долго функционировала, при ее устройстве необходимо придерживаться строительных и технологических нормативов (+)

Система водоотведения должна обеспечить отвод всех сточных вод, исключить возможность затопления строения при возникновении аварийных ситуаций, гарантировать очистку стоков при сбросе их в водоем.

При обустройстве системы необходимо учитывать такие параметры, как материал изготовления и диаметр труб, тип грунта в местности, глубину прокладки канализационных труб, определенный угол уклона.

Автономная канализация частных домовладений может быть выполнена в виде раздельного или совместного отвода и очистки. В первом случае для сточных вод от умывальников, ванн и моек и для фекальных масс из туалета изготавливаются два отдельных трубопровода.

Во втором случае все жидкие и твердые отходы объединяются в один общий поток и поступают в септик, где проходят процесс очистки, а затем вывозятся.

Выбор труб для устройства

Раньше при прокладке канализации использовались только металлические трубы: чугунные или стальные. Действительно эти материалы, как никакие другие подходят для укладки в землю. Они прочные, долговечные, имеют невысокую стоимость, легко монтируются.

Однако наряду с достоинствами, металлические конструкции имеют и существенные недостатки. Минусом стальных магистралей является возможность появления коррозии, а чугунных труб – большой вес.

По прочности и долговечности чугунным трубам нет равных, этот материал может лежать в земле десятилетиями без утраты своих качеств, но из-за их тяжести прокладка водовода значительно усложняется

Определенную сложность представляет герметизация стыков чугунной трубы, а также ее внутренняя поверхность, которая в силу особенностей материала никогда не будет идеально гладкой. Последняя характеристика влияет на скорость и качество перемещения внутри нее отходов, со временем в трубе могут образовываться засоры.

Для прокладки канализации могут использоваться асбестоцементные трубы. Они имеют гладкую поверхность, что исключает возможность образования засоров, просто соединяются при помощи специальных муфт, их вес значительно меньше, чем у металлических конструкций.

Но и у них имеется значительный минус – большая хрупкость, что усложняет их перевозку и укладку. Такой же хрупкостью обладают и керамические трубы.

Железобетонные конструкции имеют много достоинств: они обладают исключительной прочностью, водонепроницаемостью, морозоустойчивостью. Из железобетона возможно изготовить трубы большого диаметра, что невозможно выполнить из других материалов.

Но прокладка таких труб представляет большую проблему – из-за их большого веса необходимо применять спецтехнику, что в условиях индивидуального хозяйства не всегда целесообразно.

Сегодня при обустройстве канализации частного домовладения чаще всего применяют полимерные трубы, которые при всей своей прочности имеют небольшой вес, что позволяет производить их укладку одному человеку. Они очень просто и легко соединяются, при этом получается отличная герметичность.

Для обустройства наружной канализации используются оранжевые полимерные трубы. Они имеют повышенную прочность в сравнении с трубами серого цвета, предназначенными для внутреннего трубопровода, а также обладают способностью выдерживать большие нагрузки

Полимерные трубы бывают трех видов – из полипропилена, ПВХ или ПНД (полиэтилена низкого давления). ПВХ конструкции, помимо указанных выше преимуществ, также отличаются устойчивостью к УФ излучению и незначительным изменением параметров при перепадах температуры.

Однако канализационный ПВХ-трубопровод плохо выдерживает очень низкие и очень высокие температуры, а также может деформироваться при механических нагрузках.

Канализационная система в период своей эксплуатации подвергается динамическим нагрузкам, которые лучше всего выдерживают гофрированные трубы. Даже при замерзании, целостность магистрали не будет нарушена, но может произойти деформация ее стенок.

Диаметр труб выбирается исходя из количества сантехнического оборудования, установленного в доме. Так, для загородного коттеджа с двумя туалетами будет достаточно труб сечением 110 мм.

Если в домостроении имеется три и более санузла, необходимо использовать трубопровод диаметром 160 мм.

Правила и пределы заглубления системы

Некоторые ошибочно полагают, что чем глубже будет располагаться канализация, тем эффективнее она будет работать. Однако это не так. Работоспособность системы от этого не повысится, единственное, что увеличится, так это затраты на ее прокладку.

Кроме того, усложнится обслуживание канализационной сети. А самая большая беда может случиться, если в результате пучения или подмывания грунта, трубы не выдержат его давления и лопнут.

При прокладке канализационных труб необходимо придерживаться норм и правил, закрепленных в СНИПе 2.04.03-85. Важным параметром, который нужно учитывать при монтаже трубопровода, является глубина его залегания в земле.

Несмотря на то, что в нормативном акте не приведены четкие параметры глубины заложения труб, в документе указано, какие критерии являются определяющими при прокладке канализационной магистрали.

Обычно в средней полосе России трубы закладываются на глубину 0.8-1.4 м, что вполне достаточно для эффективного функционирования канализации (+)

Согласно СНиПу необходимо руководствоваться климатическими условиями, характерными для региона, в частности уровнем промерзания грунта, и сложившимся в данной местности опытом эксплуатации канализационных сетей.

Если сведения об эксплуатации канализации отсутствуют, то минимальная глубина залегания трубопровода должна быть на 30-50 см выше уровня промерзания.

При этом от поверхности земли до верха трубы должно быть расстояние не менее 70 см. Если магистраль проходит под бетонной площадкой или в местах движения автотранспорта, следует увеличить минимальные рекомендуемые значения глубины залегания трубопровода до 0.9-1 м.

Кроме того, при обустройстве наружной сети нужно учитывать материал труб и состав грунта, поскольку глубина промерзания разных типов грунта не одинаковая.

Глинистые и суглинистые грунты в одной и той же местности промерзают меньше, чем мелкий песок и супеси. Самый высокий уровень промерзания имеют крупный и гравелистый песок.

Из приведенной таблицы видно, насколько отличается глубина промерзания разных типов грунта в одном и том же городе

Утепление канализационного трубопровода

Эффективность и долговечность функционирования наружной канализации во многом зависит от правильно выполненного утепления. Особенно это важно в северных регионах и тогда, когда трубы проложены выше уровня промерзания. Чтобы понять, насколько большое значение имеет утепление, нужно представить, как работает система в холодное время года.

Во время прохождения жидкости, которая всегда имеет плюсовую температуру, труба частично заполняется жидкими стоками. Водяные пары также заполняют трубу.

Зимой при минусовых температурах часть трубы, находящаяся ближе к поверхности, охлаждается, что приводит к образованию конденсата, а потом изморози, которая устремляется к центру трубы, что часто становится причиной засоров.

Формованный утеплитель выбирается исходя из диаметра трубы, перед прокладкой канализационной магистрали, он просто надевается сверху

Избежать образования изморози и засоров, а также уберечь систему от промерзания позволяет качественное утепление трубопровода. Его можно выполнить при помощи разных материалов, которые сегодня в изобилии представлены на рынке: вспененным полиэтиленом, пенопластом, изовером, теплоизолом и другими.

Утеплители бывают рулонные и формованные. Первые наматываются на трубу во время ее прокладки в подвальных помещениях. Аналогичное применение у теплоизоляционной скорлупы из вспененного полиэтилена.

Их не используют в качестве теплоизоляции подземных линий. В основном применяются формованные утеплители, которые изготавливаются под конкретный диаметр трубы. Теплоизолирующий материал необходимого диаметра просто надевается поверх канализационной трубы.

Одним из самыхsвостребованных утеплителей является Энергофлекс, который производится из экструдированного пенополистирола. Закрытая структура ячеек материала исключает проникновение грунтовой воды, способной значительно сократить изоляционные свойства. Усиливает эффективность фольгированная оболочка

Если температура в регионе имеет очень низкие показатели, то один утеплитель вряд ли сможет стать надежной защитой труб от промерзания. В этом случае обычно применяют греющий кабель, который прокладывается по наружной стороне трубы внутри теплоизолирующего материала.

При использовании нагревающего кабеля нужно позаботиться о полной герметичности стыков, чтобы внутрь не просочилась влага.

Формирование уклона для свободного стока

При прокладке трубопровода нужно обязательно предусмотреть уклон в сторону септика. По технологическим нормативам уклон канализационной трубы диаметром 110 мм должен составлять 20 мм на каждый метр трубопровода. Трубы, имеющие диаметр 160 мм, необходимо укладывать с наклоном 8 мм на один метр проложенной магистрали.

При укладке труб расчет уклона делается на один метр трубопровода. На рисунке показано, сколько должна составлять разница между сторонами труб с разным диаметром

Наличие уклона является определяющим параметром для успешного функционирования системы. Чем ближе показатели трубопровода к нормативным, тем эффективнее будет работать канализация.

Полное отсутствие уклона, как и чрезмерный наклон трубопровода, приведут к заиливанию системы. В первом случае отходы не смогут транспортироваться по трубам с необходимой скоростью, что послужит образованию засоров.

Во втором – жидкость будет передвигаться слишком быстро, что, в конечном счете, уменьшит ее транспортирующую способность, и отходы будут оставаться в трубе, что также приведет к засорам и дальнейшему заиливанию трубопровода.

Уклон трубопровода всегда должен быть направлен от выпуска из жилого дома в сторону септика. Это условие особенно важно при использовании канализации безнапорного типа, которыми чаще всего оборудуются частные домовладения

Контролировать уровень уклона всей траншеи можно при помощи специального прибора – нивелира. Если прибор отсутствует в хозяйстве, то проверку уклона проводят при помощи строительного уровня.

Порядок действий:

1. В начале и в конце котлована вбиваются штыри, к которым привязывается трос.
2. К одному концу веревки прикладывается строительный уровень и производится корректировка по горизонту.
3. Измеряется высота траншеи с обеих сторон до троса.
4. Производятся несложные математические вычисления.

Например, общая длина траншеи составляет 50 м, используется труба диаметром 110 мм. Со стороны выхода из дома глубина котлована составляет полметра. В этом случае в конечной точке котлована его глубина должна быть равна полутора метрам.

Подробная технология расчета уклона канализации описана в этой статье.

Если на участке присутствует естественный уклон, превышающий рекомендуемые нормативы, можно проложить канализацию с несколькими вертикальными переходами. В таком случае на горизонтальных участках трубопровода необходимо соблюдать нормативные показатели.

На участках с большим уклоном трубопровод можно проложить ступенчатым способом. Если угол уклона незначительно превышает нормативы, ограничиваются одним вертикальным переходом (+)

Другой вариант – на выходе из дома уложить вертикальную трубу на значительную глубину, а уже из нее прокладывать трубопровод с нужным уклоном. При этом глубина траншеи будет больше, чем при укладке первым способом.

В этих же целях можно использовать перепадный колодец, попадая в который, сточные воды плавно стекают на более низкий уровень трубопровода.

Работы по прокладке труб

Технологически процесс прокладки канализации не представляет особой сложности. Сначала необходимо вырыть траншею, глубина которой соответствует нормативным показателям, характерным для данного региона.

Перед тем как проложить канализационные трубы, на дно канавы засыпается песок. Высота песчаного основания составляет 10-15 см, поэтому глубина траншеи должна быть также увеличена на эти значения.

Песчаная подушка позволяет выровнять дно канавы. Перед прокладкой труб песок нужно тщательно утрамбовать, чтобы предотвратить последующую усадку

Ширина траншеи закладывается примерно на 40 см больше, чем диаметр используемой трубы. В местах подхода труб к септику и на выходе из домовой канализации траншею делают немного шире, чтобы было удобно проводить монтажные работы.

Чтобы предотвратить намокание фундамента и стен дома в случае аварийной утечки, септик устанавливают на расстоянии не ближе 5 м от строения (+)

После того, как траншея и основание подготовлено, необходимо соединить между собой трубы, а затем производить их укладку. Длинные участки магистрали уложить ровно и правильно одному человеку не под силу, поэтому к этой работе желательно привлечь несколько помощников.

На концах труб находятся специальные уплотнительные резинки. Перед их стыковкой друг с другом по периметру трубы наносится силиконовая сантехническая смазка, которая облегчает процесс стыковки и делает стык более надежным.

Но здесь нельзя применять силу, излишнее усилие на трубу может повредить резинку или вырвать ее с посадочного места, что приведет к нарушению ее герметичности.

Прежде чем уложить подготовленный трубопровод, на выход из домового водоотвода надевается патрубок, который имеет необходимый угол. Другой край магистрали укладывается в отверстие в септике.

Если накопительный колодец сделан недавно, желательно сразу же не заделывать отверстие бетоном, поскольку при усадке септика труба может лопнуть.

Патрубок, надетый на выходящую из дома трубу, позволяет направить трубопровод в нужном направлении

Засыпка канализационной трубы проводится следующим образом: сначала насыпается песок таким образом, чтобы труба была полностью им покрыта. Затем он поливается водой, а после того как произойдет его усадка, подсыпается еще партия песка. После этого магистраль полностью засыпается землей.

По техническим нормативам в местах поворотов трассы должны быть установлены поворотные колодцы, а на прямых участках трубопровода на каждые 35 м оборудуются смотровые колодцы. Помимо этого каждые 15 метров прямой магистрали устанавливают ревизию или прочистку.

Установка ревизии несложная процедура, но она позволяет контролировать состояние канализационной сети на протяжении всего трубопровода и при необходимости прочистить нужный участок тросом или струей воды

Ревизию можно сделать из той же самой канализационной трубы, которая устанавливается вертикально на нужных участках трубопровода при помощи тройника. Сверху она закрывается заглушкой. При помощи этого довольно простого устройства можно получить быстрый доступ к засорившемуся участку магистрали.

На наиболее ответственных участках сети лучше установить смотровой колодец.

Действия при замерзании канализации

Если вы не утеплили канализационные трубы, или утеплили их недостаточно, и они промерзли, прежде всего, нужно определить поврежденный участок трубопровода, чтобы выбрать метод решения проблемы. Металлические трубы можно разогреть при помощи паяльной лампы.

Если трубопровод выполнен из пластика, открытый огонь использовать нельзя. Можно залить в канализацию горячую воду, в которой предварительно растворить соль (2 кг на 10 л воды). Можно направить струю пара или горячей воды в ближайшую к замерзшему участку ревизию.

Если поврежденная труба находится в середине магистрали, можно воспользоваться парогенератором для прогревания грунта. Однако этот процесс может занять довольно много времени. Лучше всего не допускать замерзания системы, а при прокладке труб провести их качественную теплоизоляцию.

Выводы и полезное видео по теме

В этом видео очень подробно освещен процесс укладки наружной канализации, а также приведены нормативные показатели, которых необходимо придерживаться при монтаже:

В данном видеосюжете показано, как осуществляется закладка канализационных труб в землю:

Несмотря на кажущуюся простоту, работа по укладке канализационных труб требует грамотного подхода и знания нормативных правил прокладки. Только при соблюдении необходимых показателей и правильном выполнении работ, можно обустроить действительно эффективную и долговечную канализационную систему.

Пытаетесь самостоятельно проложить канализационные трубы? А может не согласны с изложенным материалом? Ждем ваших комментариев и вопросов – форма для связи расположена ниже.
