Лестничная тележка: особенности конструкции и самостоятельного изготовления

Многие домашние мастера не понаслышке знают о том, что ручная тележка в доме – вещь незаменимая. Потребность в перевозке грузов возникает как при проведении мелких строительных работ, так и в быту. Поэтому, желательно всегда иметь под рукой небольшую тележку, которая способна облегчить подъем различного рода грузов. И темой данной статьи будет лестничная тележка НТ 1310.

Такая конструкция позволяет перевозить грузы не только по ровной горизонтальной плоскости, но и осуществлять их транспортировку по железобетонным лестницам. Это становится возможным благодаря особой конструкции, позволяющей тележке «шагать» по ступеням.

Железобетонные лестницы — красивый и практичный архитектурный элемент

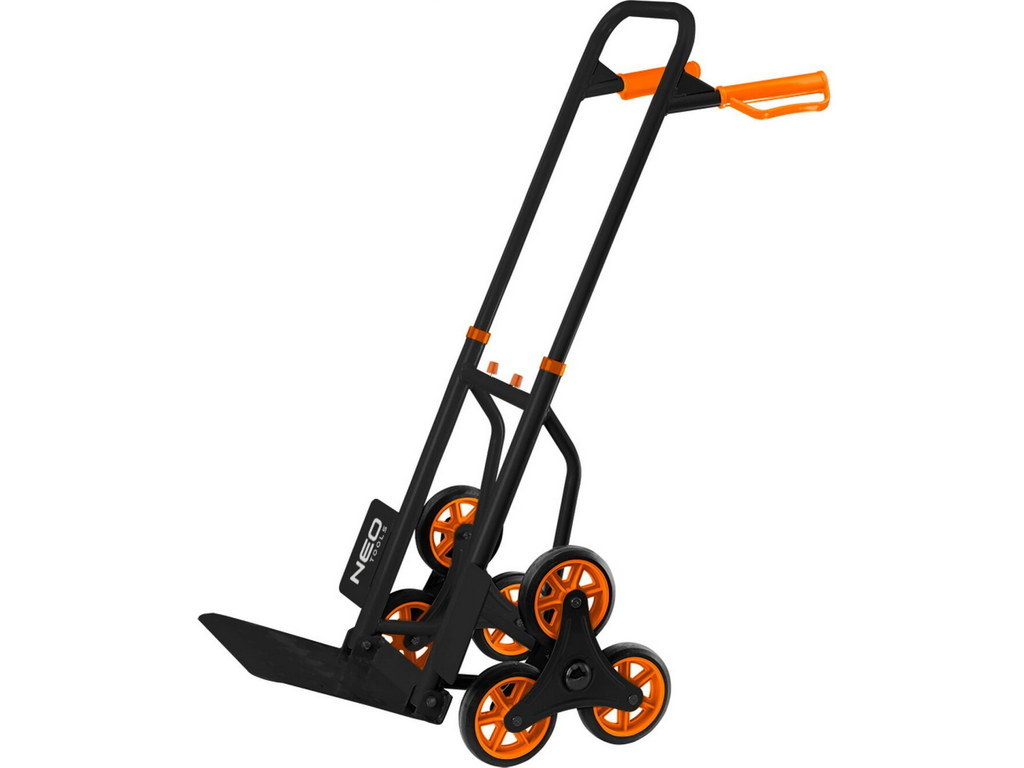

Тележка, предназначенная для лестниц

Жители многоэтажек, в которых отсутствует лифт, в частности, хрущевок, не понаслышке знают о трудности транспортировки грузов по лестнице.sДаже если груз и не является тяжелым, тащить его на пятый этаж по железобетонным лестничным маршам иногда оказывается очень проблематично, в особенности, для людей пожилого возраста.

Именно для облегчения таких работsиспользуются специальные лестничные тележки, которые позволяют без особых усилий транспортировать по ступеням грузы любого веса.

Совет! При использовании таких тележек происходят малейшие сотрясения перевозимого груза, что особо важно при транспортировке хрупкой клади.

Заявленная грузоподъемность таких тележек составляет от 50 до 150 кг, то есть даже самая хрупкая конструкция позволит вам без труда перевозить мешки сахара или цемента.

Конструкция тележки

Железобетонные лестничные марши: основные факты и области использования

Тележка для лестниц состоит из таких деталей и узлов:

1. Рама, которая является основой конструкции.
2. Выдвижная ручка.
3. Поперечины рамы, которые представляют собой ребра жесткости.
4. Трехлучевая звездочка, которая обеспечивает проходимость конструкции по ступеням.
5. Колеса. Такая тележка имеет 6 колес, по 3 штуки с каждой из сторон.
6. Грузовая площадка.
7. Упор грузовой площадки, который может быть как выдвижным (чаще всего), так и статичным.
8. Цепь-фиксатор или резинка для фиксации груза на грузовой площадке.

Весь секрет тележки для лестниц заключается в особом расположении колес. Так, вместо привычной пары здесь их насчитывается целых шесть. Такие колеса «насаживаются» на малые оси на концах трехлучевых звездочек. Таким образом, при транспортировке по ровной поверхности, тачка едет на четырех колесах.

Перевозка грузов по ровной поверхности.

Однако, в том случае, если оба передних колеса упираются в какое-нибудь препятствие, будь то порог или ступень, то трехлучевая звездочка начинает проворачиваться, и тележка будто перешагивает через препятствие. При этом движение вниз по лестнице не потребует от вас никаких усилий, поскольку конструкция будет «шагать» под своим собственным весом, от вас потребуется лишь поддерживать и направлять её.

Преимущества данной конструкции

Ввиду конструктивных особенностей, тележка шагающая по лестнице, не является узкоспециализированной и не имеет никаких недостатков перед «традиционными» двухколесными конструкциями. Как было сказано выше, её можно использовать и для горизонтального перемещения грузов, но при этом данная конструкция значительно расширяет спектр использования тележек.

Преимущества перед двухколесными тачками:

1. Возможностьsсвободного перемещения по ступеням, в то время как обычные тележки перемещаются по лестнице с трудом и рывками.
2. Высокая проходимость по дорогам с небольшими препятствиями (камнями, порогами и т. д.).
3. Возможность использования в качестве обычной тележки.
4. Высокая грузоподъемность.
5. Компактность.

Обычная (слева) и лестничная тачки.

1. Приемлемая цена.
2. Наличие в свободном доступе всех узлов конструкции, в том числе и трехлучевых звездочек с колесами. В случае поломки вы сможете без труда осуществить ремонт тачки своими руками.

Изготавливаем самостоятельно

Ввиду простоты конструкции, тележка для подъема по лестнице может быть сделана вами собственноручно. На практике это гораздо проще, чем может показаться на первый взгляд

Совет! Если у вас есть старая двухколесная тележка, то проще всего будет приобрести готовые лучевые звездочки с колесами и прикрепить их к осям.

Итак, инструкция по изготовлению:

1. Изготавливаем каркас. Для выполнения данных работ вам пригодятся навыки электросварки. Для изготовления каркаса понадобится стальная труба с сечением 15 мм, длиной 220 см.

• Отмеряем 80 см с одного края трубы и зажимаем её в этой точке на тисках.
• Используя молоток, сгибаем трубу под прямым углом.

Можно использовать для сгибания труб электрический трубогибочный инструмент.

• То же самое проделываем и с другого края. В результате у вас должна получиться труба в виде буквы «П», длинные планки которой равны 80 см, а средняя – 40 см.

1. Берем трубу с сечением 10 мм и длиной 40 см и привариваем её к краям П-образной заготовки. В этой трубке будет располагаться ось для установки колес.
2. Теперь необходимо приварить к раме ребра жесткости. Для этого достаточно трех металлических прутьев, которые привариваются к раме горизонтально через равные промежутки.

Совет! Если тачка будет использоваться для перевозки тяжелых грузов, то количество ребер жесткости можно увеличить до 5-7.

1. Берем трубу, сечением 15 мм и длиной 120 см для изготовления грузовой площадки.

• Аналогично раме, зажимаем заготовку в тисках, отступив 40 см от края.
• Используя молоток, сгибаем трубу.
• То же самое необходимо проделать и с другой стороны, чтобы получилась квадратная П-образная платформа.

1. Привариваем платформу к оси.

Осуществление сварки труб.

Совет! Для дополнительной жесткости по бокам конструкции желательно приварить металлические уголки.

1. Для грузовой площадки также необходимо предусмотреть 2-3 ребра жесткости из стальных прутьев.
2. Для оси можно использовать как заводскую деталь, так и металлический стержень, который вставляется в нижнюю трубку конструкции.
3. Теперь переходим к самым важным элементам конструкции – трехлучевым звездочкам. Они также присутствуют в свободной продаже, однако изготовить их можно и самостоятельно. Они могут быть вырезаны из стальных листов, толщина которых определяется в зависимости от предполагаемой грузоподъемности конструкции. Звездочки также могут быть сварными, в таком случае в качестве лучей используются стальные тавры, кватавры, швеллеры, уголки, квадраты и т. д.

После того, как звездочки готовы, в них проделываются отверстия для установки колес.

1. Крепим звездочки к оси.
2. Тачка готова к эксплуатации.

Готовая трехлучевая звездочка с установленными колесами.

Что нужно знать при приобретении тележки

Если вам необходима тележка для перевозки грузов по лестнице, то проще всего приобрести её в строймагазине, тем более, что далеко не каждый сможет изготовить такую конструкцию самостоятельно. Поскольку на сегодняшний день не существует отдельной отрасли в промышленности, которая занималась бы выпуском тележек, то и напрочь отсутствуют какие-либо бренды.

И в таких условиях выбор между новой и поддержанной тачкой по большей части не имеет отличий. Более того, старая советская конструкция ввиду захвата современного рынка китайскими товарами, будет гораздо лучше новой.

Давайте рассмотрим, на что следует обращать внимание для того, чтобы сделать правильный выбор:

1. Оцените удобство поручня или ручек.
2. Измерьте размеры изделия. Габаритная ширина является очень важным параметром, так как излишне широкое изделие можетsпопросту не войти в двери или лифт. То есть, вам необходимо приобрести максимально крупную модель.
3. Особенности конструкции во многом определяют надежность. Проверьте качество сварных швов на рамах, приsэтом следует обратить особое внимание на наличие перекосов или каких-либо искажений геометрии. Осмотрите кузов на предмет ржавчины и наличие вмятин.
4. Произведите тщательный осмотр колес. В зависимости от производителя они могут отличаться по цене и качеству. Убедитесь, что колеса соответствуют тому грузу, который вы планируете транспортировать на тачке.

Добротная складская тачка.

Заключение

Столь нехитрая конструкция, как тележка, является незаменимой помощницей в быту, потому каждый уважающий себя домашний мастер должен иметь её в своем арсенале. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме (узнайте также, что такое лестничный лоток).

Какие бывают лестничные тележки и для чего они нужны

Для перемещения грузов на относительно небольшие расстояния, например, в пределах супермаркета или территории склада, используются электрические погрузчики и ручные тележки различных конструкций. Но это оборудование, прекрасно выполняющее свои функции на ровных или наклонных поверхностях, плохо подходит для работы на участках с бордюрами или ступенями.

Выбираем лестничную тележку

Универсальные двухколесные тележки давно используются в магазинах бытовой техники, канцелярских товаров и т.п. Они идеально подходят для перевозки грузов весом до 200-300 кг и отличаются легкостью и компактностью.

Их рабочее положение – наклонное. Везя тележку за собой, можно преодолевать даже резкий перепад высоты рабочей поверхности. Правда, при этом надо приложить дополнительные физические усилия. Поэтому если на пути перемещения груза есть лестница или порог из нескольких ступенек, которые надо постоянно преодолевать, лучше воспользоваться специализированным оборудованием.

Ручные лестничные тележки

Тележка грузовая лестничная предназначена для перемещения груза как по ровным поверхностям, так и по ступеням. Транспортировка осуществляется в наклонном положении. По сути, это разновидность обычной ручной двухколесной тележки. Основное отличие заключается в использовании вместо пары колес специальных движущихся блоков. На фото видно, что каждый из них состоит из трех колес, которые способны поворачиваться в вертикальной плоскости.

Принцип работы заключается в том, что встречающееся на пути препятствие вызывает поворот блока. Опорным становится следующее колесо, которое как бы «перешагнуло» через преграду. Такая схема применяется на большей части моделей. Различаются они в основном габаритными размерами и грузоподъемностью. Это можно проследить на самых популярных моделях.

Лестничная тележка КС 150:

• грузоподъемность – 150 кг;
• диаметр колес – 6х150 мм;
• размер грузовой платформы – 350х240 мм;
• высота – 1350 мм;
• ширина – 550 мм;
• вес – 18,80 кг.

Лестничная тележка ТЛТ 500:

• грузоподъемность – 300 кг;
• диаметр колес – 6х160 мм;
• размер грузовой платформы – 280х550 мм;
• высота – 1360 мм;
• ширина – 610 мм;
• вес – 21,5 кг.

Тележка лестничная НТ 1310:

• грузоподъемность – 150 кг;
• диаметр колес – 6х150 мм;
• размер грузовой платформы – 310х200 мм;
• высота – 1310 мм;
• ширина – 515 мм;
• вес – 15,5 кг.

Тележка лестничная КГЛ 200:

• грузоподъемность – 200 кг;
• диаметр колес – 6х160 мм;
• размер грузовой платформы – 250х395 мм;
• высота – 1350 мм;
• ширина – 544 мм;
• вес – 16,8 кг.

Каркас тележек обычно изготавливается из круглой трубы, что делает их конструкцию прочной и легкой. «Шагающий» блок выполняется из металла или прочного пластика. Вместо пневматических камер колеса имеют ободок из литой резины, что увеличивает их стойкость к истиранию и долговечность. Прорезиненные ручки обеспечивают удобство эксплуатации. Чрезвычайная компактность моделей и прочность сварной конструкции определяют их популярность и положительные отзывы покупателей.

Ручные электрические тележки

Существуют усовершенствованные варианты лестничных тележек. Один из них – оборудование от германской фирмы SANO Transport Geraete. Это линейка оборудования Liftkar. Особенность этих моделей заключается в применении шагающего механизма, который питается от сменного аккумулятора. Тележки имеют пару круглых колес. Шагающий механизм представляет собой плоский металлический рычаг с роликами по бокам. Делая «шаг» на ступеньку, он поднимает тележку за собой.

Для поднятия более тяжелых грузов разработана другая модификация. В ней механизм упирается в ступеньку и выталкивает тележку вверх и вперед. То есть «шаг» делает не механический блок, а само оборудование с грузом. Скорость и вид шага во всех моделях устанавливается человеком перед преодолением подъема или спуска. Работу оборудования в действии можно увидеть на представленном видео.

Моторизованные лестничные тележки

Это еще один вариант лестничных тележек. Типичный представитель – линейка моделей PowerMate канадского производителя L P International Inc. Тележка состоит из направляющих рельсового типа. Снизу по ним могут перемещаться колеса, а сверху – основание с закрепленным грузом. Все перемещения выполняются встроенным подъемным механизмом, питающимся от аккумулятора. Управление осуществляется человеком с помощью нажатия кнопок.

Процесс подъема заключается в следующем:

• тележка упирается в основание;
• колеса перемещаются вверх по направляющим до необходимой ступеньки;
• после этого упор делается на колеса;
• основание с грузом подтягивается вверх;
• процесс повторяется.

Лестничные тележки ручные и моторизованные значительно облегчают подъем груза по ступеням. При этом в подавляющем большинстве российских фирм предпочитают использовать нетребовательные и практичные ручные тележки. Они не только дешевле, но и проще в ремонте. Их можно использовать и для перевозки грузов по ровной поверхности. Стоит обратить внимание, что, судя по отзывам владельцев, лестничные тележки плохо перемещаются по рыхлому грунту.

Лестничная тележка

Моя корзина

Распродажа

Медицинские (аппаратные или мебельные) колеса с серой резиной Д-100 мм, кронштейн крепления отверстие под болт М10 с металлическим тормозом: Большегрузное обрезиненное колесо без кронштейна

НОВИНКИ

В наличии на складе!

Тележка для подъема грузов на этажи

Тележка для подъема грузов на этажи своими руками.

Тележка для подъема грузов на этажи может стать первым помощником всем, кто делает ремонт в квартирах долевках, где еще не работает лифт, и конечно же, старикам.

Как вы, конечно, догадались, она может не только шагать вверх по лестнице, но и плавно спускаться вниз. Без рывков и сотрясений, как это бывает на ступеньках с обыкновенной тележкой.

Грузоподъемность данной тележки около 50 кг, а не много ни мало целый мешок цемента.

Весь секрет тут в расположении колес. Вместо привычной пары у этой тележки и шесть, по три с каждой стороны, насаженные на малые оси по концам трехлучевых звездочек (см. рис.2). При движении тележки по ровной поверхности с каждой стороны работают по два колеса. Но вот оба передних колеса уперлись в препятствие, скажем - в ступеньку крыльца, лестницы. Вы продолжаете тянуть тележку за собой, «треугольники» поворачиваются и вступает в дело третье колесо. Оно становится на первую ступеньку, на следующую - то колесо, что за ним и ...пошагали-поехали вверх. А вниз - еще легче, под действием веса тележка «зашагает» почти без усилий.

Рис. 1. Конструкция тележки для подъема грузов на этажи: 1 - выдвижная ручка, 2 - рама тележки, 3 - поперечины рамы, 4 - трехлучевая звездочка, 5 - колеса, 6 - грузовая площадка, 7 - цепь-фиксатор грузовой площадки, 8 - упор грузовой площадки.

Здесь вы видите «грузовичок», но на таком же ходу можно смастерить «легковушку» - детскую коляску или кресло для инвалида: такой ручной транспорт избавит человека от лестничной тряски, позволит преодолевать ступени с меньшей затратой сил.

Впрочем, тележку или коляску подобного типа не обязательно делать «с нуля». Можно использовать готовый кузов, а самостоятельно изготовить только ходовую часть. Наиболее ответственные ее элементы - трехлучевые звездочки. Они вырезаются (или вырубаются) из стального листа, толщина которого подбирается в зависимости от назначения и предполагаемой грузоподъемности вашей тележки. В этом случае вдоль каждого из лучей с внешней стороны (между осями тележки и колеса) необходимо приварить по отрезку стального прутка, что придает необходимые ребра жесткости звездочкам. Но можно сделать звездочки и сварными, использовав в качестве лучей отрезки стального профиля (швеллер, уголок, квадрат, тавр, двутавр и др.). В этом случае сходящиеся лучи свариваются между собой и, кроме того, к образовавшейся звездочке по центру с внешней стороны приваривается стальной диск, что и обеспечивает последней достаточную прочность.
