Забивная скважина на воду своими руками


Как забить скважину на воду своими руками и видео

Недостаток собственных колодцев и низкое качество воды в центральных водопроводных системах привело к тому, что забивная скважина снова стала востребованной. В частных домах эта конструкция зачастую, единственный вариант обеспечения водой. К тому же, скважину можно делать как дома, так и за его пределами, возле бани или в огороде. Собственное автономное обеспечение всегда привлекательно, но нужно знать, что представляет собой скважина забивная или иначе, абиссинский колодец.

Что необходимо для сооружения забивных скважин

Схематическое устройство забивной скважины абиссинского колодца

Колодец удобен по всем своим показателям:

  1. Оперативность оборудования. Абиссинский колодец можно выкопать за один день, если есть в наличие трубы и остальные комплектующие;
  2. Доступная цена. Стоимость труб (основной затратный фактор) невысока, а если водоносный слой находится близко, то процесс ускоряется и значительно облегчается;
  3. Подготовительные работы можно начинать уже зимой.

Главное, это узнать у соседей насколько глубоко пролегает слой водоносного грунта или поближе рассмотреть колодцы, находящиеся в округе.

Инструментарий и оборудование для колодца:

  • Для начала нужно приобрести трубы для воды длиной не менее 15 м. Важная часть трубчатого колодца – заборник – фильтр, изготавливаемый из того же материала, из которого состоит вся конструкция.

Важно! Длина заборника-фильтра рассчитывается исходя из насыщенности водоносного слоя. При избыточном насыщении длина не превышает 0,5 м, при недостаточном может доходить до 1,5 м.

  • Токарю можно поручить изготовление конуса заборника. Его сразу приваривают к детали заборника или оснащают резьбой и прикручивают.
  • Перфорация труб обязательна. Для этого отверстия высверливаются по всей длине трубы, диаметром до 0,8 см. Расположение отверстий шахматное, затем трубы оборачивают сеткой, припаивая оловянным припоем по кромочной части.
  • Сетка заборника – обязательный элемент, который тоже можно сделать своими руками. Хорошая сетка должна удерживать небольшую лужицу воды и при этом дать жидкости свободно стекать, конструкцию сетчатого элемента можно посмотреть на видео.
Игольчатый фильтр для забивания абиссинской скважины

Важно! Сетка, выполненная из цветного металла на подходит для заборника, из-за особенности к быстрой коррозии и деформации.

  • Крепится сетка на саморезы из нержавейки, оснащенные большими шляпками. Для прочности крепления лучше высверлить небольшие (2 мм) отверстия по всей длине труб заборника. Это просто и легко сделать своими руками. А вот после обмотки и крепления сетки, выступающие и лишние части сетчатого полотна нужно обязательно обрезать! Приматывать проволокой неправильно, стоит заборнику зацепиться в грунте за что-то прочное, проволока не поможет, сетка тут же прорвется, и в воду начнут попадать не только мелкие, но и крупные частицы грязи, грунта.
  • Трубы удлинения нарезаются кусками 0,5-1,5 м в зависимости от грунтового наполнения. Для мягких пластов допускается чуть большая длина труб.
  • Муфты соединительные берите только стальные! А вот для прочности и надежности крепления, лучше дополнить резьбовой шаг, провернув его до половины муфты. Операцию тоже просто и легко сделать своими руками, при наличии некоторого навыка нарезания резьбы. Для минимизации подтекания в местах соединений, муфты присаживают на льняные нити с краской.

Бурение забивной скважины на воду

Производится бурение обычным рыболовным буром с переделанной рукояткой и коловоротом

Если все инструменты и оборудование подготовлены правильно, можно приступать к следующему этапу – забиванию скважины. Предварительно весь процесс лучше посмотреть на видео и воспользоваться нашими советами:

  • Производится бурение обычным рыболовным буром с переделанной рукояткой и коловоротом. Рукоятку меняют так, чтобы к буру подсоединить удлинительные колени, коловорот меняют на рукоятку Т-образной формы.

Совет! Чтобы забивание заняло как можно меньше времени, работу лучше делать вдвоем. Это облегчит доставание бура из земли и его очищение.

  • Как только обнаружились плывуны, процесс нужно прекратить, опустить в скважину трубу с заборником и взять колотушку. Колотушка – это обычная чурка, оснащенная с двух сторон металлическими скобами, закрепленными вертикально. Трубу надо забивать именно ею, важно лишь соблюдать равномерность ударов.

Совет! Наличие воды в слое проверяется наливанием в скважину жидкости, если она не задерживается, а уходит сразу – место бурения выбрано правильно и скоро будет готов абиссинский забивной колодец.

  • После того, как забивание труб закончено, можно подсоединить насос посредством шланга с хомутами и произвести выкачивание воды.
Пример забивного устройства для заглубления иглы

Пошла чистая и вкусная вода, без пленочных образований, пены и осадков – результат достигнут. Но для собственного успокоения неплохо сделать анализ воды в лаборатории, так как своими руками это сделать невозможно, чтобы убедиться в ее безопасности. В случае неприятного запаха или появления пленки, лучше продолжить забивку труб на большую глубину, проверяя время от времени наличие водоносного слоя. Забиваться глубже 15 метров не стоит, это уже получится не абиссинский колодец, а другая конструкция.

Сложно выкачивать насосом воду, если зеркало воды находится на уровне ниже 9 метров. В случае необходимости операции, выкапывается котлован, куда опускается насос или скважина делается с установкой водонасосной станции.

Редко, но бывает так, что водоносный слой не находится. В этом случае трубы вынуть, если не знаете как, смотрите видео, скважину зарыть и пробивать абиссинский колодец своими руками в другом месте участка.

Подготовка скважины к пользованию

Установка наружного насоса на скважину

Итак, вода хорошая, грунтовые воды насыщенные, а значит, можно приступать к обустройству скважины. Для этого набор труб выравнивают над уровнем почвы для удобства подключения. При этом можно заменить последнее надставленное колено на кусок нужной длины или просто отрезать лишнее, нарезав на верхушку резьбу. Резьба требуется для обустройства клапана и подсоединения шланговой части.

Совет! Клапан часто ломается, поэтому лучше установить его перед насосом (наверху), в случае выхода из строя, клапан будет проще заменить. Если скважина предназначена для пользования в теплый период, на зимние холода клапан снимается до весны. А если колодец станет работать круглогодично, то в сильные морозы клапан тоже лучше демонтировать, надевая его только для пользования скважиной, и следить, чтобы в насосе не оставалась вода.

После обустройства клапана, скважина прокачивается ручным насосом, а уже затем, когда система заполнится водой, подключается насос электрический или водонасосная станция. Это обеспечит постоянный столб жидкости в трубе и абиссинский колодец будет работать более эффективно.

Прочистка системы абиссинского колодца

Перед использованием необходимо хорошо прокачать скважину

Как видите, забить скважину своими руками несложно, достаточно набора труб, инструментов и некоторого терпения. В процессе работы заборник забьется частицами, а значит, придется чистить или полностью заменять сетку заборника или сборник целиком. Но бывают и такие случаи, что вода уходит совсем. Причины могут быть разными, от природных явлений до техногенных. Решение: проводить более глубокое забуривание в грунт и обустроить не абиссинский колодец, а скважину с обсадной трубой.

В заключение и в помощь

Интересны новые технологии забивания «одноразовых» скважин своими руками. Делаются такие колодцы на короткое время, например для обеспечения водой в летнее время, пока не будет готов абиссинский колодец. Для обустройства используется металлопластиковая труба, забиваемая составным стержнем. Заборник ничем не отличается от обычного, лишь внутри оснащается углублением в форме конуса, чтобы в это место опирался забивной стержень. Металлопластиковое колено к заборнику присоединяется посредством муфты и вся конструкция опускается в пробуренную скважину. Как только вставили в трубу стержень, уперли его в углубление заборника, наверх стержня накручивается наковаленка и заборник забивается до нужной глубины. Достигли водоносного грунта, стержень вынуть, трубу соединить с насосом и можно прокачивать скважину, для получения чистой воды.

Помогите нам стать лучше, оцените подачу материала и труд автора

Загрузка... Рассказать друзьям и коллегам в социальных сетях

vodakanazer.ru

Как выполняется забивная скважина своими руками?

Без чего не обойтись ни в одном доме? Правильно, без воды. Поэтому еще на этапе планировки участка решается вопрос о водоснабжении. Вариантов, собственно, три: центральный водопровод, колодец и скважина. Первый вариант не всегда доступен, поскольку в частный сектор редко доходят трубы городского водоканала (особенно если вода требуется для сада или дачи). Второй вариант — колодец — не самый удобный. Его требуется регулярно чистить, при необходимости углублять, а количество поставляемой воды не всегда достаточно для нужд людей, проживающих в доме. Остается скважина, разновидностей которых существует несколько: артезианская, забивная, фильтровая.

Для того, чтобы обеспечить себя водой в частном секторе, необходимо сделать скважину.

Остановимся подробнее на абиссинском колодце, или забивной скважине. Выполняется забивная скважина своими руками очень просто, и потому имеет самое большое распространение.

Как и другие устройства, такая скважина имеет свои плюсы и минусы. К положительным моментам можно отнести простоту и быстроту постройки, возможность размещения внутри здания, достаточные объемы поставляемой воды, большой срок эксплуатации. Но без ложки дегтя не обойтись: использовать скважину необходимо регулярно, чтобы избежать залива, устройство возможно только в рыхлом и мягком грунте, пролегание водоносного слоя не ниже 8 м (из-за особенностей используемых насосов).

Вам потребуются:

  • трубы;
  • заборник;
  • наконечник;
  • муфты;
  • лен;
  • краска;
  • обычный бур для рыбалки;
  • колотушки;
  • ручной насос;
  • клапан.

Теперь рассмотрите подробнее постройку абиссинской скважины своими руками:

Для бурения скважины необходим земляной бур.

  1. Приобретение труб. Подойдут оцинкованные или из нержавейки. Длина — около 15 м.
  2. Заказ (или самостоятельное изготовление) заборника, в котором располагается фильтр. Труба для него подойдет аналогичная или чуть большего диаметра. Длина от 0,5 до 1,5 м (зависит от водоносного слоя).
  3. К заборнику припаивается наконечник в виде конуса. Можно посадить его на резьбу.
  4. По всему заборнику насверливают отверстия (~10 мм диаметром). Располагаются в шахматном порядке.
  5. Заборник оборачивается сеткой из нержавейки, которая припаивается. Подойдет и сетка из цветных металлов, но она больше подвергается коррозии.
  6. Удлинительные трубы (приобретенные по п.1) разрезаются на части. Размер каждой от 1,5 до 2 м. Длина зависит от почвы: если грунт мягкий и труба проходит хорошо, то делайте куски подлиннее.
  7. Отрезки трубы соединяются муфтами из стали. Сами муфты наворачиваются на лен с краской.
  8. Изготовление бура. В качестве исходного материала используйте обычный бур для рыбалки и несколько железных труб для его удлинения. Рукоятку рекомендуется заменить на Т-образную, это позволит вращать бур вдвоем и упростит процесс.
  9. Если появился плывун — прекращайте бурение.
  10. Вставляйте в получившуюся яму заборник и забивайте его колотушками в водоносный слой. Если верхняя часть заборника находится высоко, забивать придется со стремянки. Проверить, вошел ли заборник в водоносный слой, можно так: в трубу налить воды. Если вода не застаивается, уходит — все получилось, фильтр в воде.
  11. Подсоединяется ручной насос, выкачивается вода. Полученную пробу подвергают осмотру на цвет, вкус, мыльность и другие качества. Стоит ее прокипятить. Не доверяете собственным ощущениям — отнесите воду на анализ в лабораторию. Если все нормально — оставляйте как есть. Если вода не нравится — забивайте скважину своими руками и колотушкой дальше. Стандартная глубина 12-15 м. Делать более глубокую скважину не имеет смысла — ни один насос не выкачает воду с такой глубины.

Процесс обустройства скважины

Описанный процесс подходит при известном месте залегания подземных вод. Для более точного определения можно обратиться к специалистам или воспользоваться биолокационными рамками (или по-дедовски — лозой).

Если вода, полученная из скважины, подходит вам по всем параметрам, то скважину нужно обустроить для дальнейшей эксплуатации.

Схема устройства абиссинской скважины.

  1. Выравниваете высоту скважины над землей. Она должна быть удобной для подключения системы водоснабжения.
  2. Перед насосом устанавливаете клапан. Если пользоваться скважиной вы будете только в теплое время года, то на зиму клапан рекомендуется снимать.
  3. За клапаном подключается насос или водозаборная станция.

Если поток из вашей скважины изменился (в худшую сторону), то пора чистить фильтр. Обычно это происходит после нескольких лет эксплуатации. Для чистки трубы достают из скважины. Сетка заборника чистится, промывается или заменяется на новую.

Забивная скважина имеет свой неоспоримый плюс: вода в ней очень чистая и не требует дополнительной фильтрации. Это обусловлено полной изоляцией внутренней полости труб. В них не попадают посторонние предметы и вещества, которые могут испортить или ухудшить качество воды. Сделать абиссинский колодец можно за один день, а средний срок эксплуатации — 25-30 лет.

moyaskvazhina.ru

Скважина-игла или абиссинский колодец своими руками – личный опыт с видео и фото

Здравствуйте, уважаемые читатели. Начнем рассказ об организации водоснабжения загородного участка с помощью устройства скважины-иглы или абиссинского колодца. Такого рода скважины обычно делают своими руками, поскольку специальное оборудование для устройства скважины не требуется.

Данная статья является квинтэссенцией личного опыта автора и сотен проштудированных страниц на профильных форумах и является не теоретическим материалом, а практическим руководством. Как говориться, умный человек способен научиться на чужих ошибках.

Что понадобиться для устройства абиссинского колодца

Итак, начнем. Будем говорить о классической схеме монтажа скважины иглы: забивании в грунт.

Для забивания абиссинского колодца нам обязательно понадобится:

  • игла-фильтр
  • комплект труб с резьбой
  • муфты для соединения труб
  • сантехнический лен и паста для использования в резьбовых соединениях
  • два трубных сантехнических ключа
  • насос для прокачки скважины
  • инструмент, которым будет осуществляться забивание (о вариантах расскажем ниже)

Дополнительное оборудование, которое может понадобиться:

  • Трубный клупп или плашка для нарезания резьбы (если при забивании резьба испортится)
  • Два гидравлических домкрата, если потребуется поднять колонну труб колодца

Прежде чем приступать к изложению личного опыта, напомним основные принципы абиссинского колодца.

Диаметр скважины небольшой – обычно от одного дюйма до двух. Такой диаметр не позволяет опустить насос внутрь скважины, и выкачивание воды происходит поверхностными насосами – сначала при прокачке ручной колонкой, затем, после прокачки скважины, можно переходить на электрический насос, обязательно самовсасывающий.

Поднять воду из абиссинского колодца можно только если зеркало воды находится не глубже 9 метров. Если динамический уровень скважины окажется ниже восьми-девяти метров от уровня насоса, поднять такую воду можно будет только разместив насос в кессоне (яме), уменьшив таким образом глубину всасывания до нужной величины. При этом нужно учитывать, что паспортные 9 метров всасывания может показать только самый качественный самовсасывающий насос.

Важно обеспечить полную герметичность магистрали от всасывающего воду фильтра по насоса – если хотя бы в одной муфте при забивании образуется свищ, засасывания воды с глубины не произойдет.

Скважина-игла представляет собой трубу небольшого диаметра, обычно внешним диаметром 1 дюйм (на строительных рынках и металлобазах маркируется как 25 труба – по внутреннему диаметру) и 1 ¼ дюйма. Дело в том, что колонна – скважина будет забиваться в землю без всякого бурения, а забить трубу бОльшего диаметра бывает крайне сложно.

Как устроен фильтр скважины-иглы

Самый первый и важный элемент скважины-иглы – фильтр. Он изготавливается следующим образом: берется отрезок трубы блинной 1,2-2 метра, размечается метровый отрезок под будущий фильтр. На этом отрезке насверливаются отверстия диаметром около 8-10 мм в шахматном порядке, чтобы не ослабить трубу. На конце трубы возле фильтра приваривается стальной конус, который облегчит прохождение трубы в грунте по принципу копья.

Следующий шаг – выполнить подмотку под фильтр. Задача подмотки – создать зазор между трубой и фильтрующей сеткой, которая монтируется поверх подмотки. Без подмотки всасывание воды в каждое отверстие трубы-фильтра производилось бы только через участок сетки непосредственно над отверстием. С подмоткой вода будет всасываться с гораздо большей поверхности сетки в созданный зазор, а потом – в отверстия на трубе. Таким образом, выполнив подмотку, мы существенно увеличиваем дебит скважины. Подмотка выполняется обычно из проволоки того же материала, что и фильтрующая сетка – к примеру, нержавейка к нержавейке, чтобы избежать формирования гальванической пары. В помощь Вам при выборе — таблица совместимости металлов:

При сборке фильтра обратите особое внимание на совместимость металлов: некоторые из них создают гальваническую пару, и при соприкосновении в результате химической реакции быстро разрушаются. К примеру, сделав подмотку на трубу алюминиевой проволокой, а сверху закрепив латунную сетку, через несколько месяцев Вы получите дырки в местах касания этих несовместимых металлов. Поэтому в большинстве случаев проволока и сетка берутся из нержавеющей стали, т.к. достать эти материалы легко.

Как выбрать сетку для фильтра абиссинского колодца

Сетка для скважины иглы нужна специальная – галунного плетения. На вид такая сетка – как металлическая ткань. Галунное плетение подразумевает ромбовидные ячейки – они не забиваются песчинками, которые имеют в основном форму куба. Существуют различные виды фильтрующих сеток, с разным размером ячеи – для разных песков. В идеале сетку нужно подбирать, зная фракцию песка в водоносном слое. Фильтр должен пропускать около 30-40 % песка. Тогда при прокачивании скважины мелкие фракции песка выйдут с водой, более крупные же – образуют естественный фильтр вокруг нашей иглы.

Фильтрационные сетки бывают металлические и синтетические. Самые мелкозернистые металлические сетки имеют маркировку П60 и рассчитаны на пылеватый песок. Синтетические же сетки бывают еще более мелкого плетения – до П200. При этом брать самую мелкую сетку «с запасом» не рекомендуется – чем мельче сетка, тем хуже будет дебит скважины. Мельчайший песок под напором воды спрессовывается вокруг фильтра иглы, препятствуя движению воды.

Труба разрезается на куски по 1-1,5 метра, на концах нарезается внешняя резьба. Соединяться трубы будут муфтами соответствующего диаметра. Короткие куски трубы нужны для того, чтобы удобнее было забивать ее в землю.

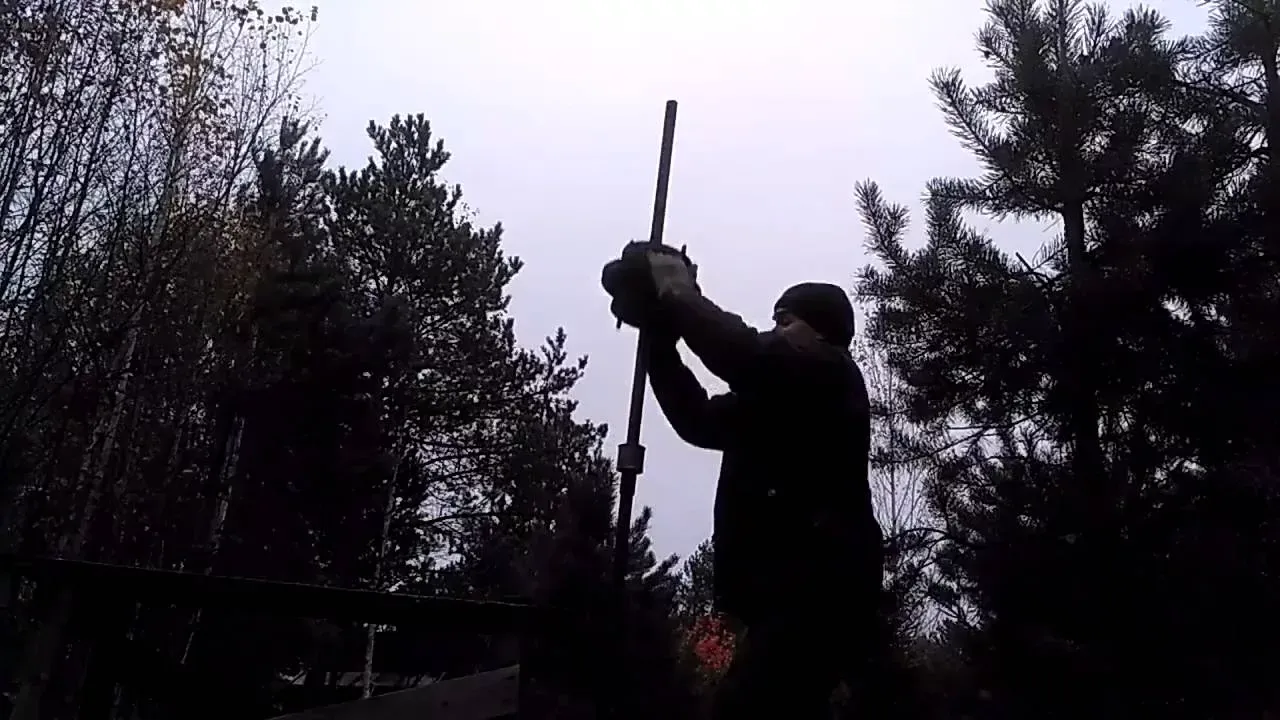

Какой инструмент используется для забивания иглы абиссинского колодца?

Кувалда

Самый простой и варварский способ забить иглу – кувалдой. Если у Вас есть опыт аккуратного обращения с этим могучим инструментом, возможно даже всё закончится хорошо и никакое резьбовое соединения у Вас под землей не треснет. Плюсы данного способа – кувалду легко найти, не нужно заморачиваться со специальным оборудованием для забивания. Минусы – при ударах кувалдой невозможно направить всю энергию удара вниз, строго по оси скважинной иглы. А значит, труба будет гнуться набок, плющится. Нагрузка на резьбовые соединения увеличивается. Если Вы приняли решение забивать иглу кувалдой, не бейте по куску трубы, который засаживаете в землю. Накрутите на трубу стальную муфту и используйте  кусок трубы с резьбой, ввинтив ее в муфту. Такие наконечники трубы продаются в строительных магазинах под наименованием «резьба» и стоят копейки. Сплющили одну – заменили и продолжили забивать дальше.

Бабка и подбабник

Забивка бабкой – болеет предпочтительный способ. Конструкция бабки может быть различной. Чаще всего это толстостенная труба, один из торцов которой заварен. Сбоку к ней привариваются ручки, для утяжеления можно приварить любой железо. Вес бабки обычно составляет 20-50 кг. На верхний конец забиваемой трубы также через муфту прикрепляется «подбабник» — кусок трубы с резьбой, по которому и будет приходиться удар. Бабка в таком исполнении надевается на забиваемую трубу, и далее поднимается на 40-60 см и бросается вниз. Поскольку бабка полностью одета на забиваемую трубу, она движется почти идеально вверх-вниз, и вся энергия удара продвигает иглу к цели.

Есть еще один вариант конструкции бабки. Это тяжелый цилиндр с отверстием ненамного больше диаметра забиваемой иглы. На забиваемую трубу навинчивается муфта, в нее ввинчивается следующая такая же труба. Эта труба при забивании будет направляющей для движения вверх-вниз бабки. А ударятся она будет в подбабник – стальной цилиндр, плотно одетый на трубу иглы, и упирающийся в муфту, которая имеет диаметр на несколько мм больше иглы. Бабка поднимается и кидается вниз на подбабник. Тот в свою очередь толкает колонну труб вниз.

Отметим очень важный факт – чтобы не повредить резьбу на трубах и муфтах, нужно длину резьбы на трубах подобрать таким образом, чтобы трубы, вкрутившись в муфту, состыковались внутри нее. Таким образом, нагрузка от ударов бабкой придется не на резьбу, а на торцы труб.

Прут

Забивание иглы прутом также очень распространено. Прут нужен такой толщины, чтобы он свободно входил внутрь трубы абиссинского колодца. Бить прутом мы будем по нижней части опускаемой колонны труб – в обратную часть конуса, который венчает фильтр. Конус должен быть крепко приварен к трубе-фильтру. Постепенно, по ходу опускания колонны, можно удлинять пруток (сваркой, или заранее предусмотрев соединение прутков на резьбе). Если масса прутка достаточная для ударов, а его длина уже меньше опускаемой колонны, можно привязать к нему стальной тросик и забивать иглу, поднимая прут внутри колонны труб за этот трос и бросая его с высоты. Забивание прутком считается более предпочтительным с точки зрения сохранности резьбовых соединений труб.

Забивание скважины иглы перфоратором или отбойным молотком

К сожалению, нельзя упростить себе задачу, применив электроинструмент. Виной тому – большая масса опускаемой колонны из труб. Перфоратор и отбойник будут просто отскакивать от имеющей бОльшую массу конструкции. Этот факт проверен уже не раз, не стоит терять время.

До какого уровня забивать иглу?

Иглу забивают вглубь, пока фильтр не окажется в водоносном слое. В идеальном случае это крупный песок или галька, но обычно водонос представляет собой мелкий песок. Как мы уже ранее упоминали, воду из скважины можно поднять только с глубины 8-9 метров. Значит ли это, что бить скважину глубже 9 метров бессмысленно? Конечно, нет. Важна не глубина скважины, а уровень воды в ней. Опытные бурильщики знают, что вода второго водоносного горизонта часто поднимается до уровня УГВ (уровень грунтовых вод). Бывает даже, что с глубины скважины 15-30 метров вода идет самоизливом.

Второй вопрос при забивании иглы – как не пропустить водоносный слой? Есть простой способ. Каждые полметра при забивании в трубу иглы подливают воду. Если фильтр находится в водоносном слое – вода будет быстро уходить в трубу. Здесь главное, чтобы при прохождении слоя глины сетка не забилась ею. Иначе Вы просто не поймете, что попали в водоносный слой. Через забитую глиной сетку вода не будет уходить в любом случае.

Есть еще один способ определить, в каком слое находится фильтр иглы. Когда Вы забиваете иглу, верхнюю трубу постоянно, каждые 10-20 ударов,  нужно подкручивать трубным ключом по часовой стрелке. Этим мы компенсируем самораскручивание резьбовых соединений колонны. Если удается прокрутить колонну  полностью, чтобы и фильтр двигался в грунте, несложно услышать трение грунта о конус фильтра.

Так, глина при проворачивании фильтра практически не издает звука, крупный песок отчетливо скрипит, галька – скрежещет.

Что делать, если сетка фильтра забилась глиной или труба при забивании забилась песком

Если сетка фильтра абиссинского колодца забилась глиной, прочистить сетку фильтра можно, подав в трубу воду под давлением. Она размоет глину. Если же промывка не поможет, придется доставать всю колонну и прочищать. Потом чистую иглу можно опустить в готовое отверстие без риска загрязнения фильтра.

Также часто бывает, что если сетка фильтра подобрана слишком крупная, или труба используется вовсе без фильтра (некоторые грунты позволяют использовать абиссинку и без сетки-фильтра, если водоносный слой – галька или очень крупный песок). В случае забивания трубы изнутри песком ее следует промыть, опустив в трубу узкий шланг, подавая в него воду снаружи скважины и двигая им так, чтобы поднять муть из песка в трубе. Эта муть будет выходить из трубы вокруг шланга наружу, вымывая и песок.

Как предотвратить забивание трубы песком и глиной при забивке абиссинского колодца

Есть пара способов, как избежать заполнения иглы песком и глиной. Иглу на время забивания можно заполнить солью или плотно набить веревкой. Конец веревки должен быть постоянно пропущен через все трубы, чтобы после забивания на нужную глубину просто достать ее. Естественно, эти два способа подойдут только в том случае, когда  рядом есть несколько абиссинских колодцев и заранее известна глубина, на которую нужно забить иглу.

Как прокачивать скважину иглу?

Для прокачки лучше всего подходит ручной насос-колонка. Такие насосы не боятся содержания песка в воде, а включений из песка в первое время в воде будет много. В зависимости от того, насколько используемая сетка подходит к фракции песка в водоносном слое, время раскачки скважины может составлять от получаса до нескольких месяцев. При этом, еще раз повторимся, слишком мелкая сетка быстрее забьется и уменьшит дебит.

В принципе, при использовании достаточно мелкой сетки галунного (саржевого) плетения, вполне можно использовать для прокачки самовсасывающий поверхностный насос. Желательно, чтобы крыльчатка была металлической, т.к. пластмассовая быстро сточится песком.

Ручной насос еще и потому хорош, что легко справляется с первоначальным малым дебитом скважины. Электрический же насос не может работать при плохой подаче воды, столб воды в абиссинском колодце рвется, и насос перестает работать. Ситуацию можно частично исправить, поставив кран на выходе из насоса, и придушив выход воды.

Для легкого старта насоса перед ним устанавливают обратный клапан. Ни в коем случае не ставьте обратный клапан внизу колонны, он быстро засориться, а заменить его без поднятия колонны скважины будет невозможно. При этом «лишний» обратный клапан будет создавать дополнительное сопротивление при движении жидкости и «скрадывать» метр потенциальной высоты всасывания насоса.

Что делать, если соединения травят воздух, т.е. нет герметичности колонны?

Не так уж редко случается, что после забивания колонны оказывается, что вода  не выкачивается, несмотря на то, что до зеркала воды недалеко. Если используется рабочий самовсасывающий насос, это означает, что имеет место подсос воздуха в магистрали, которые не позволяет создать разрежение внутри трубы и поднять воду. В этом случае рекомендуется поднять колонну труб (способ описан чуть ниже) и загерметизировать соединения. Если же сделать это невозможно, можно использовать и конструкцию «несовершенного колодца». Внутрь абиссинского колодца опускают трубу меньшего диаметра, и высасывают воду через нее. Проблема в том, что поскольку при выкачивании воды в трубе не создается разрежение, вода поступает в фильтр самотеком, а не всасывается. Из-за этого дебит скважины резко падает.

Как поднять трубы абиссинского колодца из земли

Бывает, нужно приподнять колонну из труб, если Вы проскочили водоносный слой, или необходимо полностью извлечь скважину. Это бывает сложно сделать, т.к. грунт плотно обхватывает трубы. Для фиксации трубы можно использовать специально изготовленные тиски, представляющие собой две крепкие стальные пластины, стягивающиеся болтами. Можно и просто одеть на торчащую из земли трубу подбабник или подходящую по размеру шайбу, зафиксировать ее ход вверх накрученной по резьбе муфтой, и равномерно тянуть кверху двумя домкратами, установленными с двух сторон от скважины. В глинистых грунтах можно использовать такую технику: сильно напрячь вверх колонну труб, пусть даже она не движется, и оставить так на ночь: под напряжением глина постепенно расступается и отпускает трубы.

вытягиваем иглу

Если есть возможность подать хорошее давление водой в скважину, это тоже может помочь, вплоть до того, что вода размоет грунт вокруг трубы скважины и будет вытекать на поверхность снаружи трубы.

Данная статья будет развиваться и дополняться. Ваши идеи и предложения просьба писать в комментариях.

sumeu.ru

Как забить трубу для абиссинской скважины?

Трубный абиссинский колодец является оптимальным вариантом источника водозабора дачи/сада. Для автономной системы водообеспечения коттеджа этот вариант непригоден, поскольку не обеспечивает суточную потребность членов семьи. Перед тем как забить тубу для скважины на участке, необходимо изучить конструкцию, найти водяной пласт. Важными ограничениями для абиссинской скважины являются:

  • добыча воды ручным (колонка) либо поверхностным насосом — максимальный диаметр обсадной колонны ограничен 32 мм, глубина 12 м (на практике, поверхностные насосы могут добыть жидкость лишь с 8 м);
  • использование верхних водоносных горизонтов — «верховодка» или песчаный слой, до уровня артезианского горизонта забить трубу невозможно;
  • небольшой эксплуатационный ресурс — обусловлен низкой ремонтопригодностью конструкции, после засорения/заиливания отверстий фильтра прочистить его невозможно.

Рисунок 1. Трубный абиссинский колодец является бюджетным вариантом для бурения скважины на даче.

Для потребностей садоводов/дачников забить скважину является разумным решением, обеспечивающим минимальный бюджет водопровода. За воду не придется платить, поскольку не используются недра, контролирующие органы в любом случае разрешат использование источника для бытовых нужд (рис. 1).

Преимущества абиссинской забивной скважины-иглы

Перед тем как забить скважину абиссинского типа, необходимо отыскать на участке воду, разместить скважину в соответствии с нормами СНиП, СанПиН, обеспечив максимальный ресурс источника. Основными требованиями являются расстояния от колодца до значимых объектов:

Устройство абиссинской забивной скважины-иглы.

  1. 50-25 м до септика. При протечках нечистот это расстояние обеспечит естественную доочистку почвой, при этом глубина скважины должна быть больше расстояния от поверхности до нижней стенки камеры очистного сооружения.
  2. 4 м от дома, хозпостроек, малых архитектурных форм. Соседство водоносного пласта, из которого периодически откачивается жидкость, снижает прочность грунта, на который опираются фундаменты.

Для сокращения бюджета строительства чаще используются народные методы определения грунтовых вод. Исследуется растительность в пределах участка, некоторые растения с 70% точностью показывают водонос. Ветки лозы начинают крутиться, смещаться в руках исследователя в месте присутствия подземной песчаной линзы.

Оптимальным вариантом является заказ услуги вертикального электрозондирования. Эта технология оперирует наземными приборами, специальным ПО, не требует изготовления контрольных скважин. По результатам составляется электрогеологический разрез, определяется не только наличие источника, но и содержание в нем солей.

Преимуществами абиссинской скважины являются:

Рисунок 2. Абиссинский колодец не занимает много места, поэтому для экономии пространства можно прокладывать другие источники рядом.

  1. Дешевизна. Источник водозабора обходится дешевле любого другого способа добычи воды.
  2. Простота . Конструкция не имеет сложных углов, агрегатов.
  3. Гигиеничность. Зеркало воды защищено от засорения, поверхностных вод, устье легко герметизируется.
  4. Высокая скорость работ. Скважины 8 м забиваются за день.
  5. Энергонезависимость технологии. Трубу погружают в землю простейшим приспособлением.
  6. Вариативность размещения насосного оборудования. Насос может монтироваться на трубу, удаляться от скважины на разумное расстояние, например, в подвал дома.

Для удобства рабочих трубы наращиваются после некоторого заглубления в скважину, что позволяет добавлять их по мере необходимости. Отсутствие подъездных путей, электроэнергии, сложный рельеф не являются препятствиями для данной технологии. После выработки ресурса трубы можно обрезать ниже плодородного слоя, заглушить, не вынимая на поверхность, смонтировать другой источник рядом с первым (рис. 2).

Существует способ заглубления трубы в изготавливаемую скважину без использования кувалды, копра, порчи резьбы в ее верхней части. Технология выглядит следующим образом:

Рисунок 3. Технология изготовления абиссинской скважины.

  • буром изготавливают направляющую скважину глубиной 0,7 — 0,5 м;
  • перед тем как забить трубу, ее выставляют вертикально;
  • в нижней трети крепятся два массивных металлических хомута;
  • на трубу одевается бабка (массивная заготовка с центральным отверстием, проушинами с противоположных сторон);
  • в верхней части хомутами на болтах фиксируется простейший полиспаст (два блока для тросов).

Для изготовления скважины достаточно двух работников, которым остается периодически поднимать бабку за трос, отпускать ее в верхней точке. Бабка ударяет нижний хомут, усилие передается на трубы, постепенно погружающиеся в почву. По мере заглубления хомуты поднимаются выше, закручиваются новые трубы (рис. 3)

Рисунок 4. Конструкция копьевидного наконечника.

Технология пригодна лишь для сыпучих, пластичных грунтов, забить копьевидный наконечник в крупный валун, скальную породу этим способом невозможно. В отличие от способа бурения, обсадная колонна одновременно является рабочим инструментом, поэтому конструкция состоит из нескольких связанных узлов:

  1. Копье — заостренный наконечник.
  2. Фильтр — кусок перфорированной трубы в металлической сетке, приваренный к наконечнику.
  3. Обратный клапан — на практике обычный металлический шар, устанавливаемый на диафрагму внутри трубы.
  4. Обсадная колонна. Она наращивается отдельными трубами резьбовыми соединениями.

Для обеспечения нормального дебита скважины фильтр заглубляется на 1-0,7 м ниже статического уровня источника водозабора.

Копьевидный наконечник обладает минимальной площадью, соскальзывает с мелких камней либо разрушает их. Этот вариант предпочтительнее обычного расплющивания или обрезания трубы под острым углом. Кроме того, обсадная колонна не забивается почвой, остается чистой на всем протяжении (рис. 4)

Эксплуатация абиссинского колодца

Ресурс источника водозабора составляет 15-30 лет при достижении песчаной линзы, 5-10 лет — при заборе жидкости из «верховодки». Поэтому для долгосрочной эксплуатации придется забить трубы несколько раз.

Схема подключения насосной станции и ручного насоса к абиссинскому колодцу.

Кроме того, верхний водоносный горизонт слишком капризен, уровень понижается в аномально жаркие годы, несколько пользователей из одного водоносного горизонта осушают источник быстрее, чем при использовании одной семьей. В него могут попадать стоки промышленных предприятий, жидкость, используемая нефтяниками для поддержания пластового давления.

Поэтому перед использованием воды в пищу необходим лабораторный анализ. Он поможет подобрать необходимое оборудование для системы водоподготовки. Изготовив песчаную скважину своими руками, рекомендуется использовать насосное оборудование регулярно. При периодической, сезонной эксплуатации дебит снижается ежегодно, фильтр на забое скважины заиливается.

Абиссинский колодец имеет небольшой диаметр, поэтому погружные насосы в него не помещаются. Напор поверхностных модификаций насосных станций ограничен 8-12 м. Поэтому на большую глубину забивать иглу не имеет смысла.

Конструкция легко интегрируется в ландшафтный дизайн участка, в 90% случаев для абиссинской скважины применяется устьевая схема водопровода. Врезка трубопровода на отметке ниже уровня промерзания с изготовлением подземной магистрали для ввода в дом в этом случае экономически невыгодна. Кессон для абиссинского колодца не используется по той же причине.

moyaskvazhina.ru


Смотрите также
