Устройство печной трубы


Устройство печной трубы: описание, виды, схемы, какой вариант лучше

Свернуть

Устройство дымохода, знания основных достоинств и недостатков разных видов дымохода и материалов для возведения труб – эти знания необходимы начинающим домашним мастерам перед началом монтажа печи в доме. От выбора конструкции и материалов зависит место установки и набор инструментов и материалов для проведения работ.

Устройство дымохода печи

В зависимости от материала для изготовления дымохода, потребуется приготовить и сделать разные отдельные детали. Общие – это воздушная заслонка, для регулировки величины тяги в дымоходе и защитный козырек наверху трубы.

Он необходим для защиты внутреннего канала от попадания воды или снега. Остальные детали разных видов дымохода кардинально отличаются. Разберем основные подробнее.

к содержанию ↑

Дымовая труба из кирпича

Такие дымоходы устанавливают только для прокладывания внутри помещений, сквозь крышу и плиты перекрытий. Не рекомендуется выкладывать кирпичные конструкции в многоэтажных домах.

Схема устройства кирпичного дымохода для печи

Перегородки на разных этажах могут быть смещены, придется выполнять горизонтальные отводки, что практически невозможно сделать на таких конструкциях. Кирпичный дымоход состоит из нескольких основных частей:

  • шейка печи. Это квадратная или прямоугольная конструкция выходит из корпуса печи и проходит по всему зданию. В нижней части делается несколько пазов для прочистки каналов от мусора и сажи. Выше корпуса печи выкладывается тонкая полость для установки воздушной заслонки. С ее помощью регулируется сила тяги (выходящего вверх потока воздуха), необходимая для нормальной работы печей и котлов;
  • на определенном расстоянии от плиты перекрытия, каменщик начинает выкладывать распушку трубы. Внутренний размер остается неизменным, а снаружи начинают выдвигать кирпичи на третью часть длины кирпича. Наружный размер, в самом широком месте распушки превышает внутренний минимум на 600-700 мм. На 9 рядке, выкладывается шейка трубы. Эта деталь позволяет понизить температуру выходящих газов и служит как своеобразный компенсатор всей конструкции. Распушка выкладывается перед каждой плитой перекрытия;
  • «Выдра» — эту часть дымохода выкладывают перед проходом трубы сквозь поверхность крыши. Для ее кладки понадобится 7 рядов. На 6 постепенно увеличивается наружный размер с сохранением внутреннего, на 7 размер уменьшается до основного и кладется шейка трубы;
  • Оголовок – это 2 последних рядка кирпичей, которые выставляют наружу, увеличивая наружный размер на 60-70 мм. такая конструкция препятствует попаданию осадков в дымоход, но для полного перекрытия канала потребуется установка защитного козырька или колпака.
к содержанию ↑

Дымоход из сэндвич-труб

Для такого дымохода используется несколько деталей:

  • сами трубы из нержавейки или оцинкованного металла с внутренней прослойкой утеплителя. Для нее используется минеральная или базальтовая вата;
  • для подключения других участков трубопровода используются всевозможные фитинги. Это могут быть тройники, отводы под разный угол, крестовины и другие детали;
  • монтажные муфты или короба для прохода сквозь плиты перекрытия или крышу. Муфты делаются по принципу сэндвич труб. Единственное отличие – они могут изготавливаться из резины. Для изготовления защитных коробов используется тонкая оцинковка. Коробок делается без крышки. Его заводят на трубу, фиксируют на плите перекрытия и заполняют все пустоты минеральной ватой или другим теплоизоляционным материалом. Главное, чтобы не оставалось малейших зазоров;
  • для крепления используются специальные хомуты и дюбеля с саморезами;
  • сверху устанавливается специальный колпак, защищающий внутренние полости от попадания осадков.

    Схема устройства металлического дымохода

к содержанию ↑

Схемы вывода дымохода

Можно выделить 2 основные схемы прокладки дымохода:

  1. Через перекрытие с выводом на крышу.
  2. Через стену.

Схематическое изображения вариантов вывода печной трубы:

Схемы вариантов вывода печной трубы

Описывать подробно их нет смысла – это темы для отдельных статей, прочитать которые можно ниже:

к содержанию ↑

Какой вариант устройства выбрать?

  • Если требуется оборудовать дымоход для печи в квартире на 2-3 этаже, однозначное решение такой проблемы – укладка труб снаружи и выведение их сквозь стену. В таком варианте нам не придется выполнять возможные горизонтальные отрезки, которые затрудняют прочистку трубопроводов от сажи и уменьшают тягу.
  • Для печей или котлов, работающих на газе уменьшаем сечение внутренней плоскости. Для твердотопливного оборудования этот размер должен быть значительно больше.

Основные правила:

  1. Минимальный диаметр дымохода для печей на дровах – 115 мм. Коаксиальные трубопроводы, проведенные снаружи справляются со своей задачей. Наружные трубопроводы, как и внутренние должны, укрыты под слоем теплоизоляции. Но лучший вариант для наружной прокладки дымоходов, это использование сэндвич – труб.
  2. Внутреннюю прокладку используют при установке дымохода из кирпича или при оснащении частного домовладения. В этом варианте прокладка осуществляется через плиты перекрытия и 5конструкцию крыши. Для теплоизоляции кирпичной трубы в этих местах их укрывают листами теплоизоляции или делают специальные короба, изготавливая внутреннюю полость для прохода трубы немного больше ее габаритов.
  3. Монтаж стальных сэндвич — труб проводится с помощью монтажных муфт и фитингов. Все правила и рекомендации по проведению дымоходов собраны в СНиПе 2.04.05 от 91 года. Этот документ указывает на способы прокладывания дымохода бани, дачных или многоквартирных домов. Здесь даны все необходимые зазоры, рекомендации по длине и сечении труб.
к содержанию ↑

На этот вопрос вам никто не даст однозначного ответа. Главное – это высота и размер дымохода. Минимальный его размер – от 5 м. Если сделать его коротким, велик риск образования обратной тяги и выхода отработанных газов в помещение.

Независимо от материала, если на улице будет теплее, чем в помещении, тяга станет слабее или вообще исчезнет при нагреве уличной части больше чем воздух в доме.

На кирпичный или металлический дымоход и уровень тяги в них оказывает негативное влияние даже рядом стоящие деревья или склоны гор. Ветер создает подпор, и тяга может значительно понизится.

Чрезмерный поток воздуха в топке тоже не принесет печи нормальные условия эксплуатации. Такой напор может вызвать сильный разогрев деталей печи и их деформацию. И тепло будет попросту выдувать из топки, оно не будет успевать нагревать стенки топки.

к содержанию ↑

Вывод

Материалы дымоходов не оказывают никакого влияния на производительность отопительной системы. Но на кирпичных трубах с шероховатыми поверхностями быстрее образовывается слой сажи, а на стальных стенках плохо утепленных трубопроводов выступают капли конденсата.

Долгие перерывы в работе пагубно влияют на состояние кирпичной печи и не оказывают никакого влияния на стальные. Главное в этом вопросе – качество материалов и правильность расчетов и монтажа дымоходов.

pechnoy.guru

Правильное устройство печной трубы на крыше

Большинство печников наверняка согласятся, что устройство печной трубы на крыше является одной из самых сложных работ. Помимо профессионализма, выполнение этого процесса требует: умения грамотно рассчитать и определить место для монтажа трубы, понимания того как устроен кровельный пирог и знания основных требований регламентируемых ГОСТ и СНиП.Также потребуется позаботиться, чтобы установка и крепление печной трубы к крыше было сделано таким образом, чтобы она смогла выдерживать ветровую нагрузку. В связи с этим возникает несколько важных вопросов:

  • Как вывести печную трубу через крышу?
  • Что необходимо учитывать при использовании металлического дымохода?
  • Как выполняется гидроизоляция и теплоизоляция кровельного пирога?
  • Регламентирует ли СНиП и ГОСТ, какая высота печной трубы над крышей требуется?
  • Как сделать разделку, и с помощью каких материалов можно выполнить облицовку дымохода?

Как вывести кирпичную печную трубу через крышу

Чтобы работы были выполнены качественно, и не пришлось переделывать свои же собственные ошибки, необходимо следовать нескольким простым рекомендациям:
  1. Планировка - даже при «стихийном» ремонте все равно должно быть время, когда следует остановиться и продумать: где именно будет находиться печка, каким способом будет выполнена система дымоудаления. В каком месте кровли будет проходить дымоход. Расчет даст возможность подсчитать, какая высота печной трубы над крышей будет достаточная, чтобы обеспечить необходимой тягой.
  2. Местоположение трубы - существует общее правило, чем лучше труба обдувается ветром, тем сильнее тяга в печи. Дымоход, следуя этому, стараются расположить как можно ближе к центру кровли – к коньку. Высота над коньком зависит от того насколько далеко находится от него труба.
  3. Заделка и изоляция печной трубы на крыше – однослойный металлический дымоход может во время интенсивного горения раскалятся, кирпич разогревается не так интенсивно, но все равно требует использования теплоизоляции в месте прохождения кровельного пирога. Вывод через крышу печной трубы необходимо тщательно изолировать, чтобы через проем не проходила влага.
Эти три задачи являются основными и приоритетными и качество их выполнения и зависят от профессионализма мастера. Существуют определенные нормы, регламентирующие то каким должен быть зазор между печной трубой и кровлей. Согласно СНиП расстояние до горячих материалов от дымохода должно составлять не менее 13-25 см.

Проход печной металлической трубы через кровлю

Монтаж и установка железной печной трубы через крышу, это процесс, не терпящий спешки. Мастеру необходимо понимать особенности каждой кровли, с которой ему придется работать. Суть выполнения работ сводится к двум важным принципам:
  1. После установки дымохода не должна быть потеряна целостность кровли, другими словами необходимо избежать ситуации, при которой после первого же дождя крыша даст течь. Часто вода сбегает прямо по установленному дымоходу. В то же время, гидроизоляция печной трубы на шиферной крыше существенно отличается от того как эта же операция выполняется по металлочерепице или мягкой битумной кровле.
  2. Однослойный металлический дымоход сильно нагревается, поэтому необходимо установить теплоизоляционный барьер или короб.
Для дымоходов, изготовленных из разных материалов, имеется свое решение этой задачи. А именно:
  • Гидроизоляция кирпичной печной трубы - для нее используют специальную пластину. Для шиферной крыши потребуется изготовить специальный пьедестал, вокруг дымохода. На него сверху укладывается пластина на герметик для уплотнения.
  • Короб для трубы - используется в случае, если крыша сделана с использованием кровельного пирога. Дело в том, что нарушение целостности пирога приводит к потере гидроизоляционных и теплоизоляционных свойств. Чтобы избежать этого изготавливают специальный короб. Конструкция окружает дымоход по периметру и в него засыпается специальный теплоизолирующий состав.
  • Защита трубы на крыше может быть выполнена с помощью специального изоляционного фартука. Преимуществом фартука является то, что он полностью повторяет изгибы кровельного материала и плотно прилегает, защищая от попадания влаги. Фартук представляет собой резиновое уплотнение, из прочного и стойкого к температурным и атмосферным явлениям материала.
  • Установка кровельного покрытия вокруг круглой печной трубы является лучшим решением. В таком случае укладка материала осуществляется уже по полностью готовой конструкции. Это позволяет сузить необходимый проем. Для крыши, изготовленной из металлочерепицы или профнастила отверстие для дымохода можно сделать больше диаметра трубы всего на 0,5-1 см.
Разделка кровли должна выполняться с учетом материала, из которого она изготовлена, а также технических характеристик дымохода.

Какая высота печной трубы от конька

От правильно рассчитанной высоты дымохода зависит наличие тяги в печке, быстрый прогрев трубы, и медленное оседание на тыльной стороне конструкции сажи. Эти нормы строго регламентируются ГОСТ и СНиП. В частности в нормативах указано следующие требования:
  • Установка дымохода на удаление до 1,5 м от конька. Край дымохода должен выступать над верхней точкой кровли как минимум на 0,5 м.
  • Удаленность вывода трубы на 1,5-3 м от конька - оптимальным будет возвышение над кровлей так, чтобы дымоход находился приблизительно вровень с коньком.
  • Больше 3 метров от конька - дымоход должен быть ниже конька на 10 градусов.
Для увеличения тяги используют оголовки труб. Оголовок разделяет воздушный поток, направляя его в две стороны (вниз и вверх трубы), таким образом, тяга увеличивается на 15-20 %. Расстояние от печной трубы до конька, является важным требованием, связанным с безопасной эксплуатацией печного оборудования. Закрепить печную трубу на крыше не возможно, ее устойчивость зависит от фиксации внизу при прохождении чердака. Обычно для этих целей используют скобы, которыми жестко прикручивают металлический дымоход к деревянным балкам и стропилам.

Как заделать печную трубу на крыше

Обход печной трубы и его гидроизоляция выполняется следующим образом:
  • Круглый дымоход - оптимальным является вариант, когда кровельная проходка делается одновременно с укладкой крыши. Под трубу вырезается отверстие для металлочерепицы или «битумки», достаточно чтобы оно было на 1 см шире диаметра трубы. Прорезается отверстие снизу, по предварительным разметкам от выхода дымохода из печи. Сверху устанавливается кровельная муфта.
  • Кирпичный дымоход - для гидроизоляции предварительно изготавливают короб. Конструкция короба напоминает строительные носилки с ручками. Снизу он подшивается листом негорячего материала, может использоваться огнестойкий ГВЛ. Внутрь просыпается специальная присыпка. Кровельная проходка сверху закрывается отбортовкой. По краям дымохода, ее прижимают пристенным профилем. Сверху нашивают фартук.
  • Герметизация стыка примыкания печной трубы на кровле мансарды, требует использования специальных теплоизоляционных гильз. Сверху на дымоход надевается специальный кожух, для большей гидроизоляции фиксируемый герметиком.
В большинстве случаев разделка кровли может быть выполнена с помощью уже готовых конструкций, которые можно приобрести в любом строительном супермаркете.

Как сделать разделку печной трубы на крыше

Соединение трубы и кровли и его последующая гидроизоляция может быть выполнена как самостоятельно, так и с помощью уже готовых конструкций. Для каждого вида кровельного материала существует свой способ выполнения этих работ.Эксплуатируемой кровлей должна заниматься профессиональная строительная бригада, остальные работы можно выполнить самостоятельно.Практика показала, что проходка для печной трубы через металлическую кровлю из профнастила лучше всего выполняется с помощью свинцового фартука надетого на крышную разделку. Преимуществом такого решения является то, что свинец является, мягки и податливым, что позволяет ему полностью повторить форму кровельного материала.Обрамление примыкания выполняется с помощью молотка. Несильными постукиваниями можно придать фартуку необходимую форму. После этого разделка снимается и обильно промазывается специальным силиконом. Верхняя часть фартука укладывается под лист кровельного материала.Устройство мягкой кровли вокруг печной трубы также может быть проведено с помощью подобной конструкции или специальной резиновой вставки.Можно решить проблему примыкания используя другие способы прокладки металлической трубы, а именно боковой выход ее из помещения. Устройство сопряжения печной трубы и кровли из металлочерепицы также состоит из фартука, но в этом случае фартук изготавливают не из свинца, а из оцинкованного металла, окрашенного в цвет кровли.Большинство производителей металлочерепицы продуют и конструкции для проведения дымохода. Узел выхода через кровлю из ондулина также продается уже готовым. Фартук изделия полностью повторяет изгиб волны материала. После монтажа фартук накрывают листами и после изолируют самоклеющейся лентой.Дополнительно рекомендуют использовать следующие материалы для проведения разделки:
  • Материалы гидроизоляции стыков кровли с печной трубой. Для металлической и мягкой кровли лучше всего использовать узлы и специальные составы, изготовленные тем же производителем. Стыки на шиферной крыше могут обрабатываться мастикой, при необходимости можно залить их бетоном, а сверху пролить смолу.
  • Огнезащита деревянных конструкций кровли - не лишним будет обработать специальными пропитками несущие балки стропила и другие деревянные детали.
  • Готовый короб - допуски прохода сквозь утеплённую кровлю не позволяют, чтобы к дымоходу примыкали детали из легковоспламеняющихся материалов. В некоторых случаях чтобы смонтировать дымоход, приходится устанавливать уже готовый короб, в котором и будет проходить труба. Если чердачное помещение не высокое, эта конструкция может устанавливаться на плиту перекрытия и доходить до верхней части кровли.
Легче всего выполнить вывод металлического сэндвич дымохода печной трубы круглого сечения через кровлю. Поверхность сэндвич трубы практически не нагревается и в месте прохождения плит перекрытия и крыши понадобится установить обычную гильзу.

Облицовка печной трубы на крыше

Отделка трубы на крыше может быть выполнена с помощью облицовочного кирпича. Полученная конструкция будет напоминать классический дымоход. Единственным требованием, будет сделать основание под фартук печной трубы на кровле из металлочерепицы или другого материала. Лучше всего чтобы такая конструкция шла с самого низа, в крайнем случае, опиралась на плиту перекрытия.

avtonomnoeteplo.ru

Печная труба — выбор материала и сборка своими руками

Печная труба своими руками это не фантастика, а суровая реальность: ведь услуги печника стоят дорого, а «поправлять» дымоход нужно достаточно часто. Поэтому данная статья будет интересна всем владельцам печей, каминов и работающих на твердом топливе котлов.

Перед началом инструктажа мы хотим рассказать вам о типовых схемах устройства дымоходов. Эта информация поможет вам оптимизировать конструкцию очага и сократить финансовые и трудовые затраты, расходуемые на обустройство дымохода.

По типу конструкции печные трубы разделяют на:

  • Скрытые дымоходы, обустраиваемые в вентиляционных каналах стен дома.
  • Насадные дымоходы, присоединяемые к выходному воздуховоду котла, камина или печи.
  • Внешние дымоходы, монтируемые на фасаде жилища.
  • Коренные дымоходы, представляющие собой вертикальный стояк на собственном фундаменте.

Причем каждая схема предполагает свой тип обустройства вывода воздуховода за границы жилища. Так вывод печной трубы через стену практикуется в процессе обустройства внешних и скрытых дымоходов. А насадные и коренные дымоходы, как правило, выводятся за границы жилища сквозь чердачное перекрытие и кровлю.

В итоге, на первом этапе процесса строительства дымохода нужно определиться с типом конструкции и направлением «выхода» дымохода.

Ну а после того, как эти параметры будут определены, можно приступать к выбору конструкционного материала для будущей печной трубы.

В процессе строительства печных или каминных труб, чаще всего используют всего лишь три вида конструкционных материалов: металл, керамику и асбестоцементные растворы. Причем идеального варианта, пригодного для строительства 100-процентно подходящего дымохода, в данном случае, не существует. И металл, и керамика, и асбестоцемент демонстрируют, в процессе сравнения, и сильны, и слабы стороны.

При выборе конструкционного материала для дымохода, лучше всего, руководствоваться не свойствами того или иного варианта, а его совместимостью со схемой конструкции дымохода.

Например, металлическая печная труба выглядит вполне органично лишь в одном случае: при обустройстве насадного дымохода.  Ведь с внешней стороны жилища такая труба очень быстро проржавеет, а цельнометаллический коренной дымоход будет стоить дороже любой печи или камина.

Руководствуясь теми же соображениями, в качестве идеального варианта для скрытых (стеновых) или коренных дымоходов можно рассматривать только керамические материалы (кирпичи или модульные блоки).

В оговоренных условиях  монтаж дымохода из модулей или кирпичей даст идеальный результат. Ведь этот материал абсолютно не горит, а это качество очень важно для «внутренних» дымоходов.

Идеальным вариантом для внешних дымоходов является только асбестоцементная труба. Только она способна выдержать сложный режим эксплуатации, в процессе которого труба будет атакована заморозками, дождями и ветрами.

Технология строительства дымоходов аналогична процессу создания обычного воздуховода. Вот только печной воздуховод будет эксплуатироваться в совершенно нестандартных условиях. Поэтому строительство или монтаж печной трубы связаны с определенными нюансами. Причем для каждого типа конструкции дымохода имеется свой набор уникальных операций. И мы предлагаем рассмотреть технологический процесс возведения печных труб именно с привязкой к типу конструкции дымохода.

Строительства печного воздуховода в стене дома выполняется на этапе сооружения стеновой кладки. Разумеется, дымоходный канал можно смонтировать в одном из вентиляционных отверстий, но такое решение чревато понижением уровня безопасности жилища. Ведь риск пожаров, в данном случае, возрастает многократно. Поэтому все скрытые дымоходы строятся по тем планам, которые начертил архитектор проекта. Самостоятельное строительство таких конструкций категорически не рекомендуется, ведь эксплуатация дымохода связана с термическими деформациями,   расширяющими габариты такого канала и несущая стена подвергается риску разрушения.

В крайнем случае, строительство дымоходного канала, инсталлированного в несущую стену, можно выполнить на основе особых блоков многослойной конструкции. Такие блоки укладывают в «тело» стены на специальную клеящую смесь с повышенной огнестойкостью. И температурные деформации поглощаются прокладками-демпферами, вмонтированными между каркасом блока и внутренним дымоходным каналом.

В итоге, единственным достоинством самодельных скрытых дымоходов является отсутствие проблем с тем, как изолировать печную трубу на крыше. Дымовой канал выходит над уровнем кровли по внутренностям монолитного фронтона.

Монтаж стальных дымоходов своими руками не требует ни особых умений, ни огромных финансовых затрат.

Но при этом нужно учесть следующие нюансы:

  • Во-первых, любые металлические трубы нужно монтировать в виде разборной, как минимум, двухсекционной конструкции. Ведь первое «колено» металлической трубы «прогорит» за два-три сезона эксплуатации – слишком велик жар от топки очага.
  • Во-вторых, в точке прохода трубы сквозь стену, перекрытие или кровлю нужно смонтировать слой огнеупорной изоляции. Иначе усилится риск возгорания всего строения.

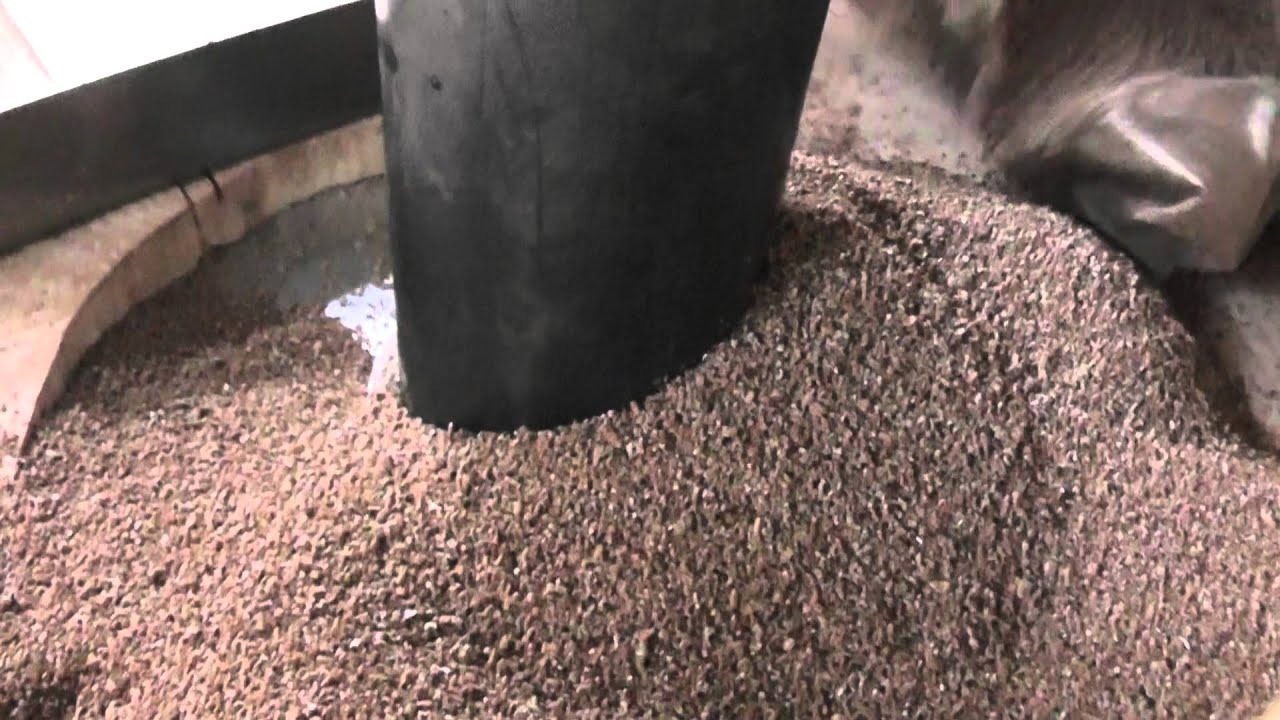

  • В-третьих, расположенное в не отапливаемой зоне жилища тело трубы нужно изолировать от контакта с холодным воздухом. Иначе на поверхности дымохода будет скапливаться испарина, которая спровоцирует ржавление трубы.
  • В-четвертых, гидроизоляция печной трубы из металла должна состоять из негорючих материалов. Поэтому для этих целей используют специальное асбестовое волокно, фиксируемое внутри керамического или стального кожуха, накрывающего место «прокола» кровли.

Если вышеупомянутые особенности стальных трубопроводов будут учтены, то монтаж такого дымохода отнимет у владельца дома максимум несколько часов личного времени.

Ведь для установки стальной трубы нужно сделать следующее:

  • Первое колено дымохода надевается на патрубок экрана камина или выходной воздуховод печи.
  • Второе колено дымохода вводится в комнату сквозь чердачное перекрытие и фиксируется на огнеупорную распорку. После фиксации второго элемента он соединяется с первым коленом дымохода.
  • Третий участок вводится в чердак сквозь отверстие в кровле. Причем место выхода дымохода из крыши перекрывается специальным кожухом, сферической формы.

С учетом требований пожарной безопасности, для монтажа стальных труб лучше всего использовать готовые колена, многослойной конструкции.

Коренная труба из модульных блоков строится на печном фундаменте, который заливается в процессе обустройства цокольного перекрытия. Сам процесс сооружения выглядит немного сложнее, чем предыдущая технология – насадная печная – трубы коренного типа сооружаются с учетом и эксплуатационной, и конструкционной прочности. Проще говоря: коренные трубы должны выдерживать продольную нагрузку, источником которой является вес этой конструкции.

Поэтому коренные трубы формируют на основе кирпичной кладки. Причем, в большинстве случаев, эта кладка является частью печи или камина.

И для ее создания нужно принять во внимание следующие нюансы:

  • Для обустройства дымоходного канала достаточно отверстия площадью в кирпич или полкирпича. Поэтому для кладки одного слоя используют всего 4-6 кирпичей.
  • Кладка слоев должна реализовываться таким образом, чтобы стыковочный шов нижнего ряда находился под целым кирпичом.
  • В чердачной зоне, над точкой выхода трубы из перекрытия, формируют особый модуль – боровок, с помощью которого можно сместить ось пронизывающего кровлю участка, относительно оси находящейся в комнате трубы.
  • В процессе сборки кирпичного дымохода практикуют приемы стандартной печной кладки. То есть вся конструкция собирается вручную, кирпич за кирпичом.

В итоге, нужно признать, что кирпичная кладка является излишне усложненным  способом строительства печных дымоходов. К тому же, ремонт печной трубы из кирпичей нужно проводить с удручающей периодичностью – раз в два-три года. Поэтому такой тип конструкции воздуховодов для систем отопления следует использовать лишь от безысходности.

Внешние трубы из асбестоцементных модулей монтируют вдоль фасада по направлению снизу-вверх.

И во время монтажа таких систем следует обратить внимание на такие нюансы:

  • Во-первых, вход во внешнюю трубу предполагает обустройство в несущей стене дома специального отверстия, сквозь которое можно вывести горизонтальный участок дымохода.
  • Во-вторых, точка стыковки горизонтального и вертикального участков должна оформляться в виде тройника, нижнюю часть которого заглушают съемной крышкой. Эта деталь поможет при чистке дымохода.
  • В-третьих, монтаж труб к фасаду лучше всего реализовать на базе металлических разъемных хомутов, прикрепляемых прямо к стене здания, а нижнюю часть трубы, следует укрепить особой надстройкой, базирующейся на собственном фундаменте.

В итоге, такая схема является самым простым вариантом процесса строительства дымоходного канала.

vsetrybu.ru

Дымоход для печи: особенности конструкции и основные правила монтажа

Хотя производители сегодня предлагают владельцам частного жилья самые разнообразные отопительные котлы, тем не менее многие из них предпочитают устанавливать в доме печи или камины, поскольку благодаря им для обогрева помещений требуются минимальные затраты. Любое отопительное оборудование нуждается в надежном отводе продуктов горения. Именно поэтому при его возведении необходимо уделять особое внимание как эстетическим характеристикам, так и эксплуатационным.

Требуемый уровень тяги, который обеспечивает максимально комфортные и безопасные условия для нахождения в том или ином помещении создает дымоход для печи. Он представляет собой воздушный канал, через который выходят наружу продукты сгорания. Это может быть обычная кирпичная труба или модульные металлические виды, важно только чтобы она функционировала надлежащим образом.

Основные конструкции ↑

Отводные каналы, через которые проходит утилизация воздуха, насыщенного продуктами горения, необходимы не только для печек, но также для каминов либо отопительных котлов или газовых колонок.

Перечислим основные виды дымоходов для печей.

  • Прямотоковые. Это одна из первых систем, через которую отводились продукты сгорания. У них есть существенный недостаток – из-за безостановочного отвода наружу газов уносится и основная часть выработанного тепла.
  • Прямотоковые конструкции, снабженные поперечными перемычками. Эти небольшие добавления позволяют отчасти сохранить тепло. Нагреваясь, перемычки передают тепло стенкам обогревательного агрегата. Такая же конструкция характерна для печи без дымохода в банях: камни в них разогреваются за счет раскаленных продуктов горения.



  • С «лабиринтом». Существует много разновидностей подобных конструкций, но все их объединяют общие черты. В частности, это касается скорости отведения газов. Она достаточно низкая, поскольку уходящие газы пропускаются через извилистый канал. В процессе параллельно прогревается само устройство и обеспечивается максимальная теплоотдача.

Рекомендуем

Дымоход длительного горения нужно время от времени чистить от золы, которая скапливается в месте изгибов.

  • Ставшая классической, русская печь. Схема дымохода – колпаковая. Раскаленный газ подымается вверх, немного остывает на наклонном своде очага и спускаются к каналу. Минус такой системы в том, что она неравномерно прогревается. Например, в нижней части очага она вообще не прогревается, поскольку тепло в основном уходит к своду.
  • Модульные. В отличие от классического кирпичного варианта отведения дыма, они изготовлены из металла. Их используют в системах отопления, работающих на газе. Дело в том, что продукты сжигания метана представляют собой кислотные соединения, своим агрессивным воздействием разрушающие кирпич.

Особенности устройства ↑

Эффективность работы кирпичных, металлических, гибких дымоходов для печей и других зависит от нескольких факторов, к примеру, материала и размеров, сечения, высоты.

О том, как рассчитать, поговорим дальше, а пока начнем с конструкции дымоотводной системы.

  • Предпочтительно, чтобы трубы дымоходов, скажем, для бани представляли в поперечном сечении правильную окружность, то есть имели цилиндрическую форму. Выходящий дым при такой конфигурации, в отличие от угловатой, не встречает на своем пути препятствий и отводится с наименьшим сопротивлением. Вдобавок на стенках отводящей трубы скапливается минимум сажи.
  • Выходное отверстие отопительного устройства должно совпадать по сечению с дымоотводным каналом. Если ширина последнего в зоне соединения окажется больше, что встречается достаточно часто, то устанавливается специальный редукционный переходник, который по месту стыка необходимо тщательно герметизировать. Расширения труб при стыковке должны быть направлены вверх, чтобы не дать конденсату и смолам вытекать по их внешней стенке.

  • Особого внимания требует горизонтальная часть конструкции канала. Теплый дым, как известно, движется по вертикали вверх, поэтому на этих участках особо активно конденсирует влага и откладывается толстый слой сажи. Чтобы компенсировать столь нежелательные последствия и улучшить тягу, необходимо, во-первых, строго ограничить длину этих отрезков: они должны быть меньше 1 м по длине, а, во-вторых – предусмотреть там конденсатоприемники и ревизионные дверцы.

Совет

Правильный дымоход для банных печей – исключительно вертикальный. Тем не менее допускается прокладывать трубу под небольшим уклоном при условии, что длина наклонного участка не больше 2 м.

Основные этапы расчета ↑

Расчет дымохода проводят с учетом таких параметров, как мощность подключаемого отопительного устройства, форма и других. Оптимальную высоту и диаметр сечения рассчитывают исходя из СНиП печи и дымоходов.

Высота над кровлей

Для определения высоты отводящего канала котлов промышленного изготовления пользуются специальной формулой, которая описывает ее взаимосвязь со статической тягой, усредненой температурой (K) в трубе и средней величины температурой воздуха снаружи в летний период. В случае необходимости полученную по результатам расчетов величину корректируют в сторону увеличения с учетом следующего правила:

расстояние между коньком и местом выхода трубы высота дымохода
1. до 150 см выше конька самое меньшее на 50 см
2. 150–300 см верхушка трубы вровень или выше  конька
3. более 300 см вровень или выше  линии, которая проведена начиная от верха дома вниз с наклоном в 10˚

Совет

При расчетах высоты принимают во внимание также высоту соседних строений: в случае более высоких канал выводят выше их крыш.

Площадь сечения трубы ↑

На практике обычно обходятся без специальных расчетов, основываясь в зависимости от мощности агрегата на следующих значениях сечения:

  • меньше 3500 Вт — 14 ×14 см;
  • 3500–5200 Вт — 14×20 см;
  • 5200–7200 Вт — 14×27 см.

Площадь сечения цилиндрического канала принимается той же.

Если сечение будет значительно больше расчетной величины, то ухудшится тяга, и как следствие система будет работать нестабильно. Меньшее сечение приводит к плохому отведению продуктов горения вплоть до полного прекращения этого процесса.

Материал ↑

Выбор материала для конструкции системы дымоотведения основан на типе топлива, используемого для обогрева. К примеру, для газового оборудования лучше всего подходят керамические трубы МДС, в то время как кирпичные – могут быстро разрушаться.

Классическим вариантом устройства отводящей системы считается кирпичный дымоход для металлической печи. Кирпичная конструкция собирается точно согласно проекту, где кладка каждого слоя канала прописана отдельно. При этом необходимо получить изнутри минимально шероховатую поверхность и обеспечить полную герметичность.

Рекомендуем

 Старый дымоход кирпичной печи можно использовать под газовое оборудование только если предварительно выполнить его гильзовку: внутрь канала вставляют стальную трубу, устойчивую к воздействию кислот, сохранив небольшой зазор.

Сегодня чаще всего используют нержавеющие. В конструкции стальные трубы могут быть: изолированными и неизолированными:

  • неизолированные применяют исключительно при внутреннем монтаже печей и дымоходов: их устанавливают в специальную шахту;
  • при установке трубы снаружи ее в обязательном порядке изолируют, чтобы предотвратить конденсирование влаги внутри трубы.

Дымоход в целях безопасности необходимо грамотно изолировать, особенно если канал проходит через перекрытия в непосредственной близи горючих материалов. При выборе способа изоляции основываются на типе материала перекрытия и на температуре трубы. Замечательно, если стены и потолок вблизи с местом прохождения конструкции, отделаны пожаробезопасным материалом. Если это не так, то нагреваемые части изолируют от опасных материалов при помощи листов металла и прослойки из негорючих материалов.

Рекомендуем

Специалисты рекомендуют керамические системы:
  1. они негорючие,
  2. долговечные,
  3. совместимы практически с любым оборудованием.

Выходящую наружу часть трубы необходимо надежно зафиксировать и защитить от ветра. Сверху их закрывают дефлекторами, чтобы защитить от осадков. Газовые котлы в этом вопросе являются исключением: защитный колпак на трубу дымохода в данном случае – нарушение.

Некоторые сведения из СниП, используемые при монтаже дымохода печи и камина ↑

  • Дымоотводящие каналы можно располагать также на внешних стенах в том случае, когда они выполнены из негорючего материала, а отопительное устройство размещено возле внутренних. При этом обязательна внешняя теплоизоляция, которая не допустит конденсирования влаги внутри трубы.
  • Кирпичные каналы дополняют карманами, необходимыми для очистки. Их закрывают кирпичом (укладывают на ребро) либо устанавливают дверку.
  • Для кровель из возгораемых материалов необходимо предусмотреть сетчатый искроуловитель, который устанавливают по верхней  части канала. Если последний выполнен из кирпича, то между ним и горюче опасными материалами необходимо предусмотреть промежуток от 13 см, в случае керамических неизолированных – 25 см, а для изолированных – 13 см.

  • Монтаж печей и каминов на газовом топливе имеет свои особенности. Соединение выполняют при помощи гибких патрубков из металла, входящих в комплект оборудования. Обязательным условием считается наличие вертикального участка в системе, причем расстояние между осью горизонтального и линией нижнего уровня патрубка должна составлять, по крайней мере, 50 см. Это расстояние можно уменьшить, к примеру, при высоте потолка меньше 270 см [/su_list]
  • вдвое, если отопительный агрегат снабжен стабилизатором тяги;
  • до 15 см, если стабилизатора нет.

  • В новом сооружении максимальная длина всех горизонтальных участков составляет больше 3 м, в старой постройке – до 6 м. Труба устанавливается с небольшим уклоном по направлению отопительного агрегата. Если в доме работают два агрегата, то их можно присоединить к общему отводящему каналу. Они должны отстоять один от другого на расстоянии менее 75 см.
  • Отводящий канал может иметь максимум три поворота,  радиус закругления которых должен в точности совпадать с диаметром сечения трубы.

Внимание

Прокладывать дымоотводящие каналы через жилые комнаты запрещено.

Если толщина сажи, скопившейся  на поверхности стенок внутри канала превысила 2 мм, значит — пора начать очистку дымоходов и печей от сажи.

  • Для плотных загрязнений используют скребок или жесткую щетку, снабженную раскладной ручкой достаточной длины.
  • При чистке сажа может попасть внутрь помещения, поэтому перед началом чистки необходимо закрыть снизу топочное отверстие, а мягкую мебель желательно накрыть.
  • Отставание нагара можно значительно облегчить, если в процессе чистки воспользоваться химическими очищающими средствами типа «чудо-полена».
  • Для очистки от сажи можно использовать и народные средства. К примеру, довольно действенно сжигание кожуры картофеля.

Как собирают печи с вертикальными дымоходами: видео

© 2019 stylekrov.ru

(Нет оценок)

stylekrov.ru


Смотрите также
