Направляющие для шкафа-купе: виды и материалы профилей

Шкаф-купе – это хранилище с раздвижными дверями. Движение створок осуществляется при помощи механизма, состоящего из множества частей. Одной из этих комплектующих являются направляющие, по которым и ходят двери. Рассмотрим виды профилей, их технические характеристики, материалы и правила установки в шкаф. Сводная таблица рейтинга популярных фирм и моделей поможет вам купить хорошие направляющие.

Назначение и комплектация

Двери двигаются по направляющим, как поезд по рельсам. В систему раздвижного механизма входят:

• направляющие;
• движущиеся ролики;
• доводчики, обеспечивающие плавность закрытия;
• силиконовые уплотнители и щетки;
• крепежные винты, шурупы;
• стопоры;
• фиксаторы.

Комплект фурнитуры для сборки и установки раздвижных дверей

Все эти комплектующие в совокупности составляют единый механизм раздвигающихся дверей, который позволяет им перемещаться только в двух направлениях – право и лево. Профили рельсов изготавливаются из металла и пластика. К ним приобретаются дополнительные элементы: стопоры, ролики, уплотнители.

Направляющие различаются по массе, размеру и материалам. При покупке готового шкафа профили дверей всегда идут в комплекте, поэтому подбирать их отдельно не требуется. Но в случае поломки понадобится приобретение новых элементов.

Типы систем по конструкции

Существует два основных типа раздвижных систем для шкафа-купе: подвесные и опорные.

Подвесные конструкции дают нагрузку на верхние ролики. В опорных системах основная тяжесть дверей приходится на нижний профиль.

Одинарный подвесной механизм, на который устанавливаются двери расположен в верхней части шкафа. Со временем возможно разбалтывание полотен. Для предотвращения этого нужна установка стабилизатора.

Опорная система – ролики двигаются только по нижней направляющей. Сверху дверь фиксируется специальными зажимами. Изменением высоты колесиков легко регулировать наклон дверей.

Основной минус заключается в попадании грязи и пыли в полозья, из-за чего быстро изнашиваются ролики. Избежать этого можно закреплением ленточных щеток или регулярной ручной чисткой.

Комбинированная система объединяет оба вида. Перемещение створок осуществляют верхние и нижние колесики. Это современный и самый популярный механизм.

Особняком идут компланарные системы, которые дают возможность дверным полотнам располагаться в одной плоскости (заподлицо), а при открывании сначала чуть выезжают вперед и затем двигаются влево-вправо. Это самые современные и дорогие механизмы.

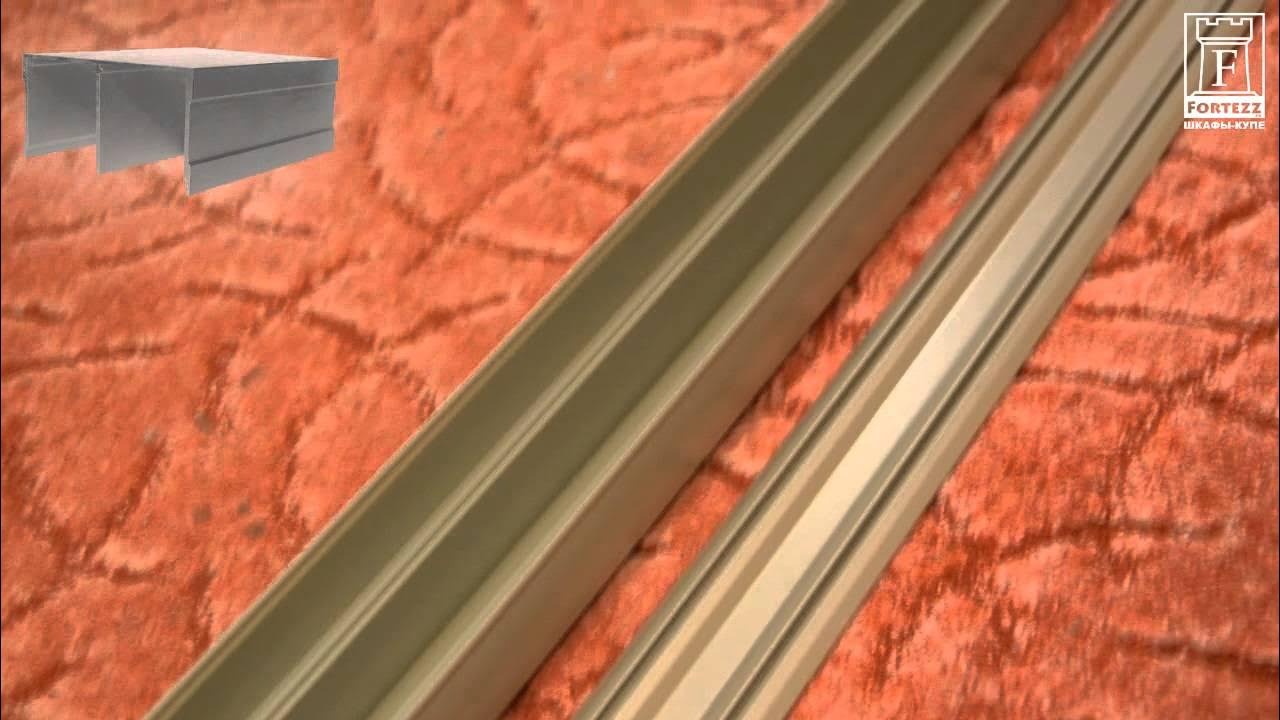

Виды направляющих профилей

Направляющие в обоих случаях идут парой – верхняя и нижняя. Рассмотрим подробно их работу.

Верхний направляющий профиль фиксируется вверху шкафа. Бывают двух типов: для подвесных дверей и для опорных систем.

По конфигурации бывает монорельсовая (П-образная) и двухполозная (Ш-образная) направляющая. Для большого количества дверей применяют трехрядную. Крепление как правило осуществляется с помощью саморезов или двойного скотча.

Внешний вид и размеры продукции фирмы Аристо (верхние)

Нижняя направляющая для шкафа-купе также производится трехполозной, двухрядной и одинарной в зависимости от количества створок. Основная его задача быть рельсой для роликов, и соответственно для передвижения двери. Причем на нижнюю направляющую выпадает вся нагрузка, т.к. система, в которой она используется является опорной. Двойной профиль крепится на саморезы или двусторонний скотч. Одинарный можно утопить в пол и задекорировать под его цвет.

Материалы

В розничных сетях распространяются три основных вида направляющих профилей:

• Алюминиевые. Качественные и дорогие комплектующие. Отличаются легкостью и высокой прочностью. Выдержат двери любого веса и ширины. Их легко резать.
• Стальные. Прочные, надежные, недорогие. Требуется правильный подбор по параметрам мебели. Тяжелые, сложно резать и подгонять. Стальные направляющие сложно поддаются монтажу.
• Пластиковые. Самые дешевые хрупкие профили с небольшим сроком службы. Пластик следует комбинировать с элементами из металла.

Лучше всего покупать алюминиевые направляющие в зависимости от параметров мебели.

Декоративное покрытие

Алюминиевые дополнительно анодируют для придания дополнительных защитных свойств и красивого внешнего вида. В этом случае металл окрашивается химическим способом. В ходе операции частички пигмента глубоко проникают в структуру алюминия. Благодаря этому декоративное покрытие получается особо прочным, стойким к царапинам, истиранию, выцветанию и воздействию влаги.

Разнообразие цветов и текстур профилей из алюминия

Алюминиевый профиль, который окутан в защитный тонкий слой ПВХ, очень долговечный, влагостойкий, износоустойчивый.

Стальной профиль чаще всего окрашивается. Цветное покрытие стали не отличается износостойкостью. С течением времени оно трескается и облезает.

Как выбрать хорошую модель?

Обращайте внимание на следующие критерии, чтобы избежать ошибок при покупке:

• Качество материала влияет на уровень шума при перемещении роликов и долговечность системы.
• Цена зависит от производителя. Слишком дешевые могут гнуться под тяжестью дверей или подвергаться коррозии из-за плохой обработки металла. Но и переплачивать за бренд стоит не всегда. Отечественные аналоги имеют схожие характеристики и стоят в несколько раз дешевле.
• Правильно выбранный размер упростит установку.
• Важна совместимость фурнитуры – тип ролика должен подходить к направляющей. Покупайте колесики и профиль комплектом от одной фирмы или взаимозаменяемые аналоги.
• Можно сэкономить на направляющих, но позиционеры и ролики должны быть качественными, например, фирмы Raum+.
• Самый дорогая продукция у фирмы Aristo. Аналоги от Dorwell, Премиал или Грандис стоят в два раза дешевле, но по качеству не сильно уступают.
• У Аристо есть несколько профилей с разными ценами: «ЭКО», «РФ» (эконом). У некоторых фирм есть также модели «лайт». Это облегченный профиль по типу фольги, который изготавливается в ущерб качеству по низким ценам. Его толщина меньше рекомендуемой 1,2 мм.
• Торговой марки Версаль не существует. Так называют всю китайскую продукцию без опознавательных знаков и маркировок.

Рейтинг качества моделей от наших экспертов

Firmax FRM2403.27/11 (нижняя)

• Русская компания, производство в Китае.
• Материал: Алюминий толщина 5800 мм.
• Цена: от 1000 до 1100 рублей.
• Рейтинг качества: 4.

MC-L90 1800 мм (верхняя для подвесных систем)

• Страна изготовитель: Китай.
• Материал: износоустойчивый алюминиевый сплав, длина 1800 мм, вес 700 г.
• Цена: 830 рублей.
• Рейтинг качества: 5

Выдерживает нагрузки до 45 кг, не деформируется при интенсивной эксплуатации.

MC-L60-H (нижняя для подвесных систем)

• Страна изготовитель: Китай.
• Материал: алюминиевый сплав, глубина 48 мм, вес 400 г. Максимальная ширина шкафа 1,2 м, нагрузка до 45 кг.
• Цена: 288 рублей.
• Рейтинг: 4.

Sibo SB-AL/N-N,3,Sh

• Страна изготовитель: Италия.
• Материал: алюминий, покрытие анодирование толщина 1.2 мм.
• Цена: 605 рублей.
• Рейтинг: 5.

VALCOMP ARES2 3000 мм

• Страна изготовитель: Польша.
• Материал: алюминий.
• Цена: 670 рублей.
• Рейтинг: 3.

Средняя прочность, при большой нагрузке быстрая деформация.

ZMA 1800 мм (верхняя для подвесных систем)

• Страна изготовитель: Китай.
• Материал: алюминий, длина 1800 мм.
• Цена: 862 рубля.
• Рейтинг: 5

Выдерживает максимальную нагрузку.

ZMA 1200 мм (верхняя для подвесных систем)

• Страна производитель: Китай.
• Материал: алюминий, вес 1 кг, длина 1200 мм.
• Цена: 597 рублей.
• Рейтинг: 5.

Максимальный срок службы, не боится тяжелых нагрузок.

МЕРА SKM/80 AY (верхняя для опорных систем)

• Страна изготовитель: Турция.
• Материал: алюминий, длина 3000 мм.
• Цена: 1100 рублей.
• Рейтинг: 3.

Срок эксплуатации около 10-15 лет. При сильных нагрузках быстро деформируется.

Terno 1 L=3000

• Страна изготовитель: Италия.
• Материал: алюминий, длина 3м.
• Цена: 6750 рублей.
• Рейтинг: 5*.

Самая надежная и прочная направляющая. Пожизненная гарантия.

Недорогие и надежные профили можно купить в Икеа и Леруа Мерлен

Правила установки

Монтаж направляющих легко выполнить своими руками. Важно не спешить и аккуратно закрепить элементы. Помощи мастеров, как правило, не требуется.

Чтобы правильно установить опорную раздвижную систему, придерживайтесь инструкции:

• Сначала устанавливается верхняя направляющая. Она крепится «заподлицо» к верхней горизонтальной плите шифоньера или к потолку, если шкаф встроенный. При кривом потолке и отсутствии возможности выровнять его шпатлевкой, предварительно монтируется закладной брус из дерева или ДСП, а уже поверх него прикручивается профиль.

• Крепеж проводится с помощью саморезов с пресшайбой 4,2*16 или универсальными шурупами с потайной головкой 3,5*16. Отверстия делаются сверлом 4 мм с шагом в 30 см. Для универсального шурупа с потайной головкой сверлится выемка диаметром 6-8 мм под шляпку.

• После этого аналогично крепится нижний опорный профиль. Отличие заключается в расположении относительно края шкафа на расстоянии 20 мм. Для точного размещения предварительно установите дверь в верхнюю направляющую вертикально, и при помощи лазерного отвеса или строительного уровня добейтесь 90° относительно пола. Ориентируясь на колесики отметьте положение нижнего профиля и закрепите по аналогии с верхним.

Уход за направляющими

Производите периодическую очистку нижних рельсов для увеличения срока службы и плавного перемещения дверей. Грязь на полозьях замедляет и изнашивает колесики – створки начинают передвигаться рывками и могут поломаться. Профилактические меры – удаление пыли мягкой влажной тканью – предотвратят возможный скрежет и быстрый износ.

Смазывать колесики и направляющие не нужно. Основная проблема домашнего шкафа-купе – пыль и волосы, наматывающиеся на ролики. Отрежьте их ножницами и хорошо пропылесосьте.

Стопор (позиционер) также нуждается в периодической чистке: достаточно вытряхивать грязь из него раз в полгода. При засорении он перестает пружинить и дверь шкафа будет подскакивать и грохотать.

Отремонтировать движущиеся части в домашних условиях сложно, практичнее будет заменить ролики новыми. Лучше воспользоваться услугами мастеров, которые изготавливали шкаф. Направляющие же в ремонте не нуждаются.

Направляющие профили – важная деталь для шкафа-купе. Они помогают дверям плавно открываться и закрываться. Качественные и надежные элементы, чтобы дверцы шкафа работали исправно.
