Схема раскладки теплого пола водяного


Правильная раскладка теплого пола – водяного и электрического

Содержание:

Традиционные варианты отопления в последние годы становятся все менее популярными, уступая пальму первенства теплым полам. Такая смена приоритетов вполне закономерна – теплые полы отличаются более комфортным распределением тепла, экономичностью, практически отсутствующим подъемом пыли и возможностью безболезненного встраивания в любой интерьер.

Существуют водяные и электрические теплые полы. Оба варианта имеют свои характерные особенности и достоинства, но для их реализации очень важна правильная раскладка теплого пола. О том, как разложить теплый пол, и пойдет речь в данной статье.

Способы раскладки водяного пола

Водяной теплый пол – это система трубопроводов, уложенных под напольным покрытием. Внутри труб находится теплоноситель, который постоянно перемещается по контуру, за счет чего и осуществляется отопление помещений. Водяные теплые полы на порядок экономичнее электрических, что напрямую связано с высокой стоимостью электроэнергии.

Для обеспечения нагрева теплоносителя в теплых полах лучше всего использовать газовые котлы, поскольку газ является самым дешевым топливом. Еще один неплохой вариант – твердотопливное оборудование, которое в итоге тоже оказывается достаточно экономичным и, в отличие от газовых котлов, может работать автономно. Также можно использовать тепловые насосы, в гораздо большей степени подходящие для использования в сочетании с теплыми полами, чем с традиционными отопительными системами.

Как разложить водяной теплый пол правильно

Чтобы водяная система теплого пола была достаточно эффективной, независимо от ее типа, требуется грамотная раскладка теплого водяного пола, которая влияет на равномерность прогрева помещения.

Существуют следующие схемы раскладки теплых водяных полов:

  1. «Улитка». Данный способ предполагает, что раскладка труб водяного теплого пола будет выполняться по спиральной траектории в два ряда. Труба направляется от входной точки к центру помещения и возвращается. Располагать трубы нужно так, чтобы трубы подачи и обратки чередовались – в таком случае горячие и холодные участки трубопровода совпадают, за счет чего обеспечивается равномерный прогрев всего помещения.
  2. «Змейка». В данной схеме трубы укладываются по спирали, но движение теплоносителя осуществляется только в одну сторону. При такой схеме температура теплоносителя падает в процессе его удаления от входа. Использовать «змейку» целесообразно только в помещениях, имеющих небольшую площадь, иначе эффективность отопления будет слишком низкой.
  3. «Двойная змейка». Эта раскладка труб теплого пола представляет собой комбинацию «улитки» и «змейки». Подающая труба раскладывается змейкой так, чтобы между каждым витком было достаточно места для укладки обратных труб. Обратный трубопровод укладывается между трубами подающего.

Длина труб

Эффективная работа теплого пола при любой раскладке возможна только в том случае, если общая длина трубопровода не превышает 100 м. Кроме того, перед тем, как разложить трубу для теплого пола, нужно учесть специфику условий, в которых будет использоваться система, и тщательно продумать будущую конструкцию.

Речь идет вот о чем: водяные теплые полы демонстрируют свои положительные качества только в частных домах или современных многоквартирных домах, коммуникации в которых изначально рассчитаны использование относительно новых отопительных систем. Многоэтажные дома старой постройки не приспособлены для использования теплых полов – проходящий через трубы теплоноситель остывает слишком сильно, и в расположенных дальше по контуру квартирах становится ощутимо холоднее.

Электрические теплые полы

Чаще всего электрический теплый пол используется как дополнительный обогревающий контур, который запускается в межсезонье или при необходимости повысить температуру сверх имеющейся.

Из достоинств электрических систем больше всего выделяются:

  • Простой и быстрый монтаж;
  • Отсутствие необходимости подключения к отопительному оборудованию с жидким теплоносителем;
  • Сравнительно небольшая стоимость;
  • Минимальная толщина, практически не влияющая на подъем напольного покрытия.

Недостатки сводятся к следующему списку:

  • Электрический теплый пол генерирует магнитные волны (конечно, их уровень очень слаб, но по возможности стоит экранировать конструкцию);
  • Высокая стоимость эксплуатации (электричество на сегодняшний день является одним из самых дорогих энергоресурсов);
  • Высокая нагрузка на электросеть здания.

В качестве нагревательных элементов в электрических теплых полах используются специальные кабели, которые раскладываются змейкой и фиксируются на монтажной ленте. Схема раскладки теплого пола, работающего от электричества, тесно связана с типом кабеля, используемого при обустройстве системы.

Виды электрических кабелей

На рынке представлены следующие виды кабелей:

  1. Резистивный одножильный. Этот вариант отличается максимальной простотой и дешевизной. По жиле кабеля проходит ток, и электрическая энергия преобразуется в тепловую. Ключевой особенностью одножильных кабелей является необходимость их подключения с двух сторон – а это иногда бывает затруднительно.
  2. Резистивный двужильный. В таком варианте имеется не только нагревательная, но и токопроводящая жила. Благодаря второй жиле такой кабель можно подключать только с одной стороны – это упрощает монтаж и снижает уровень создаваемых конструкцией электромагнитных излучений.
  3. Саморегулирующийся. В этом виде кабелей основным элементом являются полимерные муфты, обеспечивающие преобразование электричества в тепло. Саморегулирующиеся кабели считаются самыми эффективными и простыми в эксплуатации, но и стоят они дороже аналогов.

Продумывая план раскладки теплых полов, нужно учесть главное правило – резистивные кабели нельзя располагать под мебелью и другими объектами, находящимися в помещении. Все дело в том, что при таком расположении кабель обязательно перегреется, и теплый пол попросту придет в негодность. Подбирая шаг укладки витков, нужно отталкиваться от требуемой мощности теплого пола и эксплуатационных характеристик самого кабеля.

Когда кабель смонтирован, необходимо установить температурный датчик в гофрированной трубке. Для установки датчика обычно подбирается место между витками кабеля, удаленное от стены на расстояние около 0,5-1 метра. Часть провода, обеспечивающая соединение термостата и температурного датчика, укладывается в вертикальной штробе.

После укладки кабелей выполняется заливка бетонной стяжки. Эксплуатация электрического теплого пола возможна только после того, как бетон полностью застынет – а на это обычно требуется около месяца.

Заключение

Раскладка теплого пола может выполняться по нескольким схемам, и каждая из них имеет свои особенности. Чтобы подобрать наиболее подходящий вариант, стоит изучить их подробнее – разным типам теплых полов можно посвящать отдельные статьи. В любом случае, после внимательного изучения вопроса можно провести грамотный монтаж теплого пола, который обеспечит эффективный и равномерный прогрев помещения.

teplospec.com

Схема укладки теплого пола

Водяной пол относится к системе комфортного отопления, и чтобы схема теплого пола для дома была правильно подобрана, необходимо знать площадь помещения и количество комнат.

В сравнении с традиционной радиаторной системой отопления, при которой теплый воздух поднимался к потолку, а пол остается холодным, система теплого пола равномерно отапливает помещение по всей площади, причем температура воздуха у пола выше, чем у потолка, что благотворно влияет на человека.

В сравнении с традиционной системой отопления теплый водяной пол на 25% дешевле в эксплуатации.

Виды и технология теплого пола

В системе отопления пола используются два вида обогрева: водяной и электрический. Принцип отдачи тепла у обеих систем одинаков.

У водяного варианта обогрев пола происходит от выложенных по определенной схеме на бетонное основание металлопластиковых труб, по которым циркулирует горячая вода. Источником горячей воды может быть электрический, твердотопливный или газовый котлы, а также центральное отопление.

ИК-панели

Электрический вариант обогрева пола использует специальный экранированный кабель, уложенный по аналогичной схеме, что и водяной, но обогрев происходит за счет тепла, отдаваемого нагретым кабелем.

Рынок предлагает новую технологию обогрева пола на основе термо — труб, в которых теплоноситель, вода или фреон, составляет 12% от объема теплоносителя водяного теплого пола, а КПД системы 98%. В сравнении с водяным теплым полом энергетические затраты у пола с теплоносителем из термо – труб в 2,5 раза ниже. Правда и стоимость с монтажом новой системы в 7 раз превышает стоимость водяного теплого пола.

Оба вида обогрева пола позволяют получить комфорт проживания, но имеют эксплуатационные риски, которые должны исключаться на стадии проектирования.

Схемы укладки водяного пола

Технологическая схема обогрева напольного покрытия системой водяного пола включает: источник горячей воды, распределительный коллектор и теплоноситель в виде труб из меди или металлопластиковых труб.

Схемы укладки теплого пола От схемы укладки зависит равномерность обогрева пространства

Источником горячей воды в малоэтажных домах являются котлы на твердом топливе, газе или жидком топливе и электрические котлы, а также централизованное теплоснабжение. Схема укладки труб для водяного теплого пола влияет на равномерность обогрева напольного покрытия. Применяется 3 схемы укладки труб: змейкой, улиткой и комбинированный.

Начало укладки трубы змейкой по периметру вдоль стены, на второй стене укладка трубы переходит в змейку, закрывая всю площадь пола, и возвращается к источнику тепла. В этом варианте одна половина пола прогревается горячей водой, а вторая охлажденной.

Способ укладки трубы зигзагом используют, если требуется отапливать участки пола с разной интенсивностью обогрева.

Укладка «Змейка»

Второй вариант укладки трубы змейкой выполняется от стены с теплоносителем трубой, сложенной вдвое: половина трубы – подача горячей воды, а вторая половина от противоположной стены – возврат остывающей воды к теплоносителю. Вторая схема змейкой равномерно обогревает напольное покрытие двумя трубами горячей и охлажденной воды.

Вариант укладки улиткой предусматривает сложенные пополам трубы проложить по спирали по периметру комнаты. Трубы необходимо укладывать вдоль стен, перемещаясь к центру пола комнаты.

Укладка «Улитка»

Этот вариант укладки также равномерно прогревает весь пол. Способ укладки труб в системе теплых полов по спирали применяется в комнатах, где требуется равномерный прогрев пола, причем пол у наружных стен прогревается интенсивнее, и эта схема укладки позволяет эксплуатировать котлы меньшей мощности с той же отдачей теплоносителя.

Для прогрева наружных стен угловых комнат применяют комбинированный вариант укладки, где трубы с подачей горячей воды проходят вдоль наружных стен. Если требуется интенсивнее прогреть пол у наружных стен, расстояние между трубами у стен уменьшается, а ближе к центру комнаты увеличивается.

Укладка водяного пола осуществляется на бетонное основание, деревянный настил и на плиты из полистирола.

Чтобы тепло сохранялось в напольном покрытии, на основание перед монтажом системы укладывается фольгированная подложка, стороной с фольгой в сторону пола.

Стыки рядов подложки заклеивают фольгированным скотчем.

Укладка системы водяного теплого пола позволяет равномерно обогреть площадь пола и уменьшить эксплуатационные затраты на источнике тепла.

Схема укладки водяного теплого пола прочерчивается в проекте с учетом материала основания. На схеме отражается место подключения к источнику горячей воды системы водяного пола, вариант укладки и расстояние уложенных труб от стен комнаты и между трубами.

Схемы укладки труб для обогрева пола

Расчет водяного теплого пола

Заказывайте метраж труб для пола только после проведения расчетов

Без расчета теплого пола приступать к закупке материалов и сборке системы нельзя, отсутствие проекта негативно скажется на отоплении помещения.

Профессиональный расчет водяного пола выполняют теплотехники, грубый подсчет можно провести самостоятельно по инструкции:

  1. Определяем место установки распределительного коллектора. Замеряем площадь отапливаемых комнат, определяем диаметр труб в отопительном контуре.
  2. При использовании трубы диаметром 16 мм или 20 мм длина контура не превышает 100 и 120 м. Контур отапливает 15 – 20 м2 пола, разница в длине контуров не превышает 15 м.
  3. До составления схемы укладки водяного теплого пола определяем места постоянного нахождения габаритной мебели, в которых теплый пол не прокладываем.
  4. Между трубами в контуре расстояние составляет 15 – 20 см в зависимости от отрицательной температуры в зимний период. В северных районах при температуре ниже – 30*С это расстояние уменьшаем до 10 см.
  5. Исходя из площади комнат, рассчитываем количество отопительных контуров, определяем потребность в теплоносителе и подбираем коллектор. О том, как рассчитать теплые полы с помощью программы, смотрите в этом видео:

Монтаж теплого пола на бетонное основание

После расчета теплого пола и составления схемы укладки приобретаем материалы, оборудование, инструмент и приступаем к монтажу системы.

Сборка теплых полов выполняется на бетон, уложенные на бетонное основание полистирольные плиты и деревянный каркас, смонтированный на бетонном основании.

Монтаж выполняется по проектным схемам, где определен источник тепла с распределительным коллектором, отапливаемые комнаты и количество контуров отопления в этих комнатах.

Распределительный коллектор теплого пола

Коллектор распределяет потоки воды по контурам

Коллектор, распределяющий горячий водяной поток по схемам теплых водяных полов, устанавливается в технической комнате либо в распределительном шкафу, в которые подается горячая вода из источника тепла.

Коллектор выполняется в виде двух цилиндров из нержавеющей стали, заваренных с двух сторон. Один из цилиндров через приваренные патрубки принимает от источника тепла и распределяет горячую воду по обогревательным контурам, другой цилиндр собирает охлажденную воду из контуров и возвращает источнику тепла.

Процесс циркуляции воды по контурам отопления осуществляется с помощью циркуляционного насоса, клапанов, вентилей и термостата коллекторной группы.

Кроме распределительных функций коллектор теплового пола через термостатический клапан регулирует температуру воды, подающуюся в контуры обогрева, а при помощи электропривода и клапанов коллекторной группы регулирует напор потоков горячей воды в отопительных контурах.

Если источником тепла является центральное отопление, то циркуляционный насос в коллекторной группе не требуется.

Схема подключения водяного теплого пола

Бетонный пол

Желательно укладывать теплые полы на ровную поверхность

Перед сборкой теплого пола выравниваем бетонное основание с помощью наливного пола. Если поверхность бетонного основания имеет дефекты, которые нельзя устранить наливным полом, выполняем бетонную стяжку. По высохшей стяжке приступаем к сборке теплых полов по схеме проекта.

  1. По периметру пола выставляем кромочную изоляцию из демпферной ленты и крепим ее к стенам комнаты. Высота ленты перекрывает толщину комплекта теплого пола, включающего слой утеплителя, шланги теплоносителя и армированную стяжку.
  2. На бетонное основание укладываем фольгированную подложку для сохранения тепла от водяного пола в утеплителе и бетонной стяжке, и для защиты утеплителя от влаги бетона. Подложка укладывается слоем фольги в сторону напольного покрытия, стыки рядов подложки соединяются фольгированным скотчем.
  3. На уложенную изоляцию выполняется монтаж плит утеплителя толщиной 50 мм. Ряды утеплителя укладывается со смещением, чтобы стыки плит не совпадали и создавали единый плотный настил. Слой панелей закрывается пароизоляционной пленкой.
  4. На плиты утеплителя монтируется арматурная сетка с клеткой 10 на 10 см или 15 на 15 см. Сетка фиксируется на скобах упорах, установленных через 50 см друг от друга по всей площади пола. Упоры по высоте рассчитаны на монтаж двух сеток: под водяным теплым полом и над ним.
  5. Монтаж трубы начинаем с присоединения к выходному патрубку коллектора, а далее, по смонтированной сетке укладываем водяной пол по проектной схеме, закрепляя к сетке стягивающими хомутами. Трубы закрепляем с небольшой слабиной, учитывающей изменение размера трубы от колебаний температуры теплоносителя. При укладке трубы по схеме улитка учитываем обратный ход трубы, чтобы выдержать расстояние между трубами 10 или 15 см. По этой схеме прогрев пола у стен более интенсивен. Если одного контура для комнаты недостаточно, разбиваем площадь пола на два контура с одинаковой длиной труб теплоносителя, которые предварительно учитываем в проекте. По окончании укладки трубы второй конец подсоединяем к входному патрубку коллекторной группы.
  6. Над уложенной трубой теплоносителя монтируем вторую армированную сетку для придания заливаемой стяжке прочности, чтобы во время эксплуатации пола стяжка не растрескалась.
  7. Перед заливкой стяжки смонтированный водяной пол испытываем на герметичность и работоспособность, выполняя опрессовку системы с помощью воздуха. Подачу воздуха в систему выполняем с помощью воздушного компрессора и создается давление 4 бара на весь период испытаний. При нарушении герметичности воздух из системы уходит и давление падает.

    Стяжку заливают только после проверки системы теплого пола на герметичность

  8. Если при испытании давление воздуха в системе теплых полов не изменилось, значит, монтаж выполнен профессионально. Дополнительно к испытанию воздухом выполняем гидравлическое испытание горячей водой. Для этого горячую воду подаем в систему, и пол включаем на несколько часов, при качественном монтаже давление в системе снижается на 0,03 МПа в час. К бетонной стяжке приступаем после монтажа всех контуров пола и общего испытания системы.
  9. Перед заливкой стяжки из бетонной смеси, контур пола заполняется холодной водой под давлением, чтобы не произошла деформация труб. Стяжка заливается бетоном, не ниже марки М300. Толщина слоя бетона над поверхностью второй армированной сетки составляет 3 – 5 см., а общая толщина бетонной стяжки 7 — 10 см. Поверхность стяжки выравнивается вибрационной рейкой по установленным маячкам, удаляя воздух из слоя бетона и подготавливая поверхность стяжки для укладки напольного покрытия.
  10. К монтажу напольного покрытия приступаем через месяц после полного высыхания стяжки и отверждения бетона. Сушка бетонной смеси происходит при плюсовой температуре естественным образом.
  11. Если площадь пола превышает 30 м2 или одна из сторон комнаты длиной более 8 м, чтобы бетонная стяжка не растрескалась, применяются усадочные деформационные швы. Подробнее о том, как сделать стяжку водяного пола своими руками смотрите в этом видео:

В большой комнате швы выполняются между контурами, проходят через трубы только в местах перехода от гребенки к контуру. В местах деформационного шва на трубы надевается защитная гофра, а арматурная сетка разрезается. Усадочный шов выполняется шириной 10 мм, шов закрывается силиконовым герметиком.

Запуск в эксплуатацию теплого водяного пола осуществляется после полного отверждения бетонной стяжки. Сушить стяжку теплым полом категорически запрещается.

Полистирольные маты для теплого пола

Полистирольные плиты становятся все более популярны

Схема укладки теплого водяного пола на основание из полистирольных плит менее сложна и выполняется без бетонной стяжки. Порядок действий повторяет монтаж водяного пола на бетоне.

На бетонное основание укладывается гидроизоляция в виде полиэтиленовой пленки или фольгированной подложки. На пленку укладываются плиты, создавая настил, в который монтируются алюминиевые пластины с пазом для монтажа водяного теплого пола.

В ячеистой структуре удобно укладывать водяной контур

Алюминиевые пластины укладываются по проектной схеме, выкладывая контур теплого пола. Уложенные в пазы алюминиевых пластин трубы подсоединяются к распределительному коллектору и фиксируются к пластинам стягивающими хомутами.

Пластины на полистирольном настиле покрывают 80% общей площади и, прогреваясь от системы теплоносителя, способны дополнительно равномерно нагревать напольное покрытие.

После укладки труб систему теплого пола испытывают на герметичность, аналогично испытанию при монтаже на бетоне. Затем панели полистирола с системой водяного пола закрывают двумя слоями гипсоволокнистого листа, обладающего высокой вязкостью и прочностью. На уложенный настил из ГВЛ выполняется монтаж напольного покрытия. Подробнее о том, как уложить контур на маты смотрите в этом видео:

В отличие от плит полистирола для монтажа водяного пола используют пенополистирольные специальные маты, на которых отлита ячеистая структура. Ячейки позволяют укладывать трубы без дополнительных пластин по различным схемам с учетом проектного шага между трубами. После монтажа теплого пола маты с водяным полом заливаются цементной стяжкой или закрываются гипсоволокнистыми листами.

Монтаж водяного теплого пола на пенополистирольные маты позволяет уменьшить затраты по сравнению с монтажом системы на бетоне и сохранить тепло в напольном покрытии.

Деревянные плиты для теплого пола

Под деревянное основание можно не укладывать утеплитель

Монтаж по схеме водяного пола выполняют и на деревянное основание в виде модульного изделия из ДСП с алюминиевыми пластинами. В пластинах выдавлены пазы под трубы. Порядок сборки пола повторяет укладку с применением полистирольных плит, но с учетом низкой теплопроводности ДСП, под них утеплитель не укладывается.

Пазы для укладки труб водяного пола выполняют на деревянном основании в виде каркаса из реек, в который вмонтированы алюминиевые пластины.

Трубы укладывают в пазы алюминиевых пластин, находящихся между рейками. Затем настил с трубами накрывают настилом из листов ГВЛ, на которых собирают напольное покрытие.

Такие полы устраиваю в деревянных домах с балочным перекрытием.

gurupola.ru

Монтажные схемы укладки теплого водяного пола: проектирование и расчеты

Теплый водяной пол может быть дополнительным источником обогрева или выполнять роль основной системы отопления. Эффективность комплекса во многом зависит от грамотного проектирования. Немаловажную роль отыграет и выбранная схема теплового водяного пола – способ, шаг и “рисунок” укладки труб.

Прежде чем приступить к проектированию отопительного контура, необходимо изучить общие принципы монтажа системы, выбрать трубы и рассчитать теплый пол. Все эти моменты подробно изложены в статье. Кроме того, мы подготовили подробный алгоритм составления схемы и привели практичные советы по организации напольного отопления.

Особенности проектирования теплых полов

Давно известен и довольно популярен теплый пол водяного типа. Узкие трубы заключают в бетонную стяжку под подходящее напольное покрытие. По системе пускают горячий теплоноситель, который и обогревает помещение. Разумеется, система состоит не только из труб и стяжки, она включает множество других важных элементов.

Этот тип отопления дает более качественный прогрев по сравнению с традиционными трубными системами. Тепло поступает снизу и постепенно перемещается вверх. В результате помещение обогревается более равномерно.

Считается, что с помощью такой системы можно сэкономить около 25% затрат на отопление. Это связано не только с качеством прогрева, но и с относительно невысокой температурой теплоносителя, которая должна быть не выше 50°С.

Поскольку трубы скрыты, исключен прямой контакт с нагревателями, т.е. вероятность ожогов полностью исключена. Интерьер от такого решения только выиграет, ведь нет необходимости устанавливать радиаторы, решетки для них и т.п.

По теплому полу можно гулять босиком, некоторые хозяйки раскладывают на поверхности постиранную одежду, она высыхает очень быстро.

Однако стоит отметить, что у такой системы есть и существенные недостатки. Для начала это совсем непростой монтаж, который нужно выполнить очень тщательно. Кроме того, доступен такой вариант отопления далеко не всем.

Можно без проблем устанавливать водяные системы практически в любых частных строениях, но вот для многоквартирных домов существуют серьезные ограничения.

Настильные системы монтажа ТП имеют определенные преимущества перед бетонным вариантом, однако и на их установку придется потратить немало средств и сил (+)

Здесь такие системы можно делать только на первом этаже, причем после согласования с целым рядом организаций. Изначально системы центрального отопления не были рассчитаны на подобные модификации, поэтому нужно будет убедиться, что переделка не нарушит гидростатическое равновесие системы.

Следует учитывать солидный вес стяжки и опасность протечки. Выявить место повреждения трубы, скрытой под стяжкой, будет непросто, а быстро устранить поломку в такой ситуации практически невозможно.

Поэтому в квартирах многоэтажек реализация водяных теплых полов по любой монтажной схеме под запретом, рекомендуется отдать предпочтение электрическим системам.

Водяные варианты отличаются такой высокой эффективностью и экономичностью только в помещениях с хорошей теплоизоляцией.

Коллектор для труб ТП нужно правильно подключить к котлу. Если планируется использовать центральное отопление, понадобится согласование с местными инженерными службами (+)

Перед монтажом любой отопительной системы рекомендуется утеплить здание, проверить надежность окон и дверей, а для водяной системы это особенно важно, ведь температура теплоносителя должна оставаться невысокой.

А если используется напольное покрытие, которое чувствительно к перегреву, например, линолеум или ламинат, то за уровнем температуры придется следить особенно тщательно.

Помимо бетонной системы существуют также так называемые настильные варианты. При их использовании вместо бетонной стяжки применяются уже готовые материалы, которые не нуждаются в длительном высыхании. Сроки монтажа при настильной технологии значительно меньше, но вот затраты заметно возрастут.

Пенощит – вариант для монтажа ТП, который сочетает функции утеплителя, разметочной сетки, а также элементов, которые фиксируют трубу

В зависимости от материалов различают такие варианты систем:

  • полистирольная;
  • реечная;
  • модульная деревянная.

Коллектор для теплого пола следует оборудовать запорными кранами для каждой отдельной петли, чтобы оставалась возможность быстрого отключения. Эта функция может пригодиться не только на случай поломки.

Если какие-то комнаты не используются в зимний период, можно перекрыть поступление теплоносителя на обслуживающий их контур, что позволит снизить расходы на отопление всего дома.

Жестяную подложку для систем этого типа, состоящую из аккуратных модулей, смонтировать довольно просто, при этом нет нужды ждать как в случаях с бетонным основанием, пока оно наберет необходимую прочность

Чаще всего для обустройства таких систем используют металлопластиковые коммуникации, которые стоят относительно недорого, вполне надежны, и установить их не так уж сложно.

Другой вариант – медные трубы. Они применяются в таких системах не часто, главным образом, из-за высокой стоимости. Но подобные коммуникации исключительно надежны, поэтому имеет смысл рассмотреть такой вариант.

Медные трубы для ТП используют не слишком часто, поскольку аналоги из полимерных материалов дешевле и проще в монтаже

Подробнее о выборе труб для теплого водяного пола написано в этой статье.

Общие принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Если утеплитель и лента уложены правильно, то пленку можно будет аккуратно заправить за край теплоизоляционного материала, она ляжет ровно и с небольшим натяжением.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

  1. Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
  2. Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
  3. Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
  4. На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
  5. Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
  6. Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
  7. Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
  8. При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
  9. Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
  10. Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
  11. Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
  12. Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

Составление проекта и схемы

Проектирование – это первый шаг при создании систем теплого пола. Сначала нужно продумать, будет ли это основное отопление или только вспомогательный вариант.

После этого нужно взять лист бумаги и составить план расстановки стационарной мебели в комнате. Например, не имеет смысла прогревать перекрытие под встроенным шкафом-купе или под автоматической стиральной машиной.

На основании схемы “змейка” или “спираль” можно разрабатывать варианты для различных помещений. Например, сдвоенная змейка подойдет для длинной и узкой комнаты (+)

Следует отметить положение каждого такого объекта и указать точные размеры. После этого можно оставлять конкретную схему раскладки труб. Обычно используют только два основных типа раскладки. Один из них называют змейкой, а второй – спиралью или улиткой. Первый вариант реализовать проще.

Трубы укладывают от одного края комнаты к другому, а потом подводят обратно к коллектору. Но есть у этого метода существенный недостаток. Теплоноситель, передвигаясь по трубе, будет постепенно отдавать тепло и остывать. В результате длинная труба будет в начале гораздо более горячей, чем в конце.

Это пример использования схемы “змейка” в просторной комнате для равномерного прогрева всего пространства. Однако большое количество поворотов повысит гидравлическое сопротивление системы

На небольших площадях такая разница значения не имеет, но вот в просторной комнате пол в разных частях будет прогреваться неравномерно. Чтобы избежать подобной проблемы, используют схему улитка. В этом случае трубу проводят сначала вдоль стен по периметру, перемещаясь к центру помещения.

Здесь труба должна образовать аккуратную петлю. От центра прокладку продолжают в обратном направлении параллельно уже уложенной трубе. Получится, что теплоноситель, который достиг центра комнаты, при возвращении по обратной спирали будет поглощать часть тепловой энергии свежего теплоносителя.

В одном помещении можно использовать одновременно две разных схемы укладки труб, чтобы обеспечить равномерный прогрев всей комнаты (+)

Выбирая монтажную схему для водяного теплого пола в квартире, нужно учитывать размеры помещения. Например, в коридоре или ванной комнате можно обойтись змейкой, а вот на крупных площадях нужно использовать спиральную укладку.

Для помещения сложной конфигурации рекомендуется использовать комбинированный вариант. Если выложить правильную спираль удается не везде, то отдельные небольшие участки можно оформить змейкой.

Еще один важный момент, который сказывается на качестве прогрева – длина каждого отрезка трубы. Она должна быть примерно одинаковой, чтобы обеспечить равномерное поступление теплоносителя и качественный прогрев всех участков пола.

Чем меньше шаг между петлями системы, тем выше расход трубы. Эта таблица поможет рассчитать длину труб для отдельных участков

Иногда схема типа змейка может быть подходящей для тех помещений, которые неравномерно остывают. Нужно организовать ее таким образом, чтобы начало трубы, куда поступает горячий теплоноситель, находилось там же, где расположена наиболее холодная зона.

Комбинируют разные схемы также при прохождении таких небольших помещений, как балкон, лоджия и т.п.

Начинают составление схемы-проекта с определения теплопотерь. На этом этапе следует подумать о теплоизоляции помещения и предпринять, если это необходимо, дополнительные меры: утеплить фасад, теплоизолировать потолок, отремонтировать окна, поставить новые двери и т.п.

Исходя из полученных данных, определяют, сколько труб понадобится, с каким шагом их нужно уложить и другие параметры системы.

После этого можно начинать составлять схему укладки труб.

Прежде всего нужно выбрать подходящее место для коллектора. Если предполагается обогревать только отдельный небольшой участок комнаты (ванную, кладовку, коридор), то справиться с планом будет не сложно.

Но не стоит думать, что если площадь невелика, то и все работы можно выполнять “на глазок”. Точные параметры для большого дома определить не просто, лучше поручить выполнение всех расчетов опытному специалисту.

Кроме того, существуют программы, которые помогают провести расчеты в автоматическом режиме. Если предполагается установка теплого пола в помещении сложной конфигурации, лучше попросить помощи у инженера.

Чтобы выполнить расчеты, необходимые для проектирования системы, следует использовать следующие параметры:

  • длина, ширина и конфигурация помещения;
  • тип используемого теплоизоляционного материала;
  • материал стен и перекрытий;
  • выбранный материал для напольного покрытия;
  • диаметр труб, по которым будет циркулировать теплоноситель;
  • из какого материала будут изготовлены коммуникации.

После обработки данных будет получена длина трубы, необходимая для каждого конкретного участка, а также шаг, который должен быть выдержан для каждого участка.

На больших площадях не всегда можно обогреть такие комнаты, используя только одну длинную трубу. Скорее всего, ее придется разбить на несколько отрезков для укладки на разных участках.

Это связано также и с таким важным показателем, как гидростатическое сопротивление системы. Чем больше протяженность трубы, тем выше ее сопротивление. Количество поворотов также может повлиять на этот показатель.

Обычно расчеты по теплому полу выполняют отдельно для каждого помещения. Следует помнить, что нельзя укладывать трубы вплотную к стенам, нужно отступить около 10 см.

Трубу прокладывают с шагом, который варьируется в пределах 10-30 см. Нормальным считается шаг между витками трубы в размере 30 см. При прохождении сложных участков, на которых теплопотери выше, шаг делают меньше – 15 см.

Начинать укладку труб следует от внешней стены, которая холоднее и нуждается в дополнительном обогреве. Выполнить монтаж таким образом удается не всегда, в этом случае рекомендуется дополнительно утеплить трубу на участке от входа в помещение до холодного участка.

Это позволит сохранить часть тепловой энергии, чтобы использовать ее на таком проблемном участке.

Если параметры системы рассчитаны правильно, то даже при относительно невысокой температуре нагрева отопление будет эффективным и равномерным (+)

Если расчеты по системе выполнены непрофессионально, это может привести к серьезным проблемам, которые будут выявлены только в процессе эксплуатации. Это может быть и обычный неравномерный прогрев пола, когда на некоторых участках нагрев сильнее, и так называемая “тепловая зебра”.

В этом случае на полу образуются холодные и теплые полосы, что делает использование системы крайне не комфортным.

Исправить такое положение будет непросто, понадобится практически демонтировать всю систему и выполнить монтаж заново в соответствии с правильными расчетами.

Менее очевидные проблемы, возникающие из-за огрехов в проектировании, это утечка тепла и снижение скорости перемещения теплоносителя. В результате затраты на отопление возрастут, но дом не будет нагрет должным образом.

Подробнее о выполнении расчетов написано в статьях:

Некоторые специалисты рекомендуют выделить для обогрева лоджии и балкона, а также помещений с повышенными потерями тепла отдельный контур. Это позволит донести достаточное количество тепла и до балкона, и до смежной с ним комнаты.

Выводы и полезное видео по теме

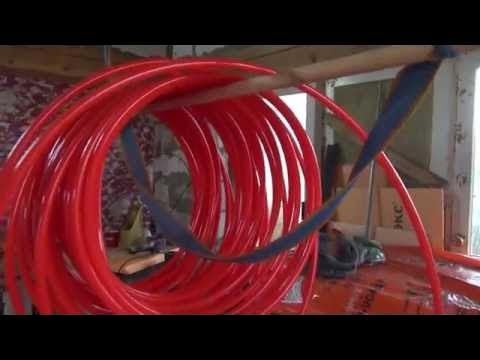

Подробная информация по монтажу систем этого типа содержится в видеоматериале:

Водяной теплый пол – система удобная, но называть ее простой в монтаже не стоит. Правильное проектирование, точные расчеты, выбор качественных материалов и элементов позволит создать действительно эффективный вариант отопления.

У вас есть личный опыт проектирования и обустройства водяного теплого пола? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

sovet-ingenera.com

Различные схемы теплого пола — стяжки, труб, оборудования, подключений

Теплый пол создается по определенным схемам, которые имеются в проектной документации, или же разработанными самостоятельно в соответствии с опытом строительства в сходных условиях.

В частных домах условия мало чем различаются. Важно, что сходны общая обогреваемая площадь пола — (в основном 80 — 250 м кв.) и площадь отдельных комнат 10 — 40 м кв.

Оборудование, применяемое в частных домах однотипное, а нередко одинаковое — от одного производителя. Это дает возможность применять сходные конструктивные, монтажные схемы теплых полов.

Далее рассмотрим наработанные схемы монтажа, в т.ч. и гидравлическую разводку и подбор оборудования.

Пирог теплого пола

Основная конструктивная схема – «пирог» теплого пола. Имеется определенная последовательность слоев. Здесь основная сложность в недопущении брака и отступлений от принятой схемы.

  • 7. Основание горизонтальное, и сухое. перепад высот в комнате — не более 5 мм.
  • 5. Выравнивающая подсыпка из песка (непрочная стяжка) под утеплитель.
  • 4. Утеплитель — плотный крепкий и водоустойчивый экструдированный пенополистирол. Толщина — не менее рекомендаций СНиП по утеплению (100 — 220 мм), для межэтажных перекрытий — 35 мм.
  • Гидроизоляция отделяет стяжку от утеплителя, препятствует быстрому уходу воды из стяжки.
  • 3. Армирование — металлическая сетка 50 — 150 мм, из прута 4 — 5 мм, приподнятая, так, чтобы находится в толще стяжки.
  • 1. Трубопровод — металлопластиковый, PERT и РЕХ, чаще 16 мм в диаметре.
  • 2. Стяжка бетонная толщиной от 8 см, поделенная на фрагменты со стороной 4 — 5 м (один контур трубопровода в фрагменте стяжке).
  • 8. Деформационные швы, заполненные демпферной лентой шириной 5 — 15 мм, — делят стяжку на фрагменты и отделяют от стен
  • 6. Напольное покрытие пригодное для теплого пола.
  • 9. Плинтус закрывает деформационный шов.

Более подробную информацию по каждому слою можно узнать на данном ресурсе.

Визуальная схема размещения элементов, — конструкция, последовательность укладки:

Укладка трубопровода

Трубопровод должен быть уложен так, чтобы не возникало температурной зебры на поверхности стяжки. Также плотность укладки определяется требуемой теплоотдачей в соответствии с теплотехническим расчетом (если такой проводился). Максимальное расстоянием между трубами — 250мм. Минимальное — 100 мм.

Главная схема укладки — улиткой (спиральная), при которой чередуются трубы подачи и обратки. Укладка змейкой лучше подходит в помещениях, вытянутых вдоль холодных зон (угловых), узких и длинных.

Более плотная укладка (100 — 150 мм) в холодных (краевых) зонах, которые тянутся вдоль наружных стен. Ширина краевой зоны обычно 0,4 — 0,8 метра. Меньше плотность (150 – 250 мм) ближе к центру здания.

Длину одного контура не рекомендуется делать больше 80 метров, чтобы не превысить потерю напора возникающего при расходе теплоносителя, который покрывает «средние» теплопотери здания.

Иными словами, чтобы не выйти за технические возможности насосов 25-40 , 25-60, при покрытии теплопотерь «обычного дома».

Подробней о выборе насосов теплого пола

Трубопровод привязывается к сетке пластиковыми застежками, — какие трубы применить

Схема водяного пола для дома

Размещение контуров водяного пола в доме должно выполнятся в соответствии с проектом. Учитываются теплопотери всего здания и каждой комнаты, исходя из которых выбирается плотность укладки трубопровода, скорость движения теплоносителя, насос и др.

Но часто все сводится к однотипным схемам, с длиной контуров 60 — 80 метров, которые применимы для хорошо утепленных домов.

Или же к применению контуров длиной 40 — 45 метров, для которых применяется упрощенная гидравлика с ограничителями потока — РТЛ регулировка температуры

Типичная схема размещения контуров. Согласно расчета не во всех комнатах делается плотная укладка в холодных зонах.

Примерно одинаковая плотность размещения контуров по площади дома, — шаг укладки 100 мм в краевых зона и 200 мм в остальной части нормально утепленных домов

Участки пола, заставленные оборудованием, низкой мебелью остаются без трубопровода, например, размещение трубопровода в санузле с ванной и душевой кабинкой.

Подключение водяного пола, устройство гидравлики

Водяной пол подключается к общей отопительной сети, точно также, как ветвь радиаторов, — параллельно, через тройники.

Монтажная схема водяного теплого пола выглядит следующим образом:

Необходимо уделить внимание средствам защиты. На схеме указаны:

  • Защитное термореле которое отключает насос, и которое установлено на подающем коллекторе.
  • Байпас с дифференциальным клапаном между подачей и обраткой, перепускающий жидкость при повышении разности давления из-за прикрытия контуров.
  • Контроллер насоса, выключающий его при закрытии сервоприводов на коллекторе.

Также на схеме приведены средства автоматики — термостаты в комнатах сблокированные с сервоприводами регулировочных кранов на коллекторе.

Работу смесительного узла и коллектора разберем отдельно.

Как работает смесительный узел с коллектором

Приведена схема работы трехходового клапана. в котором смешивается подача с котла и обратка с теплого пола.

Работа клапана возможна только под воздействием насоса теплого пола установленного в контуре коллектора (в любом месте).

На практике может устанавливаться и двухходовой клапан перекрывающий подачу на смесительный узел.

Клапан управляется средствами автоматики — термоголовкой, датчик которой устанавливается на трубопроводе подачи и регулирует температуру обычно в пределах 30 — 50 градусов.

Коллектор водяного пола распределяет теплоноситель по контурам. Обычно на гребенке обратки коллектора устанавливаются балансировочные краны, возможно с сервоприводами. На подаче — указатели потока с возможностью перекрытия. Но это дорогая комплектация.

Подробней об устройстве коллектора теплого пола

Наиболее дешевый вариант гидравлики теплого пола для небольшого дома — коллектор с закрывающими шаровыми кранами (с дополнительно установленным балансировочным на наиболее коротких петлях), с термоголовкой смесительного узла, которая регулируется вручную.

teplodom1.ru


Смотрите также
