Кровельные саморезы: разновидности и технические характеристики

ГОСТ 11650-80 Винты самонарезающие с полукруглой головкой и заостренным концом для металла и пластмассы. Конструкция и размеры (с Изменением N 1)

ГОСТ 11650-80

Группа Г32

МКС 21.060.10

Дата введения 1982-01-01

Постановлением Государственного комитета СССР по стандартам от 30 декабря 1980 г. N 6110 дата введения установлена 01.01.82 Ограничение срока действия снято Постановлением Госстандарта СССР от 29.03.91 N 399 ВЗАМЕН ГОСТ 10621-63, ГОСТ 11650-65 в части винтов с притупленным концом ИЗДАНИЕ с Изменением N 1, утвержденным в апреле 1985 г. (ИУС 7-85).

1. Настоящий стандарт распространяется на самонарезающие винты с полукруглой головкой и заостренным концом для металла и пластмассы класса точности В с номинальным диаметром резьбы от 2,5 до 8 мм.

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл.1, 2.

Исполнение 1

Исполнение 2

__________________ * Размер для справок.

Таблица 1

Примечание. Крестообразный шлиц — по ГОСТ 10753-86.

Таблица 2

мм

Примечание. Длины , заключенные в скобки, применять не рекомендуется. Примеры условного обозначения: Винт в исполнении 1, диаметром 5 мм, длиной 30 мм, из материала группы 01, без покрытия, с крупным шагом резьбы

Винт 5х30.01 ГОСТ 11650-80

То же, в исполнении 2, диаметром 5 мм, с крупным шагом резьбы, длиной 30 мм, из материала группы 01, с цинковым покрытием толщиной 6 мкм, хроматированным

Винт 2-5х30.01.016 ГОСТ 11650-80

(Измененная редакция, Изм. N 1).

3. Технические требования, резьба, методы контроля, правила приемки, упаковка и маркировка — по ГОСТ 10618-80.

4. Теоретическая масса винтов указана в приложении 1.

5. (Исключен, Изм. N 1).

ПРИЛОЖЕНИЕ 1 (справочное). Теоретическая масса самонарезающих винтов

ПРИЛОЖЕНИЕ 1 Справочное

ПРИЛОЖЕНИЕ 2. (Исключено, Изм. N 1).

Саморезы кровельные по металлу. Цвета и таблица размеров

От правильности монтажа кровли, прежде всего зависит срок ее службы. Использование качественного основного материала, доборных и черновых изделий, а также правильный подбор крепежа позволяет придерживаться инструкций и технологии работ.

При монтаже кровли используются кровельные саморезы с резиновой прокладкой различных размеров. Длина самореза зависит от места крепления, изделия и толщины стали, если используется металлические элементы.

Например, для крепления планок ветровых и торцевых используются саморезы кровельныепо металлу со сверлом с диаметром 50 мм. А для крепления металлических листов кровли - 38 мм.

Интересно! Расход саморезов для профнастила составляет примерно 5 - 7 штук на 1 м2, а для черепицы - 10 - 15, в зависимости от конструкции крыши.

Для соединения мест соприкасания гибкой черепицы и обрешетки под кровлю используются кровельные саморезы с увеличенным сверлом и с буром. Что позволяет увеличить нагрузку на крепежный элемент.

Рынок строительных материалов, именно для кровельных работ, предлагает нам два варианта кровельных саморезов - по дереву и по металлу.Первые, в отличие от вторых имеет меньший диаметр, и не всегда такой же тип сверла.

Для того, чтобы вы могли сопоставить вес кровельных саморезов с их длиной, мы разместили сравнительную таблицу всех видов данного крепежа.

Таблица кровельных саморезов

Представленная таблица кровельных саморезов по металлу содержит всевозможные размеры крепежа для монтажа кровельного покрытия.

Совет! При закупке черновых материалов, для монтажа кровли, лучше закупаться максимально и в одном месте - строительный рынок, оптовый магазин. Это позволит существенно сэкономить на начальном этапе.

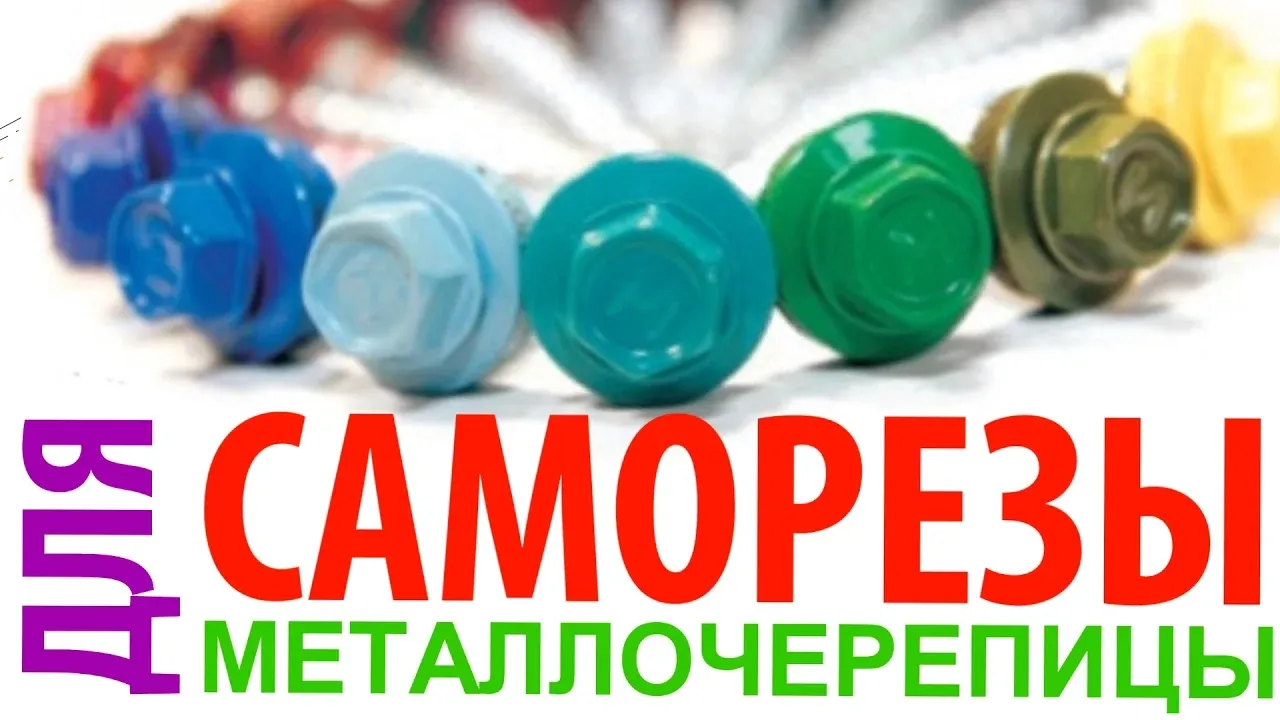

Саморезы для кровли окрашенные и цинк

Помимо размеров кровельных саморезов по металлу следует также классифицировать крепеж на две очевидные категории:

• саморезы кровельные оцинкованные;
• кровельные саморезы окрашенные Ral.

В отличие от цветного крепежа, цинковый саморез проходит до стадии обработки антикоррозийным покрытием, когда окрашенный принимает еще две стадии изготовления.

Цинковые саморезы, зачастую, используются для крепления фасонных изделий из цинка (конек, планки), когда сама крыша возводится из шифера.Цветной крепеж может использоваться практически при любом материале, за исключением ондулина и наплавляемой кровли и изготавливается в различных цветах, среди которых пользуются популярностью:

• зеленый – ral 6005;
• вишневый – ral 3005;
• синий – ral 5005;
• белый – ral 9003;
• шоколадно - коричневый – ral 8017.

Посетив любой сектор частных домов, мы с уверенностью можем сказать, что популярным цветом кровли является - коричневый, следовательно саморез кровельный ral 8017 (шоколад) используется чаще всего.

Крепление кровельных саморезов

Прежде чем переходить к вопросу - как крепить кровельные саморезы, нужно отметить то, что перерасход саморезов уменьшает герметичность и деформирует кровельный маетриал. И наоборот, недостаточное количество крепежа может способствовать невыдерживанию ветровых нагрузок.

Крепление кровельных саморезов производится в нижнюю часть волны листа, строго в обрешетку;

Вкручивание производится строго перпендикулярно листовому материалу крыши;

В середине листа кровельные саморезы вкручиваются в шахматном порядке, когда по краям - в каждую волну.

Для того, чтобы быть полностью уверенным в правильном исполнении монтажа - запросите инструкцию у официальных представителей, где вы закупаете кровельный материал.

Какие саморезы выбрать для металлочерепицы?

Кровельные саморезы: размеры

От характеристик кровли во многом зависит размер дальнейших вложений для поддержания здания в хорошем состоянии. Для максимального результата необходимы как качественные кровельные материалы, так и самый современный крепеж. Лучший кровельный крепеж на сегодняшний день – кровельные саморезы.

Что представляют собой кровельные саморезы?

Кровельный саморез представляет собой шуруп усложненной конструкции. Он снабжен шестигранной головкой под гаечный ключ, и наконечником в виде сверла. В комплект поставки входит также металлическая шайба с прикрепленной эластичной прокладкой.

Все металлические детали покрыты антикоррозийным покрытием или изготовлены из нержавеющей стали.

Технические характеристики кровельных саморезов

Саморезы различают по:

• форме шляпки – круглые со шлицем под отвертку, шестиугольные, с утапливаемой в поверхность шляпкой
• размеру – от 16 до 150 мм длиной, 4,8, 5,5, 6,3 мм в диаметре
• назначению – крепление кровельных материалов к обрешетке или монтаж обрешетки к стропилам/прочее
• материалу изготовления – углеродистая сталь, нержавеющая сталь
• материалу, к которому производится крепление – дерево или металл.

Назначение крепежных элементов

Саморез служит для прочного скрепления элементов конструкции между собой:

• Кончик в виде сверла помогает без помощи предварительного просверливания и излишнего повреждения деталей проникнуть в материал основания;
• Сплошная резьба обеспечивает долговечное и надежное сцепление;
• Шайба большого диаметра гарантирует хорошее сцепление с закрепляемым материалом и снижает нагрузки на него в месте крепления;
• Эластичная прокладка, плотно зажатая между шайбой и кровлей, обеспечивает водонепроницаемость крепежа;
• Головка самореза придает соединению эстетичный вид и обеспечивает строителю удобство в его установке.

Разновидности кровельных саморезов

Существуют два основных типа кровельных саморезов – по металлу и по дереву, сильно отличающихся наконечником, диаметром, типом резьбы. Для крепления элементов кровли, не входящих в непосредственных контакт с водой, могут быть использованы саморезы с прессшайбой.

В монтаже стропил или других элементов с большим расстоянием между устанавливаемой поверхностью и деревянным основанием могут быть использованы саморезы с неполной резьбой. При покупке среди одинаковых технически саморезов можно выбрать оцинкованные либо покрашенные в нужный цвет.

Как подобрать качественный крепежный материал

Подбирая крепежный материал, в первую очередь необходимо посчитать его количество и тип для каждого вида работ. Для стропил чаще всего используют гвозди либо оцинкованные саморезы, для обрешетки – саморезы с прессшайбой, и специальные кровельные.

После определения необходимых характеристик саморезов – размера, окраски, диаметра, типа основания, остается проверить качество потенциальной покупки:

• на головке самореза завод производитель ставит штампованное клеймо, если такового нет, стоит опасаться дешевой подделки из низкокачественной стали;
• на коробке должно быть указана толщина оцинковки, допустимое значение – более 12 микрон. Полное отсутствие коробки с указанными характеристиками – явное свидетельство о низком качестве;
• прокладка должна быть прочно прикреплена к шайбе, быть толщиной не менее 2 мм, и выдерживать без отслоения проверочное сжатие шайбы плоскогубцами;
• если саморез окрашенный, то лакокрасочное покрытие на шайбе не должно трескаться при ее сгибании плоскогубцами;
• среди прочих равных, оправдывает себя покупка брендовой европейской продукции, с гарантией производителя на высочайшее качество используемой стали и с проведенным тестом на устойчивость к температурным перепадам и к длительному воздействию переменных нагрузок.

Типовые размеры кровельных саморезов

Кровельные саморезы по дереву согласно ГОСТ имеют единый диаметр 4,8 мм. Размеры используемых саморезов – 29, 35, 38, 50, 60, 65, 70 и 80 мм. Саморезы длиной свыше 60 мм применяются в основном для крепления волнистого материала, конструктивно предусмотренного в верхних точках волны, например для шифера.

Кровельные саморезы по металлу в зависимости от предназначения имеют диаметры 4,8, 5,5, 6,3 мм. Размеры от 16 до 80 мм у меньших диаметров, от 19 до 150 мм у саморезов диаметром 6,3 мм. Длина менее 29 мм применяется в креплении металла на металл, более 80 мм – для соединения с многослойной обрешеткой. Ниже представлена таблица с указанием размеров и веса кровельных саморезов.

Производство крепления

Технические нюансы крепления во многом зависят от используемых материалов. Это и тип кровельного материала, и тип/толщина материала обрешетки/основания.

На основании инструкции по креплению того либо иного материала необходимо подобрать длину самореза, минимум на 3 мм большую, чем получаемая суммарная толщина соединяемых элементов. Далее требуется произвести предварительное сверление, если такая необходимость, и вкрутить саморез.

Вкручивание производится в зависимости от головки самореза с помощью отвертки, гаечного ключа, шуруповерта или дрели с шестигранной насадкой – битой. Использование электрических инструментов многократно повышает производительность строителя.

Стоит следить, особенно при работе с шифером или металлической обрешеткой, за силой закручивания самореза. Шайба должна плотно прижимать прокладку, но не стоит затягивать через силу, это чревато повреждением хрупкой кровли, срывом крепления к основанию, ускоренным разрушением прокладки.

При использовании электроинструмента лучше использовать устройства с регулируемым усилием вращения.

Немного о местах крепления распространенных видов кровельного материала. Металлочерепица и профилированный лист крепятся в местах наибольшего соприкосновения с обрешеткой, в низу волны. Шифер напротив, крепится в высших точках волн. Сборные из мелких деталей кровли (другие виды черепицы, требующие крепления только под большим углом крыши к горизонтали) крепятся в скрытых от глаз нахлестах.

Расчет расхода материалов крепления

Расход саморезов на квадратный метр крыши обычно указывают в инструкции по монтажу того либо иного кровельного материала.

Кроме того, там же может быть указана конкретная схема расположения крепежных элементов, необходимость применения нескольких видов саморезов, к примеру, один вид короткий по металлу для скрепления листов между собой, средние по дереву для монтажа на обрешетку, длинные для доборных элементов.

Немного конкретики – для крепления металлочерепицы необходимо в среднем 2 – 3 коротких самореза по металлу, 3 – 4 средних самореза по дереву на квадратный метр кровли, и 10 длинных саморезов на метр длины доборных элементов.

А для шифера достаточно 2 – 4 длинных самореза по дереву на 1 лист в зависимости от угла наклона крыши. Точное количество возможно посчитать, только имея подробный план раскроя кровли.

Саморезы по дереву

Для монтажа элементов конструкции на деревянное основание используются 3 вида саморезов – острые саморезы с прессшайбой для обрешетки (см. ниже), обычные оцинкованные шурупы или гвозди для стропил и специальные саморезы по дереву для кровли.

Кровельные саморезы по дереву имеют небольшой диаметр, редкую резьбу, оснащены остроконечным сверлом и могут быть использованы для работы с металлическим основанием только при предварительном сверлении и значительном избытке длины.

Конструкцией таких саморезов предусмотрена возможность крепить металл толщиной до 1,2 мм на деревянное основание без просверливания за счет высокой прочности острого конца, что сильно облегчает работу по установке на древесную обрешетку профлиста толщиной до 1 мм.

Отверстия под саморезы

Хотя саморезы, особенно по металлу, и способны сверлить в кровельном материале толщиной до 5 мм отверстия, всё же при работе с толстым металлом или хрупкими материалами это лучше делать предварительно с помощью дрели. Это значительно облегчит последующую установку саморезов и убережет их сверлящий наконечник для его основной функции – ввинчивания в материал основания.

Отверстия необходимо сверлить несколько больше диаметра саморезов (в пределах 1 мм), чтобы избежать деформации материала и обеспечить кровле некоторую подвижность, необходимую с учетом температурных колебаний.

Если необходимо крепить материал к металлическому основанию толщиной более 1 мм, используется предварительное сквозное просверливание сверлом на 0,4 – 1 мм меньшего диаметра, чем саморез. Чем больше толщина металического основания, тем большее сверло рекомендуется брать.

Саморезы по металлу

В крепеже кровельных материалов на металлическое основание используются саморезы с прессшайбой со сверлом (см. ниже) и саморезы кровельные по металлу.

Саморезы по металлу имеют меньшую длину при равном диаметре, частую резьбу, оснащены специальным сверлом для металла, без усилий вкручивающимся в металлическое основание толщиной до 1 мм и в кровельный металл толщиной до 5 мм, и обеспечивающим прочное сцепление кровли с ним.

Саморезы с прессшайбой оцинкованные острые

Для монтажа на дерево металлической либо деревянной обрешетки или других листовых материалов используют острые оцинкованные стальные саморезы с прессшайбой.

Такие саморезы представляют собой остро заточенный шуруп с редкой глубокой резьбой для дерева. Саморез обладает полусферической головкой большого диаметра с крестообразным шлицем – прессшайбой, позволяющей максимально вкручивать крепеж, не опасаясь за целостность материала.

Саморезы с прессшайбой имеют стандартный диаметр 4,2 мм, и длину от 13 до 76 мм. Устанавливаются с помощью отвертки, шуруповерта или дрели с насадкой.

Саморезы с прессшайбой со сверлом

Имея те же характеристики и ту же сферу применения, что и острые, саморезы с прессшайбой со сверлом призваны обеспечивать возможность монтажа на металлическое основание. Для этого в них острый конец заменен на небольшое сверло по металлу, а резьба менее глубокая и более частая. Установка таких саморезов с помощью отвертки несколько затруднена.

Что выбрать: шиферные гвозди или саморезы?

Шиферные гвозди – проверенный столетиями дешевый крепежный материал. От обычного гвоздя отличается только оцинковкой, наличием широкой шайбы, и применяемой добросовестными строителями резиновой прокладкой для защиты от воды. Пожалуй, на этом все его достоинства заканчиваются.

В отличие от саморезов, гвоздь обязательно требует предварительного сверления кровельного материала, менее прочно сидит в основании, не подходит для работы по металлу. Для изготовления гвоздей используется менее качественная сталь, чем для маркированных саморезов. Также существенным недостатком является опасность повредить материал при попытке плотно забить гвоздь. Разница в цене небольшая.

В общем, если стоит задача построить дешевый дом, со сроком службы без капитального ремонта крыши до 10 – 20 лет – можно экономить на саморезах, не полениться оснастить гвозди резиновыми прокладками и построить шиферную кровлю. Но если вы ожидаете от крыши до 50 лет и более безупречной службы – без современных материалов и кровельных саморезов не обойтись.

Принципы выбора кровельных саморезов по металлу

1. Особенности
2. Виды
3. Размеры
4. Расчет расхода и монтаж
5. Советы

Современный рынок кровельных материалов постоянно развивается, что приводит к появлению новых веществ, способных заменить обычный шифер. Но для получения прочных кровель мало одного материала – здесь нужно также позаботиться о крепежах, которые также видоизменились. Все чаще для крепления металлических изделий применяют специальные саморезы, отличающиеся формой и качеством.

Кровли сегодня очень часто покрывают металлочерепицей или другими подобными изделиями. Особенностью практически всех металлов является высокий риск возникновения коррозии при воздействии воды, что, в свою очередь, влияет на качество и длительность эксплуатации конструкции. Чтобы минимизировать такое влияние, в качестве крепежа профессионалы рекомендуют применять специальные кровельные саморезы.

Метизы по металлу имеют несколько весомых преимуществ перед другими подобными изделиями.

• Высокая надежность соединения. При этом декоративный вид его намного качественнее, что влияет на внешние характеристики всей поверхности.
• Простота монтажа. Это позволяет ускорить процесс крепления в несколько раз.
• Саморез легко выкручивается. При необходимости его легко демонтировать, не повредив металлическую поверхность. Эта особенность также позволяет применять такой метиз повторно в других системах.

Кровельный крепеж практически лишен недостатков. Единственным минусом подобных изделий можно считать некачественные шайбы и резиновые уплотнители. Если эти элементы неплотно стыкуются друг с другом, тогда под них может попадать вода. Поэтому такой метиз прослужит недолго, а его использование приведет к образованию коррозии на самом кровельном материале.

Изготавливают эти саморезы согласно ГОСТ. В качестве материалов используют несколько видов металлов:

• углеродистая или легированная сталь;
• латунь.

Эта продукция практически не имеет отличий. Но изделия из стали намного дешевле, чем метизы из латуни.

Состоит крепеж из нескольких основных элементов.

• Головка. В большинстве случаев она имеет шестигранную форму.
• Наконечник. Он представлен в виде небольшого стержня с нарезанной резьбой. На конце этого элемента присутствует специальный наконечник в виде сверла. Это позволяет проходить тонкие листы металла без дополнительного применения классического вида сверла.
• Шайба и резиновая прокладка. Именно оба эти элемента предотвращают проникновение влаги под головку самореза. Также они обеспечивают надежную фиксацию кровельного материала и препятствуют возникновению движения.

Кровельные саморезы появились относительно недавно: после того, как человек сталь использовать металлические листы в качестве материалов для покрытий кровли. В зависимости от среды применения кровельные саморезы можно разделить на такие группы:

• По металлу. Изделия предназначены для скрепления металлических элементов. Все виды такого метиза оснащены на конце своеобразным сверлом. Также они отличаются увеличенным диаметром. Подобная конструкция позволяет применять их для различных видов металлических изделий. Саморез такого рода может пробурить металлопрофиль толщиной до 1,2 мм.

Если же предварительно в профлисте и опорном металлическом каркасе пробурить подготовительное отверстие, тогда крепеж можно применять для систем с толщиной до 6 мм.

• По дереву. Саморезы такого типа можно назвать универсальными – их очень часто применяют для скреплений различных материалов. Это может быть не только металл и дерево, но и металл и пластик. Наконечник такого метиза имеет острый конец без сверла, поэтому перед креплением в металлическом листе нужно предварительно пробурить отверстие классическим инструментом. Еще одной отличительной чертой можно считать более тонкий диаметр, чем у метизов по металлу. Обе эти разновидности могут дополняться шайбой и резиновой прокладкой.

Еще одним критерием для разделения саморезов является способ обработки поверхности.

• Оцинкованный. Крепеж такого типа является одним из самых простых. Специалисты используют его для крепления материалов из цинка. Сюда можно отнести практически все виды коньков и ветровых планок.

• Окрашенный. Этот вид саморезов является универсальным, так как подходит для скрепления всех видов металлических кровельных изделий. Тем более цветные изделия намного легче подобрать под цвет кровли, сделав поверхность однотонной. Существует также классификация по типу шляпки. Сегодня популярными считаются саморезы, оснащенные шестигранной поверхностью. Монтаж их осуществляется с помощью специальных бит. Но производители также выпускают и классические модели под плоскую и крестообразную отвертку.

Практически все виды метизов классифицируют по размеру. Критерием такого разделения является диаметр ножки и ее длина, поэтому многие производители указывают именно эти параметры.

Сегодня все кровельные саморезы являются стандартными и выпускаются во многих типоразмерах.

• Диаметр. Практически у всех видов саморезов по дереву этот показатель составляет 4,8 мм. Но у метизов по металлу диаметр может варьироваться от 4,8 до 6,3 мм, при этом производители выпускают их только с определенным шагом.
• Длина. Этот показатель варьируется уже в очень широком диапазоне. Самые маленькие изделия имеют длину всего 16 мм. Существуют метизы, у которых этот параметр достигает 150 мм. Но такие длинные саморезы применяют только в том случае, когда нужно зафиксировать многослойную конструкцию. Для кровель очень часто используют изделия длиной 16-80 мм.

Стоит обратить внимание на то, что толщина метиза зависит от длины: чем длиннее саморез, тем больше диаметр. Это позволяет конструкции выдерживать высокие нагрузки, возникающие в процессе монтажа.

Кровельные саморезы применяются с различными видами материалов. Зачастую сюда можно отнести профнастил, металлочерепицу и другие покрытия. Но перед тем как приступать к укладке листов крыши, важно узнать необходимое количество метизов для всей кровельной площади.

Алгоритм расчета объема саморезов можно разбить на несколько последовательных шагов.

• В первую очередь, нужно высчитать общую площадь всей кровли. Если конструкция имеет сложную форму, можно разбить ее на несколько отдельных сегментов.
• После этого осуществляют расчет количества. Изначально уточняется норма метизов для 1 м2 определенного кровельного материала – зачастую все эти показатели зависят только от конкретного вида кровли. Например, для конструкций из профнастила нужно будет от 5 до 8 саморезов на 1 кв. м. Если же планируется укладывать металлочерепицу, тогда это значение увеличится до 8-10 крепежей на 1 кв. м.

Узнать точное значение можно у производителя кровельного материала. Зачастую он указывает, с какой частотой применять саморезы. Ознакомиться с этими показателями можно также в специальных сводных таблицах, которые располагаются на различных специализированных сайтах.

Алгоритм работы с саморезами предполагает соблюдение нескольких правил.

• Вкручивать их нужно только снизу волны. Если использовать такой подход, то профильный лист не согнется, и он будет хорошо выдерживать внешние нагрузки.
• Саморезы должны располагаться только под прямым углом относительно кровельного покрытия. Если закрутить их под углом, то тогда нет никакой гарантии, что система сможет выдержать нагрузку.
• При вкручивании следует соблюдать определенное усилие. Важно не пережать шайбу, которая при этом образует впадину. Также следует проверять, прижата ли резинка к материалу – между ней и поверхностью не должно оставаться щелей.

Желательно, чтобы головка самореза и шайба ложились параллельно листу, плотно прижимая его к каркасу.

Надежность кровельного покрытия зависит только от используемого крепежа, поэтому при его покупке или работе с ним следует придерживаться несколько простых рекомендаций.

• При покупке саморезов нужно проверять их качество. У хороших изделий резиновая прокладка обязательно должна прилегать к шайбе. Если это не так, то это может быть свидетельством брака. Что касается шайбы, то ее следует попробовать согнуть пассатижами – при этом у качественных изделий краска не растрескается.
• Для кровель нужно использовать цветные модификации метизов, что позволит не только подобрать их под цвет покрытия, но и продлить срок его службы.
• Отдавать предпочтение следует продукции только известных производителей – это является своеобразной гарантией качества изделий.

Кровельные саморезы по металлу представляют собой уникальные изделия, без которых сегодня не обходиться монтаж многих кровель. Покупая их, важно проконсультироваться со специалистами, которые смогут подобрать оптимальный размер крепежа для решения определенной задачи.
