Увеличительные лупы – все многообразие вариантов!

Лупы увеличительные относятся к оптическим системам, которые состоят из одной или нескольких линз. Главное их предназначение – увеличивать для разных наблюдений мелкие предметы или предметы, которые расположены на расстоянии.

Лупа ручная и штативная – две конструкции одного прибора

Оставим пока в стороне остальные оптические приборы и сосредоточимся на лупе – приспособлении, которое необходимо для работы во многих областях! Приспособление это довольно простое, в отличие от микроскопов и других увеличительных приборов. Пригодится оно не только в биологии или медицине, а также и в археологии, банковском и ювелирном деле. Не обойтись без данного приспособления в криминалистике и в часовых мастерских, при ремонте и изготовлении радиотехники и в других областях.

Лупы разделяют по основным параметрам увеличения и по назначению. По общим принципам разделения ГОСТа они бывают малого и среднего увеличения, а также существует лупа с большим увеличением. В зависимости от предназначения их делят на просмотровые, измерительные, зерновые, часовые, текстильные, лупы для просмотров кадров и для сквозных наводок сопряженного визира киносъемочных аппаратов.

Устройство этих оптических систем считается самым простым, потому что включает увеличительное стекло, которое обычно выпуклое, и оправу. В зависимости от оправы, увеличительные приборы бывают ручными или штативными. Ручная лупа – это простейшее приспособление, способное увеличивать предметы от 2 до 20 раз, пользоваться такими лупами очень просто. Надо просто взять ее рукоятку и приблизить к предмету на определенное расстояние, чтобы предмет был изображен наиболее четко.

При использовании штативной лупы предмет можно увеличить от 10 до 25 раз. Это происходит за счет того, что в оправе имеются два увеличительных стекла, которые прочно закрепляются на штативе – специальной подставке. Обычно для более удобной работы штатив прикрепляется к столику, где есть отверстие и зеркало. Даже несмотря на некоторое формальное усложнение конструкции, это все равно довольно маленькая лупа, компактная и легкая в использовании.

Увеличительные лупы – во сколько раз будет лучше видно?

• Лупа малого увеличения отличается небольшими габаритами, такие модели удобны и компактны. Они хороши для того, чтобы увеличивать мелкие объекты и небольшие предметы. Такие инструменты вполне пригодны не только для бытовых ситуаций, но и для некоторых профессиональных работ. К этим приспособлениям относятся инструменты, которые могут увеличивать изображения не больше, чем в 5 раз.
• Тип луп среднего увеличения предназначен для многих сфер деятельности, они относятся к универсальным и компактным системам. С помощью такого приспособления можно до мельчайших подробностей изучить небольшие по размеру детали, которые порой недоступны человеческому зрению. Пользоваться такими лупами можно не только при выполнении некоторых специфических работ, они хороши и для бытовых целей. Модели данного типа могут увеличивать изображения больше, чем в 6 раз.
• Лупы большого увеличения – самый мощный тип этого инструмента. С их помощью можно легко увеличить любые мелкие предметы и образцы. Часто именно такие приспособления применяют ювелиры и часовщики. Используют такие лупы также коллекционеры и те, кому приходится постоянно работать с мелкими текстами. Данные модели считаются хорошими помощниками в сферах и в деятельности, где важна точность работы. С их помощью предоставляется возможность увеличивать изображения больше, чем в 10 раз.

Увеличительные оптические приборы – лупа и ее виды

Просмотровые лупы – это очень удобные и качественные приспособления, они необходимы при чтении текстов с мелкими шрифтами, для подробного изучения мелких рисунков или изображений. Просмотровые лупы отличаются тем, что у них имеется не только удобная ручка, но и хорошая оправа. Эта разновидность является универсальной в использовании, ее можно применять, находясь в дороге или дома. Главное ее достоинство – способность передать не только четкие, но и яркие изображения.

Основной особенностью измерительных луп является получение значения физических величин, которые измеряются в установленном диапазоне. Предназначение таких приспособлений – выполнять линейные измерения на плоскостях при помощи измерительной шкалы, диапазон которой составляет от 0,1 до 15 мм, и где цена делений 0,1 мм. Так мы получаем удобный для восприятия тип информации об объекте, не пользуясь никакими вспомогательными инструментами, типа измерительных линеек.

Зерновые лупы предназначены для тщательной чистки семян. Они позволяют проверить качество и отобрать элитные зерна. Для того чтобы рассматриваемые объекты не рассыпались, на таких лупах сделан специальный ободок. Часто используют такие приспособления и для проведения анализа зараженности зерен. Часовые лупы применяют часовщики, это конструктивное решение подобрано специально для удобства в работе с мельчайшими механизмами. Форма сделана таким образом, что мастера могут вставить ее в глаз и, слегка прищурясь, создать прижим в глазной области. У данных моделей небольшой размер, и во время работы свободны обе руки.

Текстильные лупы применяют не только в сферах текстильной промышленности, но и во многих других областях.

Главная их задача – выявлять дефекты на тканях, а также определять их плотность, часто ими пользуются и филателисты. Для удобства корпус данного приспособления сделан таким образом, чтобы он мог раскладываться. Лупы для просмотров кадров отличаются конструктивным решением, в них сделаны специальные пазики в корпусе, которые позволяют не только выравнивать, но также передвигать и закреплять пленки. Для того чтобы отметить выбранные кадры для печати, корпус оснастили специальным устройством, которое делает просечки на краях пленки. Такими лупами можно увеличить изображение более, чем в пять раз, и весят они при этом около 50 граммов.

Выбираем лупы для дома и быта

Есть еще некоторые виды луп, которые оценят хозяйки и мастера-самоделкины. Многие домашние работы можно сделать с помощью луп-насадок или налобных луп. Лупы-насадки специально сделаны так, что их всегда можно прикрепить к очкам. Это очень удобно для выполнения многих работ. Увеличение будет в 2 или 3 раза, а руки при этом полностью свободны. Если потребуется большее увеличение, а это, возможно, для занятия вышивкой или изготовления кружев, тогда надо выбрать лупу на штативе. У нее несколько больше возможностей, и увеличивать изображение она способна в несколько раз больше.

Отправляясь в походы или путешествия, или даже просто по магазинам, следует обратить внимание на лупы с ручками. Они легкие, для них не нужно много места. Часто бывает, что рассмотреть этикетки на вещах бывает сложно, а имея в сумочке компактную лупу, можно лучше разобраться с выбором товара. Даже если вы посадили занозу, всегда спасет подобная спутница. Особый уход для нее не требуется, и хранить ее удобно на полке или в ящике.

Выбирая лупу для дома, необходимо обращать внимание не только на цветовое решение, но также и на общий дизайн приспособления. Не стоит приобретать слишком яркие, такие расцветки влияют на глаза, и при длительном пользовании глаза устают. Более того, отмечено, что слишком яркие тона неблагоприятно влияют и на психику людей. Лупы, предназначенные для большого увеличения, обычно тяжелые, так как в таких случаях линзы используют толстые, как раз они и имеют большую массу. Удержать при длительной работе их бывает тяжело, поэтому желательно, чтобы для использования были предусмотрены специальные подставки.

• программы по обращению с отходами

§ 6. Устройство увеличительных приборов

1. Какие увеличительные приборы вы знаете?
2. Для чего их применяют?

Если разломить розовый, недозревший, плод томата (помидор), арбуза или яблока с рыхлой мякотью, то мы увидим, что мякоть плодов состоит из мельчайших крупинок. Это клетки. Они будут лучше видны, если рассмотреть их с помощью увеличительных приборов — лупы или микроскопа.

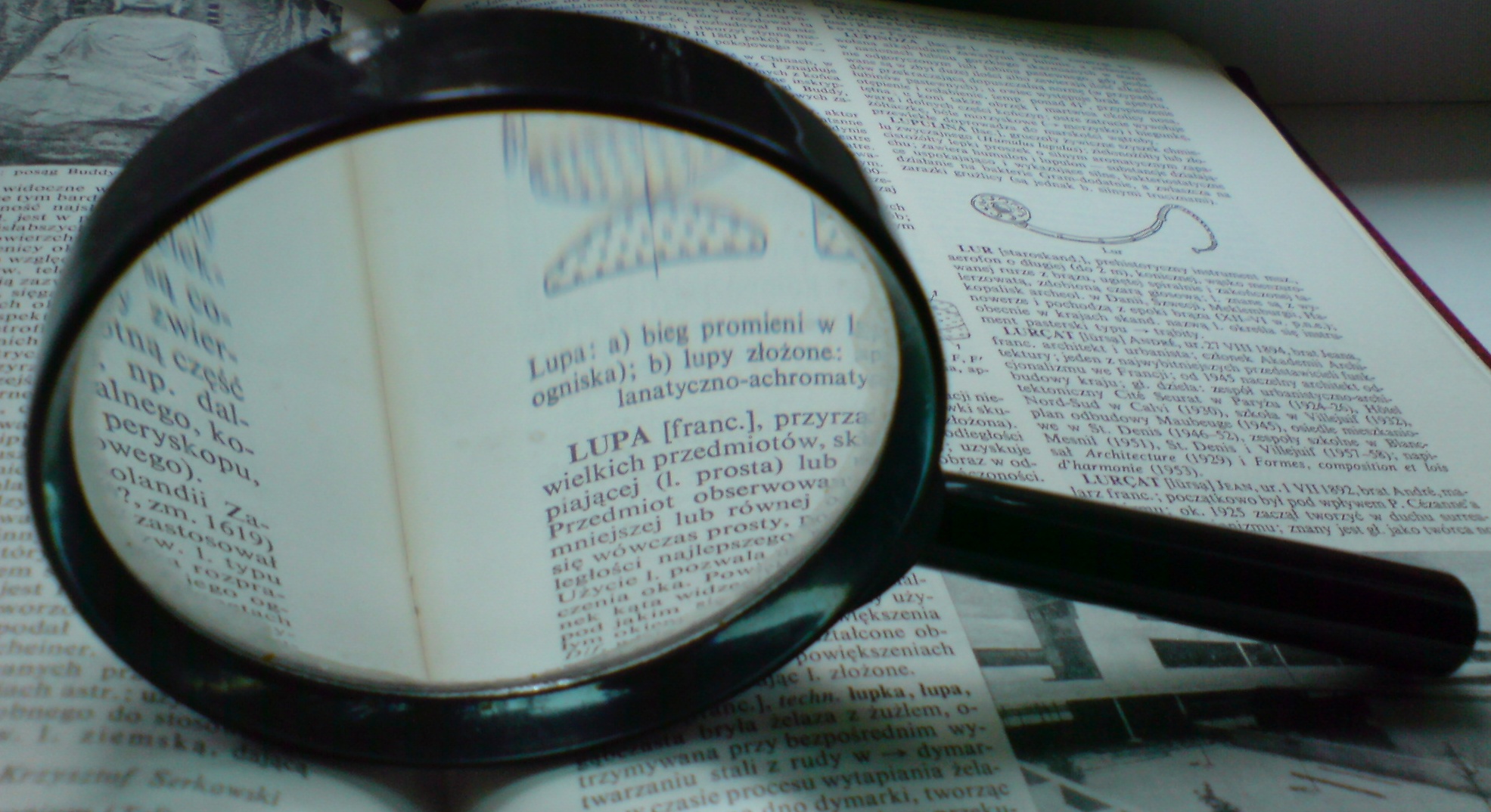

Устройство лупы. Лупа — самый простой увеличительный прибор. Главная его часть — увеличительное стекло, выпуклое с двух сторон и вставленное в оправу. Лупы бывают ручные и штативные (рис. 16).

Рис. 16. Лупа ручная (1) и штативная (2)

Ручная лупа увеличивает предметы в 2—20 раз. При работе её берут за рукоятку и приближают к предмету на такое расстояние, при котором изображение предмета наиболее чётко.

Штативная лупа увеличивает предметы в 10—25 раз. В её оправу вставлены два увеличительных стекла, укреплённых на подставке — штативе. К штативу прикреплён предметный столик с отверстием и зеркалом.

Устройство лупы и рассматривание с её помощью клеточного строения растений

1. Рассмотрите ручную лупу. Какие части она имеет? Каково их назначение?
2. Рассмотрите невооружённым глазом мякоть полуспелого плода томата, арбуза, яблока. Что характерно для их строения?
3. Рассмотрите кусочки мякоти плодов под лупой. Зарисуйте увиденное в тетрадь, рисунки подпишите. Какую форму имеют клетки мякоти плодов?

Устройство светового микроскопа. С помощью лупы можно рассмотреть форму клеток. Для изучения их строения пользуются микроскопом (от греческих слов «микрос» — малый и «скопео» — смотрю).

Световой микроскоп (рис. 17), с которым вы работаете в школе, может увеличивать изображение предметов до 3600 раз. В зрительную трубку, или тубус, этого микроскопа вставлены увеличительные стёкла (линзы). В верхнем конце тубуса находится окуляр (от латинского слова «окулус» — глаз), через который рассматривают различные объекты. Он состоит из оправы и двух увеличительных стёкол. На нижнем конце тубуса помещается объектив (от латинского слова «объектум» — предмет), состоящий из оправы и нескольких увеличительных стёкол.

Тубус прикреплён к штативу. К штативу прикреплён также предметный столик, в центре которого имеется отверстие и под ним зеркало. Пользуясь световым микроскопом, можно видеть изображение объекта, освещенного с помощью этого зеркала.

Рис. 17. Световой микроскоп

Чтобы узнать, насколько увеличивается изображение при использовании микроскопа, надо умножить число, указанное на окуляре, на число, указанное на используемом объекте. Например, если окуляр даёт 10-кратное увеличение, а объектив — 20-кратное, то общее увеличение 10 х 20 = 200 раз.

Порядок работы с микроскопом

1. Поставьте микроскоп штативом к себе на расстоянии 5—10 см от края стола. В отверстие предметного столика направьте зеркалом свет.
2. Поместите приготовленный препарат на предметный столик и закрепите предметное стекло зажимами.
3. Пользуясь винтом, плавно опустите тубус так, чтобы нижний край объектива оказался на расстоянии 1—2 мм от препарата.
4. В окуляр смотрите одним глазом, не закрывая и не зажмуривая другой. Глядя в окуляр, при помощи винтов медленно поднимайте тубус, пока не появится чёткое изображение предмета.
5. После работы микроскоп уберите в футляр.

Микроскоп — хрупкий и дорогой прибор: работать с ним надо аккуратно, строго следуя правилам.

Устройство микроскопа и приёмы работы с ним

1. Изучите микроскоп. Найдите тубус, окуляр, объектив, штатив с предметным столиком, зеркало, винты. Выясните, какое значение имеет каждая часть. Определите, во сколько раз микроскоп увеличивает изображение объекта.
2. Познакомьтесь с правилами пользования микроскопом.
3. Отработайте последовательность действий при работе с микроскопом.

Новые понятия

Клетка. Лупа. Микроскоп: тубус, окуляр, объектив, штатив

Вопросы

1. Какие увеличительные приборы вы знаете?
2. Что представляет собой лупа и какое увеличение она даёт?
3. Как устроен микроскоп?
4. Как узнать, какое увеличение даёт микроскоп?

Подумайте

Почему с помощью светового микроскопа нельзя изучать непрозрачные предметы?

Задания

Выучите правила работы с микроскопом.

Используя дополнительные источники информации, выясните, какие подробности строения живых организмов позволяют рассмотреть самые современные микроскопы.

Знаете ли вы, что...

Световые микроскопы с двумя линзами были изобретены в XVI в. В XVII в. голландец Антони ван Левенгук сконструировал более совершенный микроскоп, дающий увеличение до 270 раз, а в XX в. был изобретён электронный микроскоп, увеличивающий изображение в десятки и сотни тысяч раз.

Как выбрать лупу – описание разновидностей и особенностей луп

В различных сферах в качестве подспорья для осуществления рабочих процессов человеку служат всевозможные приборы и аппараты.

Лупа – оптический прибор, предназначенный для визуального увеличения изображений, предметов и мелких деталей.

Свое применение лупа нашла во многих направлениях. Этот прибор используется, как в быту, так и в работе различных мастеров:

• Часовщик.
• Косметолог.
• Ювелир.
• Врач.

В обычной жизни лупы могут применяться для чтения или разглядывания каких-то мелких деталей (например, рисунка или надписи). В зависимости от сферы применения лупы имеют свои особенности и характеристики. Но, любая лупа представлена увеличительным стеклом с двумя выпуклыми поверхностями, вставленным в оправу. Лупы бывают разными. Прибор может быть дополнен креплением, держателем и даже целым комплексом узконаправленных дополнений. Сложно устроены профессиональные лупы, предназначенные для использования в определенной сфере труда (косметология, медицина и т.п.). Обычная лупа, которая используется для бытовых целей, как правило, не усложнена особыми конструкциями. Этот предмет предельно прост и понятен даже детям. Задаваясь целью приобрести лупу, стоит учитывать некоторые важные моменты.

Момент 1 – тип прибора

Все лупы выполняют одну и ту же задачу – зрительное увеличение мелких деталей.

Но, при этом рассматриваемые приборы представлены несколькими типами:

• Измерительная лупа.
• Часовая лупа.
• Просмотровая лупа.
• Зерновая.
• Медицинская.

Разновидность прибора в основном зависит от предназначения. Каждый оптический прибор создается с учетом тех требований, которые предъявляются к какому-то конкретному процессу. Например, в косметологии и медицине применяются специальные лампы лупы. В ювелирном и часовом деле применяются лупы со своими особенностями в конструкции. Выбирая лупу для себя, необходимо рассматривать приборы тех разновидностей, которые соответствуют цели использования.

Момент 2 – степень увеличения

Главной задачей любой лупы является увеличение предметов и изображений. Значит, именно эта функция в приборе будет ведущей. Степень увеличения такого прибора выражается в диоптриях. Чем выше диоптрии, тем крупнее будет объект при осмотре его при помощи лупы. Например, прибор с характеристикой увеличения 3 диоптрии создаст увеличительный эффект в 1,75 раза, а 5 диоптрий – это увеличение в 2,25 раза и т.д.

Однако выбирать лупу, отталкиваясь от правила «чем больше, тем лучше» не верно. Важно учитывать еще такой момент, как фокусное расстояние. А, этот показатель напрямую зависит от количества диоптрий. Например, фокусное расстояние для приборов с увеличением в 3D равно 33 сантиметрам. Чем выше уровень увеличения, тем меньше показатель фокуса. Это не всегда может быть удобным. Некоторые типы работы требуют возможности без труда осуществлять какие-то манипуляции руками или рабочими инструментами. А, это значит, что фокусное расстояние должно быть таким, чтобы не создавать помех для осуществления каких-то действий. Поэтому, если руки должны быть свободны и при этом нужен простор для осуществляемого процесса, стоит выбирать прибор такой мощности, чтобы фокусное расстояние не ограничивало удобства его применения.

Момент 3 – особенности конструкции

Конструкция любой лупы соответствует назначению прибора. Увеличительные устройства для мастеров маникюра часто представлены лупами на струбцине. Специальные лупы для часовщиков в основном имеют крепления, позволяющие оставлять свободными руки для работы мастера. Карманная лупа, которую можно брать с собой в магазин или аптеку должна быть компактной. Лупы для чтения часто снабжены линейкой, позволяющей не потерять строку в процессе. Конструкция лупы может быть дополнена массой функциональных мелочей. Прежде чем отдать предпочтение тому или иному варианту стоит определиться, насколько оправдано будет применения такой вещи в каждом конкретном случае.

Момент 4 – материал

Линзы и корпус лупы изготавливаются из разных материалов. Особую важность имеет, конечно, материал, из которого изготовлена линза.

Линзы могут быть сделаны из следующих видов материалов:

• Стекло.
• Акриловый пластик.
• Оптический полимер.

Самыми высокими оптическими характеристиками обладают стеклянные лупы и линзы из оптического полимера. Также эти материалы устойчивы к легким и средним механическим воздействиям. Однако стоит отметить, что стеклянная линза гораздо тяжелей полимерной. Акриловый пластик весьма легок, но оптика у такой линзы уступает предыдущим вариантам.

Определившись с перечисленными параметрами необходимого прибора, нужно изучить цены и варианты качества, предлагаемые разными производителями оптических приборов.

Ассортимент луп некоторых популярных марок

На сегодняшний день лупы разных типов хорошего качества предлагают несколько известных производителей.

Schweizer. Этот производитель предлагает широкий ассортимент увеличительных приборов. В линейке этой марки можно найти множество вариантов ручных и компактных луп, предназначенных для использования в быту.

Например, ручная лупа с подсветкой Otolux обеспечивает шестикратное увеличение и отличное освещение поверхности без эффекта мерцания.

Складная лупа Ergo-Pocket оснащена легкой сферической линзой. Специальный механизм позволяет сложить или разложить прибор одним движением руки.

Светопольная лупа Bright Field увеличивает изображения в 1,8 раз. Этот прибор можно использовать в комплексе с другими лупами.

Eschenbach. Под указанной маркой имеется огромный ассортимент оптических приборов, предназначенных для использования в быту и некоторых профессиональных сферах.

Галлилеевская система Rido-Med рассчитана для фиксирования рабочих расстояний. Прибор весит всего 70 грамм, отличается простым настраиванием фиксации на лице.

Складная лупа Classic – это идеальная карманная лупа с компактным корпусом и удобными увеличительными способностями.

Лупа-линейка от этого производителя отлично подходит для чтения.

Ash Technologies. Этот бренд предлагает потребителям высокотехнологичные электронные лупы. Например, электронная лупа Ash Prisma HD – это складная видеосистема, подключаемая к телевизору. Конструкция позволяет не только читать, но и работать под камерой.

Bigger. Под этой маркой тоже выпускаются электронные лупы, позволяющие без труда читать мелкие тексты и рассматривать мелкие детали.

Rexant. Ассортимент этого производителя представлен множеством моделей ламп-луп. Многие приборы удобны в использовании в косметологических кабинетах.

Лупа настольная с подсветкой от Rexant может использоваться в косметологии, радиомастерских и ювелирных кабинетах. Прибор обладает высокой оптической силой (3D + 12 D) и снабжен круговой подсветкой (светодиоды).

Veber. В линейке этого производителя есть измерительные лупы и настольные. Каждый прибор отличается хорошей функциональностью и удобством конструкции.

Например, измерительная лупа с подсветкой Veber MG7173 – это прибор, позволяющий осуществлять линейные и угловые измерения на плоскости. Прибор позволяет осуществлять работу, как при дневном, так и при искусственном освещении.

Лупа настольная с подсветкой 15119-B Veber - это прибор для использования в ювелирных или радиотехнических мастерских. Также лупа подходит для использования в быту (для чтения, рисования, рукоделия).

Выше описаны лишь некоторые интересные варианты луп, предлагаемых известными марками. Более подробно ознакомиться с продукцией можно в каталогах интернет-магазина.

Типы луп

Как уже говорилось ранее, лупы могут быть представлены различными типами. Каждая разновидность прибора имеет свои особенности и предназначена для удобства осуществления одного или нескольких процессов.

Лупа для чтения – это прибор, который пользуется особым спросом у людей, страдающих проблемами со зрением и тех, чья профессия связана с необходимостью изучения больших масштабов печатной информации. Лупа для чтения должна давать увеличение шрифта в 3-5 раз. Самая удобная лупа для чтения имеет прямоугольную форму, хотя некоторые производители предлагают и другие варианты форм. Круглые и овальные лупы больше подходят для украшения обстановки, чем для непосредственного применения. Есть специальные лупы-линейки. Такие варианты оптических приборов для чтения позволяют выделить сразу всю строку.

Лупы для часовщиков и ювелиров – это приборы, обладающие очень высокими оптическими характеристиками и конструкцией, позволяющей сделать работу мастера удобной. Часто часовые лупы снабжены подсветкой. Это решает еще одну проблему в процессе осуществления точных манипуляций. Освещенность крайне важна при работе с мелкими деталями и механизмами.

Лупа на струбцине – этот вариант приборов позволяет легко менять угол направления на рабочую поверхность. Обычно такие лупы широко используются мастерами маникюра, педикюра, косметологами. Также при помощи лупы на струбцине удобно читать книги. Эта разновидность прибора удобно крепится к столу и позволяет без всякого труда осуществлять многие рабочие процессы. Лупы на струбцине используются в радиомастерских и медицинских кабинетах.

Лампы-лупы – это приборы, предназначенные для увеличения рабочей поверхности. Такая лупа имеет мощную встроенную подсветку (светодиоды, лампы накаливания). Эта разновидность прибора нашла широкое применение в косметологии, медицине, биологии и т.д. Сочетание хорошего увеличения с высоким уровнем освещения значительно упрощает осуществления многих рабочих задач.
