Привод для откатных ворот — выбор автоматики, лучшие материалы для изготовления и характеристики привода

Откатные ворота пользуются огромной популярностью среди потребителей. Устройство привода позволяет управлять конструкцией на расстоянии 10 метров при нажатии на специальный пульт. Ворота начинают медленно открываться. Согласитесь, что такие манипуляции позволяют сократить время и силы для того, чтобы заехать на свою территорию.

Основной недостаток подобного механизма заключается в его высокой стоимости. Существует несколько методик, которые помогают собрать данную конструкцию самостоятельно. Как сделать привод для откатных ворот своими руками? Ответ на этот вопрос вы найдете в нашем подробном руководстве.

Особенности и технические характеристики откатного механизма

Соорудить подобное сооружение достаточно просто. Для этого необходимо подготовить запчасти для привода откатных ворот, соответствующий инструмент и достаточное количество свободного времени. Основным составляющим механизма является небольшой двигатель асинхронной разновидности.

Существует два основных типа привода для открывания ворот:

Перед тем как приступить к сооружению конструкции, необходимо правильно подобрать двигатель. Если на территории имеется трехфазная линия, то устройство двигающего основания должно быть выполнено в соответствующем типе. Здесь обмотка будет иметь звездное соединение. Благодаря этому вам удастся избавиться от множества неприятностей в процессе пуска механизма. Готовое устройство будет работать с максимальной мощностью, тем самым сокращая появление перебоев в работе.

Однофазные модели двигателей в устройстве привода отличаются низкой работоспособностью. Максимальная мощность установки составляет 2-2,7 кВт. Это значение определяют по общему весу железного полотна.sОптимальная частота вращений в момент пуска будет составлять 1500 оборотов в минуту. Благодаря низкому крутящему моменту, удается избавиться от максимальной нагрузки на конденсаторный двигатель.

Колесо привода должно совершать не более 200 вращений за одну минуту. Такая величина будут являться выходным моментом в редукторе. Его значение должно быть равным с частой вращений двигателя. При установке механизма используют подробную схему монтажа. Она позволяет избежать распространённых ошибок.

Из чего можно сделать привод в домашних условиях?

Главным составляющим подобной установки может быть силовой мотор от старой стиральной машинки. При подключении системы необходимо правильно установить концы обмотки с каждой стороны. Определить силовой коэффициент устройства поможет мультиметр. Он правильно измерит сопротивление данного механизма.

Соединить редукторный вал и двигатель можно с помощью муфты жесткого типа. В некоторых случаях применяют полужесткую разновидность изделия. Первая модель, выполненная в виде гильзы на поверхности которой иметься отверстия разного диаметра. Помимо этого здесь присутствуют шпоночные канавки. Муфта полужесткого типа состоит из фланцев. Соединить их помогают специальные резиновые прокладки.

Заменить заводской редуктор можно ременной передачей. При использовании этой детали рекомендуется уделить особое внимание другому механизму, в составе которого имеется независимый вал и два подшипника. В процессе сборки необходимо соблюдать особую аккуратность по отношению к центрированной области устройства. Дело в том, что здесь располагаются две трансмиссии, которые отвечают за движение ворот в процессе пуска.

Мастер-класс по созданию автоматических ворот

Предлагаем вашему вниманию самостоятельную сборку откатного привода для ворот.sЗдесь будем использовать реечную передачу. На редукторном вале крепим металлическую звезду из-под велосипеда или мотоцикла. При выборе цепи необходимо соблюдать диаметр звеньев. Они должны плотно прилегать к поверхности звезды.

Далее фиксируем её по всей длине ворот в горизонтально положении.sПри запуске механизма звездочка начинает перемещаться по звеньям, тем самым обеспечивая открывание или закрывание системы. Для фиксации двигателя с передачами необходимо заранее сделать металлическую раму. Эта конструкция позволит правильно расположить основной элемент откатного механизма.

Для этого понадобится угловая сталь толщиной 5-6 мм. Когда металлическая рама готова, её фиксируют в толще земли. Бетонный раствор обеспечивает плотное крепление данной конструкции.sОпытные профессионалы рекомендуют обратить особое внимание на высоту вращения редуктора в процессе пуска.

Для плотной фиксации редуктора и трансмиссионного двигателя, применяют специальные крепежные болты и гайки. Наличие отверстий продолговатой формы, позволяет регулировать положение мотора в процессе эксплуатации.

Следующим этапом, будет установка цепи на одну из частей воротной конструкции. Опытные профессионалы рекомендует фиксировать её по направляющей рельсового механизма. В процессе частого использования необходимо следить за чистотой на поверхности цепи. В её отверстиях может собираться пыль или мелкий мусор, который затрудняет рабочий процесс.

Избавиться от этой неприятности поможет резиновая или пластиковая насадка-ролик. Она имеет крепление в виде буквы П. При движении цепи ролики начинают двигаться на одном уровне со звездой, тем самым предотвращая попадание мелкого мусора в трансмиссионные пути.

Фото приводов для откатных ворот

Ворота раздвижные с электроприводом и автоматом

Раздвижные ворота – конструкции, в которых одна или две створки при открывании откатываются в стороны по специальным направляющим. После установки таких ворот, возникает желание установить автоматическое устройство.

Это позволит, не выходя из машины, открывать проем, не применяя ручную силу. Как автоматизировать ворота раздвижные с электроприводом, подскажет статья.

Типы конструкций

Раздвижные ворота такого типа могут быть:

• Рельсовыми.
• Подвесными.
• Консольными.

Общими преимуществами конструкций являются:

• Нет необходимости организовывать дополнительное свободное пространство перед воротами с любой стороны.
• Нагрузка от полотна распределится равномерно на всю конструкцию ворот, даже при большой их массе.
• Открытие/закрытие проема выполняется равномерно и плавно.
• Консольные и подвесные ворота с землей не соприкасаются, это избавляет человека в зимнее время от необходимости расчищать нижний рельс.
• Консольные и рельсовые модели высоту въезжающему транспорту не ограничивают.
• Транспорт может подъезжать к воротам вплотную.

Общий недостаток ворот – необходимость организации дополнительного пространства вдоль стен или ограждения.

В таблице представлены типы ворот и их особенности:

Как выполнить монтаж механической части всех типов ворот подскажет видео.

Для облегчения пользования конструкциями, на них устанавливается электропривод.

Подготовка к работе

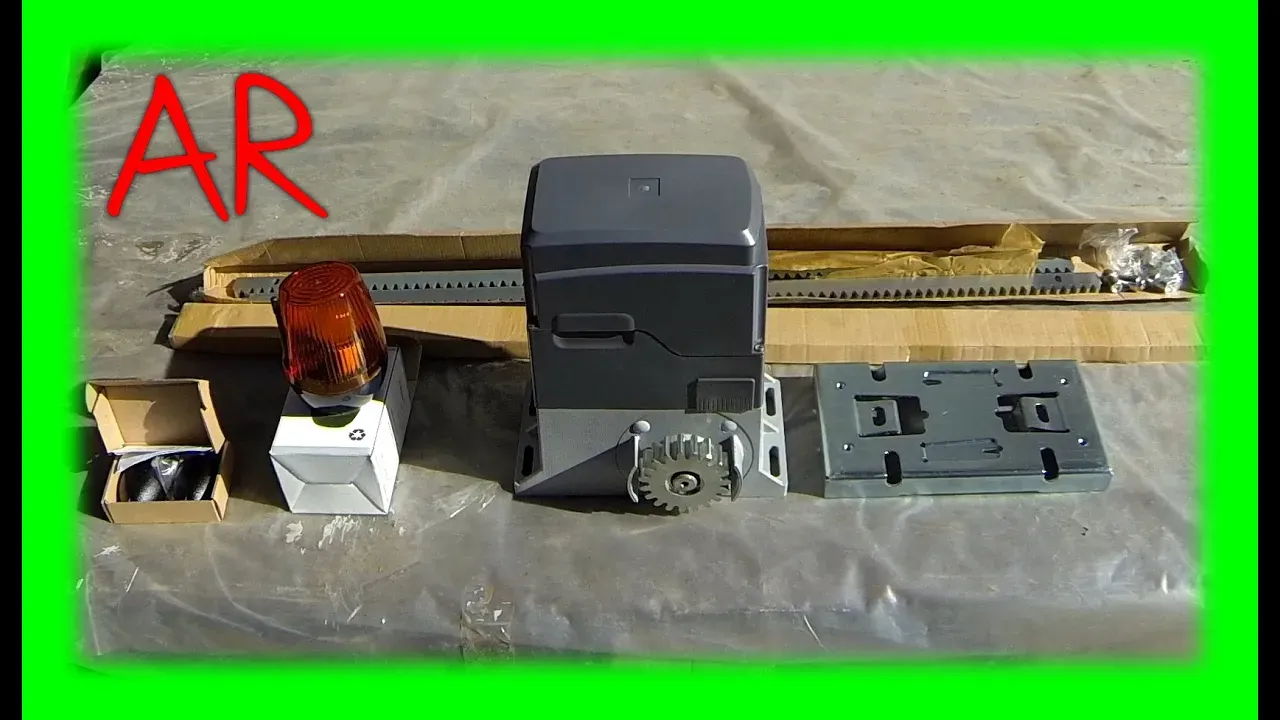

Электропривод для автоматических сдвижных ворот устанавливается после подготовки инструментов и приобретения комплекта автоматики, в который обычно входят:

• Электропривод с редуктором для открывания раздвижных ворот.
• Рейка зубчатая.
• Фотоэлементы и лампа для сигнализации.
• Крепежные детали.
• Пульт для управления воротами дистанционно.

Помимо этого понадобятся:

• Аппарат для сварки.
• Провода для подключения:

1. Электропривода сечением 2Х2 мм или 2Х1,5 мм.
2. Два провода для фотоэлементов — 2Х0,5 мм 4Х0,5 мм.
3. Для сигнальной лампы, на 220В — 2Х0,5 мм.

• Электродрель.
• Сверла по металлу разного диаметра.
• Саморезы.

Установка привода

Привод для откатных ворот крепится на жестком основании, собранном из швеллера и металлических листов. Здесь же располагаются две роликовые каретки.

Для этого:

• Выбирается место установки электропривода.
• Собирается и сваривается специальный столик для крепления на нем привода.
• К верхней плите столика крепится болтами привод.
• Устройство устанавливается на место, как на фото.

Совет: Для правильного выбора месторасположения привода, нужно зубчатую рейку положить на шестерню привода, а затем выставить его по месту, чтобы рейка находилась посередине шестерни.

• На выбранное место ставится привод на основании столика, обваривается со всех сторон или крепится прочными болтами.
• Снимается крышка корпуса привода, и продевается через имеющееся отверстие электрокабель.

Совет: Нельзя поднимать привод за корпус или крышку. После снятия крышки, при проведении электромонтажных работ, необходимо обеспечить защиту агрегата от попадания влаги и лишних предметов.

• По окончании установки и наладки привода, крепятся все снятые детали на прежние места.

Крепление рейки

Правильная установка зубчатой рейки является важным условием безопасной и бесшумной работе всей конструкции.

При этом:

• При полностью открытой створке ворот, по центру шестерни ставится зубчатая рейка, оставив свободный конец для фиксации концевых выключателей.
• К профильной трубе каркаса створки ворот привариваются болты, для крепления зубчатой рейки.
• Ворота протягиваются.
• Ставится второй участок зубчатой рейки,sпроцедура повторяется.

Совет: Необходимо следить, чтобы между стыками двух деталей получился «полноценный» зуб.

• Все крепежные элементы еще раз надежно обвариваются.
• Выставляется между рейкой и шестеренкой электропривода зазор 1-2 мм. Для этого отворачиваются на зубчатой рейке болты, и выставляется деталь так, чтобы при перемещении полотна ворот, не издавался неприятный звук.

Монтаж концевых выключателей

Для предотвращения движения ворот, на зубчатой рейке прикручиваются болтами концевые выключатели.

Они бывают:

• Магнитными. Отличаются надежностью при работе в любую погоду. Их принцип действия основан на особенностях магнита. Выключатели бывают левыми и правыми, а располагаются так, чтобы один к приводу был плюсом, другой — минусом. Размещаются они друг от друга недалеко, место подбирается до тех пор, пока устройство не станет срабатывать.

• Механическими. Это более популярный тип изделий. Их проще монтировать, но цена выше. Принцип работы устройств: при прохождении через препятствие, расположенная на приводе пружинка отгибается в сторону, и движение полотна останавливается.

Подключение привода

Чтобы подключить ворота раздвижные с электроприводом к источнику питания, должна строго соблюдаться, приложенная к устройству, инструкция. Чаще всего «AC-L» – это фаза, «АС-N» – ноль через автомат.

На рисунке:

• ACL – фаза
• АСN – ноль
• FG — земля

До завершения монтажных работ тестируется и проверяется работа привода:

• Нажимается кнопка на пульте управления. При этом электропривод должен сдвинуть створку ворот, но не до конца.
• Время открывания/закрывания. Для этого ворота полностью закрываются. На пульте нажимается клавиша «Р1» можно «STOP» и «PP» и удерживается 2-3 секунды. В некоторых моделях необходимо нажать кнопку 3 раза.
• Так задается полный цикл открытия/закрытия дверей в конечных положениях.
• Записывается в память привода время. Это станет дополнительным способом остановки ворот, если вдруг не сработают концевые выключатели.

Установка фотоэлементов

Чтобы сделать конструкции более удобными, при эксплуатации устанавливаются фотоэлементы. Это спаренный прибор: первый световой сигнал или луч подает сигнал, а второй — принимает. При прерывании луча препятствием, которым может быть человек, автомобиль, собака, ворота начинают перемещаться назад.

Установка фотоэлементов на откатных воротах может устанавливаться несколькими способами, главным условием должно быть расположение элементов друг против друга, чтобы принимать световой сигнал.

При этом:

• Фотоэлементы можно зафиксировать на столбиках, где размещен нижний улавливатель.
• Изготовить металлические постаменты, которые привариваются к несущим столбам.
• Сделать из профилированной трубы небольшие столбики и на них смонтировать фотоэлементы.

Способ крепления фотоэлементов выбирается самостоятельно по месту монтажа ворот. Фиксируются детали саморезами.

Для подключения снимается перемычка между «PHOTO» и «GND», затем по схеме на блоке управления:

• «-» контакт подключается к левому контакту «АС24V».
• «+» подключается к правому контакту «АС24V».
• «NC» подключается к контакту «GND».
• «OUT» к контакту «PHOTO».

Подсоединение лампы для сигнализации

Такая комплектующая фурнитура, как сигнальная лампа, обычно располагается сбоку проезжей части, чтобы информировать водителя на проезжающем автомобиле о выезде машины со двора.

Крепится сигнальная лампа саморезами. К ней подводится провод, сечение которого 2х0,5 мм, подключается к контактам «АС-N» и «LIGHT» на плате управления.

Автоматические раздвижные ворота с электроприводом отличаются от обычных, наличием электропривода и других элементов, улучшающих и облегчающих их функционирование. Автоматика на раздвижные ворота устанавливается по желанию заказчика. При отключении электроэнергии ворота легко открываются вручную.

Производим подбор привода для откатных ворот

Сегодня каждый обладатель шикарного загородного участка или дачи, возводя забор старается максимально увеличить свой комфорт. Организовывают различную подсветку забору, делают широкий калитки чтобы можно было без труда в неё заходить. Ворота подгоняют по размеру под современные авто, которые иногда могут быть просто огромными.

Одним из способов облегчить себе жизнь и ускорить процесс въезда на территорию своего участка, является установка дистанционной автоматической системы открывания и закрывания ворот. Сегодня мы поговорим именно о них.

Подбор по основным параметрам

Чтобы выбрать максимально подходящий электропривод для откатных ворот, следует очень тщательно проводить оценку необходимых технических параметров, которыми должен обладать электропривод. Только сопоставив условия, при которых будет работать система, можно пробрести действительно качественный продукт, который способен прослужить очень долго и радовать вас своими функциями, тем самым значительно облегчая вашу жизнь на загородном или дачном участке.

В основном, привод устанавливают у воротной створки, состоит он. из электродвигателя с шестерней, редуктора и активного блока управления

Итак, на что вам необходимо обязательно обратить своё внимание:

• Погодные условия, возможные в вашем климатическом районе, и при каких условиях должен без проблем работать привод.
• Мощность привода, которая является ключевым фактором.
• Тип питания для электропривода, от стандартной сети двести двадцать или на двадцать четыре вольта.
• Потребность в использовании блока питания.
• И конечно, средняя стоимость и на какой ценовой сегмент даже не сетует обращать внимание.

Климатические условия

Начнём по порядку и первым делом рассмотрим погодные условия, которые может выдержать механизм. Если в вашем регионе могут свирепствовать лютые морозы, повышенная влажность и есть риск резкого перепада температуры, то следует выбирать такие электроприводы, которые легко справляются с такими условиями.

Использование в редукторе приводах пластиковых шестерней: 100% гарантия снижения эксплуатационного периода автоматики в 3 раза.

В большинстве случаев они изготавливаются из пластиковых составляющих, которые отвечают за работоспособность. При сильном морозе, даже морозостойкая смазка может начать плохо работать, а для пластиковых шестерней она практически не требуется, так как трение там изначально очень мало.

Для районов с приемлемым и спокойным климатом, можно не сильно заморачиваться над этим показателем и сделать упор на функциональность устройства.

Мощность привода

Очень важным критерием является номинальный показатель мощности. Его следует выбирать исходя из особенностей конструкции ваших откатных ворот.

Для ворот массой 400-600 кг оптимален привод на 800 кг. А для тяжелых ворот до 1100 кг подойдет модель CAME BK 1200, для легких 300 кг — Doorhan Sliding 300.

Для больших и увесистых проёмов, потребуется достаточно мощный мотор, для маленьких, соответственно требуется небольшая мощность. Если выбрать маломощный мотор для увесистых ворот, есть риск что он быстро выйдет из строя.

Тип питания

Тип питая довольно важный критерий для мощного оборудования, для приводов низкой мощности этот показатель второстепенен. Требовательные конструкции нуждаются в стабильном и сильном питании от сети в двести двадцать вольт.

Если использовать электропривод той же мощности, но на двадцать четыре вольта, то дополнительно вспомогательное оборудование будет очень быстро изнашиваться из-за сильной нагрузки. Так получается, что мощные моторы выбирайте с потреблением стандартной сети, а маломощные с потреблением двадцать четыре вольта.

Приводы 24В используют для установки резервных аккумуляторов, что важно при перебоях с питанием. Но стоит она дороже и чувствительна к сопротивлению.

Блок питания необходим только для электрических приводов, работающих от сети двадцать четыре вольта. Он преобразовывает стандартное сетевое напряжение и подаёт уже стабильный вольтаж, который требуется для работы системы.

Ценовой вопрос

Средняя цена, в зависимости от большинства параметров и производителя находится на уровне 300-400 долларов. Системы стоимостью больше чем 500 долларов можно обходить стороной так как они подходят больше для промышленного и очень частого использования.

Выбор между популярными производителями

Автоматика от производителя Дорхан представлена очень качественными продуктами, которые появились на рынке ещё в далёком 1994 году, а комплектующие для откатных и прочих автоматических ворот начали изготавливать на четыре года позднее. Этот производитель старается постоянно придерживаться европейских стандартов качества и постоянно модернизируют своё производственное оборудование для повышения качества и улучшения производительности своей продукции.

Линейка продуктов этого изготовителя представлена такими моделями:

• Sliding-300 – с максимальной массой ворот в пределах двухсот восьмидесяти килограмм.
• Sliding-800 – движимая мощность до восьмисот килограмм,
• Самая мощная разновидность, с мощностью свыше двух тонн, Sliding-2100.

Продукция nice представлена лучшими моделями современных систем для создания «умного дома». Продукты nice обладают высокой компактностью, отлично сочетаются с любым дизайном, автоматика nice отлично работает в суровых климатических условиях.

Новая серия высокоскоростных приводов для ворот: гарантирует безопасность и эффективность работы

Бренд делает свои механизмы максимально бесшумными, надёжными и неимоверно мощными для быстрого открывания ворот на довольно большой дистанции. Продукция nice также обладает высокой компактностью, что даёт возможность легко установить автоматику в самых укромных и узких местах. Достаточно на поезде к дому нажать кнопку, и электропривод nice в один миг откроет перед вам широкий проезд.

Подбирая подходящий для вас продукт производителя nice, вы очень точно можете выбрать модель, подходящую под вес ваших ворот, погодные условия, скорость открывания, дистанцию и прочие параметры. Стандартные домашние системы автоматики, в среднем рассчитаны на массу ворот не больше 300 килограмм, при этом электропривод будет работать максимально быстро и без какого-либо шума.

Если вы считаете, что ваши откатные ворота слишком простые и не подходят для систем автоматизации, продукция от производителя Came полностью изменит ваше мнение. Автоматика от Came поможет легко и быстро переоборудовать ваши ворота, и сделать их современными, облегчить вам жизнь и придать современный внешний вид вашему ограждению.

Продукция Came подходит для самых разнообразнейших ворот, с любыми параметрами, Came отлично работает при любых погодных условиях и специфике работы. Подбирая автоматическую систему отката ворот Came, следует опираться на два основных параметра, масса ворот и частота использования оборудования. Came выпускают электроприводы способные двигать массу ворот от трёх сотен до трёх тысяч килограмм.

Сравнение цены продукции от Дорхан, Nice, Came.

Сравнивая цену таких производителей, как Дорхан, Came и Nice, следует учитывать, что в большинстве своём оборудование этих брендов сильно отличает друг от друга своими техническими характеристиками. К примеру, если взять изготовителя Дорхан, то они делают упор на высокое качество при этом жертвуя широким ассортиментом.

Но Came и Nice, наоборот производят свою автоматику в широком ассортименте, что позволяет очень точно подобрать электропривод для домашнего использования или производства.

Стоимость продуктов дорхан, находится в пределах 350-380 долларов. Изготовитель nice, остановился на цене в пределах 400 долларов. Автоматика Came обойдётся вам примерно в 330-375 долларов.

Привод для откатных ворот своими руками

Откатные ворота сегодня являются очень популярным решением для въезда на огражденную территорию.

Объясняется это довольно просто: они позволяют экономить место для открытия, даже несмотря на то, что могут иметь внушительные размеры.

Привод для откатных ворот служит не только удобным дополнением при эксплуатации, но и надежно защищает территорию от несанкционированного вторжения.

Как выбрать привод для откатных ворот

Для того чтобы откатные ворота бесперебойно функционировали на протяжении долгих лет, нужно очень ответственно подойти к вопросу подбора автоматики.

Здесь учитываются многие факторы, и перед тем, как купить привод для откатных ворот, необходимо внимательно с ними ознакомиться:

1. Эксплуатация ворот: насколько часто они будут работать при максимальной нагрузке, каково предполагаемое количество циклов в час или день.
2. Несущая система ворот: от нее зависит, насколько легко будет перемещаться полотно ворот.
3. Площадь ворот.
4. Масса створки.
5. Правильность установки. Расстояние между роликовыми опорами должно быть подсчитано с максимальной точностью.

Тяжелые кованые конструкции потребуют привод для откатных ворот намного мощнее, чем более легкие, такие, как с решетчатой створкой. Если речь идет о частном доме, где проживают несколько человек, то подойдет привод с интенсивностью эксплуатации в 30%.

Если в течение часа осуществляется проезд 10-15 автомобилей, то необходим привод на откатные ворота с интенсивностью 50%. Высокоинтенсивная автоматика устанавливается при очень больших нагрузках.

Из чего состоит и как работает привод для откатных ворот

Сдвижные ворота могут быть консольные или подвесные, при этом направляющая крепится вверху или внизу. Сегодня есть множество моделей приводов разных производителей, но комплектующие у всех практически одинаковы.

Привод для откатных ворот, как правило, монтируют на фундаменте, возле створки.

Состоит он из таких элементов:

• электродвигатель, имеющий ведущую шестерню;
• редуктор с жидкой или консистентной смазкой внутри;
• блок управления.

Электроника и фрикционная муфта осуществляют управление усилием, которое передается непосредственно на полотно специальной зубчатой рейкой, установленной на воротах. Примечательно, что система привода автоматически запирает дверь, поэтому закрытые ворота невозможно сдвинуть в сторону вручную и нет никакой необходимости в установке дополнительного замка.

Установка привода для откатных ворот

Прежде чем устанавливать привод для откатных ворот, надо проверить, насколько легко происходит открывание створки. Существует ошибочное мнение, что установка автоматики способна решить проблему плохого хода ворот.

К работе нужно приступать, только окончательно убедившись, что ворота не заедают и свои функции выполняют плавно и четко. В случае обнаружения каких-то изъянов, их нужно обязательно ликвидировать, иначе привод для откатных ворот может стать негодным еще в самом начале эксплуатации.

Для самостоятельной установки автоматики на ворота необходимо приобрести нужный комплект, а также подготовить материалы и инструменты для выполнения работы:

• привод для откатных ворот;
• зубчатая рейка;
• элементы крепежа;
• сигнальная лампа и фотоэлементы;
• ПДУ;
• сварочный аппарат;
• провод для подведения питания к приводу сечением 2х1,2 либо 2х2;
• провода для подключения фотоэлементов сечением 2х0,5 и 4х0,5;
• провод для подключения сигнальной лампы сечением 2х0,5;
• дрель со сверлами, саморезы.

Монтаж привода

Варианты основ для автоматического управления достаточно разнообразны, поэтому выбор зависит от индивидуальных требований. Основными видами являются:

1. Приводsцепной.
2. Привод верхний.
3. Привод тросовый.

Исходя из этого, при приобретении базового комплекта нужно учитывать то, как будут использоваться ворота в будущем.

Электропривод закрепляется на швеллере, в месте расположения роликовых кареток. Для того чтобы определиться с местом установки привода, из набора берется монтажное основание, на которое его и крепят. После чего производится его установка на швеллер между каретками в непосредственной близости от проема ворот.

Для правильного выбора местоположения, нужно воссоздать рабочее положение автоматики. Чтобы сделать это наиболее точно, необходимо положить зубчатую рейку на шестерню.

Так можно сразу увидеть, куда следует подвинуть привод, чтобы рейка могла расположиться по центру шестерни, и ее можно было прикрепить к профильной трубе наружного каркаса (направляющий рельс для крепления использовать не следует).

На выбранном месте по периметру обваривается установленное стальное монтажное основание. Затем нужно снять крышку корпуса и через отверстие протянуть шнур. После этого привод для откатных ворот фиксируется при помощи болтов.

Установка зубчатой рейки

Полностью открыв створку ворот, в центре шестерни нужно поставить зубчатую рейку. Причем очень важно оставить необходимый отрезок для дальнейшего обустройства концевых выключателей. Приварив к трубе каркаса створки детали для крепления зубчатой рейки, необходимо протянуть ворота.

После установки нового отрезка процедура повторяется. Очень важно следить за тем, чтобы между стыками образовался «зуб».

Затем с помощью сварочного аппарата вся зубчатая рейка прихватывается, а элементы крепежа дополнительно обвариваются. Между шестерней и рейкой нужно выставить зазор примерно в 1-2 мм.

Делается это так: на рейке отвинчиваются болты, ее выставляют так, чтобы при движении она могла соприкасаться с шестерней, создавая характерное цоканье.

Монтаж концевых выключателей

Концевые выключатели закрепляются на зубчатой рейке при помощи болтов. Они бывают двух видов:

1. Механические: их применяют наиболее часто из-за простоты в установке. Работают следующим образом: пружинка, находящаяся на приводе, сгибается вбок при наличии препятствия, вследствие чего происходит остановка движения.
2. Магнитные: отличаются надежностью в любых погодных условиях. Принцип работы заключается в следующем: на рейке расположен магнит, когда он проходит возле привода, специальный механизм осуществляет остановку. Есть левый и правый концевые выключатели. Их располагают таким образом, чтобы один находился к приводу плюсом, а другой – минусом.

Настройка концевых выключателей осуществляется на расстоянии приблизительно 1 м. Если привод для откатных ворот останавливается во время прохождения концевика, значит, расположение верное. В противном случае магниты нужно поменять местами.

Как подключить привод

Привод для откатных ворот нужно подключается к питанию в строгом соответствии с прилагаемой инструкцией. Как правило, это фаза «AC-L» и ноль «АС-N». Важным этапом является тестирование.

При нажатии кнопки на пульте ДУ привод для откатных ворот будет приводить их в движение. Настройка времени на открывание/закрывание осуществляется при полном закрытии ворот. Для этого нужно нажать кнопку Р1 и удерживать ее 2-3 секунды.

После этого осуществляется полное открывание, а в памяти электропривода остается время, необходимое для полного цикла этого действия. Поэтому если привод для откатных ворот по какой-либо причине не отключится концевым выключателем, то произойдет автоматическое отключение согласно запрограммированному времени.

Установка фотоэлементов и сигнальной лампы

Фотоэлементами считаются два прибора, один из которых является передатчиком, а второй — приемщиком света. Если на пути такого луча есть препятствие, ворота двигаются назад. Главным условием при установке фотоэлементов является то, что они должны располагаться друг напротив друга. Это нужно для качественного принятия сигнала.

Есть такие способы установки фотоэлементов:

• Фиксация на столбиках, где крепятся нижний улавливатель и верхние ролики.
• Приваривание металлических элементов к столбам.
• Самодельный столбик, который изготавливается самостоятельно из профилированной трубы с последующим прикреплением к нему фотоэлемента.

Выбирается способ, наиболее подходящий для каждого конкретного случая. Фиксация фотоэлементов осуществляется с помощью обычных саморезов, как и сигнальная лампа, которая, как правило, располагается по стороне проезжей части.

Именно она информирует водителей автомобилей о выезде машины с участка.

Конечно, устанавливать такую лампу или нет, решает хозяин. Но многие профессионалы настоятельно советуют отнестись к этому серьезно, и тем самым в полном объеме выполнить правила безопасности.

.

.
