Печь с водяным контуром: особенности применения при отоплении дома и описание принципа действия (110 фото)

Некоторые частные дома сохраняют печное отопление. При этом дома могут быть оборудованы металлическими или кирпичными печами. Однако, такие печи являются не самым удобным вариантом, так как не отличаются особым комфортом и требуют много времени.

В этом плане лучше использовать печи на основе водяного контура. Внешний вид таких печей также привлекателен. Убедиться в этом можно, изучив фото печи с водяным контуром.

Что такое «печь»

Печи используются в качестве отопительного прибора, выложенного кирпичом, топливом для которого служат дрова. Помимо дров для металлических печей используются также угли. Работает печь, вне зависимости от материала, по аналогичному принципу. Разными будут только методы, которыми распространяется тепло.

Так, металлическая печь нагревает воздух, а печи из кирпича передают тепло, нагревая стены – сначала самого прибора, затем дома.

Что касается печей, работающих на основе водяного контура, то такое устройство может быть и каменным, и металлическим. Таким образом, выделяют два типа печей с водяным контуром.

Преимущества водяных контуров

Для отопления на основе водяного контура характерен ряд преимуществ.

Во-первых, отопительная печь с водяным контуром нагревает воздух, испуская в него тепло. Такое излучение не является вредным для организма.

Во-вторых, печь довольно привлекательно выглядит и предоставляет возможность насладиться видом пламени.

В-третьих, если использовать дымообороты, то тепло, вырабатываемое печью, будет использоваться наиболее полным образом. К тому же, такая печь не зависима от того, есть ли в доме электричество.

В-четвертых, некоторые печи на водяном контуре могут быть использованы на втором этаже.

Также наличие такой печи создает особую атмосферу дома. Хотя в настоящее время такое отопление применяется не часто и является скорее экзотикой.

Минусы

Наряду с положительными моментами, печи имеют и ряд недостатков.

Первое – тепло не будет распространяться равномерно, углы комнаты прогреваются хуже.

Второе – печь занимает довольно большую площадь, оставляя мало свободного места.

Третье – сложно обогреть одной печью весь дом, особенно если он большой и если в нем много комнат.

К тому же, отсутствует возможность установления и поддержания нужной температуры, если говорить о конкретных комнатах.

Также коэффициент полезного действия печи редко превышает 50 процентов, в то время как газовый котел выдает до 90 процентов тепла.

К недостаткам можно также отнести тот факт, что печь нужно довольно часто обслуживать. Растопка, регулирование заслонок, вычищение углей – вот необходимый список действий, которые нужно регулярно повторять. Это отнимает время и требует некоторых усилий.

Таким образом, этот обогревательный прибор имеет недостатки, но их вполне можно устранить. К тому же, водяной контур позволяет преодолеть их часть.

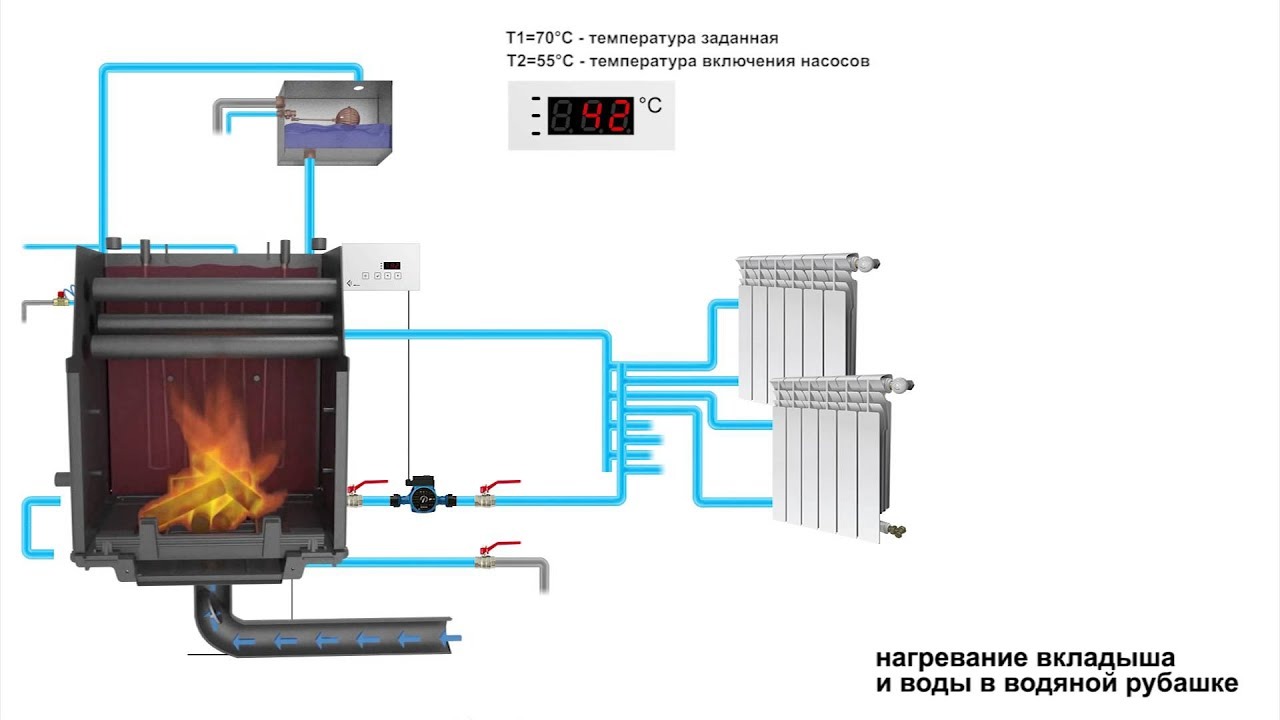

Как действует печь с водяным теплообменником

Такой контур устанавливается в топке и его подключают к радиатору. Таким образом вода осуществляет теплообмен между печью и радиаторами. Это обеспечивает более равномерное распространение тепла, так как радиатор можно установить в любом из помещений, которые нужно обогревать.

Также наличие батарей позволяет регулировать температуру. А установить печь с водяным контуром можно своими руками.

Какие бывают печи

Можно выделить несколько типов отопительных устройств на основе водяного контура. Критерием для такого выделения служит тип циркуляции – естественная или принудительная. Первый тип является энергозависимым, второй работает на основе естественного процесса.

При использовании последнего нужно использовать трубы с большим диаметром, что будет дополнительно загромождать пространство. К тому же, такая система дольше греется. Но этот недостаток компенсируется долгим хранением тепла.

Второй тип – печи, действующие на основе принудительной циркуляции. Это печи длительного горения с водяным контуром. Для обеспечения постоянной циркуляции в систему встроен циркуляционный насос.

Регулируя его настройки, можно осуществлять регулирование интенсивности нагревания комнат. Но такой тип зависит от электричества. Чтобы обеспечить работу печи без электричество, можно обеспечить её бесперебойником, но это вызовет дополнительные затраты.

Также есть смешанные печи, которые работу на основе физических процессов, но при этом оснащаются насосом. Решать, какая печь с водяным контуром лучше, нужно исходя из собственных предпочтений.

Фото печей с водяным контуром

Также рекомендуем посетить:

Печь с водяным контуром для отопления дома

Во многих частных домах приоритетным остается отопление дровами и печи. У кого-то печь металлическая, у кого-то кирпичная, но объединяет их одно — не самый удобны это вид обогрева. Слишком много внимания и мало комфорта. Выход — печное отопление с водяным контуром.

Печное отопление с водяным контуром — возможность объединить традиции и комфорт

Для начала давайте разберемся в терминологии. Когда говорят «печь», чаще всего имеют в виду отопительный прибор, сложенный из кирпича, который топится дровами. Но часто так называют и металлическую печь на дровах или на угле. Принципы работы у кирпичных и металлических агрегатов одинаковый, меняется способ передачи тепла. У металлических больше конвективная составляющая (большая часть тепла переносится воздухом), у кирпичных преобладает тепловое излучение — от стенок печи и нагретых стен дома. В нашей статье речь в основном о кирпичных печах, но большую часть информации можно применить и к металлическим дровяным (угольным) агрегатам. Печное отопление с водяным контуром может быть сделано на основе печей любого вида.

Обычное печное отопление: достоинства и недостатки

В нашей стране традиционно дома отапливались кирпичными печами, но постепенно этот вид обогрева вытеснили водяные системы. Все это потому, что наряду с достоинствами имеет простое печное отопление массу недостатков. Сначала о достоинствах:

• Печь большую часть тепла передает тепловым излучением, а оно, как выяснили ученые, лучше воспринимается нашим организмом.
• Русская или какая иная отопительная печь имеет колоритный внешний вид, часто есть возможность наблюдать за открытым пламенем.
• Можно сделать кирпичную печь с дымоборотами для более полного использования вырабатываемого тепла.
• Отопление этого типа энергонезависимое — не зависит от наличия электричества.
• Есть модели печей для отопления второго этажа (за счет отопительного щитка с дымовыми каналами).

  Печное отопление

Сегодня печное отопление воспринимается больше как экзотика, так как встречается очень нечасто. Нельзя поспорить, что находится возле теплой печки очень приятно. Создается какая-то особая атмосфера. Но имеется и множество серьезных недостатков:

• Неравномерность прогрева — возле печи жарко, в углах — холодно.
• Большая площадь, занимаемая печью.
• Отапливаются только те комнаты, в которые выходят стенки печи.
• Невозможность регулировать температуру отопления в отдельных помещениях.
• Низкий КПД. Для обычных печей 60% — это уже очень хороший показатель, в то время как современные отопительные котлы выдавать могут 90% и выше (газовые).
• Необходимость частого обслуживания. Растопить, регулировать заслонки, вычищать угли — все это регулярно и постоянно. Не всем это доставляет удовольствие.

  Принцип организации дымооборотов — горизонтальных и вертикальных

Как видите, недостатки значительные, но некоторую их часть можно нивелировать, если встроить в печь теплообменник, который подключить к системе водяного отопления. Такую систему еще называют печное водяное отопление или печное отопление с водяным контуром.

Водяное печное отопление

При организации водяного отопления от печи, в топку встраивается теплообменник (водяной контур), который трубами подключается радиаторам. В системе циркулирует теплоноситель, который разносит тепло от печи по радиаторам. Такое решение повышает комфортность проживания в зимнее время. Все дело в том, что радиаторы можно установить в любой комнате, то есть печь может стоять в одном помещении, а все остальные комнаты будут греться от батарей, по которым бежит нагретая вода.

Печное отопление с водяным контуром: пример системы с таплоаккумулятором (бойлером)

Остальные недостатки печного отопления при этом сохраняются, но добавляются плюсы водяного обогрева — можно регулировать температуру в каждом помещении (в определенных рамках), большая инерционность сглаживает неравномерность температурного режима. Кстати, такая же схема работает с металлическими печами на дровах или угле.

Типы систем

Есть два типа систем водяного отопления: с принудительной и естественной циркуляцией (ЕЦ). Отопление с естественной циркуляцией энергонезависимое (электричество для работы не требуется), теплоноситель циркулирует за счет естественных физических процессов. Недостаток такого способа обогрева — необходимость использования труб большого диаметра, то есть объем системы будет большим и будет иметь большую инерцию. При растопке печи это не очень хорошо — будет долго греться. Зато после прогорания дольше в доме сохраняется тепло.

Еще один минус — для создания условий для движения теплоносителя, трубу подачи поднимают вверх — под потолок или на уровень радиаторов (в крайнем случае). При отоплении двухэтажного дома, от котла труба идет наверх, разводится по радиаторам, а потом спускается вниз и обходит батареи на нижнем этаже.

Простейшая схема систем с естественной циркуляцией

Еще один немаловажный недостаток — относительно невысокая эффективность обогрева систем с ЕЦ — теплоноситель медленно движется, разносит мало тепла.

Печное отопление с водяным контуром и принудительной циркуляцией отличается наличием циркуляционного насоса (на фото ниже), который работает постоянно. Его задача — гонять воду с определенной скоростью. Изменяя эту скорость можно изменять интенсивность обогрева помещений. Это приводит к тому что, при прочих равных условиях, такой обогрев более эффективен. Но для работы системы необходимо электропитание — насос должен работать постоянно. При его остановке система закипает и выходит из строя. Если отключения электроэнергии происходят у вас редко, достаточно иметь блок бесперебойного питания с комплектом аккумуляторных батарей. Если же отключают свет часто и надолго, придется ставить еще и генератор, а общая стоимость такого решения немалая.

Схема печного отопления с водяным контуром и циркуляционным насосом

Есть еще третий вид системы: смешанный или комбинированный. Все проектируется под естественную циркуляцию, но ставится циркуляционный насос. Пока есть электричество, работает отопление как принудительное (с насосом), когда свет отключили, теплоноситель движется самостоятельно.

Аккумулятор тепла

Так как печь топится не постоянно, а имеет циклический алгоритм работы, то в доме то жарко то холодно. И наличие радиаторов от этого спасает слабо. Хоть перепады не такие критические, все равно они есть. Особенно не хватает тепла ночью, а вставать и топить очень не хочется. Чтобы решить эту проблему, печь ставят мощную, а в систему встраивают аккумулятор тепла. Это большая емкость, заполненная теплоносителем, которая стоит между печью и системой отопления.

Печное отопление с водяным контуром и аккумулятором тепла

То есть, имеется два отдельных независимых контура. Первый переносит тепло от печи и обычно его делают с естественной циркуляцией. Второй гонит теплоноситель в радиаторы, причем обычно присутствует циркуляционный насос.

Такой способ организации водяного печного отопления хорош тем, что пока печь топится, активно греется вода в емкости. При правильном расчете она нагревается до 60-80°C, чего хватает на поддержание нормальной температуры радиаторов примерно на 10-12 часов. При этом нет ни особой жары, ни сильного холода. Атмосфера вполне комфортная.

Установка в системе теплоаккумулятора (иногда называют еще буфером или буферной емкостью) еще и снижает риск закипания системы. Второй контур точно никогда кипеть не будет, а вот чтобы первый не закипел, необходимо правильно рассчитать его — чтобы даже в режиме естественной циркуляции теплоноситель двигался с достаточной скоростью и не успевал перегреваться.

Регистр для печи

Для нагрева теплоносителя в печь встраивается водяной контур (еще называют регистр, теплообменник, змеевик, водяная рубашка). Форма его может быть любой, но чаще всего делают прямоугольные плоские емкости или набор труб, соединенных в единую систему (типа радиаторов).

Один из примеров водяного контура для печи

Чтобы подключить теплообменник к системе, в него вваривают два патрубка: один сверху- для забора горячей воды, второй снизу — для закачки остывшей воды из обратного трубопровода.

Часто возникают вопросы с определением размеров водяного контура для печи. Его можно приблизительно рассчитать, исходя из теплопотерь здания. Считают что для переноса 10 кВт тепла необходима площадь теплообменника 1 кв. м. Но при этом надо учесть время работы печи — ведь топится она не постоянно. Пока не очень холодно — раз в день примерно 1,5 часа, когда холодно — два раза. За это время нужно чтобы печь успела нагреть всю воду в аккумуляторе тепла. Потому расчет площади теплообменника ведется по суточному количеству тепла, необходимого для возмещения теплопотерь.

Например, пусть потери тепла для дома составляют 12 кВт/час. В сутки это будет 288 кВт. Топится печь, пускай 3 часа, все необходимое тепло должно накопиться за это время. Тогда необходимая мощность водяного контура для печи — 288 / 3 = 96 кВт. Чтобы перевести ее в площадь, делим на 10, получаем что для данных условий площадь регистра должна быть 9,6 м2. Какую форму вы при этом выберете — ваше дело. Важно чтобы внешняя поверхность регистра была не меньше.

Строительство печи вокруг теплообменника

Ну и еще пара моментов. Первый — мощность печи должна быть больше, чем найденная мощность теплообменника. Иначе требуемое количество тепла просто не выделится. Второй нюанс: емкость аккумулятора тепла тоже должна соответствовать — она должна быть больше примерно на 10-15%. В этом случае исключается закипание теплоносителя.

Только не забудьте, что теплоемкость воды и антифриза сильно отличается. Аккумулятор с антифризом в качестве теплоносителя должен быть значительно больше, чем емкость для воды (в той же системе).

Что еще стоит помнить, что теплоаккумулятор желательно хорошо утеплить — чтобы дольше сохранялось тепло. В этом случае печное отопление с водяным контуром будет еще более экономичным.

Можно ли установить регистр для отопления в существующую печь

Правильнее, конечно, строить печь вокруг изготовленного регистра. Но, если печь уже стоит, в нее все-таки можно встроить водяной контур. Правда, придется хорошо постараться — они имеют немалые размеры а еще должны каким-то образом держаться. Так что задача не из простых. Кроме того не стоит забывать, что придется еще делать два вывода — для подключения подающего и обратного трубопровода.

Оптимальный вариант — сделать водяную рубашку под форме печи (этот — для металлической с конфорками)

Место для расположения регистра найти тоже не очень просто. Очень нежелателен его прямой контакт с огнем, но должен находится в среде горячих газов. В этом случае можно надеяться на то, что прослужит теплообменник долго.

Кирпичная печь с водяным контуром своими руками

Печь с водяным контуром для отопления дома позволяет решить такую важную проблему, как обеспечение теплом жилья в местности, где нет централизованной системы отопления. Достаточно высокая эффективность таких конструкций позволяет оптимизировать расход топлива и рационально разместить обогревательные приборы. В них могут использоваться как промышленные установки на твердом топливе, так и самодельные печи. При этом можно использовать доступное и дешевое топливо — дрова.

Печное отопление от дровяной печи

С помощью дровяных печей с древних времен человек обогревал жилое помещение, используя конвекционный механизм, т.е. разогревая окружающий воздух, который распространялся по дому. Такой вариант прост, но малоэффективен. Очень жарко рядом с печкой, но можно замерзнуть в дальнем углу во время холодов, необходим большой запас дров. Обогреть большие дома с помощью одной обычной печиневозможно.

Централизованные отопительные системы греют дома за счет циркуляции теплоносителя (теплообмен). Его разогрев обеспечивается в специальных котельных, а затем распределяется по радиаторам, которые и отапливают помещения. Все очень просто: больше источников тепла — больше обогреваемая площадь.

Естественно, что возникает вопрос: как совместить эти два механизма при обустройстве собственной отопительной системы? Решение найдено путем установки водяного контура, который представляет собой трубную разводку внутри печи. Проходя по ним, вода нагревается до высокой температуры и далее распределяется по аналогии с централизованной системой отопления. Вода в трубе не может нагреться мгновенно, требуется определенное время для ее нахождения внутри печи. Увеличение времени прохождения теплоносителя обеспечивается многократным изгибанием трубы или формированием иных сложных трубных конструкций.

Преимущества и недостатки водяного контура

Преимущества печного отопления:

• Нагрев обеспечивается традиционным российским топливом — дровами, не требуется электроэнергии или газа, что позволяет обустраивать независимое собственное отопление.
• Совмещение функций обогрева, горячего водоснабжения и приготовления пищи.
• Возможность использования в качестве камина.

Преимущества водяного контура:

• Возможность равномерного обогрева большого помещения путем правильного размещения радиаторов.
• Теплоотдача воды значительно выше, чем у воздушного конвекционного потока за счет высокой удельной теплоемкости (4,2 кДж/кгхград);
• Возможность доставки теплоносителя на значительные расстояния, обеспечивая теплом удаленные помещения дома.
• Абсолютная безвредность воды для человека и ее негорючесть.

Нельзя не отметить и определенные недостатки таких видов отопления:

• Инерционность системы, т.е. необходимость времени для заполнения системы водой и ее первоначального разогрева.
• Сложность регулировки температуры в помещении.
• Необходимость постоянного участия человека для закладки дров.
• Невозможность использования печи при отсутствии воды в водяном контуре, что автоматически «включает» отопление летом при приготовлении пищи.
• опасность замерзания воды зимой внутри системы, если печь длительное время не используется. Это требует сливать ее на время бездействия и заполнять заново при возникновении потребности в отоплении.
• Коррозионная активность воды увеличивается при ее насыщении кислородом, а вода с повышенной жесткости вызывает появления накипи внутри труб и приборов, что вызывает необходимость периодического контроля состояния металлических элементов.

Кроме того,при обширной отопительной системе циркуляция теплоносителя обеспечивается насосом, а для него нужна электроэнергия. В таких случаях исчезает важное преимущество — электрическая независимость печного отопления. Не следует также забывать о необходимости надежного и безопасного дымохода.

Принципы функционирования отопления

Отопление на основе печи с водяным контуром работает по принципу теплообмена. В топке печи от горячего воздуха нагревается вода, находящаяся в контуре. Она поднимается вверх по трубе и направляется в отопительную систему. Попадая в радиаторы (батареи), теплоноситель отдает свою тепловую энергию, а охлажденная жидкость обратно поступает в печной контур. Так обеспечивается замкнутый цикл системы.

Выделяется 2 основных типа данного отопления:

1. Самотечная система. В соответствии с физическими законами, нагретая вода поднимается вверх и самостоятельно устремляется в отопительную разводку, освобождая место для уже охлажденной жидкости. Такая система способна хорошо функционировать при небольшом количестве радиаторов и малой общей длине трубопровода.
2. Принудительная система. В радиаторах и по мере продвижения по трубам водный поток испытывает значительное сопротивление, что тормозит его. В разветвленных и достаточно длинных системах собственного давления часто оказывается недостаточно, а потому приходится к обеспечению принудительного движения теплоносителя. Для этого устанавливается электрический насос (чаще всего в обратной трубе).

Конструктивные особенности печи

Печь для водяного отопления отличается от обычной тем, что в нее встраивается водяной контур (теплообменник). Он содержит 2 патрубка: сверху — для подачи горячей воды в систему, снизу — для подключения обратной трубы с охлажденной жидкостью. Печь своим устройством должна обеспечить разогрев теплоносителя, проходящего по трубам.

Эффективность работы печи обеспечивается правильным выбором конструкции контура и места его расположения, с учетом следующих особенностей:

1. Конструкция. Печной теплообменник может изготавливаться из листового металла в форме емкостей (котлов), круглых или профильных металлических труб, сложных металлических конструкций (например, отопительная батарея).
2. Материал. Водяной контур изготавливается только из металла. По прочности и коррозионной стойкости идеально подходит чугун, но он сложен в обработке. Чаще всего используются стальные трубы или листы. Нельзя использовать в топке печи медь, т.к. ее температура плавления менее 1100ºС, а кратковременный разогрев в печи на дровах возможен до 1200ºС.
3. Размеры. Объем и протяженность контура должны обеспечивать горячей водой всю отопительную систему, с учетом постепенного ее охлаждения в каждом радиаторе. Точный расчет размеров теплообменника провести достаточно сложно, а потому этот процесс доверяется специалистам. Оценить размеры можно по необходимой мощности системы отопления. Практика показывает, что достаточная мощность обогрева составляет 1,1-1,3 кВт на каждые 10 м² площади помещения при стандартных потолках (высота 2,7-2,8 м). Теплообменник же в среднем отдает 6-8 кВт энергии с каждого своего 1 м² площади.

Также важно расположение контура в печи:

1. Самый эффективный разогрев теплоносителя обеспечивается при размещении контура непосредственно в топочной камере. Такой вариант монтируется при возведении новой печи или капитальной реконструкции с полной разборкой.
2. Для повышения долговечности теплообменника его можно отделить от топки тонкой перегородкой с хорошей теплопроводностью. В этом случае устраняется прямой контакт с открытым пламенем, и снижаются требования к материалу обменника. В таком случае для разогрева потребуется больше тепловой энергии.
3. Можно использовать значительную тепловую энергию отводящегося дыма. Установка контура в системе дымохода позволяет устранить необходимость уменьшения полезного объема топочной камеры.

Для обустройства водяного отопления используются печи разного типа. В частных домахпопулярны кирпичные печи с встроенным водяным контуром. В небольших домах можно использовать пиролизные печи длительного горения. В наше время можно просто установить покупную, готовую печь с водяным контуром.

Как установить оборудование

Схема собственной отопительной системы включает следующие элементы: печь с водяным контуром, трубная разводка, расширительный бак, отопительные радиаторы, запорная аппаратура. При принудительной циркуляции теплоносителя устанавливается насос. Расширительный бак располагается в наивысшей точке системы и поддерживает в ней необходимое давление.

При установке оборудования рекомендуется учитывать некоторые нюансы:

1. Для повышения эффективности печного теплообменника можно отвести вертикальный стояк. Он создает тягу, обеспечивая разгонную функцию.
2. Лучшая циркуляция теплоносителя при однотрубной отопительной системе обеспечивается при условии опускание нижнего подвода ниже уровня пола, для чего опускается в подвальное помещение основание печи.
3. При использовании насоса размещение печи не имеет существенного значения.
4. Трубная развязка выбирается с учетом двух взаимоисключающих факторов — малом объеме при минимальном сопротивлении потоку. Чаще всего используются трубы диаметром 30-32 мм. При удлиненной системе следует увеличить его до 45-50 мм. Для монтажа современной разводки рекомендованы пластиковые или металлопластиковые трубы, которые лучше сохраняют тепло и не подвержены коррозии.

Как сделать печь с водяным контуром самостоятельно

Кирпичную печь с водяным контуром можно сложить своими руками. В качестве примера можно предложить конструкцию площадью 1×1,15 м, высотой 2,4 м. Такая печь может развить в номинальном режиме мощность до 5,7 кВт, а при усиленной топке — до 17 кВт. Она способна отопить дом площадью до 190 м².

Материалы и инструмент

Для самостоятельного изготовления надо заранее позаботиться о материале:

• красный кирпич — 720-730 шт;
• шамотный кирпич типа ША-8 — 70-75 шт;
• дверца для топки21×25 см;
• дверца поддува14×25 см;
• дверца для чистки14×14 см (7 штук);
• 2 колосниковые решетки25×30 см;
• чугунная плита71×41 см;
• листовая сталь для водного контура толщиной 4-5 мм;
• задвижки размерами 13×25 и 13×13 см;
• стальная полоса 50×5 мм длиной 0,4 м и две полосы длиной 1 м;
• стальной уголок 50×50 мм длиной 2 м (2 штуки);
• лист стальной для установки перед топкой размером 1×0,5 м.

Инструмент:

• болгарка;
• электродрель;
• мастерок;
• кельма;
• шпатель;
• терка;
• полутерок;
• правило;
• киянка;
• молоток;
• напильник;
• стамеска;
• ножовка по металлу;
• отвес;
• строительный уровень;
• металлическая линейка;
• рулетка.

Чертежи и схемы

Перед началом работ необходимо разработать проект печи, чертежи с деталировкой, схему послойной укладки кирпича. Отдельно составляется проект печного теплообменника, для рассматриваемого примера он показан на чертеже. Общий вид со всех сторон предлагаемой печи показан на фото.

Пошаговая инструкция

Возведение отопительной печи осуществляется в следующем порядке:

1. Заливка фундамента с армированием стальными стержнями, уложенными в виде решетки. Уровень фундамента опускается на 4-6 см ниже уровня напольного покрытия.
2. Укладывается 2 слоя красного кирпича на цементно-песчаный раствор. Основная задача — обеспечение идеальной горизонтальной поверхности.
3. Последующие ряды кирпича ложатся на глиняный раствор, в соответствии с послойной схеме укладки. Толщина шва составляет 3-4 мм.
4. Поверх 2-го ряда начинается формирование зольной камеры, а на лицевой стороне — проема для дверцы. Под этот элемент отводится 3 ряда кирпичей.
5. Начиная с 4 ряда, обустраивается топливная камера из шамотного кирпича. Для монтажа колесниковой решетки в кирпичах вытачиваются пазы. Внизу топливной камеры крепится основание теплообменника.
6. На 5-м ряду устанавливаются дверцы для чистки.
7. В 6-м ряду формируется горизонтальный канал для увеличения печной тяги. На этом же ряду закрепляется топочная дверца, которая перекрывается 8-ым рядом.
8. В 9-м ряду отводится труба от теплообменника.
9. Начиная с 10-го ряда, производится изменение пространства внутри печи за счет укладки кирпичей вдоль и поперек.
10. Чугунная плита монтируется поверх 11-го ряда кирпичей, а с 12-го по 17-ый ряд формируется варочная камера. Перекрытие ее осуществляется стальными полосами.
11. С 20-го по 30-ый ряд — формирование каналов дымохода. Для его чистки на 21-ом ряду устанавливаются специальные дверцы. На 23-ем ряду дымоход разделяется на 4 канала.
12. Перекрытие печи монтируется на 33-м, а завершается на следующем ряду кирпичей.
13. Кладка печи завершается на 35-ом ряду.

При установке печи следует учитывать некоторые особенности:

1. Под дверцу и сверху нее прокладывается полотно из асбеста. Сбоку закрепляются отрезки стальной проволоки длиной не менее 35 см, концы которой входят между кирпичами.
2. Топочная камера обязательно выкладывается шамотным, огнестойким кирпичом.
3. При формировании варочной камеры под плитой оставляются зазоры для компенсации теплового расширения металла.
4. При установке теплообменника, между ним и кирпичной кладкой должен оставаться зазор не менее 5 мм. Зазор 6-8 мм оставляется в отверстиях, где выводятся трубы.
5. Очистные дверцы дымохода устанавливаются так, чтобы была возможность доступа к любой его части.
6. Дымоход можно выложить из кирпича или установить готовую, покупную конструкцию (обычно в виде сэндвич-трубы).

Собственную отопительную систему в частном или загородном доме можно соорудить на базе печи с водяным контуром. Такую печь можно собрать своими руками при наличии навыков каменщика. Самый простой вариант — просто установить уже готовую металлическую печь. При соблюдении всех рекомендаций система позволит отопить дом даже площадью более 150 м².
