Правильный монтаж радиатора отопления при разных схемах подключения

Рано или поздно любой радиатор отопления придётся менять. Такое случается, если он вышел из строя, начав протекать. Либо если на его внутренней поверхности за много лет эксплуатации скопилось такое количество известковых отложений, что он не справляется с функцией обогрева. При этом требуется качественная установка радиаторов отопления, отвечающая нормам, установленным СНиП.

Что нужно знать о монтаже радиаторов отопления

В частном доме монтаж может выполнить хозяин. Даже если при запуске системы обнаружится течь, несложно отключить индивидуальное отопление для устранения недоделок. В многоэтажных домах всё сложнее. Если в местах стыка труб и радиаторов теплоноситель начнёт прокапывать спустя 2-3 недели после начала отопительного сезона, сложно отключить систему отопления всего дома. К тому же пострадают соседи из-за отсутствия отопления или из-за затопления.

Специалисты-сантехники знают, как правильно установить радиаторы отопления в квартире, поэтому лучше доверить выполнение этой работы им.

Даже если после запуска системы случится авария, они будут нести ответственность за произошедшее. Им придётся её устранить за собственные средства, а также оплатить ущерб, причинённый жильцам. Если осуществляемая мастерами установка радиаторов отопления цена на которую оказалась слишком высокой, потребителю не по карману, работу придётся делать самостоятельно. Для этого нужно ознакомиться с инструкцией, прилагаемой к новому отопительному прибору, изучить схему монтажа.

Перед тем, как выполнить монтаж радиаторы отопления своими руками, ознакомьтесь со следующими нормами СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»:

• расстояние от радиатора до пола должно быть не менее десяти сантиметров, до стены – 3-5 см, до подоконника – пять и более сантиметров;
• длина отопительного прибора должна составлять 50-75% ширины окна, под которым он крепится;
• центральная вертикальная ось батареи должна примерно совпадать с аналогичной осью окна. Допустимое отклонение составляет 20 мм. Эта норма не обязательная, а рекомендуемая;
• также правильная установка радиатора отопления предполагает монтаж прибора в местах наибольшей циркуляцией воздуха (под окном, недалеко от дверей);
• допускается снизить расстояние от устройства до стены до 2,5 см, если покрыть её поверхность теплоотражающим экраном, который содержит слой фольги. Благодаря нему тепло будет отталкиваться от поверхности стены, а не поглощаться ею. В результате таких мер воздух прогреется сильнее, а экономия тепла составит до пятнадцати процентов.

После покупки радиатора отопления монтаж выполняется в зависимости от вида системы и схемы подключения.

Виды систем отопления

От вида системы отопления в квартире или доме напрямую зависит уровень теплообеспечения. По схеме подключения труб можно выделить 3 вида систем: однотрубная, двухтрубная система и с использованием коллектора.

Однотрубная система

Однотрубная монтируется так, что теплоноситель поступает по одной трубе (последовательно) в каждый радиатор, после чего по ней же остывшим возвращается в котёл. Такая система является самой простой для монтажа. Повсеместно установлена в многоэтажных домах. Её недостаток состоит в том, что каждый следующий радиатор получает всё более остывший теплоноситель, и хуже прогревает помещение. Также отсутствует возможность локального ремонта одной батареи. При его необходимости придётся отключать весь стояк.

Двухтрубная система

Двухтрубная система отопления предполагает поступление горячего теплоносителя к каждому радиатору по отдельности (параллельное соединение), по одной трубе. Таким образом, все они прогреваются до одной температуры. А остывшая жидкость поступает в отдельную обратную трубу и перемещается в котёл для повторного нагрева. В этом случае правила установки радиаторов отопления упрощаются. Ведь для замены возможно отсоединение от системы только одного старого радиатора.

Коллекторная система

Коллекторная система очень сложная. Она предназначена для коттеджей. Предполагает большой расход труб, так как к каждой батарее подводятся отдельные трубы. Такую систему могут монтировать только профессионалы.

Схемы подключения

Перед тем, как самостоятельно установить радиатор отопления, определитесь с методом его подключения к сети. Чаще всего используются такие схемы:

1. Боковая (односторонняя) схема установки радиаторов отопления, при которой труба, подающая горячий теплоноситель, подсоединяется к верхнему патрубку отопительного прибора. Отводящая труба стыкуется с нижним. При этом обеспечивается высокая теплоотдача. При подсоединении наоборот, когда подающую трубу подсоединяют снизу, а отводящую – сверху, теплоотдача существенно снижается. Такое подключение в однотрубной системе требует монтажа перемычки, облегчающей работу системы.
2. Второе, диагональное подключение радиатора отопления заключается в следующем. Труба, подающая горячий теплоноситель, соединяется с верхним патрубком батареи, а «обратка» подключается внизу, на противоположном боку отопительного устройства. Такое подключение целесообразно, если батарея длинная, и имеет большое количество секций. Диагональная схема гарантирует максимальную теплоотдачу. Но если подающую трубу подключить снизу, а отводящую – сверху, теплоотдача снизится на 6-10%.
3. Последний способ – подключение радиаторов отопления нижнее – применяется, когда потребитель желает скрыть трубы отопления в стене, в полу или у его поверхности. При ней прямая и обратная труба подключаются снизу радиатора, но с разных его сторон. Такая схема подключения (иначе называется «ленинградкой») характеризуется эстетичностью, а также низкой теплоотдачей. Потери тепла составляют до 15%.

Можно поинтересоваться у специалистов тем, сколько стоит установить радиатор отопления, и, возможно, согласиться на их услуги. Опытные мастера подскажут, какую схему подключения выбрать, и какие понадобятся вспомогательные элементы для монтажа.

Монтаж

Выполняется в любое время года. Нельзя устанавливать в системе с естественной циркуляцией жидкости более двенадцати секций батарей, а с искусственной – более 24. Перед монтажом нужно приобрести паклю или уплотнительную ленту, герметик, запорную и терморегулирующую аппаратуру, а также крепёж из соответствующего материала, например, кронштейны определённой длины, сгоны разного размера. Размер резьбы сгонов должен соответствовать размерам батарей и труб.

Поскольку дополнительные детали недёшевы, а стоимость монтажа радиаторов отопления также нельзя назвать низкой, наём специалистов может быть проблематичным. К тому же эта работа включает и демонтаж радиаторов отопления цена за который хоть и не высока, но всё же влияет на общую стоимость. А поэтому демонтаж в любом случае лучше выполнить самостоятельно, чтобы не переплачивать.

Для этого сначала сливают теплоноситель из одного радиатора, который меняется, если его можно локализовать, перекрыв вентили на входе; или из всей однотрубной системы. При производстве работ в многоквартирном доме следует обратиться в жэо, чтобы его сотрудники спустили воду из стояка, на котором производится замена. После этого можно снять старый радиатор.

Чтобы установить радиатор отопления самостоятельно, предварительно нужно установить на нём запорно-регулирующую аппаратуру.

А также монтировать кран Маевского, с помощью которого впоследствии будет возможно выпускать воздух из батарей. На стене устанавливают кронштейны, предварительно тщательно разметив место для установки. Считается, что для монтажа среднего по размеру радиатора понадобится 2-3 кронштейна для удерживания его верхней части, и 2 для фиксации нижней.

Крепёж выравнивают по уровню, и устанавливают на него батарею. Если кронштейны установлены правильно, она должна плотно прилегать к опорам, не шататься. Небольшая мелочь: прибор отопления устанавливается с маленьким уклоном (0,3 см на каждый метр его длины) так, чтобы возле самой верхней точки располагался кран Маевского. Собственно монтаж радиатора отопления цена которого снижена благодаря самостоятельной установке, начинается с того, что из батареи выкручивают заглушки.

Если система однотрубная, устанавливают байпас с вентилем. При двухтрубной системе подсоединяют только сгон, на котором установлен вентиль. Затем сгоны соединяют с трубами. Для этого нужны динамометрические ключи. Их придётся купить, что повысит стоимость установки радиатора отопления, но и без них не обойтись. Они позволят не переусердствовать при затягивании гаек и других крепёжных деталей, так как в инструкции к каждому вспомогательному элементу указан допустимый динамометрический момент.

Слабое соединение также опасно из-за возможности протечек. Стыки герметизируют паклей, смоченной масляной краской, или специальным уплотнителем. Также их можно сварить. После монтажа соединения нуждаются в опрессовке. Её выполнит вызванный сантехник, так как покупать опрессовочный инструмент дорого. В конце работы нужно произвести пробный запуск системы, и, при необходимости, сразу устранить недоделки.

Ознакомившись с тем, как правильно устанавливать радиаторы отопления, стоит задуматься, нужно ли делать эту работу самостоятельно. Если нет навыков монтажа отопительных приборов, лучше нанять профессионалов, предварительно узнав цены на установку радиаторов отопления в населённом пункте, где они будут монтироваться.

Если устанавливаются алюминиевые или биметаллические радиаторы, оставьте их в упаковке до окончания монтажа, чтобы при случайном ударе не повредить поверхность. Примечательно, что монтаж радиаторов отопления чугунных также имеет свои особенности. Они тяжёлые, поэтому требуют установки большего числа кронштейнов. К тому же эти детали должны глубже заделываться в стену, особенно если она кирпичная.

Если стена сделана из гипсокартона, тяжёлая батарея не навешивается на неё, а устанавливается на специальные напольные подставки, а пара настенных кронштейнов нужна для предотвращения падения конструкции. Кроме того, если монтируемый прибор – чугунный, то его соединение с трубами выполняется сварочным аппаратом. То есть, в этом случае установка радиаторов отопления газосваркой используется практически всегда, и этим не нужно пренебрегать.

Из всего выше указанного следует, что монтаж батарей отопления может быть достаточно простым, если изначально хорошо к нему подготовиться, и изучить все прилагающиеся к устройству инструкции. После выполнения всех процедур в установленной последовательности система отопления будет долговечной и прослужит не одно десятилетие.

Правильная установка радиаторов отопления: под окном, в нише, на стене

Эффективность отопительной системы квартиры или частного дома зависит не только от мощности источников тепла. Правильная установка радиаторов отопления позволит снизить затраты на обогрев помещения, сделать его более продуктивным и улучшить микроклимат.

Независимо от того, какой системой вы пользуетесь, однотрубной или двухтрубной, автономной или централизованной, где будет стоять радиатор – в квартире или доме, правила установки батарей отопления одни. Есть три варианта расположения радиаторов:

• В нише;
• Под окном;
• На стене.

Для каждого варианта существуют свои правила размещения. Все что мы расскажем вам ниже, касается алюминиевых, чугунных и металлических радиаторов. К кварцевыем обогревателям эти рекомендации неприменимы. Подробнее о них вы можете прочитать в статье «Кварцевые батареи отопления: 14 за и против».

Виды систем отопления

Существует три варианта систем подключения радиаторов – последовательная, однотрубная, двухтрубная и коллекторная (параллельная). Они отличаются схемой разводки. В зависимости от того, какая система установлена, необходимо выбирать вид батарей. Важно помнить, что неправильное подключение радиаторов отопления приводит к снижению реальной тепловой мощности батарей.

Последовательное подключение

Это самый простой вариант подключения радиаторов. От отопительного прибора труба проходит к первому радиатору, от него – ко второму и т.д. Такой вариант подключения изжил себя, так как вода быстро остывает и уровень нагрева резко падает с расстоянием. Возможность отключения отдельной батареи отсутствует – приходится перекрывать всю систему.

Однотрубная система

В однотрубной системе используется одна магистральная труба, по которой от отопительного прибора (теплового насоса, котла, бойлера и т.д.) поступает нагретая вода или другой теплоноситель. Каждая батарея подключена таким образом, что прошедшая через нее жидкость возвращается в магистраль.

Радиатор может быть отключен с помощью вентиля или запорного клапана без перекрытия основной трубы. Температура воды в каждом следующем радиаторе падает, но не так существенно как при последовательном подключении.

Двухтрубная система

Подача нагретой и отвод охлажденной воды в системе происходит по разным магистралям. Каждый радиатор подключен к обеим трубам. В такой системе температура жидкости на входе каждого радиатора практически одинакова, она незначительно понижается за счет теплопотерь в трубах.

Коллекторная (параллельная) система

В этой системе все батареи подключены параллельно. От отопительного прибора выходит одна магистраль, которая подключается к коллектору (в народе именуется гребенкой). В коллекторе вода распределяется по нескольким трубам, каждая из которых ведет к отдельному радиатору. Запорные вентили находятся на коллекторе.

Коллекторная система может работать в комплексе с любой другой. Например, к магистрали с теплой водой, выходящей из коллектора, могут быть подключены несколько радиаторов, соединенных между собой параллельно, с помощью однотрубной или двухтрубной системы. От выбранной системы и вида подключения зависит количество секций радиаторов отопления. Рассчитать их можно с помощью онлайн-калькулятора.

Правильная установка радиаторов отопления в нише

Бывает, что в многоквартирных домах предусмотрена ниша под старые чугунные радиаторы. Такой способ установки батарей отопления малоэффективен, но иногда нет других вариантов. Поэтому рассмотрим и его.

• Расстояние между боковыми и задней стенками ниши до радиатора должно быть минимум 5 см.
• Доступ воздуха снизу не должен быть затруднен, как и выход его сверху. Расстояние от нижней и верхней части радиатора до стенок должно быть более 10 см.

Если ниша сделана в парапете, расположенном вдоль стены, ее верхнюю часть лучше закрыть декоративной решеткой, а не сплошной накладкой.

Батарея в нише под окном должна быть расположена так, чтобы до подоконника оставалось расстояние. Оно должно быть в два раза больше того, насколько подоконник выступает от стены. Например, если подоконник выходит за стену на 15 см, расстояние от него до ниши должно составлять 10 см.

Радиатор в нише под окном нужно располагать так, чтобы обеспечить хорошую конвекцию воздуха. Между его верхом и краем ниши должно быть минимум 10 см.

Как правильно установить батарею под окном

Через окна происходят самые большие потери тепла. Поэтому правильная установка батареи под окном особенно важна.

• Радиатор должен быть расположен точно посредине окна – так он будет отсекать холодный воздух и не даст ему распространиться по квартире.
• Высота установки радиатора от пола должна составлять 5-10 см. Если промежуток будет больше – образуется прослойка холодного воздуха. Если меньше – под батареей будет сложно убирать.
• Расстояние от стены должно быть не менее 5 см, чтобы не затруднять конвекцию воздуха. Иначе батарея будет обогревать стену здания, а не помещение.

Для радиаторов без отсекателя воздуха минимальное расстояние до подоконника — 10 см плюс 3 см за каждый 1 см выступа. Установка радиаторов отопления под окном впритык к подоконнику помешает конвекции воздуха. А это приведет к снижению теплоотдачи.

Если расстояние между окном и полом слишком мало и не получится соблюсти описанные выше нормы, лучше поставить низкий радиатор с большим количеством секций. Так можно избежать чрезмерных потерь тепла и более эффективно обогреть помещение.

Подробнее о вопросе обустройства ниши вы можете прочитать в статье «Как правильно утопить батареи в стену без потерь тепла»

Установка радиатора на стене

Это стандартный тип расположения радиаторов в многоквартирных домах. Нормы установки батарей отопления в квартире такие же, как в частном доме и довольно просты:

• Расстояние до стены не менее 3-5 см.
• Расстояние от пола до радиатора – 5-10 см.

Эксперт отвечает на ваши вопросы

Как лучше установить батареи в нишу или на стену?

Если вы хотите спрятать радиатор, то лучше установить его в нише. Но учтите, что она должна быть сделана по правилам, в ней лучше всего установить теплоотражающий экран.

Когда вы сделаете нишу в наружной стене, вы уменьшите ее толщину. Если дом или квартира плохо утеплены снаружи, то это приведет к потерям тепла. К тому же, тонкая стенка не выдержит тяжелую батарею.

Нужна ли ниша для радиаторов отопления? Нужна ли ниша под батарею?

Как таковой, необходимости в нише нет. С ее помощью можно спрятать радиатор, а сверху поставить декоративную решетку.

Куда ставить батареи если в доме стоят большие окна?

Если вы имеете в виду окна, которые начинаются от пола, то нужно ставить его прямо перед окном (см. фото). Если окна нормальной высоты, но широкие, панорамные, нужно установить радиаторы под ними. Просто их количество будет больше. Рассчитайте так, чтобы на каждые 2 погонных метра окна приходился один радиатор.

Как правильно расположить радиаторы отопления в частном доме?

Правила установки одни и те же как для частного дома, так и для квартиры. Единственное отличие – большое количество наружных стен. Постарайтесь сделать разводку так, чтобы все батареи стояли вдоль них.

Больше всего потерь тепла происходит в углах, где сходятся две наружные стены. там обязательно стоит установить радиатор. Пусть небольшой, на 3-4 секции, но он необходим.

Зачем ставят батареи в угол?

Так делают только в тех углах, где сходятся две наружные стенки. Получается, что на небольшом участке есть большая площадь стен, через которых уходит тепло. И эти потери нужно как-то компенсировать.

Как правильно установить батареи под пластиковыми окнами?

Нет никакой разницы, под какими окнами вы будете их ставить – пластиковыми или деревянными. Нужно только правильно рассчитать количество секций. Чем меньше площадь окна и больше количество камер, тем меньше тепла через него уходит.

Нужно ли ставить радиаторы отопления вровень с краем подоконника?

Если у вас подоконник не выходит за край стены, это сделать можно. Но представьте себе, насколько некрасиво такое расположение будет смотреться? К тому же, чем ниже расположен радиатор, тем равномернее прогревается помещение.

Если вы хотите задать свой вопрос – сделайте это в комментариях.

Общие правила установки для всех типов размещения

Доступ воздуха к радиатору не должен быть затруднен, поэтому его нужно размещать там, где не планируется установка мебели.

Радиатор должен быть закреплен строго вертикально без отклонений и перекосов от горизонтали.

Батареи нужно устанавливать только на наружных стенах здания, чтобы отсекать охлажденный воздух.

Стенку за радиатором желательно оклеить металлизированной термоизоляцией. За счет этого батарея будет греть воздух в комнате, а не стену. Металлизированное покрытие будет отражать ИК (инфракрасное) излучение в помещение.

Перед выбором радиатора проведите замеры с учетом всех допусков и зазоров, и только тогда определяйте модель.

Батареи с большим количеством отсекателей воздуха более эффективны.

Если вы хотите установить радиатор отопления своими руками, вам будет полезно посмотреть это видео:

Как правильно установить алюминиевую и чугунную батарею отопления в доме

Эффективность автономной системы отопления зависит от правильного выбора и подключения отопительных приборов.

Монтаж радиаторов в многоквартирном доме лучше доверить сантехнику, который ответит за качество работы и возможные протечки.

Установка батарей в частном доме возможна и без участия мастера. Изучив и выбрав схему подключения, можно самостоятельно установить радиаторы в отопление частного дома.

Содержание статьи:

Комфортное проживание зависит от грамотного монтажа отопительных приборов.

При установке своими руками, обратите внимание на следующие моменты:

• соблюдение правил монтажа;
• соблюдение последовательности подключения элементов: трубы, арматура, котел, бойлер из нержавейки (как сделать своими руками) и насос);
• выбор оборудования и комплектующих;
• расположение приборов.

Предварительная планировка

Существуют правила установки радиаторов в частном доме.

Они не являются обязательными требованиями, но способны улучшить работу батареи:

• радиатор крепится на 10-15 см от пола;
• расстояние до подоконника – не меньше 10 см;
• батарея монтируется на расстоянии 2 см от стен.

ВАЖНО! Несоблюдение этих правил может повлечь потери тепла, запотевание окон, порчу стенового покрытия.

При планировании мест установки учитывают наличие и количество окон в комнате. Монтаж радиатора под окном создаст тепловую завесу против холода, который поступает от проёма.

Если в комнате несколько окон, то батареи устанавливаются под каждым.

А что вы знаете про устройство и принцип работы гидроаккумулятора для системы водоснабжения? Подробное описание технических характеристик различных гидробаков с мембраной прочитайте в полезной статье.

Какой нужен расширитель для монтажа труб из сшитого полиэтилена написано на этой странице.

Обратите внимание на планировку помещений – в угловых комнатах устанавливается дополнительный отопительный прибор.

Степень прогрева помещений зависит от многих факторов: расположение, количество окон, близость входной двери, назначение помещения.

Для поддержания комфортного микроклимата в каждой комнате предусматриваем регулировку нагрева батарей.

Радиаторы комплектуются автоматическими или ручными регуляторами.

ВНИМАНИЕ! Повысить теплоотдачу батареи можно, установив сзади отражатель тепла или нанеся на стену специальное отражающее покрытие.

Варианты разводки

Монтаж батарей в частном доме осуществляют по двум схемам:

• однотрубной;
• двухтрубной.

Однотрубный вариант применяют в двух или трех этажном доме.

Теплоноситель (про использование антифриза в системе отопления написано в этой статье) подаётся по центральной магистрали до последнего этажа.

Проходя через батареи сверху вниз, вода поступает к котлу.

У такой схемы есть достоинства:

• минимальные стоимость и затраты на материалы;
• относительно простой монтаж;
• схема совместима с теплыми полами и радиаторами разных типов;
• разводка и монтаж не зависят от планировки комнат;
• одна труба улучшает эстетику помещения.

Несмотря на очевидные достоинства, схема обладает рядом недостатков:

• сложные гидро- и теплорасчёты (как правильно установить гидроаккумулятор на отопление написано тут);
• нельзя регулировать теплоотдачу отдельного прибора;
• большие теплопотери;
• движение теплоносителя требует повышения давления (как продавить воздушную пробку в системе отопления написано здесь).

ВНИМАНИЕ! Затруднения с циркуляцией воды по однотрубной схеме решаются установкой циркуляционного насоса без байпаса (написано на этой странице).

Двухтрубный вариант предполагает параллельное подключение радиаторов.

А вам известно, как сделать расчет элеваторного узла системы отопления? Что это такое и для чего он нужен прочитайте в полезной статье.

Про монтаж труб из сшитого полиэтилена Бир Пекс написано здесь.

На странице: посмотрите видео, как пользоваться сантехническим тросом.

В этом случае в конструкции присутствуют две ветки: прямая и обратная.

По прямой трубе в батарею поступает горячая вода, а по обратке уходит охлаждённый теплоноситель. Обе ветки соединяются в конечной точке отопления.

По сравнению с однотрубной схемой, эта имеет два преимущества:

1. Теплоотдача каждого прибора регулируется отдельно;
2. В случаях аварий и плановых работ, отопление продолжает функционировать. Обе ветки перекрываются непосредственно у каждой батареи.

Из недостатков выделяют:

• высокую стоимость,
• длительность монтажа.

Выбор разводки труб зависит от особенностей дома и предпочтений владельца. Стоит помнить, что регулировка теплоотдачи, компенсирует затраты на монтаж и материалы.

Способы подключения

Кроме схем разводки, используют разные варианты подключения радиаторов к трубопроводу.

• Одностороннее подключение (боковое).

  При таком подключении прямая и обратная ветки подключаются с одной стороны батареи.

  Достигается равномерное нагревание каждого элемента радиатора при небольшом объёме воды.

  Используется в многоэтажках с большим числом батарей.

ПОЛЕЗНО ЗНАТЬ. Число секций в радиаторе не должно превышать 12 штук.

Длинные радиаторы, при одностороннем подключении, прогреваются хуже.

Это снижает эффективность теплоотдачи.

• Перекрестное подключение (диагональное). Подключаются отопительные приборы, в составе которых от 12 секций.

  Прямая и обратные трубы подключаются с разных сторон батареи: прямая сверху, обратка снизу.

  Подключенные таким способом радиаторы, прогреваются по всему объёму.

  Это увеличивает теплоотдачу и повышает эффективность работы прибора.

• Нижнее подключение. Другое название – «ленинградка».

  Применяется при монтаже скрытого трубопровода, при котором трубы отопления укладываются под поверхность пола.

  Прямая и обратная трубы подключены к нижним патрубкам радиатора, но с противоположных сторон.

Монтаж радиаторов

Установка радиатора в систему отопления частного дома – дело для профессионального сантехника.

Монтаж можно осуществить и самостоятельно, зная способы подключения, прочитав инструкции к радиатору и соблюдая технологию.

Если работа выполнена грамотно и обеспечена герметичность соединений, то с радиатором не возникнет проблем.

Установка прибора своими руками позволит минимизировать расходы.

Соблюдаем последовательность действий при монтаже радиаторов:

1. Демонтаж старой батареи (если необходимо). Для этого перекрываем запорную арматуру;
2. Размечаем место, где установим прибор.Кронштейны крепим в соответствии с материалом стен.

   Для радиатора, состоящего из секций в количестве от 2 до 10, достаточно двух кронштейнов.

   Приборы с большим количеством секций тяжелее, поэтому устанавливаем три кронштейна;

3. Подготавливаем батарею. Заглушаем неиспользуемые выходы кранами Маевского и запорными колпачками. Элементы собираются на сантехническом льне, пропитанном силиконовым клеем-герметиком.

   На левую резьбу наматываем лён против часовой стрелки, на правую – по часовой;

   ВНИМАНИЕ! Два патрубка имеют правую резьбу, а два – левую.

4. Монтируем запорную шаровую арматуру на трубы;
5. Устанавливаем батарею на кронштейны и соединяем с запорной арматурой. Соединения герметизируем сантехническим льном;
6. Проводим пробный пуск воды.

Алюминиевые, биметаллические и чугунные

Прогресс не стоит на месте. Производители продвигают батареи из новейших материалов:

• супер лёгкие из алюминия,
• биметаллические.

Но, несмотря на это, классические чугунные радиаторы не сдают позиций.

Материал долго сохраняет тепло, что снижает затраты топлива.

Технологии позволили отливать приборы современных форм.

Установка таких батарей имеет специфику:

• перед установкой, батарея разбирается, регулируются ниппели.

  Чтобы избежать перекоса, верхний и нижний ниппели развинчивают одновременно;

• собираем секции в обратной последовательности.

  Собранный радиатор опрессовываем. Если появляется протечка, то регулируем соответствующий ниппель;

• деревянные стены не выдержат веса чугунной батареи.

  В деревянный частный дом устанавливаются приборы с напольными опорами. В кирпич или панели закрепляем кронштейны и вешаем на них чугунный радиатор;

• монтируем радиатор с байпасом (что это такое) и краном Маевского.

  Необходимо предусмотреть запорную арматуру и циркуляционный насос (как работает в системе отопления), которая перекроет отопительный прибор в случае аварии или ремонта.

Монтаж в трубопровод осуществляется при помощи резьбовых сгонов, обеспечивая герметичность сантехническим льном с герметиком или масляной краской.

Не рекомендуется использовать сварку в деревянном доме.

Подготавливаем необходимые материалы и комплектующие. Смонтировать радиатор в отопление частного дома можно самостоятельно.

Прежде, чем приступить к работам, определяемся с вариантом разводки, способом подключения. В процессе работы соблюдаем инструкции и технологию монтажа.

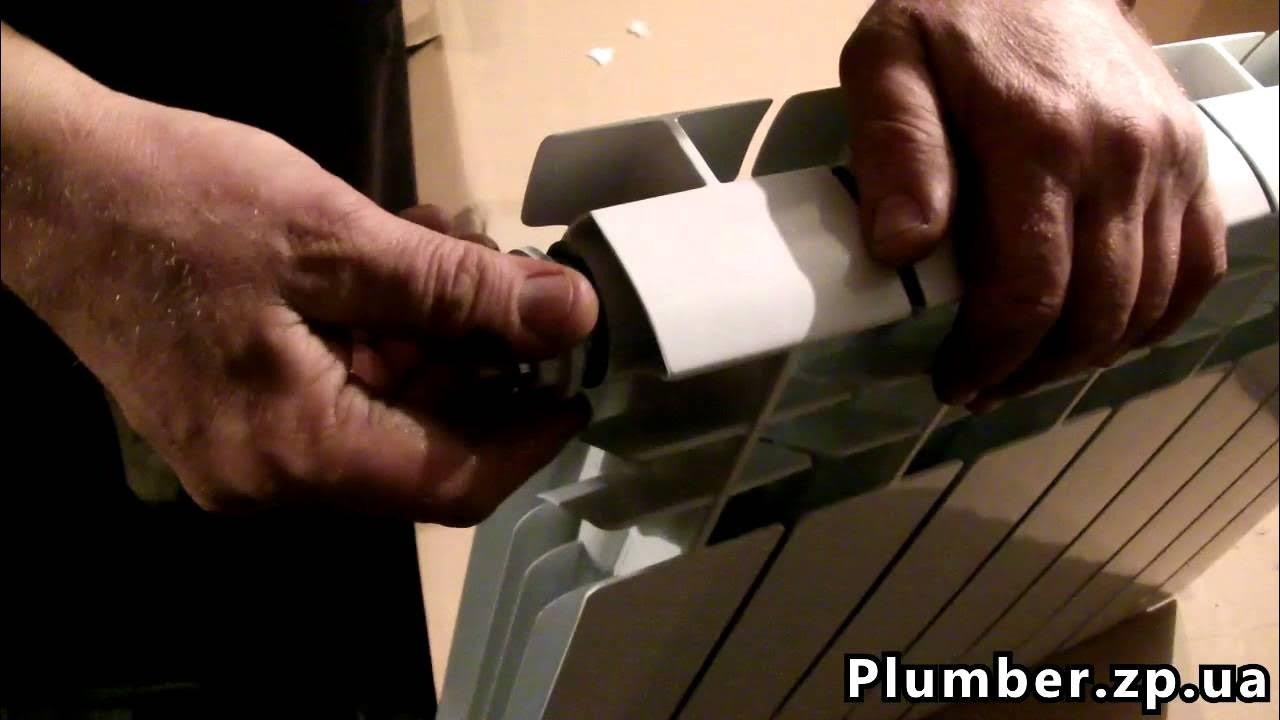

Предлагаем посмотреть видеоурок по сборке и установке алюминиевой батареи в систему отопления.

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

Подписывайтесь на обновления по E-Mail:

Расскажите друзьям!

Установка радиаторов отопления своими руками: как провести монтаж радиаторов

Комфортную температуру воздуха внутри жилых помещений обеспечивают разнообразные системы отопления. Основу подавляющего большинства отопительных концепций составляют специальные устройства теплоотдачи, в быту называемые батареями. Их установку можно провести собственноручно, если знать нюансы работы.

Мы собрали и систематизировали для вас всю информацию о вариантах и способах подключения. С учетом наших рекомендаций установка батарей отопления своими руками будет проведена без малейших затруднений. Без проблем с нею справятся все читатели представленной нами статьи.

Подробное описание вариантов и технологий подключения дополнено наглядными схемами, фото-подборками, видео-инструкциями.

Параметры отопления для выбора приборов

Понять, какие конструкции батарей нужны, помогут первоначальные знания о режимах и условиях работы отопительных приборов.

Ниже конспективно изложена информация о важных при выборе батарей параметрах систем отопления:

1. Внутренне давление. Значение, необходимое для грамотного выбора прибора, способного выдержать давление в отопительном контуре:

• Частный дом (автономная) = 1,5-2 атм.
• Частный дом (централизованная) = 2-4 атм.
• 5-этажный дом (централизованная и автономная) = 2-4 атм.
• 9-этажный дом (централизованная и автономная) = 5-7 атм.
• Дом свыше 9 этажей (автономная) = 5-7 атм.
• Дом свыше 9 этажей (централизованная) = 7-10 атм.

Если технические возможности батареи ниже давления в отопительном контуре, есть вероятность разгерметизации прибора с прочими негативными последствиями.

2. Допустимая температура нагрева. Характеристика, обозначающая верхний предел температуры, при превышении которого батарея может выйти из строя:

• Автономная = до 90⁰С.
• Централизованная с разводкой из пластика = до 90⁰С.
• Централизованная со стальной разводкой = до 95⁰С.

Эксплуатация с нарушением температурного режима приводит к оплавлению уплотнителей, деформации и потере герметичности прибора.

3. Степень загрязненности теплоносителя. Параметр, интересующий в основном владельцев автономных систем отопления и водоснабженияя:

• Автономная частного дома = высокая, средняя, низкая при установке фильтров.
• Автономная многоэтажного дома = высокая, средняя, назкая при установке системы фильтров.
• Централизованная = низкая, в редких случаях средняя.

Вода, поставляемая централизованными сетями в коммунальные системы отопления проходит комплексную очистку. Содержание песчаной и глинистой взвеси в воде, добываемой из частных скважин, колодцев, открытых источников, может превышать допустимый лимит.

Традиционные места установки батарей

Для дальнейшего выбора конструкций батарей требуется определить точки установки отопительных приборов. Размещают их в местах наибольшего проникновения холода. Так поступают, чтобы минимизировать влияние сквозняков на микроклимат помещений. Еще ориентируются на то, чтобы гарантировать доступность с целью периодического обслуживания.

Зоны расположения батарей:

• Подоконные ниши. Самое распространенное место расположение приборов отопления.
• Протяженные межоконные пространства. Один из популярных дополнительных вариантов.
• Углы и “слепые” стены угловых комнат. Применяется для усиления обогрева помещений с увеличенными теплопотерями из-за интенсивного воздействия ветров.
• Санузлы, кладовые, ванные, одна или две стороны которых совмещены с капитальной несущей стеной.
• Неотапливаемые подъезды, прихожие частных домов.
• Квартирные коридоры первых этажей многоэтажек.

Современные исполнения отопительных приборов умещаются под балконной дверью или входом в лоджию.

Пример расположения отопительных радиаторов в одном доме:

Конструктивная специфика приборов отопления

Конструктивно батареи подразделяются на группы, это радиаторы, конвекторы и регистры.

Обзор востребованных приборов отопления

Радиатор – самый распространенный вид. Это отопительный прибор, состоящий из вертикальных отдельных отсеков-секций. В классических разборных изделиях секции – самостоятельные рабочие элементы. Они стыкуются в необходимом количестве с применением резьбовых внутренних соединений. Такая схема сборки придает батареям универсальность.

Перед тем, как установить, возможно, скомплектовать радиатор отопления, требуется выполнить расчет в соответствии с необходимой тепловой мощностью. Согласно расчетам подбирается количество секций сборных батарей. Горизонтальные полости радиаторов, получаемые при соединении секций, называются коллекторами. Верхним и нижним.

Современные технологии освоили изготовление менее универсальных, но более надежных неразборных радиаторов с использование методов сварки и цельного литья. В них отсутствуют стыки и уплотнения, характерные для разборных радиаторов. Дизайн – на любой вкус.

Конвектор – цельный отопительный прибор из трубчатого или полостного теплообменника с рядами теплоотводящих ребер. Конвекторы выпускаются в следующих вариантах исполнения:

• Настенные.
• Напольные (канальные)
• Плинтусные.

Регистр – неразборный отопительный прибор из прямых гладких горизонтальных труб, скомпонованных и объединенных определенным образом.

Подробно о разновидностях радиаторов

Радиаторы различаются по применяемому для их изготовления материалу.

Рынок отопительных приборов может предложить:

1. Радиаторы чугунные. Родоначальники батарей этой группы. Относительно недорогие. Выдерживают каждый из режимов работы. Служат до 50 лет. Основной недостаток – имеют большой вес, который, однако, помогает долго удерживать тепло при отключении отопления.
2. Радиаторы стальные. Такие батареи представляют собой конструкции из стальных труб. Они работают в любых условиях, но менее долговечны чугунных собратьев. Обладают низкой теплоотдачей.
3. Радиаторы алюминиевые. Выполненные из легкого эстетичного материала, эти батареи отдают тепло лучше всех. Они стойки ко всем рабочим температурам, но боятся гидроударов. Алюминий очень требователен к качеству теплоносителя.
4. Радиаторы биметаллические. Стальные внутренности, облеченные в алюминий – этим сказано все. Основные характеристики, как у стальных, теплоотдача – почти как у алюминиевых. Цена – кусается.
5. Радиаторы медные. Это – «вечные» излучатели теплоты хоть для каких помещений. Единственный и самый существенный их минус – сверхвысокая стоимость.
6. Радиаторы пластиковые. Новшество в семействе радиаторов. Пока они подходят лишь для систем автономного отопления частных домов с теплоносителем, разогретым не более 80⁰С.

Самые чувствительные к условиям эксплуатации алюминиевые приборы. Эти радиаторы надежно служат лишь 15 лет. Их использование возможно только в системах автономного отопления.

Внешне популярные модели радиаторов из разных материалов похожи:

Характеристика конвекторной разновидности

Конвекторы значительно уступают в теплоотдаче радиаторам, но в некоторых случаях удачно дополняют или заменяют их:

1. Конвекторы настенные. Батареи в этом исполнении изготавливаются обычно из стали, поэтому дешевы. Они неустойчивы к гидроударам, и их использование в централизованных системах отопления нежелательно.

А вот сделанные в виде труб, ощетинившихся пластинами – такие батареи подойдут только для установки в подсобных помещениях.

2. Конвекторы напольные (канальные). Отличное решение для создания тепловой завесы у дверей балкона или лоджии. Выполненные из прочных коррозионно-устойчивых материалов, они неприхотливы к требованиям эксплуатации.

3. Конвекторы плинтусные. Способные работать во всех условиях и режимах, эти батареи как нельзя лучше подойдут для создания микроклимата там, где все другие отопители будут выглядеть громоздко.

Плинтусный тип уместен в санузлах и кладовых, прилегающих к холодным уличным стенам и неотапливаемым подъездам.

Краткое описание регистров отопления

Когда-то батареи этой группы изготавливались кустарно при помощи обычной сварки. Регистры могут применяться в любых системах отопления, но из-за своей неказистой внешности используются, в основном, во вспомогательных помещениях: гаражах, кладовых, подвалах. Иногда их можно увидеть в подъездах старых многоэтажек.

Современные производители «положили глаз» на эту группу отопительных приборов.

Расчет тепловой мощности батарей

Этап предварительного отбора батарей закончен, можно переходить к расчету требуемой от них тепловой мощности. За основу вычислений берется относительная мощность 100 Вт для обогрева 1 м² нормативного помещения.

Полная формула включает в себя множество поправочных коэффициентов и выглядит так:

Q = ( 100 x S ) x R x K x U x T x H x W x G x X x Y x Z,

где:

S = площадь отапливаемого помещения, где:

R – добавочный параметр для комнат, ориентированных на восток или на север = 1,1;

K – поправка на наличие внешних стен в комнате:

одна = 1,0; две = 1,2; три = 1,3;

четыре = 1,4;

U – коэффициент утепленности уличных стен:

низкая = 1,27 (без утепления); средняя = 1,0 (штукатурка, поверхностная теплоизоляция);

высокая = 0,85 (утепление, выполненное по спецрасчету);

T – погодный показатель периода наименьших температур в ⁰С:

до -10 = 0,7; до -15 = 0,9; до -20 = 1,0; до -25 = 1,1; до -35 = 1,3;

ниже -35 = 1,5;

H – индекс высоты потолка в метрах:

до 2,7 = 1,0; до 3 = 1,05; до 3,5 = 1,1;

до 4 = 1,15;

W – характеристика помещения, расположенного этажом выше:

неотапливаемое и неутепленное = 1,0 (холодный чердак); неотапливаемое, но утепленное = 0,9 (чердак с утепленной крышей);

отапливаемое = 0,8.

G – степень качества окон:

серийные деревянные рамы = 1,27; рамы со стеклопакетом одинарным = 1,0;

рамы со стеклопакетом двойным = 0,85;

X – отношение площади оконных проемов к площади комнаты:

до 0,1 = 0,8; до 0,2 = 0,9; до 0,3 = 1,0; до 0,4 = 1,1;

до 0,5 = 1,2;

Y – значение открытости поверхности батарей:

полностью открыты = 0,9; прикрыты подоконником = 1,0; заслонены горизонтальным выступом стены = 1,07; прикрыты подоконником и фронтальным кожухом = 1,12;

заграждены со всех сторон = 1,2;

Z – эффективность подключения батарей (1,0 ÷ 1,13; подробнее см.раздел ниже).

Расчетное значение необходимо умножить на условный коэффициент 1,15. Он обеспечит некоторый запас тепла для возможности более точной настройки приборов на работу в низкотемпературном режиме.

Эффективные способы подключения

Прежде чем продолжить изучение, как правильно выбрать, установить и подключить радиаторы отопления и другие отопительные приборы, необходимо рассмотреть два основных вида разводки труб существующих систем отопления. Они различаются принципами организации подачи теплоносителя в батареи и возврата его в систему.

На практике труба, подающая тепло, именуется «подача». Труба, возвращающая теплоноситель – «обратка». Вертикальная труба разводки (подача или обратка) называется «стояк».

Традиционные варианты разводки:

• Однотрубная. Разводка устроена так, что роль подачи и обратки играет одна труба. Батареи в нее «врезаются» последовательно. Теплоноситель обходит отопительные приборы по порядку их подключения.
• Двухтрубная. В двухтрубной разводке одна труба – подача, другая – обратка. При таком варианте отопительные приборы батареи присоединяются одновременно к обеим трубам, параллельно друг другу. Теплоноситель циркулирует по всем батареям одновременно.

От вариантов присоединения отопительных приборов зависит коэффициент «Z» в формуле расчета тепловой мощности.

Наиболее широко применяемые на практике способы подключения:

Способ №1. По диагонали. Z = 1,0.

Такой порядок подключения – самый эффективный, особенно если система отопления работает плохо. Теплоноситель поступает в батарею с одной стороны сверху, проходит через всю внутреннюю полость и выходит снизу с другой стороны.

Тепловая энергия передается всей поверхности отопительного прибора. Для радиаторов длиной более 12 секций этот способ рекомендуется настоятельно.

Способ №2.sС боковой стороны (сверху – вход, снизу – выход). Z = 1,03.

До недавнего времени – самый распространенный прием подключения батарей. Он удобен при монтаже из-за малой протяженности подключений.

Для радиаторов до 12 секций, почти не уступает по теплоотдаче диагональному способу подключения. Но это – в отлажено действующих системах отопления. Если системы функционируют вяло, горячий теплоноситель не будет достигать конечных отсеков радиаторов.

Способ №3. Снизу с двух сторон. Z = 1,13.

Несмотря на наименьшую эффективность, этот метод подключения быстро прижился в новом строительстве, благодаря пластиковым трубам. Разводки систем отопления монтируются в полу, и не омрачают дизайн помещений. При правильно настроенных системах отопления, все части батарей получают равномерный нагрев.

Завершающий этап выбора батарей

Окончательная стадия выбора базируется на полученных результатах требуемых от отопительных приборов мощностей. Готовые цельные конструкции радиаторов, конвекторов или регистров подбираются во время покупки.

Из заводских паспортов изделий видны данные об их тепловой мощности. При приобретении батарей учитываются особенности мест установки (например, возможные габариты прибора).

Неразборные радиаторы и регистры с индивидуальными параметрами специализированные организации изготавливают под заказ. Разборные радиаторы следует присматривать по количеству секций, опираясь на их суммарную тепловую мощность.

Примерные отдельные мощности стандартных 500 мм секций из разных материалов (Ватт при теплоносителе в 70⁰С):

• Чугунных = 160; • Стальных трубчатых = 85; • Алюминиевых = 200;

• Биметаллических = 180.

Мощность разборных радиаторов регулируется присоединением дополнительных или отсоединением излишних секций. При выборе батарей различных конструкций для одного помещения, правильнее начать их подбор с изделий неразборных.

Общие советы по установке батарей разных групп

Рекомендуется использовать для отопления приборы, оснащенные автоматическими и механическими воздухоотводчиками. Для других конструкций отопителей – крайняя верхняя точка со стороны, противоположной входу теплоносителя.

Также предлагается устанавливать между батареей и наружной стеной теплоотражающий экран. Для его изготовления можно обратить внимание на современные теплоотражающие материалы изоспан, пенофол, алюфом.

При закреплении отопительных приборов по месту не допускается их отклонение от горизонтального уровня. Разрешается до 1 см приподнимать сторону с воздухоотводчиком для лучшего сбора и выпуска воздуха.

При подключении отопительных приборов к системам со стояками, центры входных отверстий батарей должны быть не выше центров отводов от труб подачи. Если при присоединении к стоякам предполагается оснащение тепловых узлов кранами или приборами для регулировки температуры, в однотрубных отопительных системах дополнительно необходима установка байпасов при их отсутствии.

Байпас – это перемычка, параллельная подключению батареи. Этот элемент позволяет организовать управление работой отопительного прибора. Он представляет собой отрезок трубы, соединяющий вход и выход батареи. Диаметр трубы перемычки должен быть на один типоразмер меньше, чем у трубы стояка. В двухтрубных системах отопления установка байпасов не требуется.

Из-за сильно отличающихся коэффициентов расширения материалов, не рекомендуется подключать батареи с помощью пластиковой подводки к разводке из стальных труб. И наоборот, основная пластиковая разводка исключает переход на стальные детали присоединения.

До окончания монтажа желательно упаковочную оболочку с батарей стальных, алюминиевых и биметаллических не снимать во избежание их механического повреждения.

Подготовка разборных радиаторов к установке

Если приобретенные разборные батареи не обладают расчетными параметрами, следует произвести их доработку, отсоединяя лишние секции или добавляя до желаемого количества. Между собой отсеки радиаторов стягиваются при помощи сантехнических ниппелей через круглые герметизирующие прокладки.

Ниппель – короткая толстостенная трубка с наружной резьбой. На половину – правой, на половину – левой. Внутри трубки по всей длине располагаются два противоположных продольных технологических выступа.

Радиаторный ключ можно заменить зубилом подходящей длины, с шириной жала, достаточной для уверенного зацепа выступов ниппеля. Роль воротка сыграет разводной трубный ключ. В конструкции разборного радиатора присутствует левая резьба.

Для правильного восприятия направления вращения выкручивать или закручивать ниппели рекомендуется, вставляя ключ или зубило в отверстия секций, где резьба правая. Чтобы избежать перекосов деталей, отверстия нужно чередовать через оборот-другой инструмента.

Закрепление разборных радиаторов по месту

Радиаторы разборные навешиваются на специальные кронштейны. Наиболее надежны дугообразные крюки, вмонтированные в капитальные стены помещений. При этом должны обеспечиваться расстояния:

• от пола = 6-12 см, достаточные для уборки и обогрева низа стены, • до подоконника не менее 7 см для обеспечения эффективной конвекции,

• от теплоотражающего экрана или от стены = 3-5 см.

Кронштейны монтируются таким образом, чтобы попадать в межсекционное пространство радиаторов. По неписаному правилу при навешивании батарей торцевые пробки с правой резьбой должны быть справа, с левой резьбой – слева.

Разметка для крюков выполняется в следующем порядке:

1. Чертится вертикальная линия осевого центра радиатора (при установке батареи под окном, чаще всего – это и его центр) длиной не менее высоты батареи.
2. Измеряется расстояние между промежутками первой-второй секции радиатора и последней-предпоследней.
3. Проводится горизонтальная линия, соответствующая центру верхнего коллектора радиатора, длиной не менее измеренного расстояния (с учетом общих советов, изложенных выше).
4. Само расстояние откладывается вправо-влево на проведенной горизонтальной линии симметрично относительно линии осевого центра. Полученные две точки – это места для верхних крюков. Они будут держать вес конструкции.
5. От точки пересечения линий горизонтали и осевого центра вертикально вниз откладывается расстояние, равное межцентровому расстоянию коллекторов (стандартно – это 500 мм).
6. Через намеченную точку проводится горизонтальная линия, соответствующая центру нижнего коллектора радиатора.
7. Измеренное в пункте 2 расстояние откладывается вправо-влево на проведенной горизонтальной линии симметрично относительно линии осевого центра. Полученные две точки – это места для нижних крюков. Они будут обеспечивать неподвижность конструкции.
8. В намеченных точках сверлятся отверстия под дюбели, в которые заворачиваются кронштейны с резьбой или забиваются крюки с гладкими стержнями.

Процесс сверления описан для чугунных и биметаллических отопительных приборов, имеющих не более 10 секций, и алюминиевых радиаторов, состоящих не более чем из 12 секций. При большем размере батарей в районе центра сверху и снизу следует добавить по крюку.

Закрепление по месту неразборных видов

Кронштейны для установки неразборных радиаторов обычно входят в комплект изделий. Последовательность разметки точек крепления кронштейнов для навешивания этих батарей описывается в приложенной схеме монтажа. Порядок действий напоминает расписанный для радиаторов разборных.

Выбор кронштейнов для закрепления конвекторов разнообразен. Он обусловлен расположением отопительного прибора.

По аналогии с разборными радиаторами отопительные регистры навешиваются на дугообразные крюки, неподвижно заделанные в стены. Общее количество кронштейнов стандартно равно четырем (два – держат верхнюю трубу, два – нижнюю). Для нетяжелых регистров возможно применение держателей для труб соответствующего диаметра с хомутами.

Подключение батарей к системам отопления

В работах по подключению желательно использовать динамометрический инструмент. Необходимые усилия затяжки прописаны в паспортах приобретаемых отопительных приборов. Для создания герметичности резьбовых соединений понадобится фторопластовый уплотнительный материал, коротко называемый «лента ФУМ», и сантехнический лен.

Если соединения батарей с разводкой системы отопления осуществляются пластиковой подводкой, дополнительно будут нужны:

• Аппарат сварки полипропиленовых деталей.
• Или обжимное приспособление для металлопластиковых труб.

При решении управлять нагревом батарей, приобретаются краны или терморегулирующие приборы. Некоторые готовые конструкции сразу оборудуются встроенными терморегуляторами.

Требуемое количество трубы для подводки, комплектация соединительными деталями (фитингами) зависят от вариантов присоединения к системе отопления и выясняются после закрепления батарей по месту. Приемы подключения «по диагонали», «с боковой стороны» или «снизу с двух сторон» определяются на стадии расчета тепловой мощности устанавливаемых отопительных приборов.

Один из вариантов сборки и установки неразборного радиатора. Предварительный этап – покупка самого прибора и запорной арматуры.

Когда все подготовлено, сначала присоединяем арматуру, устанавливаем переходники, а затем подвешиваем радиаторы к стене под окном по следующей схеме:

Выяснив, как грамотно установить радиатор отопления, можно без опасений приступать к ответственной работе. Перед монтажом приборов места их расположения должны быть отремонтированы и оштукатурены.

О том, как производится замена приборов отопления, вы сможете узнать из другой популярной статьи нашего сайта.

Выводы и полезное видео по теме

Ролик наглядно демонстрирует варианты подключения:

Видео-урок по установке радиаторов:

Специфика обвязки батарей полипропиленом:

Глубоко верится, что полученные из статьи знания сделают монтаж любой конструкции радиатора отопления, конвектора или регистра своими руками доступным всякому хозяину. Главное в предстоящей работе – исключительная внимательность и ответственность на каждом шаге поставленной задачи.

Напишите о том, как вы сами или сантехники устанавливали батареи в вашем доме/квартире. Поделитесь, довольны ли вы работой приборов. Комментируйте, пожалуйста, в расположенном ниже блоке. Здесь же можно задать вопросы и сообщить полезные сведения.
