Светодиодная лента 12 вольт как подключить

Светодиодная лента представляет собой узкую и гибкую полосу, на которой расположены светодиоды и контролирующие ток резисторы. Лента, теоретически, может быть любой длины, допускается разрезание или наращивание. Обычно в продажу поступает 5-метровые отрезки. Светодиодная полоса находит широкое применение в различных дизайнерских решениях.

Проекты подсветки могут предусматривать использование ленты какой-то конкретной длины или многоцветного ее варианта (RGB). Подключение светодиодной ленты не вызывает особых сложностей, требуется соблюдать определенные рекомендации при выполнении этой работы, учитывающие тип подсветки, суммарную мощность, расчет запаса блоков питания и усилителей RGB.

Особенности работы LED лент от сети 220В

Светодиодные ленты заводского производства рассчитаны на подключение к сети постоянного тока напряжением 12в при помощи специального блока питания. Тем не менее, существует схема подключения к сети 220 вольт, требующая определенной доработки. Так как питающее напряжение светодиодов, расположенных на ленте меньше, чем 220в, то при прямом подключении к такому источнику произойдет пробой светодиодов и порча полосы в целом. Принципиальная схема запитывания предполагает:

лента длиной 5 м и рабочим напряжением 12в, режется на 20 отрезков;
напряжение сети 220в выпрямляется при помощи диодного моста (VD1-VD4);
отрезки ленты собираются между собой, таким образом, чтобы плюсовый выход отрезка соединялся с минусовым выходом последующего куска;
возможное мерцание сглаживают конденсатором (300в, 5-10 мф).

Требуется проверить величину протекающего тока по дорожкам ленты и если она больше допустимого в цепь включается резистор или добавляется еще отрезок ленты.

Подобный метод подключения описан в ознакомительных целях, и производить такие работы нежелательно, так как оголенные места пайки всех составляющих будут находиться под высоким напряжением и при эксплуатации ленты может произойти поражение электрическим током.

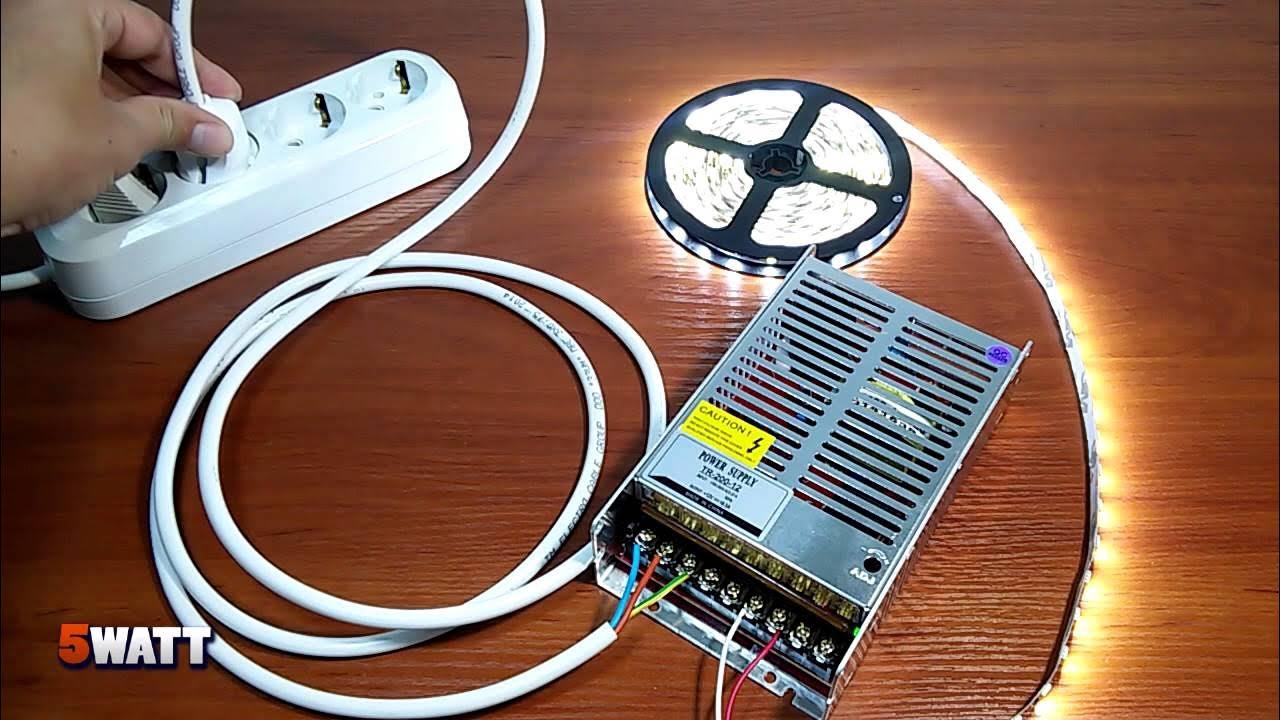

Подключение светодиодной ленты 12 вольт через блок питания

Все выпускаемые светодиодные ленты рассчитаны на напряжение 12 или 24в. В связи с этим правильное подключение возможно только через импульсный блок питания, который понижает напряжение и на выходе дает постоянный ток. Блок питания имеет маркировку + и – для корректного подключения. Продающиеся светодиодные полосы могут иметь разное количество светодиодов, соответственно имеют разную потребляемую мощность.

Мощность одного метра ленты зависит от количества и типа светодиодов. Например, светодиоды SMD 3528, в количестве 60 штук на одном метре, дают суммарную мощность – 4.8 Вт. Значит, 5-метровая лента потребляет 24 Вт. С учетом запаса по мощности необходим блок питания мощностью 32 Вт.

Как установить одноцветную ленту

Подключение одной одноцветной ленты, после подбора нужного блока питания, не вызывает сложностей. Стандартная полоса, длиной 5 метров подключается к двум отводам, выходящим из блока питания. На его корпусе нанесена маркировка полярности тока. Провода от блока питания припаиваются к специальным контактам, расположенным на ленте. Обязательно соблюдается полярность (контакты имеют маркировку + и −).

Пайка ведется паяльником малой мощности (например, паяльником для микросхем), чтобы не повредить материал ленты. Если необходимо, ветвь между блоком и лентой удлиняют, используя при этом жилы сечением 1.5 мм2. Обычно, красный провод, выходящий из блока питания, является плюсом, а синий или черный минусом.

Соединение двух одноцветных лент

Соединение двух лент одноцветного типа имеет свои особенности. Типичной ошибкой считается последовательное подключение двух светодиодных лент. То есть, к концу первой припаивается начало второй. При таком варианте монтажа вторая лента не будет светиться должным образом или произойдет перегрев токоведущих дорожек первой полосы, в результате светодиоды придут в негодность.

Для корректного подключения используют параллельное подключение двух светодиодных лент. Первая полоса соединяется так же, как и при одинарном монтаже. Для второй полосы подводят индивидуальные провода от блока питания. Понятно, что при этом используется удлиняющий провод. В результате каждая лента будет подключена отдельно.

Иногда монтаж подсветки потолка невозможен из-за габаритных размеров блока питания, рассчитанного для подключения двух лент, по причине того, что его невозможно поместить в межпотолочном пространстве. Тогда используют два блока питания подходящей мощности, к каждому из которых подводится отдельная линия сети 220в. В дальнейшем присоединение светодиодных полос производят так же, как и в случае с одной лентой.

Схема подключения светодиодной ленты RGB

Лента типа RGB представляет собой полосу, которая может давать различный цвет излучения или его вариации. В отличие от подключения одноцветных лент, она имеет в своей схеме монтажа контроллер, который управляет каждым отдельным цветом. Сама поверхность полосы содержит четыре участка контактов, к которым припаиваются соответствующие провода, идущие от контроллера.

От контроллера выходят четыре провода:

R (красный);
G (зеленый);
B (синий);
V+ (или иное обозначение), который теоретически выполняет одну и ту же функцию.

Выводы с обозначением цвета на контроллере, подключаются к клеммной колодке, которая содержит провода соответствующего цвета. То есть, красный провод идет к выходу R, зеленый к выходу G, синий к выходу B.

Принцип монтажа при подключении RGB светодиодной ленты состоит в следующем: к сети 220в подключается блок питания (требуемой мощности), выводы блока питания соединяются с контроллером, учитывая полярность. Провода, выходящие от контроллера (4 штуки), припаивают к светодиодной ленте, таким образом, чтобы красный провод был подсоединен к соответствующему контакту, маркированному на ленте.

Подключение двух светодиодных цветных лент

Так же, как и в случае монтажа двух одноцветных лент, требуется рассчитать мощность блока питания и контроллера RGB. Стандартные полосы длиной 5 метров рассчитаны на отдельное подключение и к блоку питания и к контроллеру. То есть предполагается параллельное соединение, при котором каждая светодиодная лента получает отдельное присоединение выводов, идущих от контроллера. На практике приходится сталкиваться с тем, что проект освещения требует использование блока и контроллера с большими габаритными размерами и его не всегда удается разместить в нишах потолка. В этом случае используют следующую схему соединения:

первая лента подключена к отдельному блоку питания и контроллеру,
вторая лента подсоединяется к своему блоку и усилителю RGB.

Сам усилитель соединяют со вторым блоком питания, соответственно маркировке полюсов. При таком варианте каждая полоса со светодиодами получает отдельный контроллер RGB.

Использование совместно с диммером

Подключение с использованием диммера для светодиодных ламп предусматривает возможность изменять яркость свечения ленты. Для правильного соединения нужно, чтобы регламентируемая мощность диммера соответствовала мощности ленты или монтажному комплекту из нескольких светодиодных лент.

В случае подключения одноцветной ленты блок питания соединяют с диммером, соблюдая полярность. Выводы диммера, подключают непосредственно к ленте, согласно полярности тока. Если монтируются две полосы, то также, как и в случае с двумя лентами, проводят параллельное подключение после диммера или используют усилитель.

Светодиодная лента, имеющая каналы RGB, может также содержать в схеме своего подключения диммер, управляющий яркостью свечения всех каналов. Для подобного монтажа диммер соединяют с блоком питания, и а его выводы подключаются к контроллеру RGB сигналов. При этом обязательно рассчитывается суммарная мощность и сопоставляется с мощностью диммера.

Решающее значение в этом схеме оказывает мощность диммера. Так же, как и при расчете параметров блока питания, этот показатель должен превышать расчетную мощность потребления лент на 20-30%.

Некоторые особенности при работе с LED лентами

При необходимости корректировки длины, полосы могут быть разрезаны или, наоборот, удлинены. Для разрезания ленты используют обычные ножницы, разрез делается по специально обозначенным контурам. Если требуется соединить две полосы, применяют предназначенные для этого коннекторы. Концы двух полос вставляются в это устройство, после чего его защелкивают. В результате получается жесткое и надежное соединение.

Места подключения проводов к ленте лучше закрыть специальной термоусадочной трубкой. Для этого, перед припаиванием концов проводов к контактам полосы, предварительно надевают трубку. Затем проводят пайку, а по окончанию работы надвигают трубку и слегка разогревают феном. Получается плотная и фиксированная изоляция контактов.

В заключение требуется добавить, что качество произведенных работ напрямую зависит от расчета необходимых параметров мощности и соблюдения представленных рекомендаций. Крайне не рекомендуется проводить нерегламентированные подключения лент к сети 220в без блоков питания во избежание поломок и поражения электротоком.

elektrik24.net

Что нужно подготовить для подсоединения светодиодной ленты

Для того чтобы собрать схему для светодиодной ленты своими руками потребуется минимум инструментов. Вы можете это сделать с помощью ножа или отвертки в самом простом случае. Давайте разберемся со всеми нюансами и вопросами, которые могут у вас возникнуть.

Что важно знать

Внешний вид светодиодной ленты

Светодиодная лента – это осветительный прибор, состоящий из гибкой печатной платы, на которой запаяны светодиоды и резисторы. В самых распространенных моделях на 12 В светодиоды соединены по группам из трех штук и пары резисторов. Резисторы нужны для гашения лишнего напряжения и ограничения тока. Дело в том, что белому светодиоду для работы нужно порядка 3 – 3,3 В, а лента рассчитана на 12. Если 3 светодиода подключены последовательно – необходимо чуть больше 9 В, резисторы «берут на себя» оставшиеся 2 – 3 В.

Степень защиты

Вы можете использовать Led-ленту и в помещении, и на улице и даже под водой. Это становится возможным благодаря тому, что существуют разные степени защиты от влаги и пыли. Метка типа IPxx, где вместо хх пара цифр, говорит о степени защиты. Чем выше эти цифры – тем в более сложных условиях может использоваться светильник и оборудование. При этом первая цифра говорит о защите от пыли и мелких частиц, а вторая – от воды и брызг.

Продукция с маркировкой IP20 не предназначена для работы в сложных условиях с повышенным содержанием пыли и влаги в воздухе, стихия незащищенных лент – это спальня или гостиная, в общем, любое сухое помещение, желательно бытового применения. Отличным решением использования таких лент – это монтаж в нише подвесного потолка или на карнизе, для осуществления декоративной подсветки. С помощью такого дизайнерского решения вы сможете устроить в комнате уют с мягким рассеянным светом. Особенно эффектно смотрится, когда мебель и ее очертания подсвечены с обратной стороны и снизу. Печатная плата таких лент не имеет защиты и легко окисляется и повреждается от плохих условий окружающей среды.

Модели IP68 можно использовать под водой, например, подсветки фонтанов и бассейнов. Такие ленты залиты толстым слоем силикона, что дает нужную защиту от воды контактных площадок и светодиодов. Кроме того, она отлично впишется для подсветки днища автомобиля.

Это два «крайних» варианта, естественно, в продаже имеются промежуточные степени защиты, которые можно использовать во влажных помещениях, например, для монтажа на кухне, в качестве подсветки над мойкой. Ну и здесь нужно принимать во внимание удаленность ленты от раковины. Они отлично подходят для хозяйственных построек – подвалов, гаражей, подсобных помещений с умеренными условиями.

Степень защиты

Расчет длины

Ленты чаще всего продаются в бухтах по 5 метров. Количество светодиодов:

При этом ленту можно резать и наращивать, не превышая длины целого полотна в 5 метров. Сечение проводников рассчитано таким образом. Что максимальный размер ленты ограничен этой цифрой. Если соединить больший метраж ленты – она будет греться и может быстро перегореть. Ну а если вам нужна большая длина подсветки необходимо от блока питания запитывать 5 м, а к следующим 5 м прокладывать питающий кабель от контактов ленты до клемм блока питания, а не соединять ленты такие большие участки ленты непосредственно между собой.

Количество светодиодов на метр

Как резать и соединять отрезки светодиодной ленты

Обрезка светодиодной ленты

Ее можно резать и соединять как раз по кусочкам из трех светодиодов. На ее фасаде есть разметка – линия для отреза или знак «ножницы». По обе стороны от линии разреза есть контактные пятачки, к которым подключается питание. На одноцветной ленте на каждом из отрезков 4 пятачка. 2 с начала отрезка и 2 в конце, соответственно плюс и минус с каждой стороны. Не имеет разницы, с какой из сторон подавать плюс, а с какой минус.

Обозначение линии обрезки светодиодной ленты

На RGB ленте по 4 пятачка, они дублируются. Имеют общий плюс, а для каждого из цветов – индивидуальный минус.

Однако, это справедливо для такого светильника на 12 В, для моделей на 220 В это правило не работает, их нужно разрезать по линиям разметки, обычно это отрезки длиною в полметра.

Подключение

Светодиоды питаются постоянным током, для преобразования переменного в постоянный для 220В лент используют диодный мост (выпрямитель), а для работы низковольтных вариантов нужен блок питания.

К БП DC-12V подключают фазу и ноль из сети 220 В, этот кабель монтируется в клеммную колодку и зажимается винтом. Клеммы подписаны как L и N. Лента подключается к клеммам V+ и V-.

Если у вас RGB-приборы, к клеммам V+ и V- блока питания подсоединяется контроллер, а к нему уже LED RGB-лента. При этом контроллер должен выдавать нужный ток, желательно на 20–25% превышающий потребление ленты. Этот запас нужен для надежности, если протяженность подсветки очень большая или у вас нет возможности купить контроллер соответствующей мощности, поможет усилитель. К его входу подключается напряжение от блока питания и сигнал с выхода RGB-контроллера. Аналогичный сигнал присутствует на контактных пятачках одного из концов ближайшей подключенной rgb-инсталляции. Этот сигнал нужен для того, чтобы усилитель дублировал световую схему помещения, усиливал е с помощью дополнительного источника питания и на своем выходе формировал нужные напряжения и токи для следующих отрезков ленты.

Коннекторы

Для начинающих электромонтеров, быстрого монтажа или ремонта лучше всего подойдут коннекторы для светодиодной ленты. Это клемма для монтажа и подключения, состоит из пластикового открывающегося корпуса и подпружиненных контактов. Для того чтобы выполнить подсоединение нужно открыть корпус, вложить ленту контактными пятачками к контактам и закрыть корпус. С двухпроводного коннектора, обычно, выходят два провода, черный и красный.

Они бывают нескольких типов:

Коннектор – провод для подключения к БП.
Коннектор-коннектор с проводом – для стыкования лент.
Жесткий коннектор – для соединения лент без промежутка между ними.

При этом соединители отличаются по количеству проводов и контактов:

Двухпроводные – для монтажа одноцветной ленты.
Четырехпроводные – для многоцветной ленты.

Преимущества:

Быстрая сборка.
Удобно использовать при ремонте.

Недостатки:

Не всегда можно найти в магазинах.
Все-таки имеют свою цену, что удорожает общую стоимость конструкции.
Контакты могут окисляться и терять упругость.

Пайка

Для соединения с помощью пайки нужно иметь определенный опыт в электромонтажных работах и немного больше инструментов и материалов:

Паяльник.
Канифоль, а лучше жидкий флюс, например, ЛТИ или СКФ.
Припой, такой как ПОС-61.

Для начала подготовьте место для пайки. Чтобы припой приставал хорошо нужно убрать окислы с контактов. Для этого отрежьте ленту там, где собираетесь припаяться. Затем с помощью зубочистки, деревянной части спички или канцелярского ластика зачистите пятачки, подойдет еще и мелкая шкурка.

Теперь покройте их флюсом, если он жидкий, а при использовании канифоли возьмите немного на жало паяльника и покройте контакт. Добавьте на контакт припоя, он залудится. Иначе говоря, на его поверхности должен появиться блестящий слой – это знак того, что лужение прошло успешно. Дальше нужно припаять кусочек облуженного таким же образом провода.

Как подключить одноцветную ленту

Одноцветные модели подключаются напрямую к блоку питания. Предварительно к ней припаивают провода или подключают коннектор, а второй конец соединяется с клеммой блока питания, плюс ленты подключается к V+, а минус – V-.

Как подключить несколько светодиодных лент

Две и больше ленты подключаются аналогичным образом при этом, если куски небольшие, до 5 метров общей длины, можно брать питание с контактных пятаков других уже подключенных к конструкции кусочков. Но если общая длина от блока питания до конца последней ленты превышает пять метров – все что больше нужно подключать кабелем прямо к блоку питания!

Подключение двух одноцветных лент

Если вы хотите соединить 2 полосы, или заменить несколько вышедших из строя сегментов, при этом избежать демонтажа всей конструкции используйте коннекторы. Отлично подойдут либо жесткие коннекторы для стыкового соединения, либо же провод с двумя коннекторами на концах.

Если у вас их нет, воспользуйтесь пайкой, для этого нужно залудить небольшой отрезок провода, и припаять его к ленте, вообще ее можно спаять внахлест пятак к пятаку, но это требует мощного паяльника с теплоемким жалом. Здесь уже дело техники.

Соединение двух светодиодных цветных лент

подключение разноцветной светодиодной ленты

Разноцветные РГБ-полосы можно соединить таким же образом, с помощью паяльника или коннекторов. В плане ограничения общей длины на нее распространяется то же самое правило, что и на одноцветную.

Как подключить к блоку питания компьютера

Компьютерный БП имеет в своем составе шину питания 12 В. Она отлично стабилизирована и подойдет для питания LED-модулей. Но ATX-блок питания, а именно они наиболее распространены в настоящее время, просто так после подключения в розетку не запустится, на главном разъеме (20 или 24 контакта) нужно замкнуть зеленый провод на массу (на черный). 12 В находятся на проводе желтого цвета, а минус – на черном. Обычно шина с этим напряжением выдерживает большие токи порядка 10 А.

Для подключения к нагрузке можете либо отрезать molex-разъем с БП, либо использовать molex тип «мама», а к его проводам подпаять ленту, так вы получите разборную конструкцию. Если необходимо подключить светильник большой мощности, рекомендуем объединить несколько желтых проводников вместе (скрутить и пропаять) чтобы снизить просадки напряжения.

Блок питания от компьютера не рекомендуется использовать без нагрузки.

Подключение в автомобиль

В бортовой сети транспортного средства хоть и напряжение около 12 вольт, которое подходит для питания ленты, но это не совсем так. Когда двигатель вращается с рабочими оборотами (не холостыми) напряжение на выходе генератора достигает 14,3 – 14,7 В, эта величина необходима для заряда АКБ. Если вы подключите к нему светодиоды, вряд ли они долго проработают, от повышенного напряжения будет повышенный ток, как следствие – повышенный нагрев. Это приведет к преждевременному выходу из строя светодиодов, деградации кристаллов и снижению ресурса.

Поэтому нужно использовать интегральный стабилизатор типа КРЕН или L7812, в корпусе TO220, плюс небольшой алюминиевый радиатор, он способен выдать 12 В при максимальном токе до 1,5 – 2 А.

Как подключить LED ленту 24 В к компьютерному блоку питания

Модели, рассчитанные на напряжение питания 24 В, также можно подключить к компьютерному БП. Между желтым (+12 В) и синим (-12 В) проводами будет всего 24 В, однако шина 12 В не обеспечит больших токов. Если она и выдаст 1 А – это уже будет неплохо. Поэтому игра не стоит свеч.

Выводы

Мы рассмотрели общие случаи подключения светодиодной ленты, но не сказали очень важной информации. При монтаже светодиодной ленты следует делать это так, чтобы ее минимальный изгиб был не менее 5 см. Хоть и плата светодиодной ленты гибкая, но при резких изгибах проводники могут либо порваться, либо растянуться, площадь их сечения уменьшится, и будет пропускать меньший ток, со временем она выйдет из строя.

lampaexpert.ru

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.
Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод. Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов.

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

Подключение цветной RGB ленты

Принцип подключения остается тем же. В схему добавляется контроллер (еще его называют диммер), при помощи которого изменяется цвет свечения светодиодов. Еще одно отличие в количестве проводов. После контроллера их не два, а четыре. В остальном отличий нет.

Как видите, и на контроллере, и на ленте, есть обозначения 12B / V+ — это фазный провод, R — для подключения красных светодиодов, G — зеленых, B — голубых. Чтобы не путаться, лучше использовать провода тех же цветов. Все будет проследить проще, меньше будет шансов запутаться.

Если подключать надо несколько цветных лент, их тоже подключают параллельно. Параллели начинаются от выходов контроллера (к выходным клеммам подключают по два провода). При таком подсоединении обе ленты будут менять свечение одновременно.

Мощности контроллера (диммера) не всегда хватает для управления всеми лентами. В этом случае используют усилитель. Схема становится более сложной, но на ней указываются разъемы, к которым надо подключать провода, что существенно упрощает ее сборку. Обратите внимание, на рисунке подключение лент указано четырьмя линиями, а питание на входы усилителей двумя, и берется это питание с выходов адаптеров.

К диммеру (контроллеру) подключается столько лент, сколько он может запитать. На рисунке это только одна лента длиной 5 метров, потому для каждой последующей используется свой усилитель. В действительности на один контроллер «вешают» и по две ленты. Главное, чтобы он мог ими управлять (в характеристиках контроллера указывается ленты какой длины к нему можно подключить).

Также обратите внимание, что контроллер и один усилитель питаются от одного адаптера, два других усилителя от другого. Это тоже не обязательно. Если мощности блока питания достаточно для питания всех устройств (лент, диммера, усилителей), то питание будет подаваться только от одного преобразователя. Другое дело, что стоит такой источник питания очень много, да и греется и шумит сильно. Потому, действительно, лучше реализовать раздельное питание двумя менее мощными блоками.

Выбор производительности адаптеров

В описании каждой ленты есть технические данные. Там обязательно указывается напряжение, которое необходимо подать (12 или 24 В) и потребляемый ток. Вот только ток обычно указывают на 1 метр ленты. Если вы подключать будете 5 метров, соответственно, надо будет умножить эту цифру на 5. Если будете подключать к этому блоку питания 10 метров, умножаете на 10, и т.д.

Если вы пока прикидываете, во сколько вам обойдется подсветка и ленты пока нет или вы еще не выбрали, можно воспользоваться усредненными данными. Потребление тока монохромными лентами самого распространенного типа приведены в таблице. Их можно брать для примера.

Полученная цифра — минимальное значение силы тока, которое должен выдавать искомый блок питания. Но постоянная работа на пределе возможностей очень сокращает срок службы электротехнических изделий. Потому, к найденной цифре добавляем 20-25% запаса (умножаем на 1,2 или на 1,25), полученную цифру округляем в большую сторону до целого. Это и будет тот ток, который должен выдавать адаптер.

Чтобы было понятнее, приведем пример. Пусть метр ленты потребляет 0,8 А, подключать к адаптеру будем 18 метров. Ищем суммарный потребляемый ток: 0,8 А * 18 = 14,4 А. Добавляем запас: 14,4 А * 1,2 = 17,28 А. Итак, искать будем адаптер, который будет выдавать не менее 17 Ампер.

В случае с цветными RGB светодиодными лентами, к найденной цифре добавляется ток, который необходим контроллеру (диммеру) и усилителям (если они питаются от этого источника). Эти данные есть в техническом описании устройств.

elektroznatok.ru

Основные понятия и виды светодиодных лент RGB

Светодиодная лента выполнена в виде гибкой основы, на которую нанесены контактные дорожки, объединяющие основные компоненты – светоизлучающие диоды (LED).

Существует два основных вида лент:

Аналоговая – параллельное соединение всех LED-компонентов без дополнительных средств контроля. Управление выполняется всей лентой одновременно (изменение цвета, яркости, режима работы).
Цифровая – использование отдельной микросхемы для каждого светодиода или секции. Это даёт возможность управлять каждым участком ленты или одним светодиодом отдельно.

Цифровые ленты встречаются крайне редко, так как их стоимость очень велика. Аналоговые ленты применяются массово для создания домашней праздничной атмосферы, освещения ванных комнат, подсветки витрин магазинов.

По структуре светодиода различают 2 вида светодиодной ленты:

Одноцветная (монохромная).
RGB ленты – состоит из полноцветных светодиодов, способных обеспечить свечение большим количеством цветов и их оттенков.

Световой поток (Светоотдача) RGB- светодиодной ленты — выбор самой светлой

Светодиодная лента имеет разную силу светового потока. Измеряется эта характеристика в люменах (лм) на метр и полностью зависит от используемого излучающего диода. Для производства RGB-ленты используются следующие светодиоды:

SMD3528 (3,5х2,8 мм). Величина светового потока составляет 3-7лм/м.
SMD5050 (5,0х5,0 мм). Величина светового потока составляет 10-15 лм/м.
SMD5630 (5,6х3,0 мм). Величина светового потока составляет 35-40 лм/м.

Точный показатель можно определить только для каждого цвета отдельно. Максимальная характеристика в диапазоне указана для белого цвета.

Это основные форм-факторы светодиодов для поверхностного монтажа (SMD). Существуют ещё SMD3014 и SMD5730-1. Первые имеют очень низкие характеристики свечения, вторые являются сверхяркими и способны достичь величины в 100 лм/м. Используются оба вида редко.

Чтобы выбрать подходящую светодиодную ленту, необходимо определиться с её назначением.

В случае использования RGB-ленты в качестве основного или дополнительного источника освещения, рекомендуется выбрать SMD5050.

Если планируется использование для подсветки карнизов, кроватей, аквариумов, то можно использовать менее яркий SMD3528.

Необходимо заранее подумать и об условиях использования светодиодной ленты, а также возможных вредных факторах. В случае стандартных условий использования в квартире или доме можно использовать ленту без защиты (IP33).

Если в помещении повышенная влажность или возможен контакт с водой, то желательно приобретать RGB-ленту с высшей (IP67) или средней (IP65) степенью защиты. Безопасность обеспечивается силиконовым покрытием ленты поверх светодиодов с одной или двух сторон.

Подключение светодиодной ленты к сети 220В

Подключение светодиодной ленты к сети 220В возможно только с использованием соответствующего адаптера. Такое правило является обязательным, так как напряжение питания светоизлучающих диодов очень мало (2,5-5В). Вся лента состоит из отдельных сегментов, в каждом из которых располагаются три или шесть светодиодов. Общее напряжение, требуемое для работы отдельного сегмента, равно 12В или 24В соответственно. Общее напряжение для всей ленты также составляет 12/24В.

Теоретически подключение светодиодной ленты RGB напрямую к электросети возможно. Для этого необходимо спаять несколько лент в одну, чтобы общее напряжение было равно 220В. На практике такой способ не имеет никакого смысла. Свечение ленты будет мерцающим, так как ток в электросети переменный. Малейший перепад напряжения может запросто вывести из строя всю ленту целиком.

Как подключить светодиодную ленту к 220В? В этом случае применяются специальные преобразователи (адаптер, блок питания). Их задача состоит в понижении напряжения до 12В или 24В, с одновременным преобразованием переменного тока в постоянный. Преобразователь подключается к электросети 220В от розетки или распределительного щитка. Схема подключения светодиодной ленты к 220В может быть разной, в зависимости от вида используемой ленты, а также их количества.

Одна монохромная лента

Прямое подключение светодиодной ленты к блоку питания выполняется с соблюдением полярности («+» и «-»), которая отображается на всех элементах питания и лентах. Несколько монохромных лент

Подключение одноцветных лент к одному адаптеру выполняется путём параллельного соединения. При этом варианте подключения нужно использовать источник питания соответствующей мощности. Подключение светодиодной ленты своими руками последовательно возможно, но суммарная длина не должна превышает пять метров.

Схема подключения RGB светодиодной ленты к сети

Подключение к сети светодиодной ленты RGB имеет некоторые особенности. Она имеет четыре контактные группы (токопроводящие дорожки). Чтобы обеспечить свечение определённым цветом, на каждую дорожку подаётся разная сила тока. Подключение светодиодной ленты 12В напрямую к блоку питания превратит RGB-технологию в монохромную.

Как подключить светодиодную ленту 12 вольт с сохранением всех возможностей RGB? Для этого используется дополнительный контроллер (диммер), который управляет подачей энергии на каналы R, G и B. К каждому каналу подключается соответствующий от ленты. Схема подключения светодиодной ленты к 220В с использованием диммера может быть разной.

Одна RGB светодиодная лента подключается к 220В с помощью контроллера следующим образом:

Чтобы выполнить подключение нескольких лент RGB, рекомендуется использовать усилитель. Для работы усилителя потребуется источник питания соответствующего напряжения. Можно осуществить подачу энергии от уже установленного адаптера, если его мощности хватает, или подключить дополнительный источник питания.

Схема подключения светодиодных лент будет следующая:

Чтобы выполнить правильное подключение ленты к контроллеру, можно воспользоваться цветовой и буквенной маркировкой. Стандартно от ленты выходят цветные провода, каждый из которых подключается к определённому разъёму:

Красный – буква R.
Зелёный – буква G.
Синий – буква B.
Чёрный – V+.

Подбор мощности комплектующих для эффективной работы светодиодной ленты

Для обеспечения эффективной и долговечной работы всех компонентов цепи, необходимо правильно подобрать их характеристики. В первую очередь необходимо определить потребляемую мощность светодиодной ленты на метр (Ватт).

Дополнительно требуется рассчитать ток нагрузки (Ампер). Она зависит от установленных светоизлучающих диодов и их количества:

Светодиод	Количество диодов на 1 метр ленты, шт	Мощность 1 метра ленты, Вт	Ток нагрузки для 1 метра ленты, А
SMD3528	30	2,4	0,2
60	4,8	0,4
120	9,6	0,8
SMD5050	30	7,2	0,6
60	14,4	1,2
SMD5630	30	15	1,5
60	30	3,0

Мощность светодиодной ленты RGB определяет характеристики контроллера или усилителя, к которым она подключается.

Например, потребляемый ток одного светодиода SMD3528 в ленте RGB равен 0,02А. При условии, что в одном метре ленты 30 светодиодов, получается 0,6А/м. Так как светодиоды подключены секциями по 3 последовательно, то, по законам физики, необходимо разделить ток нагрузки также на 3. Полученные 0,2А умножаем на 5 метров ленты и получаем 1А. Потребляемая мощность пяти метров ленты равна 12Вт (2,4Втх5м). В результате, для обеспечения работы одной ленты SMD3528 (5м) необходимо приобрести контроллер мощностью 12Вт и током нагрузки 1А. Для подключения двух лент SMD3528 характеристики контроллера необходимо удвоить.

Мощность блока питания для светодиодной ленты рассчитывается в последнюю очередь, чтобы обеспечить работу остальных элементов цепи. Рекомендуется обеспечить запас мощности не менее 30%, чтобы предотвратить перегрев. Правильное подключение светодиодной ленты к блоку питания обеспечит её долговечную работу.

Посмотреть видео о подключении светодиодной ленты

Подключение светодиодной ленты к бортовой сети автомобиля

Как подключить светодиодную ленту в авто? Необходимо ориентироваться на напряжение питания аккумулятора машины, которое может быть 12В или 24В. Подключать можно только ленту, использующую соответствующее напряжение. В противном случае светодиоды не будут светиться или быстро перегорят.

Возможны 2 варианта подключения:

Прямое подключение к аккумулятору. Для реализации такого метода необходимо провести монтаж ленты и вывести провода питания к аккумулятору автомобиля. Подключение необходимо выполнять с соблюдением полярности. Недостатком такого метода является постоянное свечение ленты, поэтому рекомендуется установить дополнительный тумблер для включения/выключения.
Подключение через прикуриватель. Такой вариант требует наличия специального адаптерас соответствующим разъёмом.

postroiv.ru

Устройство, подключение и питание светодиодной ленты - блог СамЭлектрик.ру

Светодиодная лента – питание подключено. (кажется, что синий провод припаян на плюс. Это не так. На плюс припаян коричневый, а “плюс” – это на самом деле ножницы.)

Светодиодная лента применяется в большинстве случаев для декоративной подсветки, как это было показано в статье про установку светодиодной ленты в натяжной потолок. Также её можно использовать для местного освещения, например небольших рабочих пространств (кухня, компьютерный стол).

Ещё вариант – подсветка торговых витрин и окон, показанная здесь. А также – подсветка подвесного потолка.

А если Вам вообще интересно то, о чем я пишу, подписывайтесь на получение новых статей и вступайте в группу в ВК!

Устройство и схема светодиодной ленты

Вкратце – что такое светодиодная лента и как она устроена. В качестве примера – Gauss Led, 5 метров, питание 12 В, 4,8 Вт/м, 60 светодиодов 3528 на метр, без влагозащиты.

Сразу скажу, что лента может иметь разную конструкцию, схему, напряжение питания, количество светодиодов на метр, их мощность, цвет, и т.д. Та светодиодная лента, что я рассматриваю в этой статье – пожалуй, простейшая и самая дешёвая.

Такая лента фактически состоит из вот таких кусочков:

2 кусочка диодной ленты.

На фото показаны два таких кусочка, каждый содержит по 3 светодиода и 1 ограничивающий резистор. Продается лента в бобинах длинными кусками, обычно по 5 метров. Устройство светодиодной ленты таково, что её можно резать, как и дюралайт, но кусочки существенно короче – обычно 5 сантиметров. В дюралайте – метр или 2!

Схема элементарного (минимально возможного) кусочка диодной ленты выглядит таким образом:

Светодиодная лента – схема элементарного отрезка. Меньше быть не может.

Схема всей светодиодной ленты выглядит так:

Схема светодиодной ленты

Если длина ленты – 5 м, а длина минимального отрезка – 5 см, то нетрудно догадаться), что количество кусочков в ленте будет 100 штук.

Понятно, что яркость зависит от плотности расположения светодиодов на погонный метр, и от мощности этих диодов.

Сейчас в основном в продаже ленты с двумя типами светодиодов – 3528 (менее мощные, пример в статье) и 5050 (более мощные). На взгляд их отличить очень просто – 5050 крупнее и имеют форму квадрата.

Для информации, SMD-светодиоды, которые используются в светодиодных лентах. Их параметры сведены в таблицу. Первые две цифры и вторые две цифры в названии – соответственно, длина и ширина. А размер косвенно указывает на мощность.

Типоразмеры SMD светодиодов

Подключение светодиодной ленты

Включенная в лабораторных условиях светодиодная лента выглядит так:

2 кусочка диодной ленты – подано питание. Полярность +/- имеет значение.

При подключении питания светодиодной ленты играет роль полярность питания, как и во всём полупроводниковом мире. В отличие от ламп накаливания и нагревательных элементов, где полярность роли не играет. Однако, если включить светодиодную ленту в неправильной полярности, ничего страшного не случится – она просто не будет гореть. Можно не боясь проверять правильность подключения, меняя питающие провода местами.

Если нужно отрезать кусочек ленты от целого куска, его приходится паять, то есть припаивать питающие провода к контактным площадкам, которые имеются на торцах каждого элементарного куска. Там ещё нарисованы ножнички. Провод для подключения светодиодной ленты нужно использовать тонкий, сечением не более 0,5 мм2, как это показано на первом фото статьи. Контактные площадки перед пайкой зачистить и залудить. Паяльник использовать мощностью не более 40 Вт, лучше – 25 Вт.

И помните, место пайки – самое ненадежное место во всей конструкции, его надо оберегать от механических перегрузок!

Для некоторых типов лент в продаже есть специальные разъемы, которые одеваются на ленту, при этом пайку использовать не надо.

На фото ниже показан пример, как подключить светодиодную ленту через разъем:

А что там свежего в группе ВК СамЭлектрик.ру?

Разъемы для подключения светодиодной ленты Jazzway

Светодиодная лента соединена через разъем

Подключение блока питания для светодиодной ленты

Это в качестве бонуса – как практически подключить светодиодную ленту. Тут есть несколько тонкостей (не люблю слово “нюансы”).

Питание светодиодной ленты обеспечивается блоком питания. У него для этого случая важны два параметра: напряжение (обычно 12 или 24 Вольта) и мощность (зависит от длины ленты и мощности светодиодов). Чуть ниже расскажу об этом поподробнее.

Вот на всякий случай фото блока питания:

Блок питания для светодиодной ленты.

Этот блок мощностью на 60 Ватт, с запасом на два куска по 24 Ватта.

Контакты блока питания светодиодной ленты.

Такие блоки питания лучше всего купить на АлиЭкспресс, сравните цены там и в соседнем магазине. Единственный минус – придётся подождать 30-40 дней, поэтому такой вариант для экономных и расчётливых).

Вот для примера несколько ссылок. Мощность БП и длина ленты подобраны с запасом.

1. Блок питания для ленты 12 В 5A 60 Вт. Для ленты 4,8 Вт/м хватит на 10 метров, для 9,6 Вт/м – на 5 метров (1 бобина).

2. Блок питания для ленты 12 В 10A 120 Вт. Для ленты 4,8 Вт/м хватит на 20 метров, для 9,6 Вт/м – на 10 метров.

3. Блок питания для ленты 12 В 20A 240 Вт. Для ленты 4,8 Вт/м хватит на 40 метров, для 9,6 Вт/м – на 20 метров.

Раз уж заговорили о таких больших длинах, важное замечание. Если длина подключаемого участка светодиодной ленты 10 м и более, и весь этот участок можно окинуть взглядом, то можно будет заметить, что яркость к концу участка падает. Чтобы устранить этот эффект, нужно подключать такой длинный кусок ещё в одном месте. Например, в конце, или в середине.

При подключении светодиодной ленты к блоку питания главное – соблюдать полярность. По контактам – фаза, ноль, земля – это вход БП. Контакты -V и +V это выходное напряжение 12 В. Правее подстроечный резистор, им можно скорректировать выходное напряжение примерно от 11 до 13 Вольт.

При повышении питающего напряжения температура светодиодов повышается, а срок служб, светодиодной ленты резко снижается (со временем падает яркость).

На упаковке обычно пишется напряжение ленты, исходя из этого выбирается блок питания – 12 или 24 В.

Мощность LED-ленты должна быть не более 75% мощности блока питания. Иными словами, должен быть запас по мощности не менее 25%. Мощность данного куска (отрезка) ленты узнать просто. Надо мощность погонного метра (Ватт на метр) умножить на длину ленты.

Например, погонная мощность ленты Гаусс, приведённой для примера ниже, равна 4,8 Вт/м. Значит, мощность куска 5м будет 24 Вт. И блок питания надо подобрать мощностью 35…50Вт.

Если мощность блока будет сравнима с мощностью нагрузки – блок может перегреться, особенно если установлен в тесном пространстве под потолком. А если мощность источника питания меньше мощности ленты, лента просто не сможет включиться, и будет моргать, пытаясь включиться. Другими словами – БП просто не сможет запуститься, будет срабатывать внутренняя защита.

И ещё по подключению блока питания. Ни в коем случае не подавайте на него питание через выключатель с подсветкой! Иначе будет нечто похожее, описанное в статье про то, как моргает выключенная энергосберегающая лампа. Здесь БП будет пытаться запуститься, и резистором 1 МОм не отделаться. Даже 100 кОм может быть мало.

Естественно, контакты должны быть тщательно защищены от случайного прикосновения. Ниже даны фото, как просто обезопасить от прикосновения к открытым контактам с помощью отрезка кабель-канала подобранной ширины.

Как закрыть контакты БП_безопасность с применением кабель-канала

Закрытые кабель-каналом контакты БП для светодиодной ленты

Есть блоки питания для светодиодной ленты со специальными защитными крышечками, но они помогают слабо, и электробезопасность всё равно низкая. Можно, конечно, замотать всё это изолентой… но смотреться будет не очень.

Есть и другие блоки питания, в пластиковых корпусах и влагозащищенные. Возможно, они более предпочтительнее в жилых помещениях, в местах, куда может залезть ребенок/кошка/собака.

Инструкция к светодиодной ленте

Кому надо – выкладываю, что было в комплекте к ленте.

Этикетка к ленте Gauss Led 1

Этикетка к ленте Gauss Led 2

Инструкция к светодиодной ленте 1

Инструкция к светодиодной ленте 2

Статья понравилась?Добавьте её в свою соц.сеть и дайте оценку!

(17 оценок, среднее: 4,94 из 5) Загрузка...

Подключение светодиодной ленты к сети 220 в и автомобильной 12 в. Схема подключения светодиодной ленты.Видео

Светодиодное оборудование становится основным источником освещения в различных сферах жизнедеятельности общества. Промышленные прожекторы и портативные фонарики, цокольные лампы и подсветка экрана мониторов изготавливаются с использованием светодиодов. Такая популярность этих полупроводниковых элементов обеспечивается их надёжностью, долговечностью и экономичностью. Светодиодная лента является наиболее популярным видом в этой группе товаров.

схема подключения светодиодной ленты

Основные понятия и виды светодиодных лент RGB

Существует два основных вида лент:

Аналоговая – параллельное соединение всех LED-компонентов без дополнительных средств контроля. Управление выполняется всей лентой одновременно (изменение цвета, яркости, режима работы).
Цифровая – использование отдельной микросхемы для каждого светодиода или секции. Это даёт возможность управлять каждым участком ленты или одним светодиодом отдельно.

По структуре светодиода различают 2 вида светодиодной ленты:

Одноцветная (монохромная).
RGB ленты – состоит из полноцветных светодиодов, способных обеспечить свечение большим количеством цветов и их оттенков.

RGB-ленты являются эффективным инструментом в руках специалистов при планировке и создании дизайна квартиры.

Световой поток (Светоотдача) RGB- светодиодной ленты — выбор самой светлой

SMD3528 (3,5х2,8 мм). Величина светового потока составляет 3-7лм/м.
SMD5050 (5,0х5,0 мм). Величина светового потока составляет 10-15 лм/м.
SMD5630 (5,6х3,0 мм). Величина светового потока составляет 35-40 лм/м.

Чтобы выбрать подходящую светодиодную ленту, необходимо определиться с её назначением.

Подключение светодиодной ленты к сети 220В

ВНИМАНИЕ! При подключении светодиодной ленты напрямую к сети 220В произойдёт моментальное перегорание всех составляющих компонентов, что приведёт к полной неработоспособности.

Одна монохромная лента

Прямое подключение светодиодной ленты к блоку питания выполняется с соблюдением полярности («+» и «-»), которая отображается на всех элементах питания и лентах.

подключение светодиодной ленты своими руками

Несколько монохромных лент

подключение нескольких светодиодной ленты своими руками

Схема подключения RGB светодиодной ленты к сети

Одна RGB светодиодная лента подключается к 220В с помощью контроллера следующим образом: СОВЕТ! Для подключения RGB-ленты используйте только трёхканальный контроллер. Он позволит расширить возможности управления и контроля. Большинство контроллеров имеют в комплекте пульт ДУ.

Как подключить светодиодные ленты 12 вольт к одному контроллеру? Если возникла необходимость установки ещё одной ленты длиной пять метров, то можно выполнить параллельное подключение второго отрезка. как подключить светодиодную ленту 12 вольт как подключить светодиодную ленту 12 вольт схема светодиодные ленты для дома как подключить Чтобы выполнить подключение нескольких лент RGB, рекомендуется использовать усилитель. Для работы усилителя потребуется источник питания соответствующего напряжения. Можно осуществить подачу энергии от уже установленного адаптера, если его мощности хватает, или подключить дополнительный источник питания.

Схема подключения светодиодных лент будет следующая:

Красный – буква R.
Зелёный – буква G.
Синий – буква B.
Чёрный – V+.

Подбор мощности комплектующих для эффективной работы светодиодной ленты

Светодиод	Количество диодов на 1 метр ленты, шт	Мощность 1 метра ленты, Вт	Ток нагрузки для 1 метра ленты, А
SMD3528	30	2,4	0,2
60	4,8	0,4
120	9,6	0,8
SMD5050	30	7,2	0,6
60	14,4	1,2
SMD5630	30	15	1,5
60	30	3,0

СОВЕТ! Для расчёта мощности усилителя руководствуются аналогичными правилами.

Посмотреть видео о подключении светодиодной ленты

Подключение светодиодной ленты к бортовой сети автомобиля

Возможны 2 варианта подключения:

Прямое подключение к аккумулятору. Для реализации такого метода необходимо провести монтаж ленты и вывести провода питания к аккумулятору автомобиля. Подключение необходимо выполнять с соблюдением полярности. Недостатком такого метода является постоянное свечение ленты, поэтому рекомендуется установить дополнительный тумблер для включения/выключения.
Подключение через прикуриватель. Такой вариант требует наличия специального адаптерас соответствующим разъёмом.

Решить проблему, как подключить светодиодные ленты для дома в автомобиль, можно и с помощью зарядного устройства от телефона. В этом случае потребуются знания радиотехники и навыки работы с паяльником.

Крепление и соединение светодиодных лент

Для надёжного крепления светодиодной ленты предусмотрена липкая основа, которая находится на обратной стороне. После снятия защитной плёнки можно выполнить монтаж ленты на большинство видов поверхностей без использования дополнительных средств.

В зависимости от мощности и защиты ленты, технология крепления может отличаться:

Для маломощных лент SMD3528 любой степени защиты, у которых выделение тепла не так велико, установку можно выполнять на любую поверхность.
Условия монтажа ленты SMD5050 зависят от длительности и условий использования. Если лента используется в качестве основного освещения длительное время, то рекомендуется использовать теплоотводящий профиль. В противном случае гарантируется перегрев и быстрый износ светодиодов. При использовании в качестве подсветки с непродолжительным временем работы допускается монтаж без теплоотвода.
Светодиодная лента SMD5630 и её мощные аналоги крепятся исключительно на теплоотводящий профиль. Такое требование вызвано большим уровнем нагрева сверхяркихсветодиодов.
Довольно часто для освещения требуется небольшой отрезок ленты. Для этого предусмотрены определённые места, в которых можно выполнять разрезание. Для комфорта наносятся дополнительные обозначения линий разреза.

ВНИМАНИЕ! Разделение ленты на фрагменты в неположенных местах может привести к неработоспособности определённого сегмента или всего фрагмента целиком.

Соединение нескольких фрагментов ленты можно выполнить с помощью проводов и паяльника или использовать специальные клипсы.

Соединительные клипсы изготавливаются для всех видов лент:

10 мм 2 pin – одноцветные ленты SMD5050, 5630, 5730.
10 мм 4pin – RGB-ленты SMD5050, 5630, 5730.
8 мм 2 pin – одноцветные ленты SMD3528, 3014.
8 мм 4pin – RGB-ленты SMD3528, 3014.

Подключение LED лент к 220 Вольт

При создании подсветки потолка, ниши, полки, предметов декора при помощи светодиодной ленты, приходится вспоминать о том, что в сети у нас 220 В, а не 12 или 24 вольта, как надо для этой подсветки. О том, как подключить светодиодную ленту к 220 В и будем говорить дальше.

Способы подключения к сети 220 В

Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.
Когда все готово, выглядит несложно
Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Схемы для одной ленты

Схема подключения одной светодиодной ленты к 220 В

Если длина должна быть более 5 метров (2, 3 ленты и более)

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Вариант подключения с двумя адаптерами

Как запитать мощные ленты

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

Подключение цветной RGB ленты

Как подать 220 В на светодиодную ленту RGB

Подключение двух RGB лент к одному блоку питания и контроллеру

Схема подключения лент RGB с усилителем и отдельным блоком питания

Выбор производительности адаптеров

Потребляемый светодиодными лентами SMD3528 и SMD5050 ток в зависимости от количества светодиодов на одном метре длины

Процесс сборки схемы

Для того чтобы подключить LED ленту к 220 В, нужны будут сами ЛЭД ленты, блок питания, контроллер (если нужен) провода требуемых цветов и длины. Провода желательно медные многожильные (они мягче, но тяжелее паяются) или из одной проволоки. Провода берите цветные, так проще будет правильно подключить светодиодную ленту к 220 В.

Нужны будут еще следующие инструменты:

Ножницы нужны, если вам потребуется отрезать кусок от бобины с LED лентой. Резать можно только в определенных местах. На ленте они обозначены вертикальной чертой, рядом находится обычно схематичное изображение ножниц. Еще один отличительный признак — контактные площадки для пайки, которые находятся с обеих сторон от линии разреза.

Светодиодные ленты резать надо только в определенных местах

Далее берем провода, зачищаем их концы от изоляции (2-3 мм), лудим. а подготовленный провод надеваем кусочек термоусадочной трубки такого размера, чтобы она в исходном состоянии надевалась на ленту. Далее ватой, смоченной в спирте, очищаем контактные площадки, лудим их (нагретый паяльник опускаем в канифоль, прогреваем площадку пару секунд. Она должна покрыться тонким слоем олова. К подготовленным площадкам припаиваем провода. Будьте аккуратны и много олова при пайке не берите. Площадки расположены очень близко, посадив кляксу из олова, легко их соединить (особенно в цветных лентах).

После того как все провода припаяны, опускаем термоусадочную трубку так, чтобы она закрыла все контакты, прогреваем ее. Сжавшись, она хорошо закроет все контакты. Вообще, эту операцию проводить лучше после проверки работоспособности схемы. Если все будет гореть-светиться, можно изолировать.

Просто зажать между двумя пластинами

Припаяв к ленте провода, подключаем их к выходу адаптера или контроллера. Тут все просто. Есть прижимной винт и контактные пластины. Ослабляем винт, между пластинами заправляем оголенный провод (3-4 мм), винт затягиваем. Пару раз слегка дергаем провод, проверяя контакт — если держится, то все хорошо.
