Розетка для ванной комнаты


Установка розетки в ванной. Расположение и расстояния.

Установка розеток в ванной, не такой простой случай, как может показаться несведущим людям. Здесь есть много допусков и ограничений. Обо всем этом пойдет речь в статье.

Ванная комната, согласно классификации ПУЭ — это помещение с повышенной опасностью. А значит и требования ТБ здесь должны быть более строгими, чем для остальных комнат квартиры.

Некоторые ошибочно считают, что розетки в ванной комнате категорически запрещены. Якобы к ним приходил специалист и запретил монтаж розетки. Вполне возможно, что он был прав. Например во Франции, печально известен несчастный случай, когда известный певец погиб у себя в ванной комнате из-за несоблюдения правил электробезопасности.

Но этот запрет не относится ко всем ванным помещениям и многое зависит от их размеров и расстановки смесителей, душевых кабин. Наверняка вы храните и пользуетесь в ванной целой кучей эл.приборов — фен, эл.бритва, стиральные машинки и т.д.

Не будете же вы каждый раз для подключения тянуть переноску! Лучше нормальная розетка установленная по правилам, с соблюдением безопасных расстояний, чем валяющийся удлинитель на полу. Тем более нормативы этого не допускают.

Из-за повышенной опасности к установке розеток в ванной предъявляется ряд требований. Весь монтаж должен соответствовать ГОСТ Р 50571-7-701-2013 «Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат», который пришел на смену ГОСТ Р 50571.11-96  – скачать можно здесь.

Все помещение ванной разбивается на зоны. Всего их четыре — от 0 до 3. Правда в последней редакции ГОСТа зона номер 3 не упоминается. Условно принимается что к ней относится пространство за зоной №2.

внутренняя часть ванны, умывальника или душа

В этой зоне запрещено устанавливать электроприборы напряжением 220В. Разрешается только монтаж влагозащищенных, напряжением максимум 12В.

это зона под раковиной, над ванной и т.п.

Здесь можно ставить эл.приборы с защитой IPX5. В основном ставят водонагреватели. При этом обязательно при подключении использовать трехжильный кабель с защитным проводником заземления. Розетки в этой зоне запрещены.

все что находится, начиная с 60см и более от первой зоны

Розетки также монтировать запрещено. Можно ставить нагреватели, вытяжки, светильники которые включаются не с выключателя, а от шнурка.

В зонах до 2-й включительно запрещены распредкоробки. Поэтому до эл.прибора придется тянуть только цельный кабель от щитка или коробки в коридоре.

начинается с того места, где заканчивается зона 2

Ее ширина по старому ГОСТ — 2,4м начиная от второй зоны. В новом издании не регламентируется и считается все пространство за зоной №2.

Важное замечание — действия зон в ванной распространяются до высоты 2,25м от чистового пола.

Если ванная комната, санузел, душевое помещение не имеет третьей зоны, то штепсельную розетку внутри устанавливать запрещено. Разрешается монтировать только на внешней стене, да и то на расстоянии в 60см от двери.

В Советское время длина шнура для подключения у отечественных стиральных машин по техусловиям равнялась 2,8м. Естественно никаких проблем с подсоединением стиралки к розетке на внешней коридорной стене не возникало.

Сегодня из-за повсеместной экономии с этим возникают явные трудности. И приходится в основном подключать только внутри помещения.

1Розетки размещать можно только в зоне 3, но они должны быть влагозащищенные класса IPX4.

Разрешается использовать не ниже IP44. Цифра 4 означает, что розетке не страшны брызги воды, льющейся с любой из сторон. То есть на ней должны быть всякие резиночки и крышка. Плюс присутствуют шторки на отверстиях контактов под вилку.

Конечно, при включенной вилке и открытой крышке большинство розеток уже не будет обеспечивать первоначального уровня защиты. Но и вы навряд ли будете стирать и купаться одновременно.

Однако есть модели, которые даже со вставленной вилкой способны полностью защищать от брызг и поддерживать защиту IP66! Например Legrand Plexo.

2Касательно электропроводки — рекомендуется ее делать скрытой.

Причем ее нельзя монтировать в металлических трубах. Также запрещено крепить кабель с помощью стальных скоб.

Непосредственно под ванной монтаж открытой проводки также запрещен, даже в гофре, так как это считается тоже открытой прокладкой.

3Подключение розетки выполняется 3-х жильным медным кабелем с жилой защитного заземления.

Рекомендуемое сечение кабеля — 2,5мм2.

Заземляющий проводник не должен быть общим для разных групп.

4Розетки можно подключать только через УЗО или диф.автомат с током не более 30мА.

Но лучше всего использовать защитное устройство на ток 10мА. Безусловно, оно будет гораздо чувствительнее и дороже, и вполне вероятно что придется делать заказ, так как в магазинах в свободной продаже в основном от 30мА и выше. А если у вас еще и старая стиральная машинка, то не исключено что УЗО будет отключаться.

Ток утечки стиральной машины, имеющей даже исправный ТЭН, может составлять 1,5мА на 1кВт мощности. А если этот ТЭН уже отсырел, но все еще работает, то и пару дясятков миллиампер.

УЗО в 30мА при такой утечке не сработает, а вот вы при мытье рук ощутите на себе это в полной мере.

Кроме того, такой ток утечки хоть и незначительно, но влияет на коррозию труб в местах выхода.

Если у вас в эл.щитке не стоит УЗО, а розеткой вы намерены пользоваться, в этом случае применяйте переносные УЗО для розеток.

В правилах еще говорится о возможности подключения розеток через разделительный трансформатор. Однако в реальных жизненных условиях никто не будет ставить такую «бандуру» минимум под 10кг весом в ванную комнату.

А именно такого размера и придется монтировать трансформатор для питания например фена мощностью 1-2кВт. Так что установка УЗО это самый простой и наиболее выгодный вариант.

5В ванной комнате обязательно должна присутствовать система уравнивания потенциалов.

Причем вне зависимости от наличия или отсутствия там розеток. Она означает, что все металлический элементы в ванной должны быть заземлены (канализация и водопровод из металлических труб, чугунная ванная, душевая и т.д.)

Что касается минимальных расстояний, которые нужно будет соблюсти при монтаже розеток, то они следующие:

  • высота розеток от пола - 1,3м
  • безопасное расстояние розетки от умывальника, ванной или душевой кабинки - 0,6м

Если ванная слишком маленьких размеров и вы не сможете выдержать минимальные расстояния согласно указанных зон, то вам придется переносить розетку на другую стену, либо к сожалению вообще отказаться от нее.

Именно поэтому опытные электрики, некоторым хозяевам и говорят, что монтаж розеток в их ванной запрещен.

domikelectrica.ru

Розетка в ванной: требования к расположению и правила установки. Простая инструкция с фото и видео. Как не ошибиться с выбором!

Большинство современных квартир не оборудованы розетками в ванных комнатах. Чаще всего происходит, что розетка находится вблизи двери, и все устройства подключаются в нее. Однако, в таком случае провода препятствуют свободному закрытию двери, что провоцирует распространению звука по всем жилым комнатам. Шум фена ранним утром, например, здорово помешает спокойному сну домашних.

Также, очевидна простая необходимость плотного закрытия двери в ванную комнату. Чтобы избежать дискомфорта подобного толка, нужно получить навык успешного выбора необходимого устройства и установки его в ванной комнате.

Существует достаточно примеров оборудования, которое используется в условиях ванной комнаты. Подключение стиральной машины, фена, электрического полотенцесушителя – зачастую возможно исключительно здесь. Однако ванная комната является помещением, имеющим высокую степень опасности, и многие полагают, что установка розеток здесь запрещена.

Для того, чтобы разъяснить этот вопрос достаточно просто открыть справочник, которым пользуются электрики (ПУЭ) или в ГОСТ Р 50571.11-96. Там указаны все параметры устройства розеток в этом помещении.

Электропроводка

Первое, на что нужно обратить внимание – электропроводка. В ванной комнате она должна быть скрытой.

Это значит, что прокладывать ее стоит внутри стен или плит. Такая проводка обеспечит исключение возгорания и вероятности короткого замыкания.

Зонирование

Ванная комната традиционно делится на 4 зоны, определяющие положение и высоту электроприборов, в т.ч. и розеток, в ванной комнате:

  • зона 0
  • зона 1
  • зона 2
  • зона 3

На рисунках в сети интернет по зонированию отчетливо видно, что каждая из зон имеет свой оптимальный размер. Конкретное пространство, обозначенное зоной, более других подходит для подключения определенного ряда приборов.

Зона 0. Это пространство внутри ванной или пол душевой кабины. Иначе – место, предназначенное для опоры во время мытья. В этой зоне запрещена установка розеток и использование устройств, кроме тех, что применяются непосредственно в ванне (12 В).

Зона 1. Эта зона внешней части ванны. В ней разрешено оборудования исключительно водонагревательных приборов. У таких приборов должна быть обеспечена высшая степень защиты – от воды, оказывающей на прибор небольшое давление.

Зона 2. Внутри этой зоны принято помещать обе предыдущих плюс 60 см. В ней вероятно подключение водонагревателей и особых светильников 2-го класса. Защита этих приборов рекомендована на уровне противостояния брызгам и воды с каждой стороны.

Зона 3. Это пространство, в котором уже возможна установка розеток, выключателей, терморегуляторов и пр. но при условии соблюдения следующих параметров:

Электропитание осуществляется за счет разделительного трансформатора. Линиям обеспечена защита УЗО или дифференциального автоматического выключателя.

Специалистами рекомендована степень защиты розетки на уровне Зоны 2. Это значит, что ей следуют быть защищенной от всех брызг с любой стороны. Например, в некоторых розетках предусмотрена защитная крышка. Это так называемый влагозащищенный тип розетки для ванной.

Рекомендации как подключить розетку в ванной

  • Оборудование ванной комнаты розетками будет произведено наиболее успешно в случае, если проводка будет иметь подключение к отдельному источнику питания. К нему должно быть подведено подсоединение отдельного электрокабеля.
  • Нельзя забывать о защите проводки, для которой нужен подключенный отдельно автомат.
  • Также, нужна установка УЗО, обеспечивающего безопасность при коротком замыкании.
  • Рекомендовано использовать кабель с двойной изоляцией
  • В розетках должен присутствовать третий контакт, обеспечивающий заземление

Розетки

Какие розетки больше всего подходят для ванной:

  • Специальные влагозащищающие
  • С крышкой

Такие розетки в ванной можно увидеть на фото в нашей статье.

Для того чтобы выбрать как подключить розетку в ванной своими руками, нужно сначала быть уверенным в своих навыках. При поверхностном взгляде на метод монтирования такого оборудования кажется, что в нем нет ничего сложного. Однако это процесс, требующий большой внимательности, аккуратности и квалификации.

Некие незначительные нарушения или допущения могут привести к печальному результату. Поэтому в данном вопросе рекомендовано обратиться к специалистам.

Инструкция по установке розетки в ванной комнате

Начало работы должно быть ознаменовано верным выбором оборудования. Оно должно соответствовать всем выбранным нормам, а положение для розетки подобрано под регламент зонирования.

Для того, чтобы смонтировать розетку самостоятельно рекомендуется использовать следующие инструменты:

  • крестовая отвертка
  • дрель с ударным режимом
  • вольтметр/амперметр
  • уровень
  • круглогубцы
  • и др.

Традиционно монтирование происходит в четыре этапа.

  • Сверление отверстий
  • Подготовка проводов
  • Оборудование розетки
  • Проверка

Сверление отверстий. Это первое, что необходимо проделать. Высверливание мест крепления розетки проходит с помощью дрели с ударным режимом.

Подготовка проводов. Провода необходимо отчистить от изоляции. В зависимости от вида зажима, нужно использовать определенный инструмент. Так, не советуют проводить очищение с помощью ножа. Нарушенная цельность провода может вызвать проблемы и сбои при работе устройства.

Оборудование розетки. После установки каждого дюбеля в заранее просверленные отверстия, к необходимым местам подключаются провода, а далее розетка крепится к стене.

Нужно учитывать, что влагощищающие розетки оснащены заглушками из резины, что обуславливает проведение проводов к розетке до, а не после процесса подключения. Если все сделать правильно, каркас устройства плотно закрепится на стене.

Проверка. Последнее, что нужно выполнить – проверку.

Ценные советы

Для оборудования розетками не рекомендовано выбирать холодную стену. На ее основании часто образуется конденсат, что может привести к короткому замыканию.

Важно помнить, что заземление проводки – не единственный важный параметр. Она должна быть скрытой.

Использование удлинителей в ванной – опасно. Подключение розеток в ванной обеспечит полный контроль и спокойствие дома.

Фото розеток в ванной

electrikmaster.ru

Влагозащищенные розетки для ванной комнаты и установка

Современный ремонт в ванной комнате кардинально отличается от тех ремонтов, которые проводились несколько десятков лет назад. В связи с появлением большого количества электрических бытовых приборов, розетка для ванной комнаты уже является необходимой составляющей. Раньше установка таких элементов не проводилась, поскольку все боялись короткого замыкания в результате попадания влаги. Сегодня существует специальные влагозащищённые приборы, разработана специальная схема и правила монтажа электрооборудования в ванной.

Розетки для ванной комнаты

Размещение розеток в ванной комнате сегодня необходимо для питания таких электрических приборов как:

  • автоматическая стиральная машина;
  • ванная с элементами гидромассажа;
  • фен для сушки волос, электробритва;
  • возможно прибор для сушки рук после мытья;
  • электрическая вытяжка;
  • электрическая сушка для полотенец;
  • водонагреватель и диодная подсветка.

Важно! Расположение розеток в ванной комнате нельзя проводить в хаотичном порядке, поскольку для этого предписаны специальные правила, нарушение которых приведёт к штрафам со стороны работников электросетей или короткому замыканию.

Требования к монтажу розеток в ванной

Требования к установке розеток в ванной

Существует ряд обязательных правил, которые нужно учитывать, перед тем как расположить розетки в ванной. К таким правилам относятся:

  • монтаж розеток допускается не ближе 60 см от источника воды, ванной, раковины или душевой кабины;
  • розетки в ванной комнате устанавливаются только посредством скрытой проводки, которая укладывается в стене или специальных коробах. Такая укладка защищает кабеля от воздействия влаги;
  • обязательно наличие системы заземления в розетках;
  • соединение розетки с основной проводкой должно быть хорошо заизолировано;
  • розетки для ванной комнаты должны иметь специальные резиновые уплотнители и крышку, которая закрывает отверстия контактов. Так же обязательным является наличие третей клеммы для подключения заземления.

Важно! Решая где установить розетку в ванной, нужно помнить про установленные правилами расстояния. Дистанция от источника воды по горизонтали должна составлять не менее 60 см, по вертикали не меньше одного метра. Схему расположения можно увидеть на фото ниже.

Зоны для установки электрических розеток

Схема расположения зон в ванной

Перед тем как установить розетку в ванной и продумать общую схему проводки, необходимо помещение условно разделить на основные зоны, которые предусмотрены в требованиях СНИП. На сегодняшний день существует четыре таких зоны:

  1. Нулевая зона. Эта зона находится в непосредственном контакте с водой в районе ванной и умывальника. Даже влагостойкие розетки для ванной в этой зоне устанавливать категорически запрещено, поскольку прямое попадание воды вызовет замыкание. Если других вариантов просто нет, то перед тем как сделать розетку в ванной в нулевой зоне, нужно приобрести специальное изделие с классом защиты IP-7. Эти изделия специально предназначены для опускания в воду;
  2. Первая зона – это участки прилегающие к нулевым зонам в которых возможен контакт с водой в результате разбрызгивания. Эта зона располагается в пределах 60 см от источника воды и расположение водорозеток в ванне тут крайне не рекомендуется. Допускается только установка бойлера;
  3. Вторая зона – это участок находящийся за пределами 60 см от открытого источника воды. В этой зоне, расположение розеток в ванной комнате разрешается. Так же разрешается установка других электроприборов в виде дополнительного освещения, систем вентиляции и прибора для сушки рук;
  4. Третья зона считается безопасной для всех видов электрических приборов. Тут могут использоваться розетки для ванных комнат с пониженной степенью защиты от влаги. Так же в этих зонах монтируют другие системы управления электричеством, такие как распределительные щиты, система управления пола с подогревом, выключатели.

Важно! Перед тем как провести розетку в ванную, нужно помнить, что для розеток устанавливается отдельная магистраль и подключается к распределительному щиту через защиту аварийного отключения. Категорически запрещено совмещать кабель розеток с другими электроприборами.

Подготовка к установке розетки

Готовим розетку к монтажу

Установка розетки в ванной комнате может проводиться двумя методами, установка новой электрической точки на старое место с заменой проводки и установка точки с прокладкой новой проводки. Установка розеток в ванной с нуля происходит по следующим правилам:

  • для розеток выделяется отдельная группа с собственным кабелем;
  • перед тем как поставить розетку в ванной, вся линия обеспечивается собственным автоматом защиты аварийного отключения;
  • высота розеток в ванной комнате должна быть не ниже 60 см, если она установлена непосредственно над умывальником, чтоб брызги при использовании воды не могли попасть на устройство;
  • обязательно наличие провода заземления и защитной крышки, которая закрывает контакты если розетка не используется;
  • если проводится установка водорозетки в ванной без ремонта, то она должна оснащаться отдельным кабелем, подключенным к распределительному щиту через автомат;
  • если используются негерметичные изделия, то высота установки розеток в ванной должна быть больше одно метра от умывальника.

Важно! Перед тем как подключить розетку в ванной, многие устанавливают заземление на металлические трубы или стальную арматуру самого здания. Этого делать не рекомендуется, поскольку само здание может не иметь системы уравнивания потенциалов и такое заземление розетки в ванной будет бесполезным или приведёт к замыканию.

Процесс установки розетки

Установка розетки в ванной

Первым делом нужно выбрать, какую розетку поставить в ванной и соответственно обозначит её местоположение. Для того чтоб монтаж прошел максимально быстро и качественно, потребуется заранее подготовить нужный инструмент. Для того чтобы установить влагозащищенные розетки для ванной, вам потребуется:

  • отвертка крестового типа;
  • индикатор для проверки наличия напряжения;
  • круглогубцы для работы с оголёнными концами проводов;
  • инструмент для удаления изоляции с кабеля;
  • лазерный или водяной уровень;
  • дрель с ударным режимом сверления.

Если вы устанавливаете новую электрическую точку без проведения ремонта, то вопрос какие розетки ставить в ванной у вас не стоит. Если же вы делаете ремонт с прокладкой проводов, то можно для эстетики использовать встроенные изделия. Встроенная розетка в ванную потребует приобрести специальную насадку для сверления больших отверстий в бетоне.

Совет! Сразу определите сколько розеток нужно в ванной для того чтоб каждый потребитель имел собственный источник питания. Если вам необходимо несколько электрических точек, то используется двойная розетка для ванной. Лучше установить одну двойную или тройную розетку, чем разводить по помещению несколько одинарных.

После того как вы выбрали какую розетку ставить в ванную и обозначили её точное местоположение, можно приступать к процессу монтажа. Процесс установки достаточно прост и состоит всего из четырёх основных пунктов:

  • первым делом необходимо просверлить отверстия для дюбелей, на которые будет крепиться розетка в ванной. Делается это при помощи дрели с ударным режимом сверления;
  • следующим этапом идёт подготовка проводов. В зависимости от вида зажимов в самой розетке, необходимо очистить от изоляции концы проводов. Крайне не желательно использовать острый нож для обрезки изоляции, так как это может повредить сам проводник. В результате электрическая розетка в ванной будет нагреваться во время работы или кабель вовсе отпадёт от зажима. Используйте инструмент для снятия изоляции;
  • далее устанавливаем дюбеля в проделанные заранее отверстия, подключаем провода к розетке и закрепляем её корпус на стене при помощи болтов. Влагозащитные розетки для ванной имеют в корпусе специальные отверстия с резиновыми заглушками в которые необходимо запустить провода перед их подключением, это обеспечит плотное прилегание корпуса изделия к стене;
  • после того как вам удалось провести розетку в ванной и установить её на место, можно проверять её работоспособность подав электричество через заранее установленный автомат.

Для того чтоб изделие служило долго, важно чтобы высота розетки в ванной и её местоположение относительно других предметов позволяло беспрепятственно выключать потребители. Перед тем как вытащить вилку потребителя, второй рукой придерживайте корпус розетки.

Помогите нам стать лучше! Оцените качество подачи материала Загрузка... Расскажите друзьям и коллегам в социальных сетях

dizain-vannoy.ru

Где и как расположить розетки в ванной комнате

Для электрических приборов ванная комната – это место с повышенной опасностью поражения электрическим током. Поэтому к вопросам установки розеток в ней нужно подходить особо ответственно. Чтобы исключить поражение электрическим током либо используют защищенные изделия, либо питание пониженным напряжением, например, до 12В. О том, как и где установить розетки в ванной комнате по ГОСТам, мы поговорим в этой статье.

Какое оборудование и как подключать

Розетки в ванной комнате обычно используют:

Мощные потребители, такие как проточные водонагреватели мощностью свыше 3,5 кВт, следует подключать к сети напрямую от отдельного автомата и через устройство защитного отключения (УЗО). Или через дифавтомат с током срабатывания не больше 30 мА. Это нормированная величина и откуда она взята мы расскажем ниже.

На рисунке ниже вы видите пример схемы подключения электронагревателя:

Подключение полотенцесушителя в розетку не всегда уместно и эстетично, поэтому имеет смысл подключить его также к автоматическому выключателю напрямую, хоть и его мощность обычно не столь велика как у проточных нагревателей.

Сколько должно быть розеток? Если стиральная машинка находится в другом помещении, обычно более 1-2 штук не устанавливают, а если машинка в этом же помещении и кроме неё есть бойлер – 3-4 штуки.

Требования ПУЭ и другие нормативы

Ванную комнату делят на зоны, которые указывают на допустимость или недопустимость установки в них электрооборудования. На рисунке ниже изображены кратко схематически эти зоны и расстояния до элементов санузла – ванной, раковины и пр. Подробнее о них читайте в ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения.

Зоны ванной комнаты по электробезопасности:

  • 0 – это непосредственно там, где есть вода (раковина, поддон душевой кабины и т.д.).
  • 1 – окружает предыдущую область, обычно это прилегающие стены.
  • 2 – находится на расстоянии 60 см, а для душевой кабины и подобных емкостей не прямоугольной формы в радиусе 60 см от краёв зоны 0.
  • 3 – условно безопасная. Находится за пределами второй, то есть более чем 60 см от умывальников и прочего.

Более подробное описание вы можете найти в выше указанном ГОСТе. А что нам говорят требования ПУЭ? Для этого перейдем к пункту ПУЭ 7.1, и рассмотрим некоторые выдержки из текста:

7.1.40 описывает требования к прокладке проводки. В нём говорится о том, что допустима как открытая прокладка кабелей, так и скрытая электропроводка. Допустимая температура их изоляции должна быть не менее 170 °С.

7.1.47 описывает допустимость установки тех или иных изделий в санузле, в соответствующих зонах (таблица составлена по тексту из оригинала):

Зона Класс защищенности Что может использоваться
0 IРХ7 электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны;
1 IРХ5 только водонагреватели
2 IРХ4 (IРХ5 для общественных мест) водонагреватели и светильники класса защиты 2
3 IРХ1 (IРХ5 для общественных мест) Всё остальное

*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48 рассматривает возможность установки штепсельных розеток в ванной комнате вообще. В нём идёт речь о том, что в общественных душевых розетки устанавливать нельзя, но в ванных комнатах квартир или гостиничных номерах можно устанавливать только в 3 зоне, по ГОСТ Р 50571.11-96. При этом они должны быть подключены через разделительные трансформаторы (что не удобно и дорого в большинстве случаев), или через УЗО и дифавтоматы с током срабатывания не больше 30 мА. Также электроустановочные изделия устанавливают на расстоянии не меньше чем 0,6 метра от дверей душевой кабины.

Итак, подведем итоги, где установить розетки в ванной комнате и как подключить по ГОСТу?

По нормам ПУЭ и ГОСТ они должны быть подключены через УЗО с током срабатывания не больше 30 мА, располагаться не ближе 60 см от дверей душевой кабины и находится в 3 зоне. При этом проводка может быть скрытой и открытой. Распределительные коробки размещайте на таком же удалении, а еще лучше за пределами ванной комнаты.

Также отсюда следует, что расположение электроточек выбирается только согласно зонам. При этом не регламентируется, на какой высоте от пола или какое расстояние от потолка допустимо. Устанавливайте их так, чтобы было удобно подключать и отключать электроприборы. Также предусмотрите возможность попадания брызг или потоков воды на электроприборы и их разъёмы для подключения – она должна быть исключена.

Это значит, что и у умывальника в ванной комнате также запрещена установка розеток. Нужно выносить их в зону 3, т.е. на 60 см от него, а если ближе, то использовать в таком случае изделие обязательно с защитой IPx4, то есть с защитной шторкой. Отличным примером является серия качественных накладных электроустановочных изделий Legrand Plexo:

Ни над раковиной, ни под ней не стоит устанавливать даже такие защищенные изделия, так как вы не можете предвидеть куда потечет вода, если где-то повредятся элементы водопровода. Выполнение требований ПУЭ – это ваша безопасность.

Подробнее о степени защиты IP вы можете узнать, перейдя на статью, на которую мы сослались.

Схема подключения и монтаж

Как было сказано, электрооборудование в этом помещении подключают через УЗО. В идеальном случае будет хорошо, если все розетки и приборы будут подключены через отдельный автомат, но это не всегда возможно сделать без капитальных вложений и без штробления. Схема подключения изображена ниже.

В зависимости от того, как вы можете расположить розетки, или до кладки плитки или после неё, вам понадобится модернизировать электрическую схему санузла. Вы можете использовать накладные или встраиваемые электроустановочные изделия. В приведенных цитатах ПУЭ не указывается, есть ли разница в их установке. Поэтому наружную проводку допустимо прокладывать в ванной комнате также, как и во всех остальных, например, в кабель-каналах.

Встроенные модели обязательно устанавливайте в подрозетники внутрь стены. Особых отличий в монтаже нет, разве что делать отверстие в плитке нужно с повышенной осторожностью, чтобы её не сколоть.

Для этого, если нет алмазной коронки, с помощью специальных перьевых сверел для плитки делают по кругу ряд отверстий, после чего скалывают круглый кусок плитки и выдалбливают отверстие в основном материале стены.

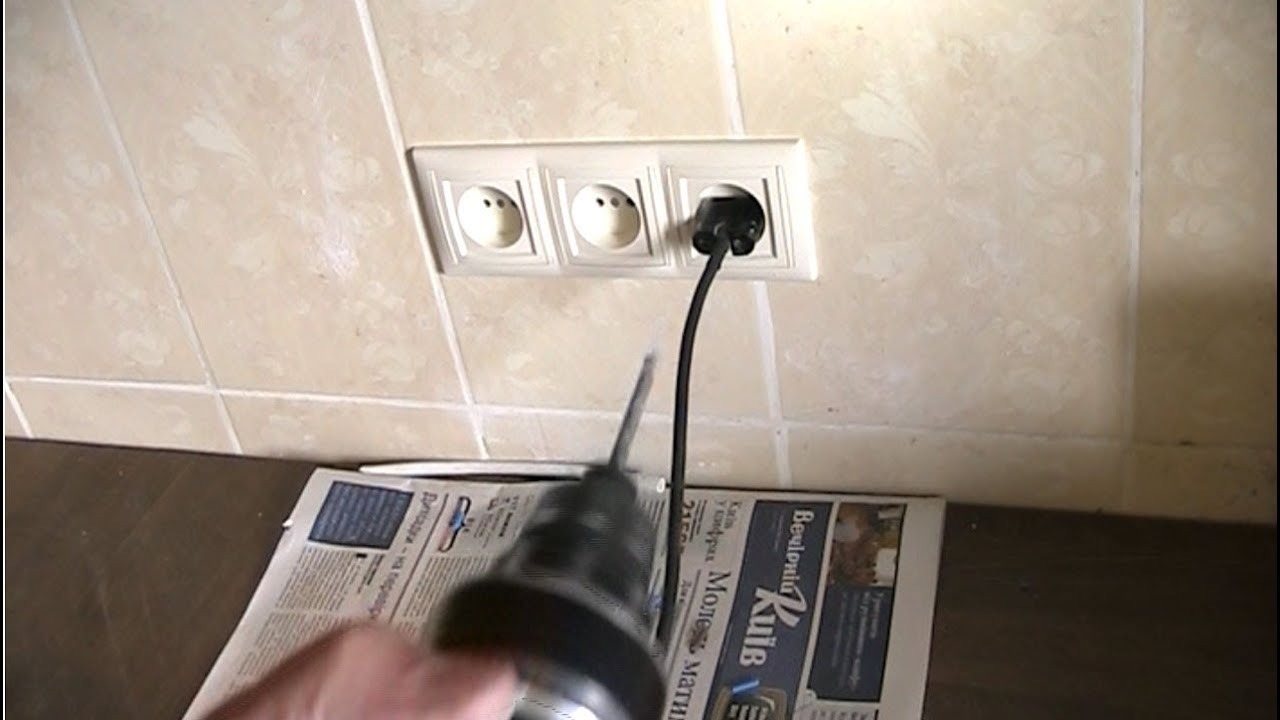

На видео ниже наглядно показывается, как установить розетку в ванной:

Чтобы снизить риск поражения электрическим током, все токоведущие части (металлические) должны быть соединены в единый контур для уравнивания потенциалов и заземлены.

Заключение

Подведем итоги и кратко ответим на вопрос «где расположить и какие выбрать розетки для ванной комнаты». Устанавливайте их на расстоянии не ближе чем 60 сантиметров к раковине, душевой кабине и прочему. В этом случае можно использовать изделия с классом защиты IPx1, а если вам нужно установить ближе – выбирайте такое место, чтобы не было вероятности забрызгать токоведущие части под напряжением. При этом розетка должна быть с защитной крышкой и иметь класс влагозащиты не ниже чем IPx4.

Кроме этого вы можете устанавливать розетки в шкафу, как это показано на фотографии ниже:

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, где и как установить розетки в ванной комнате согласно требованиям ПУЭ. Надеемся, предоставленные рекомендации были для вас полезными!

Материалы по теме:

samelectrik.ru


Смотрите также
