Как снять показания счетчика электроэнергии

С XIX века люди пользуются электроэнергией, платят за нее деньги. За это время опробовано много способов расчета между электроснабжающими организациями и потребителями, но, время показало, что оптимальным вариантом является автоматический учет приборами совершенной работы с последующей ее оплатой по состоявшемуся факту.

С этой целью производители электротехнического оборудования выпускают электрические счетчики, учитывающие разными способами затраченную потребителем энергию.

В наше время распространено два их вида:

1. индукционные приборы старых моделей, работающие на основе электромеханической конструкции;

2. статические изделия, использующие электронные компоненты и микропроцессорную технику.

Оба типа этих приборов работают по одному общему принципу: они постоянно во включенном состоянии считают проходящие через них мощности и отображают эту информацию на счетном механизме или табло индикации. По времени их показания все время обновляются, увеличиваются.

Это позволяет фиксировать отсчеты в разное время и, вычитая предпоследнее показание из последнего, определять совершенную электрическими приборами работу за конкретный расчетный период.

Как снять показания с индукционного счетчика

Подобные конструкции надежно работают много десятилетий, обеспечивая вполне допустимую точность расчетов в классе 2,0 и 2,5. Вся необходимая для пользователя информация выведена на переднее табло.

Счетный механизм выполнен вращающимися колесиками с цифрами, обозначающими определённый разряд. На фотографии представлен однофазный счетчик СО-И446, обладающий возможностью показа целого четырехразрядного числа и одного десятичного знака после запятой.

В первоначальном состоянии все значения обнулены, имеют вид: 0000,0. Конечное показание 9999,9 означает, что счетный механизм полностью прошел весь цикл отсчета электрической энергии. При дальнейшей работе он сразу сменяется на 0000,0. Но, не останавливается, а продолжает выполнять отсчет с положения 0000,1 и дальше…

Обратите внимание на положение запятой, разделяющей целые значения разрядов от долей десятичной дроби. Для простоты расчета последними величинами можно просто пренебрегать. Но, если десятичные дроби записать без запятой, то в расчетах явно появится ошибка.

Подобное разделение может оформляться различными способами у счетчиков или вообще отсутствовать. Будьте внимательны.

Рассмотрим два примера снятия отсчета за 25-е число:

1. января;

2. февраля.

Первый случай — расчет за январь

Исходные данные

Последний расчет с энергоснабжающей организацией проводился 25 декабря. Показания счетчика были зафиксированы: 9856,4 киловатт-часа.

Снятое показание января: 9973,2 киловатт-часа.

Расчет расхода электроэнергии

Из последнего показания за 25-е января 9973,2 вычитаем зафиксированный последний отсчет за 25-е декабря 9856,4 и получаем 116,8 киловатт–часа.

Второй случай — расчет за февраль

За исходные данные принимаем проведенный январский расчет с показанием механизма 9973,2 киловатт-часа.

Подходим к счетчику и снимаем показание 0096,7 киловатт-часа. Это число по своему модулю стало меньше предыдущего, что означает возврат счетного механизма на очередной цикл своей работы.

Порядок расчета

Поскольку счетчик прошел полностью свой круг, то это дает нам право записать его новое показание 0096,7 видом 10096,7. Первая добавленная нами цифра «1», заполнившая недостающий регистр, как раз и обозначает этот переход.

Поэтому выполняем дальнейшие математические действия, вычитая из февральского показания 10096,7 отсчет за январь — 9973,2. Получим 123,5 киловатт-часа.

Проведенный расчет подробнее сведен в таблицу.

Для выполнения расчетов в следующем месяце — марте в качестве отсчета предшествующего февраля надо брать число 0096,7, а не 10096,7 потому, что сравнение уже будет выполняться в четырехзначном виде.

Таким образом, при прохождении индукционным счетчиком полного цикла счетного механизма следует правильно учитывать разряды знаков, выполнять расчеты с их учетом.

Как снять показания со счетчика за короткое время — одну минуту

На шкале индукционного счетчика наносится информация о числе оборотов алюминиевого диска, которое он должен совершить для фиксации одного киловатт-часа. На прилагаемом вверху фотоснимке оно равно 600. На других моделях может быть в два раза больше: 1200.

Оно позволяет при визуальном наблюдении скорости вращения диска оценивать величину проходящей мощности. Для этого по часам фиксируют время в одну минуту и за период его прохождения считают количество оборотов диска, наблюдаемых по появлению красной контрольной метки. Далее выполняют нехитрые математические расчеты.

Рассмотрим их на примере. Допустим, что за одну минуту диск счетчика совершил 30 оборотов. Нам остается выполнить простую пропорцию, когда 600 оборотов обозначают 1 киловатт (1000 ватт), а 30 оборотов — неизвестную мощность. Чтобы ее определить надо число 30 разделить на 600 и умножить на 1000. 30/600=0,05. 1000x0,05=50 ватт.

Таким способом удобно контролировать подключенную в цепи учета нагрузку и выполнять обратную задачу: по заранее созданной эталонной нагрузке, например, в 1 кВт, оценивать работоспособность счетного механизма.

Как снять показания со счетчика при его замене

Приборы учета подвергаются периодической метрологической поверке в электротехнических лабораториях органов энергосбыта. Для этого их демонтируют, заменяя другими.

При снятии старого электросчетчика надо зафиксировать на бумаге его показания и рассчитать потребление за неоплаченный период эксплуатации. В момент подключения нового прибора тоже записывается отсчет его шкалы. Он берется за основу для определения дальнейших расчетов.

Как снять показания с электронного счетчика

Статические или электронные конструкции приборов учета выпускаются очень большим ассортиментом изделий. Все они имеют разный алгоритм управления для снятия показаний, который приведен для каждого прибора в технической документации, поставляемой с прибором.

Каждый владелец прибора должен самостоятельно ознакомиться с правилами пользования конкретного устройства.

Конструкция электронного счетчика большинства современных марок имеет общий принцип работы, позволяющий использовать учет потребления электроэнергии по времени. Для этого внутри схемы, как и практически всех современных устройств, использующих микропроцессорные технологии, встроены внутренние часы.

Они предназначены не столько для просмотра текущих значений времени, сколько для временно́го управления технологическими процессами учета потребленной электроэнергии. Часы позволяют контролировать расчеты, выполнять их в разные периоды суток отдельными группами, разбивать на зоны или периоды.

Раздельный учет электрической энергии по времени суток

За счет введения отдельных тарифов государство равномерно распределяет электроэнергию между разными потребителями по времени и оплачивает таким способом решение своих проблем населению, возмещает экономически обоснованные затраты.

Возможность раздельного учета полностью реализована в многотарифных счетчиках, позволяющих снижать оплату за электроэнергию путем регулирования ее потребления, выполняя трудозатратные операции в льготные часы. Например, стирка белья машиной может выполняться автоматически в любое время. Но, при постоянном ее выполнении ночью создается ощутимая экономия денежных средств.

Возможности программирования многотарифных счетчиков

Для учета потребленной электроэнергии электронный прибор может быть настроен для работы по временны́м зонам:

1. Т1 — объединенная однотарифная зона;

2. Т2 — разбивка времени суток на два периода оплаты;

3. Т3 — трехпериодная оплата. Временны́е зоны действия тарифов:

• Тариф Т1 предусматривает такой же расчет за электроэнергию, который осуществляется у индукционных счетчиков: без разделения.

• Тариф Т2 использует возможность льготной оплаты населению с 23 до 07 часов по местному времени. А в остальной период действует основной режим.

• Тариф Т3 обеспечивает разделение суток на одну обычную зону оплаты и две льготные промышленным предприятиям и организациям с учетом их деятельности. Способы оплаты и временные зоны этих категорий потребителей имеют много поправок, их следует уточнять для каждого конкретного случая.

Как снять показания с многотарифного счетчика

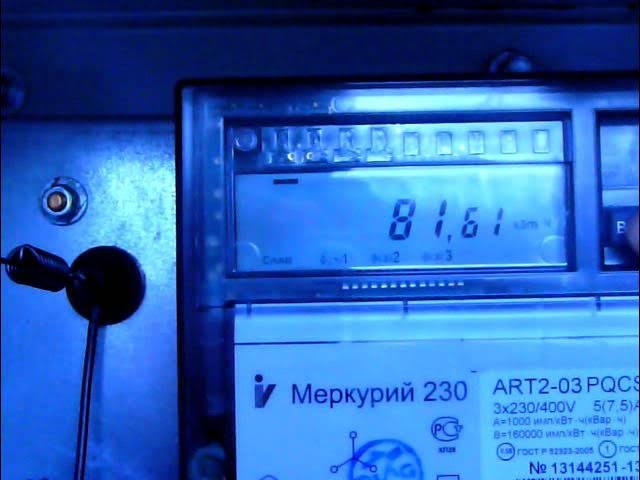

В качестве примера используем электронную модель Меркурий 230. На всех остальных приборах алгоритм снятия показаний практически повторяется.

Тариф №1

Необходимо зайти в меню прибора учета и вызвать по методике, изложенной в технической инструкции, режим «Т1». На рассматриваемом нами электросчетчике он вызывается поочередным нажатием кнопки «Ввод».

При его появлении на дисплее показывается:

• контрольная метка;

• надпись «Т1»;

• показание потреблённой мощности в киловатт-часах по этому тарифу.

Фотография зафиксировала 64 киловатт-часа.

Тариф №2

Кнопкой «Ввод» повторяем предыдущие действия до входа в тариф Т2 и снимаем показания для него 17,61 киловатт-часа.

Записываем эти отсчёты, проводим математические вычисления.

Как рассчитать стоимость потребления электроэнергии с помощью многотарифного счетчика

Допустим, что 25 января мы записали показания электросчетчика в киловатт-часах при потреблении по тарифу:

• Т1 — 1035,95;

• Т2 — 555,07;

• Общие — 1591,02.

25 февраля они составили:

• Т1 — 1308,03;

• Т2 — 591,34;

• Общие — 1899,37.

Высчитываем для каждой позиции разницу за месяц февраль:

• для Т1: 1308,03-1035,95=272,08;

• для Т2: 591,34-555,07=36,27;

• общее потребление: 1899,37-1591,02=308,35.

Делаем контрольную проверку выполненных расчетов, складывая составляющие Т1 и Т 2: 272,08+36,27=308,35. Проведенное вычисление общей потребленной мощности двумя способами совпало, что исключает появление математической ошибки.

Сам процесс расчета удобнее сводить в таблицу, использовать ее для постоянного помесячного учета.

Как рассчитать денежную сумму оплаты за потребление электроэнергии

Перевод значений мощности, снятой со счетчика в киловатт-часах, применяется для перерасчета оплаты стоимости использованных услуг. Для этого следует количество вычисленной мощности потребления умножить на цену 1 киловатт-часа.

Дополнительные возможности электронных счетчиков

Микропроцессорная база этих приборов позволяет значительно расширить спектр пользовательских настроек вплоть до исключения снятия показаний непосредственно с дисплея.

Отдельные модели учетов позволяют выполнять подключение к слаботочным линиям, компьютерным сетям для автоматического считывания и управления информацией. Пользователь в системе «Умный дом» может просматривать все сведения удаленно с мобильного телефона, смартфона.

Среди части населения популярна услуга передачи данных со счетчика непосредственно на компьютеры предприятия энергосбыта, с помощью которых производится весь процесс расчета, подготавливаются сведения для выполнения расчетов.

Чтобы правильно снять показания счетчика электроэнергии следует учитывать конструктивные особенности каждого прибора и проявлять внимательность при вычислениях.

Как правильно снять показания счетчика электроэнергии

У каждого потребителя электрической энергии и прочих ресурсов должен быть установлен индивидуальный счетчик учета. Сегодня для этого используются ПУ различных типов. Но именно на основании показаний ИПУ происходит оплата услуг за поставленное электричество. При этом важно корректно снимать показания с установленного ПУ, поскольку от этого зависит сумма платежей и отсутствие осложнений с ресурсоснабжающей организацией.

В этом материале мы расскажем, как снимать показания счетчика электроэнергии в зависимости от его разновидности, какие цифры нужно списывать и сообщать поставщику услуги.

Виды электросчетчиков

На текущий момент производителями приборов учета предлагаются не просто разнообразные модели устройств, но и их различные типы. И потребители вправе выбрать и установить любой из доступных для них ИПУ. Это и привычный для большинства потребителей индукционный ПУ, и электронный счетчик электроэнергии. И, прежде чем рассматривать то, как правильно снять показания счетчика электроэнергии определенного вида, следует немного подробнее рассказать о разновидностях устанавливаемых сегодня приборов учета.

Заводами-изготовителями ИПУ предлагается две разновидности устройств по учету электрической энергии:

1. Модификации индукционного типа с электромеханической конструкцией.
2. Устройства статического типа, в основе которых предусмотрены электронные комплектующие и микропроцессорные схемы.

Несмотря на то, что индукционные устройства называют «старыми» поскольку их используют на протяжение многих десятилетий, их актуальность со временем не снижается – они надежны, просты в эксплуатации и обеспечивают высокую точность показаний. Сегодня производители ИПУ используют при их создании современные технологии и качественные материалы, а современный дизайн отлично вписывается в интерьер современного дома.

Принцип работы обеих разновидностей ИПУ одинаков. Прибор непрерывно находится в рабочем состоянии, подсчитывая проходящие через него мощности и выдавая эти сведения на цифровое или индикационное табло в зависимости от вида. Значения на ИПУ непрерывно изменяются в сторону увеличения.

Путем простых арифметический действий пользователь при необходимости может подсчитать количество израсходованной электроэнергии за тот или иной промежуток времени. Эти сведения передаются потребителями услуг в ресурсоснабжающую организацию. Она, в свою очередь, производит соответствующие начисления за поставленное электричество.

Снимаем показания с индукционного счетчика

Начнем с того, как выполняется снятие показаний счетчика индукционного вида. Такие приборы установлены у огромного количества потребителей.

Во всех устройствах этого типа имеется вращающееся колесико. В зависимости от модификации количество цифровых знаков может быть различным (5 или 7). Каждая цифра расположена в «собственном» окошке. Причем цифра, расположенная крайней справа во всех ПУ учета отличается от остальных. Это может быть ее цветовое выделение, например, красным цветом, отделение от остальных знаком препинания (обычно, запятой) либо размерами «своего» окошка. Этим показателем обозначаются десятые доли кВт/ч, которые не фиксируются при снятии показаний.

Важно! У некоторых моделей индукционных ПУ последнее цифровое значение не выделено, а потому, снимая показания, следует записывать все цифры.

В реальности, снять показания с ИПУ сможет каждый – это простая процедура, которую нужно выполнять периодически, как правило, каждый месяц. Для потребителя важно корректно фиксировать показания, поскольку от этого зависит правильность начисления оплаты поставленного электричества. Многие потребители ежемесячно записывают эти показания в отдельную тетрадку, но можно и ориентироваться по записям в своих платежных квитанциях.

В случае необходимости, замена индукционного ПУ осуществляется в присутствии сотрудника ресурсоснабжающей организации с составлением соответствующего акта.

И еще один важный момент, который необходимо учитывать при эксплуатации счетчиков данного типа. Понятно, что максимальное число, которое может быть показано на табло данного устройства ограничено. При достижении значения до 999999,9 (9999,9) отсчет вновь начинается с нуля, но тогда потребитель должен помнить, что при записи показаний первой цифрой значения будет единица + остальные данные, т.е. количество цифр увеличится на одну.

Где смотреть

Итак, мы выяснили, что индукционные ПУ оборудованы вращающимся колесиком, расположенным под основным цифровым табло. Благодаря постоянному вращению колесика цифры на табло изменяются, выдавая поставленную электроэнергию.

Для фиксации показаний с ПУ необходимо выписать цифры с табло, актуальные на конкретную дату. Чтобы узнать, какое количество энергии было израсходовано за интересующий потребителя расчетный период, надо из зафиксированного значения отминусовать показатель, записанный месяцем ранее. Далее полученная разницу надо умножить на тариф, установленный за данный вид услуги в определенном регионе. В итоге потребитель получает размер оплаты за услугу.

Сколько цифр записать

Кто-то может спросить, а какие показания счетчика электроэнергии нужно передавать в ресурсоснабжающую организацию. Как правило, передается показатель предыдущего расчетного периода и актуальное значение. Далее производится простой арифметический расчет итоговой суммы.

При этом потребитель должен записать не все видимые цифры – выделенная цифра в расчет не принимается. Если внимательно посмотреть на ПУ, то можно понять, что изменение выделенной цифры происходит практически одновременно с полным оборотом диска. Из-за постоянного изменения значения в расчет берутся цифры, которые отражают целое число фактически полученных киловатт/часов

Снимаем показания с электронного счетчика

Показания электросчетчика электронного типа, по большому счету, снимаются практически по тому же принципу, что и с индукционного ПУ. На электронном табло высвечиваются числовые данные. Эти показатели обновляются с установленной техническими характеристиками ПУ периодичностью. Расчеты выполняются по аналогичному алгоритму. Однако, существует один важный нюанс – это относится исключительно к ПУ, имеющим однотарифную схему отображения показателей.

В еще более современных электронных ПУ предусмотрен замер потребляемой электроэнергии в зависимости от времени. Так дневной тариф будет несколько выше ночного. И многотарифные счетчики фиксируют точное количество энергии, которое потребителем было израсходовано отдельно в дневное и ночное время суток.

Здесь мы не станем углубляться в выгоде установки таких счетчиков и их индивидуальных характеристиках. С каждым ПУ производителем предоставляется инструкция и, скорее всего, у потребителя не должно возникнуть сложностей с вычислениями. Но о некоторых моделях, вернее о том, как снять с них показания расскажем немного подробнее.

Меркурий 200

ИПУ Меркурий-200 поставляются в различном исполнении — это одно- и многотарифные модели. Многотарифные приборы учета отличаются маркировкой, к примеру, 200.01, 200.02 и 200.03. Однако, независимо от типа показания снимаются с помощью кнопки «Ввод», вернее ее нажатия. Она располагается на лицевой стороне прибора. Снятие необходимых показаний зависит от того, сколько раз нажимать кнопку.

Когда потребителем производится расчет по одному тарифу (без разделения на день-ночь), то показания следует снимать, нажав «Ввод» 1 раз. На электронном табло высвечивается значение Т1. Когда учет производится по разным тарифам, то кнопку «Ввод» нужно нажимать дважды:

1. Т1 – электроэнергия, израсходованная днем. Записывается высвеченное значение.
2. После второго нажатия «Ввод» отображается значение Т2 (кол-во электричества, использованного в ночное время).

Энергомера

ИПУ Энергомера — это одно или многотарифное устройство. При снятии показаний с такого счетчика следует использовать тот же алгоритм. Сведения высвечиваются на электронном табло устройства. Ключевое различие – название используемой кнопки. У приборов Энергомера она называется «Просмотр» (ПРCM). При записи показаний следует помнить, что в расчет берутся только цифры, стоящие до точки (запятой).

В счетчиках этого изготовителя предусмотрена индикация в автоматическом и ручном режимах:

• в первом случае значения на дисплее высвечиваются в установленной последовательности и цикличности с незначительным интервалом;
• для получения показаний в ручном режиме потребуется использовать специальную кнопку («Кадр» либо «ПРCM» в зависимости от модификации).

Обычно, ознакомившись с подробной инструкцией производителя к конкретной модели, потребители легко справляются со снятием показаний с данных ПУ.

Микрон

Многотарифные электронные ПУ Микрон имеют на корпусе одну-единственную кнопку. Посредством нажатия на нее на табло выводятся соответствующие показания.

Но в таком варианте потребуется подождать, когда на табло высветится «галочка» над обозначениями «Т1» и «R+». Это будет показанием первого тарифа. Их и нужно зафиксировать для расчета.

Далее нужно повторить нажатие на эту же кнопку. Галочки высветится над Т2 и R+. Записываем значение. Когда имеются зоны Т3 иТ4, снова нажимаем и ждем вывода соответствующих значений.

Saiman

На сегодняшний день многие поставщики электроэнергии заменяют устаревшие индукционные модели на новые электронные счетчики. Делают это совершенно бесплатно для потребителя услуги и устанавливая ПУ Saivan.

Это простейшее устройство, у него вообще отсутствуют кнопки, которые применяются для принудительного «перелистывания» значений. Здесь нужно элементарно дождаться, когда на табло отобразится соответствующий показатель.

Данные на электронном дисплее такого устройства высвечиваются в некоторой последовательности:

• актуальное число;
• время;
• № ПУ;
• передаваемый показатель;
• показания при использовании одного тарифа (Total), если ПУ многотарифный последовательно отображаются T1, T2 и Total.

В платежку вносятся показания Total (или Т1 + Т2 + Total). Здесь также не нужно записывать цифру, стоящую после точки (запятой) — берется лишь целое число.

Особенности трехфазных счетчиков

Отдельно нужно рассказать, как снять показания трехфазного счетчика электроэнергии. ПУ этого вида сегодня встречаются в двух исполнениях:

• старого образца, где обязательно наличие трансформаторов;
• современные электронные модификации с прямым включением.

При эксплуатации электронного устройства, владелец сможет получить требуемые показания по описанному выше алгоритму. Потребуется выписать значения, дождавшись, когда требуемые данные отобразятся на табло либо «листать» значения до соответствующей страницы.

При выделении больших мощностей либо эксплуатации «старого» устройства на все фазы устанавливается по трансформатору. Чтобы записать корректные показания с подобного прибора нужно точно знать индивидуальный коэффициент трансформации. Записанные с устройства данные потребуется умножить на означенный коэффициент. Результат умножения является фактически полученным объемом электроэнергии.

Но лучше все-таки внимательно почитать договор с ресурсоснабжающей организацией. В нем подробно описывается порядок расчетов — некоторые поставщики просят записывать показания, под ними проставлять сведения трансформатора и (или) коэффициент. А непосредственный расчет производится самим поставщиком. Поэтому при эксплуатации трехфазного ИПУ, уточните регламент расчетов при подключении и опломбировании счетчика.

Приборы с автоматической передачей показаний

Такая проблема, как смотреть, записывать и передавать данные с ИПУ в ресурсоснабжающую организацию практически не затрагивает тех потребителей, которые устанавливают суперсовременные устройства.

Эти устройства самостоятельно отправляют все необходимые сведения поставщику электрической энергии. Для этого настраивается специальный канал, данные по которому передаются в автоматическом режиме. Монтаж и настройка подобного устройства достаточно сложная процедура, которую должны выполнять квалифицированные сотрудники ресурсоснабжающей организации. Однако после установки такого прибора потребителю не надо переживать по поводу отправки данных.

Как вести подсчеты для оплаты

Мы подробно рассказали, как смотреть на приборах учета различных видов. А теперь расскажем, как считать (вводить) показания для получения конечной суммы платежа за полученную электроэнергию.

Здесь потребителю услуги надо выполнить несколько простейших арифметических действий. Основная формула, используемая для расчета в ПУ всех типов, выглядит так:

Сумма к оплате = (П1 — П2) * Т, где

П1 — показания настоящего расчетного периода;

П2 – показания предыдущего расчетного периода;

Т – тариф, установленный за электроэнергию в конкретном регионе.

Эта формула применяется и к индукционным устройствам, и к электронным приборам, настроенных на выдачу данных по одному тарифу.

Когда эксплуатируется двухтарифный ПУ, то такие вычисления необходимо провести для дневного и ночного тарифа, а потом сложить полученные цифры. Это и будет окончательная сумма к оплате.

Опломбирование счетчиков

Опломбировка ИПУ – это доказательство механической целостности и корректной работы устройства. Эта процедура защищает от несанкционированного отбора электроэнергии у ресурсоснабжающей организации. Пломбировка ИПУ – это обязательная процедура, у каждого работающего электросчетчика должна иметься пломба от ресурсоснабжающей организации.

На текущий момент применяется две разновидности пломб:

• от завода-изготовителя устройства;
• от поставщика электроэнергии.

Опломбирование ПУ от изготовителя подтверждает то, что прибор прошел необходимую сертификацию и работает в соответствии с установленными нормативами. Заявленные характеристики удовлетворяют требованиям, а сам прибор имеет должную точность измерений. Помимо это заводская пломба паспорт ПУ, который должен прилагаться к каждому изделию, являются доказательством того, что прибор прошел все испытания.

Вторая пломба ставится при монтаже и вводе ИПУ в эксплуатацию. Это говорит о том, что ресурсоснабжающая организация приняла на баланс конкретный ПУ. Опломбирование выполняется исключительно представителями организации, которой осуществляется подача электроэнергии до конкретного потребителя и контроль ее своевременной оплаты.

Противомагнитные пломбы

К сожалению, не все потребители электроэнергии добросовестно оплачивают поставленную услугу. Кроме того, многими потребителями электричества устанавливаются магниты и счетчик с таким магнитом показывает значение гораздо меньше реального.

Чтобы этого не происходило поставщики услуг сегодня снабжают счетчики своих потребителей специальной противомагнитной пломбой. В данном случае это не пломба, как таковая, а особая наклейка на корпусе устройства. Она является своеобразным индикатором – если на приборе с такой наклейкой будет использоваться магнит, то полоска с магнитным полем изменяет цвет. Сотрудники ресурсоснабжающей организации при проведении регулярных проверок, обнаружив подобные изменения вправе оштрафовать потребителя.

Испытания, которые проводились с противомагнитными индикаторами, показали, что цвет изменяется при расстоянии магнита не более 5 см от прибора. А это исключает какие-либо случайные намагничивания магнитной полосы индикатора.

Заключение

Сегодня мы рассказали, как снять и как правильно передавать показания со счетчиков различных типов. Надеемся, что это поможет потребителям услуг своевременно, но главное правильно выполнять все необходимые мероприятия и не уклоняться от обязанности оплачивать израсходованную электроэнергию поставщику услуги.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Снимаем показания со счетчиков Меркурий, Микрон, Энергомера

Вы здесь: Очень часто возникает ситуация, когда непонятно, как правильно снять показания счетчика электроэнергии. Сложности, как правило, возникают на новых моделях электросчетчиков: с электронным дисплеем, непонятными на первый взгляд кнопками и наличием тарифов для дня и ночи. Чтобы Вы смогли правильно считать данные и передать их на оплату, далее мы расскажем, как самостоятельно выполнить снятие показаний с наиболее популярных моделей электрических счетчиков: Меркурий, Энергомера и Микрон.

Модели старого образца

Если у Вас в квартире либо на столбе дома установлен индукционный счетчик электроэнергии – на передней панели крутится диск, снятие данных не представляет ничего сложного. Вы должны в один и тот же день каждого месяца выписывать показания на листик. Далее все очень просто – от имеющегося значения необходимо вычесть число, которые Вы выписали в прошлом месяце. В результате у Вас должен получиться месячный расход электроэнергии. Однако на этом процедура снятия данных не заканчивается.

Очень важный момент, который немного упростит процесс снятия – Вы должны снимать показания на счетчике только до запятой. Последняя цифра, которая выделена другим цветом (чаще всего красным, как показано на фото), не учитывается. Если рассмотреть на наглядном примере, как снять месячный расход, то согласно фото Вы должны выписать 000004 кВт/час (без учета последней четверки).

Далее все зависит от того, как производиться оплата электроэнергии по отношению к Вашей обслуживающей организации. Либо Вы просто передаете считанные показания в организацию, либо Вы самостоятельно подсчитываете сумму оплаты и оплачиваете ее по квитанции. В последнем случае нужно Ваше снятое значение умножить на тариф, которым Вы пользуетесь.

Модели нового образца

В современных электронных счетчиках уже не используются вращающиеся диски и механические циферблаты. В таких моделях электросчетчиков уже установлен электронный дисплей, который помимо общего показания кВт/час может отображать время работы, учет расхода по определенному времени суток и т.д. Все эти новшества на самом деле позволяют быстрее снять расход электроэнергии за месяц и в то же время просмотреть остальные, не менее важные показания.

На первый взгляд может показаться, что с такого мини-компьютера будет сложно снять показания электроэнергии за месяц, но это не так. Все намного проще, чем Вы думаете. Итак, для снятия данных Вы должны выполнить несколько простых действий:

1. Нажать на кнопку «Ввод» (возможно придется нажать несколько раз, чтобы найти подходящий параметр).
2. Если у Вас однотарифный электросчетчик, выписать значение Т1, двухтарифный – Т1 и Т2, трехтарифный – Т1, Т2 и Т3.
3. Отнять имеющиеся значения от этих же в предыдущем месяце.
4. Снятые показания передать в обслуживающую организацию либо самостоятельно высчитать сумму к оплате. Тут нужно учитывать, что если у Вас электросчетчик на два либо три тарифа, каждое значение (Т1, Т2, Т3) необходимо умножать на свой коэффициент, который указывается в квитанции.

По аналогии с данным видео примером можно снимать данные с устройства Меркурий 200, Микрон, Каскад, Энергомера, Нева и Лейне Электро. О преимуществах и недостатках двухтарифных счетчиков мы разговаривали в соответствующей статье. При грамотном использовании бытовой техники такие электросчетчики на порядок выгоднее обычных моделей!

Вы должны знать!

1. Если электросчетчик пошел считать по второму кругу, то есть если он обнулился, снять показания электроэнергии нужно следующим образом: добавить к существующему числу единицу впереди и отнять значение за прошлый месяц. К примеру, если у Вас пятизначное табло (без учета цифры после запятой) на котором после обнуления отображается 00033 (как на фото ниже), необходимо добавить «1» слева. В итоге от числа 100033 нужно отнять старое показание за месяц, к примеру, 99916 кВт/час. Заканчивая этот же пример у Вас должно получиться 117 кВт/час (100033-99916). По аналогии можно снять показания четырехзначного либо шестизначного счетчика электроэнергии.
2. Если на механическом табло нет запятой, как на фото ниже (модель Энергомера цэ6803в), и Вы затрудняетесь со снятием данных за месяц, тут два выхода из ситуации. Лучше, конечно же, сразу уточнить у организации, которая устанавливала электросчетчик, как правильно снимать месячные показания электричества. Но, если Вы и сам мастер забыли уточнить данный момент, то визуально посмотрите на переднюю панель. Десятая доля расхода электроэнергии должна быть выделена другим цветом – красным, если нет запятой. В том случае, если визуального отделения нет, значит нужно снять все 4 либо 5 цифр и записать в квитанцию.
3. Снятие показаний с трехфазного счетчика электроэнергии не отличается от однофазной модели. Необходимо всего лишь выписать все числа после запятой и отнять от значений прошлого месяца.
4. Если у Вас в доме либо квартире установлен современный счетчик нового образца – электронный, показания в обслуживающую организацию можно передавать автоматически – в дистанционном режиме. В этом случае Вам не нужно каждый месяц снимать данные электросчетчика, т.к. квитанция сама будет приходить на адрес. Автоматизированная система контроля и считывания показаний, которая называется АСКУЭ очень удобная, особенно если у Вас установлен многотарифный счетчик электричества.

Как Вы видите, самому считать месячный расход электричества совсем не сложно и даже не важно, однотарифный у Вас электросчетчик, или многотарифный, однофазный или трехфазный, электронный либо индукционный. Надеемся, что материал был для Вас понятным и теперь Вы знаете, как снять показания счетчика электроэнергии. Рекомендуем просмотреть предоставленные видео примеры, на которых показывается инструкция по снятию данных своими руками!

Также читают:

• Схема подключения однофазного электросчетчика к сети 220В

Как снимать показания счетчиков электроэнергии правильно? С Меркурия 230, двухтарифного и не только

Электрическая мощность счетчика преобразовывается в аналоговый сигнал, который еще раз проходит процесс преобразования, но уже в импульсный сигнал. Главным элементом электросчетчика считается микроконтроллер, который анализирует все сигналы и рассчитывает количество потребляемой энергии.

Также, с помощью этого прибора, осуществляется передача информации на выводные устройства. Что касается индукционных счетчиков, то они состоят из таких элементов: алюминиевый диск, катушка напряжения, расчетный механизм и постоянный магнит.

Виды

Индукционные

Эти приборы знакомы многим его пользователям благодаря своему стеклянному окошку, за которым крутится специальный диск. Скорость его оборота зависит от количества энергопотребления. Данный вид электросчетчика уже не актуален, так как его вытесняют с рынка разные современные аналоги.

Из-за своей невыгодности, сейчас уже его никто не устанавливает. Индукционные приборы имеют больше недостатков, чем преимуществ, ведь их устройство не позволяет совершать автоматизацию учета и под влиянием определенных факторов может искажать свои показания.

Вместе с использованием, понизилось и производство индукционных счетчиков. Причина этого заключается в предпочтении более новых и современных видов электросчетчиков.

Цифровые

Это более новые приборы, которые сегодня приобрели большую популярность.

По сравнению с предыдущим видом, цифровые электросчетчики обладают множеством преимуществ:

1. Надежность и точность системы.
2. Возможность одновременной проверки активной и реактивной мощности.
3. Возможность разработки многотарифных установок.
4. Реализация внешнего интерфейса (изменение тарифов, возможность диагностики и управления).
5. Осуществление статистического управления.
6. Хранение информации накопленной энергии за определенный период времени;

С помощью таких электросчетчиков, можно совершать автоматизацию учета энергии и ее распределение. Также, некоторые системы способны предусматривать предварительную оплату электроэнергии. Причем информация об оплате записывается на электронную карточку, которая является индивидуальной для каждого пользователя.

Гибридные

Это самые редкие виды, которые сейчас практически никто не использует. Гибридные счетчики не очень удобны, так как измерительная их часть является электрической, а вычислительная часть – механическая.

Порядок снятия показаний

С индукционных счетчиков

Общий расход электроэнергии рассчитывается из полученных чисел, которые показаны на табло счетчика. Причем учитывать нужно все цифры до запятой, после которой цифра обозначает количество десятой доли киловатта. Зачастую, цифра после запятой обозначена красным цветом.

Чтобы рассчитать расходы электроэнергии за месяц, нужно записывать показания в конце каждого прошедшего месяца, вычитывая из них показания предыдущего месяца. Полученная разница – это и есть количество израсходованной электроэнергии за месяц. Данный показатель должен измеряться в кВт/час.

Общая сумма к оплате рассчитывается путем умножения полученного количества киловатт на определенную стоимость одного киловатта, согласно установленному тарифу.

Благодаря наличию вращающего диска, можно рассчитать некоторые дополнительные показатели. Один накрученный киловатт электричества равняется определенному количеству полных оборотов диска (обычно количество полных оборотов составляет 600-1200).

С цифровых многотарифных

На однотарифных прежде всего, необходимо списать все цифры (до запятой), что показаны на табло. Все эти цифры нужно внести в платежную квитанцию. Следующий этап заключается в подсчете количества использованного электричества за месяц. Для этого, отнимается показатель за прошлый месяц и полученное число умножается на определенный тариф.

Двухтарифный тип цифрового электросчетчика представлен более современным устройством, которое несколько отличается от индуктивных приборов. Также, двухтарифный счетчик имеет немного другой принцип работы, который заключается в разных способах учета электроэнергии в определенное время суток. К примеру, учет электричества в ночное время суток вычисляется по определенному тарифу, который гораздо дешевле чем днем.

При снятии показаний записываются первые три цифры: самая первая показывает количество использованной электроэнергии за сутки, вторая цифра свидетельствует об израсходованном электричестве за ночь, а третья показывает общее количество употребленной электроэнергии кВт. Сумма к оплате рассчитывается путем умножения общего количества электричества на установленный тариф за один киловатт.

Чтобы снять показания с трехтарифного счетчика, изначально необходимо нажать кнопку «ввод». В результате, будут показаны значения всех трех тарифов: Т1, Т2 и Т3. Все значения будут показываться по очередности, с интервалом в 30 секунд. Чтобы рассчитать Т1, необходимо отнять текущее значение от предыдущего показания дневного тарифа. Далее, полученную разницу надо умножить на установленный тариф в час пик. Часом пик считается утренний период времени с 7 до 10, и вечерний – с 17 до 21 часа.

Показатель Т2 – это тариф, который показывает потребление электроэнергии в ночное время суток. Ночные часы во всех регионах рассчитываются с 23 до 7 часов. Т2 рассчитывается точно так же, как и показатель дневного тарифа.

Что касается третьего тарифа (Т3), то его принято считать как час полу пик, для которого установлены два временных промежутка: с 10 до 17 часов и с 21 до 23 часов. Расчет Т3, происходит путем вычисления разницы между текущим значением и показателем за прошлый месяц.

Как высчитать подключенную мощность в данный момент?

Вычисление мощности можно проводить двумя способами: по числу оборотов диска и по скорости его вращения;

1. По числу оборотов диска. Прежде всего, необходимо установить количество оборотов диска за определенный период. В среднем, за пять минут диск оборачивается около двадцати раз. Поэтому, для определения мощности в данный момент, необходимо фактическое число оборотов разделить на среднее. К примеру, если за 5 минут счетчик совершил 30 оборотов, то этот показатель нужно разделить на среднее значение: 30:20=1,5кВт.
2. По скорости вращения диска. На каждом счетчике имеется информация о том, за сколько оборотов он достигнет показателя 1кВт электричества. Разные типы приборов имеют разное число оборотов. В качестве примера, можно рассмотреть электросчетчик с количеством 240 оборотов при потреблении 1кВт. В среднем, диск делает 240 оборотов за 1 час, а точнее за 3600 сек.

А значит, один оборот он делает за 15 секунд (3600: 240 = 15). В случае того, если фактическая мощность будет больше, то и скорость вращения диска также будет большой.

Допустим, что диск сделал один оборот за 5 секунд, значит, для вычисления мощности, нужно среднюю норму разделить на фактический показатель:

Расчет мощности на цифровых приборах происходит таким же образом. Только вместо вращающегося диска, главным показателем будет мигающая лампочка.
