Каркасный сарай с односкатной крышей своими руками

Частный двор невозможно представить без хозяйственного помещения. Даже если на пустом участке только начинается строительство, сначала стараются поставить хозблок. В нем оборудуют помещения первой необходимости: туалет, душ, кладовку для хранения инструмента. Если уж решено взяться за работу, то оптимально возвести сарай 3х6 с односкатной крышей, который в будущем можно разделить на три помещения.

Особенности конструкции сарая с односкатной крышей

На фото представлен чертеж сарая с односкатной крышей. В этом проекте взяты оптимальные размеры каркасной конструкции – 3х6 м. В таком сарае хватит места, чтобы организовать душ, туалет и летнюю кухню. Обычно такие проекты разрабатывают так, что на каждое помещение делают отдельный вход.

Если внутри хозблока размером 3х6 м поставить две перегородки, то получится три комнаты 2х3 м. Для летней кухни такая площадь идеальна, а вот под туалет и душ этого будет много. Здесь проект можно немного доработать. За счет уменьшения площади душа и туалета получится сделать четвертую комнату, которая послужит дровяником или кладовкой для вещей.

При составлении чертежей каркасного сарая можно воспользоваться готовыми примерами, взятыми из интернета. На фото мы представили еще один вариант хозблока с односкатной крышей.

Теперь давайте разберемся, почему для каркасного сарая больше подходит односкатная крыша. Начнем с простоты конструкции. Для любой крыши надо изготавливать стропила. Если каркас сарая сделать так, что передняя стенка от задней будет на 60 см выше, то балки перекрытия лягут под уклоном. Они то и заменят стропила. Плюс при сооружении односкатной крыши отпадает необходимость обустройства конька. На фото представлены чертежи кровли, по которым можно рассмотреть ее устройство.

Касаемо других конструкций крыш, то можно остановиться только на двускатной кровле. Ее достоинство заключается в возможности организовать чердачное пространство. Однако возведение неопытному человеку такой конструкции не под силу из-за сложности стропильной системы. Плоская кровля требует обустройства надежной гидроизоляции, так как на ней скапливается много осадков. Сложная кровля строится для украшения здания. Сарай является хозяйственным помещением, и такой вариант крыши будет смотреться странно. Как видите, у односкатного варианта одни плюсы, и на такой конструкции кровли лучше остановиться.

Внимание! Оптимальный угол наклона односкатной кровли находится в пределах от 18 до 25о. При таком уклоне осадки практически не будут скапливаться на кровельном покрытии.

Когда проект с чертежами у вас на руках, можно начинать возводить своими руками каркасный сарай с односкатной крышей на выбранном участке.

Определяемся с типом фундамента

Не только жилые дома, но и любые сараи возводятся на фундаменте. С него и начнем. Самым надежным основанием считается бетонная лента.

Такое основание надежно защитит каркасный сарай от влаги. Однако на торфянике и осадочном грунте лента будет неэффективна. Здесь отдают предпочтение винтовым сваям. Итак, вес каркасного сарая небольшой, поэтому достаточно обустроить мелкозаглубленное основание:

• На участке, где будет построен каркасный сарай, выкопайте траншею глубиной 40–50 см. Ширину можно взять меньшую – около 30 см. В траншее сделайте подушку, засыпав слой песка со щебнем толщиной 10–15 см. Дно и боковые стенки накройте листами рубероида.
• Следующий шаг – изготовление армирующего каркаса. Его связывают из прутов толщиной 12–14 мм. Для соединения элементов используйте вязальную проволоку. Между армирующим каркасом и стенками траншеи предусматривают зазор 5 см.
• Бетонная лента должна выступать над землей минимум 10 см. Для этого вокруг траншеи из досок установите опалубок. При большой высоте фундамента верхние доски усильте подпорками.

Бетон заливать лучше за один день, чтобы получилась монолитная лента. Возведение сарая с односкатной крышей начинают не ранее, чем через две недели.

Бюджетным вариантом для каркасного сарая является фундамент из бревен дуба или лиственницы. Для его изготовления подберите кругляк толщиной минимум 30 см и длиной 2 м. Каждое бревно тщательно покройте битумом. Оптимально нанести 3–4 слоя. Пока битум не застыл, нижнюю часть столба обмотайте двумя слоями рубероида. Обматывайте только ту часть бревна, которая будет находиться в земле.

Под каждый столб выкопайте лунку глубиной 1,5 м. На дно насыпьте 10 см песка. Столбы установите так, чтобы их выступающая из земли часть высотой около 50 см находилась на одном уровне. Зазор вокруг бревен затрамбуйте грунтом или залейте бетоном.

Из всех вариантов фундамента для каркасного сарая чаще всего выбирают столбчатое основание. Процесс его изготовления похож на установку опор из бревен:

• Сначала на участке с помощью кольев и шнура сделайте разметку габаритов будущего сарая. Шагом 1,5 м выкопайте лунки глубиной около 80 см. Они обязательно должны быть по углам, а также в местах, где внутри сарая по проекту предусмотрены перегородки.
• Внутрь каждой лунки насыпьте 15 см слой песка или гравия. Столбы выкладывайте из красного кирпича на бетонном растворе. Можно использовать шлакоблок или бетонные блоки.

Построив все столбы, обработайте их битумом. Гидроизоляция предотвратит разрушение кирпича сыростью. Зазоры между столбами и стенками лунок засыпьте землей.

Поэтапное возведение каркаса сарая

Итак, настало время узнать, как построить сарай своими руками по каркасной технологии. Давайте рассмотрим все этапы работ:

• Начинаем работу с укрытия фундамента двумя слоями рубероида. Гидроизоляция нужна для любого основания, независимо от его конструкции.
• Из бруса сечением минимум 100х100 мм собираем раму нижней обвязки. Ее обязательно нужно закрепить на фундаменте. К деревянным столбам раму просто прибейте наискось длинными гвоздями или закрепите с помощью монтажных уголков. К бетонному основанию раму зафиксируйте анкерными шпильками.
• Когда рама будет надежно закреплена, приступаем к установке лаг. Для их изготовления используем доску сечением 50х100 мм. Лаги крепим с помощью монтажных уголков шагом 50 см.
• Теперь приступаем к изготовлению каркаса сарая. По углам и периметру рамы ставим стойки. Чтобы упростить конструкцию односкатной крыши, передние стойки делаем высотой 3 м, а задние – 2,4 м. Это позволит на каркасе сделать уклон. Крепление стоек выполняем теми же монтажными уголками.
• Теперь давайте разберемся с шагом установки стоек. Максимально их удаляют друг от друга на расстоянии 1,5 м. Можно расположить их шагом 60 см, чтобы получился дополнительный упор под каждую балку перекрытия. В местах расположения дверей установите дополнительные стойки, к которым будет крепиться дверная коробка. Подобную процедуру сделайте там, где будут установлены окна. На оконных проемах и сверху двери закрепите горизонтальную перемычку.
• Чтобы сарай с односкатной крышей со временем не перекосился, каркас нужно усилить. Для этого на всех стойках установите укосины под углом 45о. Возле оконных и дверных проемов иногда такой угол выдержать невозможно. Здесь допускается установка укосин с наклоном 60о.
• После установки и закрепления всех стоек приступаем к верхней обвязке каркаса. Ее делаем из бруса аналогичного сечения. Получившаяся рама станет основанием односкатной кровли.

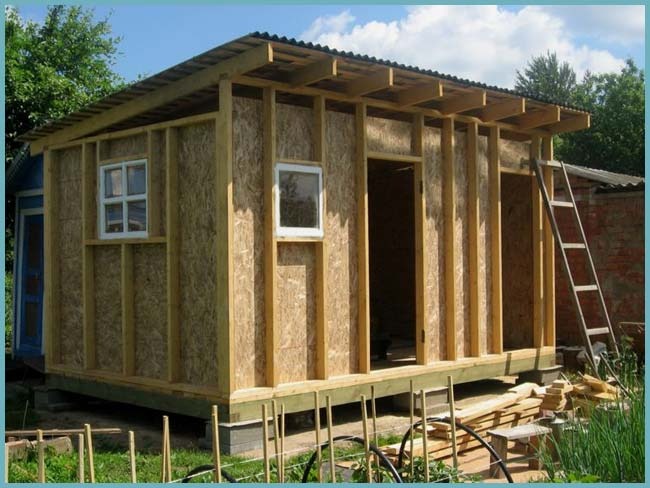

Каркасы сараев с односкатными крышами просты в изготовлении. После закрепления верхней обвязки можно приступать к укладке балок перекрытия. Готовый каркас сарая с односкатной кровлей должен выглядеть как на представленном фото.

Обшивку стен каркаса выполняют доской, вагонкой или ОСБ. На пол настилают доску толщиной 20–25 мм. Если возводится теплый сарай своими руками с односкатной кровлей, тогда обшивка пола, потолка и стен делается двойная. В получившемся зазоре укладывают теплоизоляцию, например, минвату или пенопласт. Но этим заниматься еще рано, ведь нужно над сараем еще установить односкатную крышу.

Укладка балок перекрытия и монтаж крыши

Сейчас мы рассмотрим, как сделать односкатную крышу на каркасном сарае. Чтобы не изготавливать стропила мы пошли по простому пути, изготовив переднюю и заднюю стенку каркаса разной высоты.

Итак, для балок перекрытия будем использовать доску сечением 40х100 мм или 50х100 мм. Длину каждой заготовки рассчитываем так, чтобы сзади и спереди сарая получился свес шириной около 50 см. Балки укладываем шагом 60 см. К верхней обвязке их крепим монтажными уголками.

Когда все балки будут уложены на каркас сарая, можно приступать к кровельным работам. Нужно взять доску толщиной 20 мм и из нее набить обрешетку. Ее шаг зависит от жесткости кровельного материала, но для односкатной крыши лучше сделать гуще. Для мягкой кровли, вообще, нужна сплошная обрешетка, поэтому чтобы не мучится с доской проще прибить плиты ОСБ.

Когда обрешетка односкатной крыши будет готова можно укладывать гидроизоляцию. Обычно для этих целей применяют рубероид. В случае с мягкой кровлей обустраивают подкладочный ковер.

Финалом возведения односкатной крыши является монтаж кровельного покрытия. Для каркасного сарая лучше выбирать недорогие материалы, например, шифер, ондулин или профлист.

На видео представлен обзор односкатной крыши:

Вот теперь после изготовления крыши можно приступать к обшивке стен, утеплению и внутреннему обустройству каркасного сарая. Чтобы со ската кровли дождевая вода не сбегала под фундамент, закрепите водостоки, а сливную трубу выведите к дренажному колодцу или оврагу.

Сарай 3х6 с односкатной крышей.

Сарай 3×6 — один из наиболее популярных форматов. Я уже публиковал один отчет по строительству сарая 3 на 6 метров, теперь решил добавить еще один. На этот раз сарай с односкатной крышей.

Для начала фундамент. Поскольку участок находится на берегу Волги-матушки (верхний земляной слой, а под ним — речной песок), решил лить бетонный фундамент. Выкопал ямы 600х600х600 мм в количестве восемь штук. Намешал бетон и залил в готовые ямы. В бетон установил арматуру (вертикально вверх), чтобы к ней затем крепить платформу для сарая.

Платформу сделал из кирпича — выложил кирпичную кладку, на следующий день замерил по уровню и добавил куда нужно цементного раствора, чтобы было ровно.

После высыхания начал собирать нижний каркас сарая.

Для этого использовалась доска 50x200x6000 мм. Вертикальные стойки каркаса выполнены из доски 50×100 мм. Вот фото готового каркаса сарая:

Что касается крыши: на сарай 6 на 3 понадобилось 8 стропил. Взял стропила 50x150x5000 мм. На стропилах делаются запилы, крепление к каркасу гвоздями. Можно крепить и металлическими уголками, но так показалось удобнее. Вот схема крепления стропил:

А вот фотография стропил поближе:

Обрешетку не делал, поскольку кровля из оцинковки 2500 мм. На крышу ушло 2 листа оцинковки с небольшим нахлёстом.

Обшивка сарая из обрезной доски 25х150 мм. Нахлёст где-то 2.5см. Крепил оцинкованными гвоздями 90мм. Красить доску решил сразу, перед обшивкой. Показалось, что так проще. Да и когда доска усохнет, не будет видно непрокрашенных участков.

Спереди сарая сначала примерил дверь, затем начал обшивать доской.

Если кому интересно, красил краской Лазурь, пропитка V33. Куплено в Леруа, на сарай ушло литров пятнадцать. Наносил 2 слоя. Вроде краска неплохая.

А вот и итоговые фотографии сарая 6 на 3 метра:

На возведение сарая ушло где-то около недели неспешной работы. Зиму сарай простоял нормально, никаких проблем не обнаружено.

Сарай с односкатной крышей своими руками: устройство, чертежи, советы

Надоели разбросанные повсюду инструменты? Некуда поставить велосипед и рыбацкую лодку? Самое время выделить наконец-то время и построить удобный и функциональный сарай прямо на своем участке. Причем мы советуем вам строить сарай с односкатной крышей, которая более экономична и проста в исполнении.

А для этого вам нужно будет сначала определиться с конструкцией постройки, типом внутреннего освещения и кровельным покрытием. Итак, разбираемся, как построить удобный хозяйственный блок!

Преимущество односкатной крыши для хоз построек

Так почему односкатная? Такая крыша хороша тем, что обладает такими качествами:

• Низкая стоимость используемых материалов и их доступность.
• Простота и скорость возведения такой крыши.
• Отличная сопротивляемость ветру и надежность.

А все те минусы, которые важны в практике строительства частных домов, для строительства хозпостройки уже не имеют никакого значения: отсутствие мансардного помещения и непривычный внешний вид. Ведь главное преимущество односкатной крыши для сарая – незначительный вес.

Обычно стены подобных хозпостроек не делают массивными или сверхпрочными, а на таковые размещать тяжелую сложную кровлю непрактично и небезопасно. А вот односкатная крыша имеет намного меньший вес, проще в устройстве и позволяет легко сделать получившиеся фронтоны с ветопрозрачными – достаточно только обшить их обычным поликарбонатом. И не нужно никаких окон.

Виды конструкций односкатной крыши

Односкатная крыша – самый простой тип крыши. У нее всего две точки опоры – две стены, с одинаковым или разным уклоном. Состоит односкатная крыша из таких элементов:

1. Стропильная система. Это совокупность опорных элементов, которые поддерживают скаты кровли.
2. Фронтоны. Это особые участки стен, которые сделаны в форме прямоугольного треугольника и с обоих сторон ограничиваются скатами и карнизом. Как правило, фронтоны односкатных крыш выкладываются из того же материала, что и стены, но нередко их делают светопрозрачными, вставляя небольшие окна или обшивая поликарбонатом.
3. Свесы. Это та выступающая часть стропильных ног, которая вынесена за периметр сооружения. Именно свес защищает стены от намокания.
4. Утеплитель. Его используют в односкатных крышах не всегда, в основном, только в жилых помещениях.
5. Кровельный материал. Это финишное покрытие, которое защищает всю стропильную систему от атмосферных осадков.

Вот понятная объемная модель такой крыши:

Поэтапные инструкции по строительству

Итак, переходим непосредственно к процессу!

Шаг 1. Расчет угла наклона крыши и строительство стен

После того, как вы рассчитали угол наклона будущей крыши, переходите к расчету стен сарая. Изначально определитесь, какой высоты будет та стена, что ниже. Выбрали? А вот все остальные параметры крыши теперь будут зависеть от этой величины.

Итак, рассчитываем по этой схеме:

А теперь о строительстве самой высокой стены. Дело в том, что многие начинающие умельцы допускают такую досадную ошибку – делают стены по готовым параметрам и забывают, что еще есть и мауэрлат. Т.е. на последний ряд кирпича или блоков мы положим еще брус, на который будем крепить стропила. А он дает свою высоту.

Шаг 2. Изготовление стропил

Если же вы закупили необработанную древесину, то обязательно удалите с нее кору. Дело в том, что под ней всегда остаются личинки короеда, который со временем разовьется и поточит всю крышу.

Для изготовления стропил односкатной крыши мы рекомендуем использовать древесину хвойных пород, лучше сосну и обязательно сухую. Предварительно обязательно обработайте стропила антипиреном и антисептиком, чтобы защитить от влаги и случайного возгорания. Всего же вам понадобится древесина для таких материалов:

• Мауэрлат. Его изготавливаются из крепкого бруса с сечением 15х15 см. Именно на него, как на основание, будет крепиться односкатная крыша, и именно мауэрлат распределяет нагрузку от стропильной системы. Крепят мауэрлат на анкерные болты или шпильки с таким шагом, чтобы крепеж совпал с участками врезки стропил. Реже крепить мауэрлат нельзя, а чаще не стоит, т.к. это ослабит сам брус.
• Стропильная нога. Это прочные ровные бруски, которые формируют скаты. Их крепят к несущим стенам или к мауэрлату. Если длины оказывается недостаточно, применяют так называемые кобылки – бруски для свеса.
• Обрешетка. Это сплошное или решетчатое основание, на которое крепится кровельный материал. Сплошную делают из влагостойкой листовой фанеры, а на нее уже укладывают рубероид, гибкую черепицу или ондулин. А решетчатая обрешетка изготавливается из необрезных досок, которые уже набиваются перпендикулярно стропилам.

Всего у вас три варианта строительства стропильной системы для сарая, в зависимости, насколько сложной она должна быть:

Чем массивнее кровельное покрытие и чем выше угол наклона, чем сложнее должна быть конструкция такой крыши.

На практике все будет выглядеть так:

Стропила односкатной крыши бывают трех видов, в зависимости от того, как именно они должны передать нагрузки от крыши – стенам и фундаменту.

Итак, это:

• Скользящие стропила. Других для строительства хозпостройки из бруса и не придумать. Дело в том, что натуральная древесина подвержена усадке, которая достигает 15%. Поэтому важно дать возможность крыше немного опуститься в течение месяцев, чтобы напряжение не вызвало трещины в брусках. А для этого верхнюю часть стропил крепят жестко, а нижнюю – немного свободнее, на специальный металлический элемент, называемый «скользячкой». И крыша после усадки не деформируется.
• Наслонные стропила. Такие обычно ставят там, где у сарая есть внутренние перегородки, а стены сделаны из кирпича или блока, которые вообще плохо адаптированы под нагрузки.
• Висячие стропила. У таковых никаких дополнительных опор посередине нет, и вся нагрузка приходится на внешние несущие стены. Такие стропила собирают еще на земле, в виде готовых стропильных ферм, и только потом поднимают на крышу уже в готовом виде.

Шаг 3. Установка мауэрлата

В односкатной крыше стропильная нога опирается одним концом на мауэрлат, а вторым – на конек-мауэрлат. Стыкуют их при помощи врубки. Ставить мауэрлат нужно обязательно, т.к. он служат для более равномерного распределения нагрузки от крыши на стены.

Как только стены вашего сарая будут готовы, положите на них рулонный гидроизоляционный материал и уложите мауэрлат. Длинным сверлом сделайте отверстия под анкерные болты, а сам мауэрлат обязательно обработайте антисептиком. После чего мауэрлат закрепите на стене, вставьте анкеры и закрепите. Обязательно изолируйте брусья от стен толем или рубероидом.

Вот здесь все хорошо видно, что и как нужно делать:

Шаг 4. Монтаж стропильных ног и обрешетки

Первыми устанавливают фронтонные и тыльные стропила, а потом между ними натягивается бечевка, которая станет ориентиром для установки всех остальных стропильных ног.

Шаг между стропильными ногами нельзя делать больше 1 метра. В итоге стропильная ферма получается в виде прямоугольного треугольника. Причем как полого, состоящего только из сторон, так и с внутренними перегородками, которые называются зятяжками, подкосами и упорами.

Теперь устанавливаем кобылки – дополнительные свесы, под которые подкладываем рубероид, чтобы защитить их от сырости. Этот свес вы в последствие и зашьете сайдингом.

Затем прибиваем обрешетку. Если вы планируете покрыть крышу рубероидом или другими мягким кровельным покрытием, тогда обрешетку делайте сплошной, из листов фанеры. А решетчастую – под профнастил и другие листовые жесткие материалы.

Шаг 5. Укладка гидроизоляции

Теперь укладываем гидроизоляционную пленку. Кладите ее внахлест на 10-15 см, и обязательно проклейте все стыки. Закрепите пленку строительным степлером вдоль всей крыши, начиная с нижнего ряда. Потом прижмите гидроизоляционную пленку рейками контрообрешетки, оставив 3-5 см для вентиляционного зазора.

Но не все учитывают при строительстве сарая, что гидроизоляционная пленка нужна для кровли не только как защита от атмосферных осадков. Дело в том, что в любых технических и хозяйственных помещениях всегда много пыли.

Она заносится с ногами с участка, появляется при работе с разными материалами, да и просто со временем – место ведь не жилое. И, конечно, часть пыли поднимается кверху, оседая на листах и ускоряя их старение, причем в первую очередь страдает вентиляция подкровельного пространства. А потому, раз уж вы и так сэкономили на обрешетке и кровельном материале, не поскупитесь и приобретите современную диффузную пленку. Которая обеспечит односкатной крыше:

1. Защиту от проникновения пыли.
2. Защиту от дождевой и талой воды.
3. Улучшит циркуляцию воздуха в подкровельном пространстве.
4. Задержит выход тепла через крышу, чем улучшит теплоизоляцию крыши.
5. Благодаря микроперфорации удалит из теплоизоляции водяные пары.

Шаг 6. Монтаж контробрешетки

Теперь, прямо на гидроизоляционное покрытие, строго перпендикулярно обрешетке крепим контробрешетку – небольшие бруски, которые послужат основанием для монтажа кровельного покрытия.

Шаг 7. Настил кровельного покрытия

Теперь стелем кровельный материал. Возьмите для этой цели специальные саморезы, которые рекомендует производитель этого покрытия (обычно они идут в комплекте). В любом случае это должны быть оцинкованные саморезы с каучуковой насадкой, которая защитит покрытие от влаги.

Что касается выбора самого покрытия, отметим следующее. Понятно, что для крыши гаража или сарая никто не стремиться купить самую дорогую черепицу последних модных новинок. Ведь это – всего лишь хозяйственная постройка и на ней хочется поэкономить. Вот почему при выборе кровельного покрытия на односкатную крышу руководствуйтесь такими пунктами:

1. Достаточная светостойкость.
2. Прочность, которая способна выдержать обильный снегопад.
3. Близкие коэффициенты температурного расширения всех кровельных элементов, либо использование специальных технических решений.

Так, самый простое и популярное кровельное покрытие для хозяйственных построек – старый добрый (или уже не добрый, ввиду последних исследований?) шифер:

Симпатичными получаются хозпостройки с покрытием, как ондулин:

Причем крышу сарая вам не обязательно строить бесцветной! Прозрачность листов поликарбоната сохраняется и при тонировании, а вот издалека такая крыша будет выглядеть великолепно. Все благодаря уникальной цветовой палитре тонирования кровельного ПК:

• Небесные синие и голубые оттенки.
• Зеленые: изумруд и малахит.
• Широкий выбор оттенков традиционного красного.
• Бронзовый.
• Серебристо-серый и дымчато-серый.
• Молочный.

Но вам понадобится специальное крепление и герметичные ленты для того, чтобы в полые соты поликарбонатных панелей не попадала ни пыль, ни влага. Пыль сама по себе плоха тем, что значительно снижает светопропускающие свойства такой крыши, а потому устроить небольшую теплицу или зимний сад на чердаке уже не получится. Во-вторых, это крайне не эстетично. А в-третьих, если грязь занесется с обычной земли или огорода, не удивляйтесь, как по сотам вскоре начнет ползти и радоваться жизни биологическое разнообразие (представляет собой довольно неприятную картину).

А при правильном подходе получится вот что:

И вот такой вариант:

К слову, защитить любое кровельное покрытие от силы ветра поможет каменный или кирпичный бордюр, причем тоже накрытых кровельным покрытием.

Шаг 8. Организация водостока

Водосток односкатной крыши может быть как организованным, когда вода уходит по специальным желобам, водосборным воронкам и трубам, так и неорганизованным, когда она просто стекает с края кровли. Здесь уже все зависит от того, насколько часто в вашей местности идут дожди, и куда вы хотите направить дождевую воду.

Так, к примеру, сарай может стоять в том месте участка, где проходимость мала, и с крыши вода вполне может стекать прямо на землю. А может и перед дорожкой, которую заливать совсем не хочется. И еще один момент: отведенная вода – меньше сырости в помещении. Вот, отталкиваясь от этого и решайте, нужен ли вам водосток для такой небольшой постройки. Если вы делаете неорганизованный отвод воды, т.е. никакого водостока не будет, карнизный свес делайте не меньше 55 см.

Также если вы строите сложную односкатную крышу, состоящую из нескольких совмещенных, тогда особенно тщательно продумайте водосток.

Шаг 9. Финишные работы

Переходим к финишным работам. Устанавливаем снегозадержатели, если необходимо, и оборудуем систему водоотвода. Ставим фиксаторы для желобов, крепим карниз.

К слову, чтобы повысить огнестойкость деревянных конструкций сарая, обработайте его либо специальным огнезащитным раствором, хотя бы известью. Если в каком-то месте деревянный элемент крыши будет стыковаться с камнем (а у односкатных крыш часто делают каменный бордюр, для дополнительной защиты от дождя), то эти элементы обязательно обработайте антисептиком. Еще лучше проложить между такими разными в гидрофобном плане материалами рубероид или толь.

Лучшие примеры строительства

Легче и быстрее всего вам будет построить вот такой простой сарайчик с минимальным пролетом крыши:

В этом примере постройки сарай представляет собой навес со стенами, обшитыми плитным материалом. В качестве несущей опоры использованы асбестоцементные трубы диаметром 12 см, который вкапываются и бетонируются в землю.

На трубе находится ригельная доска размером 5х15 см. В итоге получились стены с нужным перепадом высот: 2 метра и 3,5 метра. Сам перепад получился полтора метра, а ширина пролета – 3,65 м.

Стропила изготавливались 5х10 см со специальными запилами для нижней и верхней обвязки. Шаг – 1 м. Наверх – контробрешетка из брусков 5х5 см, и непосредственно сам шифер. Фронтоны зашиваются поликарбонатом для естественного освещения.

Если же вы хотите, чтобы в таком сарае зимой ничего не замерзало, стройте его с утепленными стенами:

Причем сарай с односкатной крышей вовсе не обязан быть примитивным и односкатным. Как вам такой вариант?

Разобрались? Закатывайте рукава!

Построить сарай с односкатной крышей, видео, чертежи

Приусадебный участок требует наличия хозяйственных построек для хранения садово-огородного инвентаря, инструментов, содержания домашних животных или птицы. Сарай с односкатной крышей – это самое популярное у дачников сооружение, так как его строительство, содержание и пользование требует минимальных затрат и времени.

Односкатная крыша для сарая выбрана не случайно – в такой конструкции используется самая простая система стропил – стропильные ноги нижним концом упираются на верхнюю балку обвязки сарая, проще – в мауэрлат. Это классика садового хозяйствования, где балки стропил крепятся на стены сарая с разной высотой.Фото деревянного сарая с односкатной крышей (3х6)

Из-за разницы стен в высоте образуется уклон, который и служит основой обустройства крыши. Уклон также можно получить не разницей в высоте стен, а следующими приемами:

1. Сделать консольный деревянный каркас над стеной сарая, служащий опорой для коньковой балки, на которую будут укладываться верхние концы стропил.
2. Сделать балочные фермы в форме треугольника с прямым углом, длинный катет которого крепится к обвязке, а гипотенузой служит стропило. Уклон делается с углом ≤80, поэтому кровельное покрытие можно обустраивать из любых стройматериалов – рулонных, листовых, штучных.

Если есть необходимость сделать уклон больше, при наклоне 10-250 для покрытия кровли лучше брать листы профилированного или гладкого металла (профнастила, металлочерепицы).

Возведение сарая с односкатной крышей пошагово

Один из вариантов каркаса сарая – короб на полозьях. Это мобильное сооружение всегда можно передвинуть в нужное или более удобное место на участке.Фото сарая на полозьях

Если мобильное сооружение не подходит для вашего хозяйства, то построить сарай можно на незаглубленной железобетонной плите или поставить его на мелкозаглубленные блоки из бетона – это зависит от характеристик грунта.

Сам процесс строительства пошагово выглядит следующим образом:

• Обустройство фундамента: это деревянная рама с полозьями из толстого бруса сечением 100 х 100 мм. Для рамы используют брус сечением 50 х 100 мм. Внутри рама усиливается поперечным брусом сечением 50 х 100 мм, который крепится на саморезы или гвозди через 1 м, места соединений дублируются стальными уголками.

• Обустройство полов. Пол – из пятислойной фанеры, OSB или ДСП толщиной 16-20 мм. После укладки фанеры она сверху дополнительно крепится еще одной брусовой обвязкой.
• Возведение передней и задней стенки рамы сарая. Все стены делаются из фанеры 16-20 мм или струганой доски толщиной 20-25 мм. В нужных местах обустраиваются оконные и дверные проемы из бруса сечением 50 х 100 мм. Чтобы параллели торцов проемов совпадали с уклоном крыши, верхние концы балок спиливают под углом 17,50. Усиливающие стойки на стенах сарая временно фиксируются поперечинами и укосинами. После проверки вертикальности стоек уровнем их можно прикрепить уголками к раме. Концы остальных стоек над проемами соединяются задней доской верхней обвязки.
• Возведение боковых стен сарая. Бока имеют по одной усиливающей стойке по центру стены.
• Стропила сечением 50 х 80 мм следует перекрыть по шаблону, который делается из обрезка доски. Нужно, чтобы угол спила стропильного бруса совпадал с углом наклона крыши и она не была плоской.
• Монтаж стропил своими руками осуществляется над брусом стен, чтобы крепиться к нему гвоздями или саморезами.
• Ветровая доска монтируется после обшивки стен, ее сечение – 25 х 100 мм.
• Обрешетка делается из влагостойкой фанеры толщиной 12 мм.

• Гидроизоляционный слой обустраивается из мембранной пленки, рубероида или полиэтилена. Рулонный материал настилается вдоль длинных стен снизу вверх с перекрытием швов на 10-15 см. Так дождевая вода или снег не попадут внутрь сарая.
• Чтобы настелить кровлю, используют профлист, шифер пластиковый или обычный, металлочерепицу, рубероид, листовой оцинкованный металл, доску толщиной не более 10-15 мм. Можно делать крышу разных размеров, наиболее популярны – 3х6, 3х4, 4х6, 4х2.
• Дверные и оконные проемы оббиваются доской сечением 25 х 100 мм (косяк).
• Последний шаг – навешивание дверей и монтаж окон.

Если нужно строить сарай своими руками с небольшими размерами и весом, то его можно не устанавливать на фундамент, а крепить к грунту арматурными стержнями длиной ≈ 500 мм, забитыми в землю через отверстия в раме.

Строительство стационарного сарая с односкатной крышей

Стационарная постройка – это сарай своими руками с односкатной крышей из кирпича, шлакоблока или легких марок ячеистого бетона (пеноблоков, газобетонных или газосиликатных блоков). Даже для такого более солидного сооружения возводить мощный фундамент не совсем правильно – можно просто уложить на землю ж/б блоки в несколько рядов. Площадку под укладку блоков предварительно выравнивают, делают песчано-щебневую подушку и трамбуют.

Далее накрывают гидроизоляцией в несколько слоев, и на нее укладывают кирпич или стеновые блоки.

Строительство кирпичного сарая поэтапно:

1. На оборудованный фундамент выкладываются углы стен высотой в 4-5 кирпичей. Затем можно класть стены на цементно-песчаный раствор. Для пола на основание укладываются деревянные лаги сечением 150 х 150 мм с шагом 1 м. На лаги настилаются доски или фанера.
2. Для дверей и окон делается перевязка из деревянного просмоленного бруса, ж/б затяжек или металлического швеллера.
3. Задняя стенка сарая должна быть ниже передней, чтобы угол уклона составлял не менее 80.
4. На стены крепится верхняя обвязка из бруса сечением 100 х 100 мм (мауэрлат). Брус крепится к стенам надеванием на арматуру через заранее просверленные отверстия. Сама арматура закладывается в стену вертикально на уровне 3-4-го ряда от ее верхней части. Также брус можно привязать стальной проволокой, заложенной в стену при ее возведении. Возможно предусмотреть альков.
5. На мауэрлате собирается консольная рама, верхняя часть этих стоек спиливается под нужным углом.
6. Система стропил изготавливается так же, как и для деревянного сарая, по шаблону и с соответствующими креплениями.
7. На стропильную систему настилается деревянная обрешетка, которая защищается гидроизоляционным слоем. Сверху на гидроизоляцию осуществляется укладка металлочерепицы, профнастила и т.д. Наиболее популярна крыша 3х6.
8. Стены сарая можно обшить сайдингом, вагонкой или оштукатурить.
9. Завершается строительство навешиванием дверей и установкой окон. Изнутри стропильная система закрывается фанерой или досками.

Скат крыши при помощи стропильных ферм

К любому строительству можно применить неординарные решения. Для сарая с односкатной крышей таким решением можно считать готовые фермы стропильной системы – это быстро, безопасно, точно и надежно, так как вся конструкция собирается на земле. Также готовую конструкцию можно просто купить.Готовые фермы для крыши

Если мы строим небюджетный сарай, то это решение поможет не только ускорить строительство, но и обеспечит достаточную точность конструкции, а значит, надежность и долговечность, ведь проще установить готовые фермы, чем делать расчеты, чертежи и монтировать крышу над землей.Чертеж крыши из готовых стропильных ферм

Основное достоинство готовых ферм из стропильных балок проявляется в минимизации боковых нагрузок от кровли на стены сарая: распорные усилия очень негативно действуют на прочность несущих стен любой конструкции. Боковые нагрузки при применении ферм распределяются и погашаются внутри стропильной системы, поэтому сам каркасный ряд сарая тяжести не испытывает.

Еще один плюс стропильных ферм – их монтируют на стены одинаковой высоты, что значительно упрощает все строительство. При этом замена готовых ферм на самодельные не составляет труда, так как все работы по изготовлению и сборке проводятся на земле. Главное – соблюдать прямой угол в треугольной ферме.

Гипотенузой стропильного треугольника служит стропильная балка, но иногда ферма укладывается на заранее подготовленную опору. Балка перекрытия в крыше – это длинный катет прямоугольника, а короткая его сторона работает как консольно-прогонная рама, собранная из торцов ферм.

Подробную инструкцию о строительстве крыши см. в видео ниже.

Если увеличить угол наклона более 80, то возрастут затраты на стройматериалы – брус для стропильной системы и кровельное покрытие. Если угол наклона уменьшить, то вырастут затраты на гидроизоляцию, так как придется настилать несколько слоев влагозащитного покрытия, а также дополнительно защищать от дождя и снега сложные участки крыши.
