Печь камин своими руками: схемы, чертежи + фото

Захотели сложить самостоятельно печь или камин? На первый взгляд эта задача кажется слишком сложной, особенно если у вас нет опыта кирпичной кладки. На самом деле многие владельцы домов успешно выкладывают печи-камины своими руками, чертежи и схемы-порядовки которых мы хотим предложить вашему вниманию. Используя их, а также рекомендации по кладке, вы сможете обрести необходимые навыки и сэкономить на оплате труда профессионалов.

Печь камин своими руками чертежи и сборка печи

Что такое чертеж и схема-порядовка

Первое, в чем стоит разобраться, это понятия эскиза, чертежа и порядовки камина. Эскиз – это рисунок, на котором указан внешний вид печи или камина, полностью или частично, в одном или нескольких видах. По эскизу можно понять расположение топки, зольника, дымохода, заслонок и других элементов, а также принцип работы печи. Чертеж выполняют в масштабе, на нем указывают размеры будущей печки, как правило, приближенно, так как точные размеры сильно зависят от толщины шва. Схема-порядовка – это схема кладки каждого из рядов камина или печи с указанием номера ряда, расположения и типа кирпича, дверок, заслонок, опорных элементов. Если ряды повторяются, фрагменты схемы объединяют в один, с указанием всех однотипных рядов.

Если вы решили научиться строить печи камины своими руками, чертежи помогут вам определить их габаритные размеры, по эскизу можно разобраться с назначением отдельных элементов и направлением движения дымовых газов, а схема-порядовка подскажет, сколько нужно кирпича и как его класть. Те, кто уже строил печи камины своими руками, чертежи используют далеко не всегда – по схеме они могут определить и габариты печи, и принцип ее работы. Попробуем и мы разобраться в этом увлекательном деле на примере простой печи-камина.

Печь-камин: технология кладки

Такая печь представляет собой простой, но надежный источник тепла для гостиной или дачного дома. Топка большая, как у камина, но закрыта дверцей со стеклом – это делает печь безопасной и удобной в использовании. Под топкой расположен зольник для удаления продуктов горения. Дымовой канал более сложный, чем у традиционного камина, горячий дым, проходя по нему, хорошо нагревает стенки печи, поэтому она обладает большей теплоемкостью по сравнению с обычными каминами.

Печь камин — фото

Для печи-камина используют полнотелый керамический кирпич в количестве 620 штук и шамотный – 100 штук, огнеупорный кладочный раствор на основе глины «Мертель-28» — около 25 кг, кладочный раствор глиняно-песчаный – 300 кг. Кроме этого необходимы дверки: для топки – дверца каминная с жаропрочным стеклом, размер 50х48 см, три прочистные дверцы 14х13 см, а также одна поддувальная с размерами 25х13 см, и две заслонки: 30х19 см и 27,5х15,5 см.

Огнеупорный раствор используют для кладки шамотного кирпича, керамический кирпич кладут на обычный глиняно-песчаный раствор. Раствор готовят по инструкции на упаковке.

Схема-порядовка каминной печи

1. Первые два ряда – основание, так называемый под печи. В третьем ряду начинают выкладывать дымовой канал и устанавливают прочистные и поддувальную дверки. В четвертом и пятом ряду продолжают кладку дымового канала, а в шестом начинают выкладывать дно топки из шамотного кирпича – на схеме он окрашен в желтый цвет. Продолжают класть топку из шамотного кирпича на огнеупорный раствор и стенки на глиняно-песчаный в седьмом, восьмом и девятом рядах. Устанавливают колосник между топкой и зольником.

   Схема кладки первых рядов печи-камина

2. Ряды с десятого по двенадцатый кладут в том же порядке, выкладывая в фасадной части отверстие для топки. В тринадцатом ряду устанавливают каминную дверцу, в четырнадцатом оформляют свод из вертикально стоящего кирпича, выравнивая свод в пятнадцатом ряду. Шестнадцатый ряд образует каминную полку с лицевой стороны, а в семнадцатом ряду начинают выкладывать перекрытие топки. Завершают его в восемнадцатом ряду, при этом остается небольшие отверстия дымового канала. Если все сделано в соответствии со схемой, то канал будет иметь извилистую форму, позволяющую дыму прогреть все стенки печи.

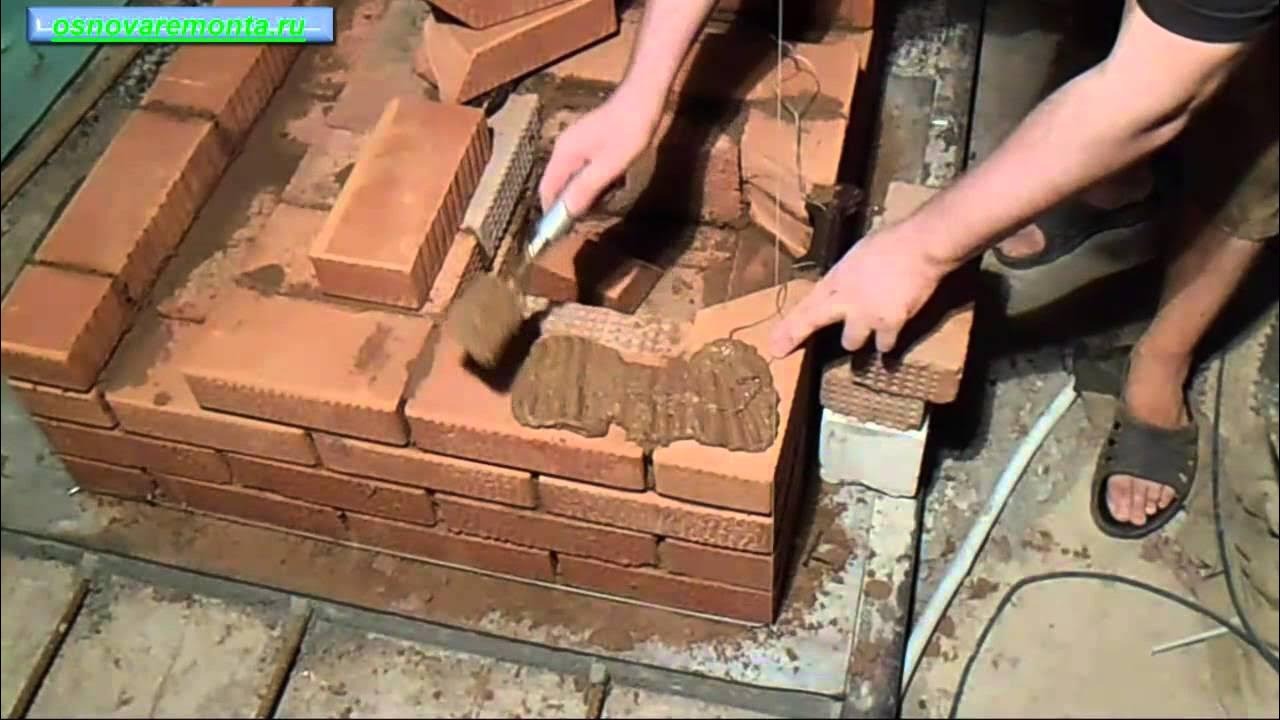

   Кладка печи-камина

3. В девятнадцатом ряду устанавливают заслонку 30х19 см на дымовом канале слева. В последующих семи рядах выкладывают внешние стенки печи и дымоход, а в двадцать седьмом ряду кладут металлическую полосу для поддержки перекрытия печи.

   Пошаговая кладка печи-камина — фото

4. Ряды с 28 по 30 – перекрытие печи, кладутся по схеме из красного кирпича. Далее выкладывают колодец дымовой трубы из одного ряда кирпича до необходимой высоты. В каждом ряду кирпич сдвигают так, чтобы образовалась перевязка: шов предыдущего ряда должен быть перекрыт верхним кирпичом. Это обеспечивает конструкции устойчивость. Во втором ряду колодца устанавливают вторую заслонку.

   Кладка перекрытия печи

В представленном ниже видео весь процесс описан долее подробно, и изучив схему, вы сможете разобраться во всех нюансах кладки такой печи.

О том, как правильно установить каминную дверку, рассказывает видео. Остальные дверки ставятся аналогично.

Чертеж и схема углового камина с круглой аркой

Камин устанавливают в углу комнаты на отдельно стоящий фундамент. Топка расположена на уровне 28-30 см над уровнем пола, под ней зольник. Арка топки имеет круглую форму и выложена из кирпича. Высота топки – 52 см. Дымовой канал прямоугольной формы с каминным зубом – скошенным сводом в задней стенке топки, образовавшееся при этом сужение обеспечивает хорошую тягу за счет повышенного давления в этой области. Выше каминного зуба с лицевой стороны установлена прочистная дверка для удаления сажи. Каминная полка выполнена из кирпича. Вокруг дымового канала расположен кирпичный фартук, под которым циркулирует нагретый воздух – для его выхода выполнены отверстия, закрытые решетками.

Печь камин — чертеж

Необходимые материалы и покупные элементы приведены в таблице.

Таблица необходимых материалов для постройки печи-камина

Схема-порядовка камина подробно описывает процесс кладки. Обратите внимание, что до начала кладки первого ряда необходимо выровнять основание, сделать это можно с помощью двух рядов кладки, выполненных по схеме первого ряда.

Схема порядовка камина

Чертеж и схема углового камина с прямой аркой

Каминная топка имитирует традиционную русскую печь. Нулевой ряд находится ниже уровня пола и выполнен в форме квадрата, перераспределяющего нагрузку. Топка сделана из шамотного кирпича, стенки камина – из керамического. Дно зольника выполнено из металлического листа, что облегчает удаление золы – лист просто достается. В задней части топки расположен каминный зуб, перекрытие топки опирается на стальной уголок. Кладку такого камина выполняют по схеме.

Угловая печь-камин

Простой пристенный камин с прямым дымоходом

Очень простая схема камина. Топка прямоугольная, выложена огнеупорным кирпичом. Зольник отделен от топки колосником. Прямой и достаточно широкий дымоход позволяет не беспокоиться о тяге, а газовый зуб предотвратит ее опрокидывание и задымление комнаты. В дымоход встроена заслонка. Размеры и схема кладки камина приведены на рисунке.

Камин с прямым дымоходом своими руками

Пристенный камин с подиумом

Особенность этого камина – отсутствие зольника и прямой дымоход простой формы. В нижней части камина расположен вынесенный вперед полукруглый подиум. Он служит не только для декоративных целей, но и для безопасности: топка этого камина неглубока, и возможно искрение топка выложена огнеупорным кирпичом. Сужение топки в задней части образует выступ – газовый зуб. Каминная полка сделана из дерева и опирается на бревно полукруглого сечения. Простая форма этого камина отлично впишется в домик в охотничьем стиле.

Образец пристенного камина с подиумом

Как видно из статьи, совсем несложно класть печи и камины своими руками, чертежи и схемы помогут вам разобраться в тонкостях печного ремесла. О том, как правильно сделать фундамент под камин, замесить кладочный раствор и класть кирпич, можно также узнать из статьи о кладке камина своими руками.

Устройство камина: виды и принцип работы

В настоящее время камины приобретают все большую популярность. Классические варианты устанавливают, как правило, только в качестве декоративного элемента или дополнительного источника обогрева. Дело в том, что устройство не предусматривает аккумуляцию тепла, помещение быстро охлаждается после того, как пламя погаснет.

Классическая конструкция служит дополнительным источником вентиляции помещения, что в условиях сурового российского климата не является плюсом. Чтобы избежать негативных факторов и создать душевность атмосферы, разработчики нашли доступные способы сохранить красивую традицию обогрева частного дома.

Камин на дровах и угле – один из самых распространенных вариантов в загородных домах. Возводится из всевозможных материалов – кирпича, бетона, листовой стали или другого металла. Отличительная черта всех классических разновидностей – прямая дымовая труба, соединенная с широким открытым пространством топливника.

Рассмотрим основные элементы камина.

• Под – нижняя строго горизонтальная часть конструкции, предназначенная для расположения дров. Может быть глухой или с колосниками – отверстиями.
• Топливник – пространство для огня. Заднюю стенку для увеличения отражения тепла в комнату располагают под наклоном. В некоторых классических вариантах также выкладываются и боковые стенки.
• Дымовая камера – соединяет топливник и трубу, необходима для сбора газов во время сильного образования дыма.

• Дымовой зуб или газовый порог – выступ в камере, который препятствует возникновению обратного потока и обеспечивает сбор конденсата во время растопки. Ширина элемента совпадает с аналогичной величиной камеры.
• Труба или дымоход – служит для отвода дыма. Бывает квадратной, круглой или прямоугольной формы. Для регулировки тяги по длине конструкции устанавливают одну или две задвижки. Они же препятствуют естественной вентиляции во время простоя камина.
• Портал – входное обрамление топливника, служит ограничением рабочей зоны и декоративным элементом одновременно.

Формы портала могут быть различными в зависимости от стиля оформления. П-образные присущи английскому, старогерманскому, французскому стилям, а также минимализму и хайтеку. К форме «Д» тяготеют кантри и современный модерн. Металл позволяет создать любую конфигурацию от классического бочонка до замысловатого птичьего гнезда или груши.

В качестве отделки применяют облицовку природным камнем, дорогими породами дерева, кирпичом, огнеупорными штукатурками или плиткой. Прекрасно в дорогих моделях порталов смотрится ковка или инкрустация.

Выбирая камин для дома, стоит присмотреться не только к внешнему оформлению, но и к месту будущего его расположения.

По типу конструкции различают:

• встроенные (закрытые) – устраиваются в углублениях стен или специально спроектированных ниш, портал не выступает за линию стены;
• полуоткрытые – частично выступают за линию межкомнатных перегородок;
• в проемах – угловые варианты, которые могут обогревать сразу два помещения;
• настенные – исходя из названия, не имеют под собой точки опоры, закрепляются на стене или в углу; как правило, небольшие по объему;
• открытые.

Принцип работы камина простой. Распространение тепла в комнате осуществляется за счет лучевой энергии от огня и нагревающихся элементов конструкции, что создает незначительное движение конвекционных потоков.

Внушительный размер дымохода предупреждает попадание углекислого газа в помещение. Тяга довольно большая, необходимая скорость движения воздуха в трубе – не менее 0,25 м/с.

Теплоотдача классического камина небольшая – 20%, остальное выходит через трубу.

Увеличить интенсивность отдачи тепла можно и несколькими способами:

• дополнительной установкой боковых и задних стенок конструкции;
• использованием металла в качестве обшивки стенок топливника;
• оборудованием портала огнеупорной дверкой, которая полностью прикрывает топливник (для металлических изделий).

В продаже можно встретить большое разнообразие уже готовых топок из огнестойкой стали. Профессионалы рекомендуют отдать предпочтение моделям из чугуна: они застрахованы от деформации при высоких температурах. Но основной ориентир для готовых изделий – это соответствие характеристик модели, указанных в техпаспорте, к условиям именно вашего помещения.

Дверцы для металлических топливников могут быть различных размеров и способов открывания: вверх, в одну из сторон. Ограничение поступления воздуха в закрытых конструкциях обеспечивает не горение, а тление древесины. Стенки камина нагреваются и снабжают помещение теплом. В таких условиях одной закладки дров хватает на всю ночь.

Ограничение зоны открытого огня также сказывается на интенсивности обогрева.

• двумя стенками портала по бокам – мощности хватает только на небольшие помещения; для увеличения излучения боковым внутренним стенкам придается форма трапеции с расширением в сторону комнаты.
• одной боковой панелью – такие формы способствуют повышенному вытягиванию воздуха из помещения в трубу, зато излучение тепла распространяется на больший радиус;
• пламя открыто со всех сторон (альпийские или швейцарские камины) – неэффективны для обогрева, хотя тепло может излучаться во всех направлениях.

Производители горючих биоматериалов и пеллет тоже добились замедления процесса сжигания за счет особенностей состава исходного сырья. Уверяют, что их продукция повышает КПД обогрева до уровня голландки или шведской печи.

Увеличить теплообмен можно и за счет увеличения площади дымохода: его поверхность нагревается и также может служить источником тепла. Для этого используется рекуператор – ребристая вставка в дымоход из нержавеющей стали. Ее длина находится в пределах от 0,5 до 1 м. Сечение такой трубы должно совпадать с диаметром дымохода.

Знание особенности движения воздуха в системе поможет использовать потоки для увеличения тяги и дополнительного обогрева частного дома. А также сделать управление интенсивности подачи тепла автоматическим.

Естественный воздухообмен используется, как правило, когда камин топят от случая к случаю. Искусственный более эффективен при частой работе очага или когда система дымохода имеет сложную конфигурацию. Как бы ни уменьшали число и длину горизонтальных элементов трубы, свою негативную роль им удается сыграть.

Суть усовершенствования в том, что приток внешнего воздуха увеличивает тягу, и обеспечивает ее постоянное значение. Также он убирает воздушные пробки, образующиеся при большом перепаде температур внутри и снаружи здания. С растопкой при наступлении холодов в такой системе не возникает проблем.

Для достижения этой цели устанавливается один, а в некоторых случаях два или три вентилятора. Их встраивают на входе воздуха в топку и на пути движения потока в главном канале подальше от помещений, где живут люди. Лучшее место – на уровне чердака или подсобного помещения. Гравитационная система не перекрывается, а количество воздуха, поступающего в систему, возрастает сразу на 30-50%, пропускная способность – до 600 м3/ч.

Есть возможность автоматизации системы с подключением к датчику температуры в камине. Управлять тягой становится возможно пультом не поднимаясь с дивана.

Оборудование требуется специальное – высокотемпературные центробежные вентиляторы. Характеристики выбираются исходя из объема воздуха, которое они могут поставить, и давления, которое они оказывают на систему. Последний показатель определяется потерей давления на отдельных участках трубы.

Для оснащения нужны:

• воздухораспределители с защитной решеткой;
• теплоизолированные воздуховоды из нержавеющей оцинкованной стали, адаптеры;
• рекуператор – пропускная способность воздушного отопления рассчитывается с запасом на складки;
• вентиляторы;
• грубые фильтры;
• дроссель-клапаны – нужны для регулировки объемов поступающего воздуха.

В некоторых случаях систему воздухообмена оснащают калорифером, который устанавливают выше положения рекуператора. Это позволяет быстрее обогревать большое количество поступающего воздуха и не снижать градус тепла.

Есть возможность автоматизации всей системы с подключением к датчику температуры в камине. Управлять тягой в таком случае легко со щита или пультом не поднимаясь с дивана.

Эффективность повышается, если трубы имеют абсолютно гладкую внутреннюю поверхность и не имеют большого числа горизонтальных и наклонных сочленений. Идеальные условия достигаются при круглом сечении деталей дымоотвода.

При всех достоинствах такого решения есть и недостатки:

• увеличение потребления энергоносителей – твердое топливо и электроэнергия;
• возникновение шума вентилятора – для подавления необходимы специальные глушители;

• шум в трубах – возникает при маленьких размерах дымохода, неправильном подборе к мощности топки;
• шум и вибрация свидетельствуют о браке при монтаже, устраняются ремонтом.

Для выяснения значений существует стандарт NF D 35376, который разработан во Франции. Он позволяет узнать номинальную мощность топки в кВт – количество тепла, которое способно обеспечить модель за три часа работы.

Очень важно не путать ее с максимальными значениями, которые обычно указываются в характеристиках для готовых изделий. Максимума обогрева камин достигает за 45 минут после растопки, и эти значения мощности в 2-3 раза больше, чем его реальные возможности.

Мощность определяется объемом топливника: чем больше его пространство, тем сильнее номинальные возможности. Разбежка в количестве энергии колеблется для каминов в среднем от 10 до 50 кВт.

Для ориентира:

• на уютную комнату в 10 м² с высотой потолка 2,5 м для обогрева требуется 1 кВт;
• березовые дрова (сухие, влажностью до 14%) – 1 кг при выгорании дают 4 кВт энергии.

Специалисты рекомендуют выбирать мощность металлических конструкций на 10-15% больше, чем указана в паспорте готового изделия, потому что лабораторные показатели, как правило, не совпадают с реальными в условиях обычной эксплуатации.

Высокая мощность топливника позволяет при закрытой дверце быстрее протопить помещение и дольше удерживать значения температуры в режиме тления. Использовать предельный ресурс топки на длительном промежутке времени не советуют, это приведет к ее быстрому износу.

Возможность снабжать комнату теплом обеспечивается не в последнюю очередь габаритами модели.

Масштабность объекта зависит от целей установки. Для исключительно декоративных задач величины будут находиться в прямой зависимости от величин других элементов интерьера загородного дома. Обогрев требует другого подхода. Необходимо просчитать мощность камина и связать его с объемом помещения.

Базовые величины для классического полуоткрытого камина.

Чтобы соблюсти гармоничное сочетание основных элементов конструкции, необходимо учитывать следующие факторы:

• Высота прямоугольного отверстия топливника составляет в больших каминах 2/3, а в маленьких – 3/4 его ширины.

• Глубина топки должна находиться в границах от 1/2 до 2/3 высоты отверстия портала.
• Площадь проема находится всегда в соответствии с площадью помещения – от 1/45 до 1/65.
• Высота трубы увеличивает тягу, она значительно длиннее по своим значениям, чем для обычной печи. Минимальные размеры для каминного дымохода от основания – сухого пода или решетки колосника – не должны быть меньше 5 м.
• Диаметр дымовой трубы от 8 до 15 раз меньше площади комнаты. Чем меньше высота ее конструкции, тем больше сечение для равной площади помещения.

К примеру:

• для спальни 15 м² при длине дымохода 5 м сечение составит 250х250 мм;
• для просторной гостиной 70 м² при длине трубы до 10 м – 300х300 мм;
• для гостиной 70 м² при длине трубы 5 м – 350х350 мм.

Помимо прямых труб, которые устанавливают во время строительства дома, используют наклонные. Их можно монтировать к уже существующим дымоходам или вентиляционным колодцам, вытяжкам. Такой вариант подходит для установки при всех необходимых условиях в уже жилом помещении коттеджа.

Возведение таких конструкций требует многих знаний и умений. Собственными силами можно возвести фальш-очаг, он без проблем удержится на плитах перекрытия. Для настоящей отапливаемой конструкции необходимо подойти со всей серьезностью. Проектировать надо начинать на этапе планирования дома.

Необходимые этапы:

• выбрать модель и рассчитать ее мощность;
• провести расчет фундамента и его совмещение с перекрытием пола;

• запланировать и отобразить на схеме необходимые изменения в конструкции кровли;
• определить материалы и их количество для проведения всех видов работ, включая облицовку камина;
• создать эскизы и чертежи;
• предусмотреть безопасность использования, особое внимание уделить противопожарным мероприятиям.

Прежде чем обратиться к специалистам за консультацией, надо представить свой будущий камин во всей красе. Начинают с эскиза, а затем переходят к детальной проработке деталей будущего обогревателя дома.

Чертеж выполняется в четырех ракурсах: прямо, сбоку, сверху и виде в разрезе. Опытные мастера составляют подробные схемы с каждым рядом укладки кирпича и точными углами срезов элементов.

Когда речь идет о рабочих моделях камина, стоит учесть множество факторов.

• Фундамент возводится отдельно от других несущих стен и перекладин, так как нагрузки на элементы совершенно разные, может произойти перепад давления на перекрытия, ведущий к разрушению здания.
• Площадь подошвы должна быть больше основания конструкции.
• Минимальное углубление – не менее 50 см. Реальная величина зависит от свойств почвы, как и мероприятия по ее уплотнению.

• Глубина котлована под камин должна быть ниже линии промерзания грунта на 20 см.
• Свободное пространство между перекрытием здания и фундаментом не менее 5 мм. Это позволит при перепаде температур избежать трещин, деформации элементов строения и конструкцией очага. Зазор обычно заполняется песком.

При сегодняшнем обширном выборе готовых изделий и материалов для создания камина собственными руками воплотить давнюю мечту не составляет труда. Модели можно подобрать для любого размера кошелька.

О том, как сделать камин из кирпича своими руками, смотрите в следующем видео.

Устройство камина

Жизнь и развитие человечества невозможно представить себе без использования огня. С древних времен люди старались сберечь его, используя при этом для обогрева жилья и приготовления пищи. Вначале это был простой костер, разведенный в центре пещеры, потом каменная или кирпичная площадка в доме, на которой горели принесенные дрова, заполняя дымом все помещение. Шли века, и в частных домах появились печи, а в неприступных замках и аристократичных усадьбах – камины.

В наше время, казалось бы, необходимость в этих пожирателях дров и угля отпала. Действительно, в современном загородном доме можно провести трубы отопления, соединенные с портативным парогенератором, а можно воспользоваться современной системой с воздушным отоплением. Все это позволит согреть помещение с меньшими затратами, но до сих пор живет в душе современного человека желание откинуться в кресле-качалке на втором этаже старого дома и в полутьме смотреть на игру открытого пламени.

Конечно, камин на втором этаже - это дополнительные сложности, но современные технологии позволяют решить эту проблему. Если основной целью является эстетическое желание посмотреть на огонь, то можно использовать спиртовой камин. Он не требует огнеупорных конструкций, даже вытяжной короб для отвода продуктов горения необязателен.

Если же подобное устройство кажется недостаточно солидным, можно сделать островной камин прямо в центре комнаты. Поскольку фундамент для камина достаточно массивен, то располагать его нужно на несущих плитах перекрытия, желательно использовать подвесной дымоход, выходящий на крышу через декомпрессионную камеру.

Поскольку данная конструкция имеет дело с открытым источником огня, существуют некоторые правила, соблюдение которых позволит любоваться этим завораживающим зрелищем внутри дома, полулежа в кресле, а не бегая снаружи, давая указания пожарной команде.

Отвлечемся от постройки камина именно на втором этаже и рассмотрим любые доступные варианты. Эти отопительные системы развивались веками, но за все это время так и не смогли поменять принцип действия, вследствие чего, так и остались устройствами с низким КПД и большим расходом топлива.

Любой камин предназначен для того, чтобы сжечь топливо, получив при этом тепло, и вывести на улицу продукты сгорания с наименьшими неудобствами для тех, кто находится внутри помещения. Результатом эволюции стало несколько типовых решений.

1. Вариант А – встроенный в стену. Данная конструкция для реализации требует проработки еще на стадии проектирования здания, поэтому совершенно не подходит в качестве варианта доработки уже существующего дома.
2. Вариант Б – камин у стены. Его можно сделать в уже существующем здании, его плюсами являются достаточно большая площадь излучающей тепло поверхности, что позволяет не только наслаждаться красотой пылающих дров, но и получать практическую пользу от комфортной температуры в комнате.
3. Вариант В – угловой камин. Частный случай, расположенный не у одной, а сразу у двух стен. В связи с этим более он более экономичен в постройке, но по той же причине имеет меньшую площадь обогрева.
4. Вариант Г – островной камин. Может быть расположен в самом центре комнаты, фактически это старый добрый очаг первобытного человека в современной оболочке.

Прежде чем приступать к постройке камина, необходимо рассчитать его размеры. Существуют опробованные методики, позволяющие это сделать.

Размер камина напрямую зависит от площади отапливаемого помещения, при этом размер топки должен составлять приблизительно одну пятидесятую площади комнаты. Для примера, возьмем ее площадь равной 25 м2, площадь топки в этом случае – 0,5 м2. Исходя из этого, найдем остальные размеры. Отношение высоты к ширине обычно принимается 2/3. Решим задачку для 4-го класса:

А/В = 3/2

А = 3В/2

S = AB = 3B2/2 = 0,5 м2

B2 =1/3 м2

B = 58 см, А = 87 см.

Проверяем: 0,58х0,87 = 0,5046 м2, все правильно.

Итак, размеры топки нам известны, можно идти дальше. Глубина камина С должна равняться двум третям найденной высоты В, в нашем случае получаем 58/3х2 = 39 см. Этот параметр очень важен. Если сделать топку слишком глубокой, то почти все тепло будет уходить в трубу, а слишком глубина будет слишком маленькой, то дым пойдет в помещение.

Начиная с одной трети высоты топки должен начинаться наклон задней стенки, под углом приблизительно 20 градусов. На чертеже этот параметр обозначен литерой L, и в нашем примере составляет 58/3=19 см.

Иногда делают камины с закрытой топкой, но в этом случае камин превращается в подобие печки. Для них стараются приобрести готовые дверки с размерами, максимально приближенными к расчетным.

Для того, чтобы дрова в камине горели, радуя глаз, и не коптили, должно быть выполнено два условия: доступ кислорода и вывод продуктов горения. Как правило, воздух поступает в топку непосредственно из помещения, это естественная приточная вентиляция, он не требует никаких особых затрат. Однако, если мощность камина велика, а комната имеет мало щелей и отверстий, то возможно задымление, а в некоторых случаях, даже обратная тяга, когда воздух вместо того, чтобы выходить через трубу, начинает поступать через нее с улицы. Для того, чтобы избежать подобных ситуаций применяется канальная вентиляция. Для этого делается специальный воздуховод, который проводится в топку прямо с улицы.

Размеры дымохода зависят от мощности камина. Высота трубы не должна быть меньше пяти метров. Если длина дымохода превышает 10 метров, тяга может стать настолько большой, что все тепло просто-напросто «вылетит в трубу» в самом прямом смысле. Чтобы избежать этого, прибегают к искусственным изгибам и применению специальных заслонок. Площадь поперечного сечения дымохода должна быть меньше площади топки в 10-12 раз.

Камин работает в условиях высоких температур, поэтому его кладка осуществляется из специального кирпича. Красный печной кирпич может выдерживать температуру до 1000 градусов Цельсия.

При кладке камина нужно учитывать, что в процессе нагревания твердые тела (в нашем случае кирпичи) имеют свойства расширяться и как следствие, нельзя использовать обычный строительный раствор. Из-за разного коэффициента расширения глины и цемента такая кладка потрескается и в дальнейшем полностью разрушится. Изготовление настоящего печного раствора требует специальных знаний и материалов, которые не всегда доступны, поэтому новичку-любителю имеет смысл приобрести готовые сухие смеси.

При строительстве камина понадобятся не только кирпичи и раствор, но и другие составные элементы, которые придется приобрести или заказать.

Вот то, без чего невозможно будет обойтись :

• Зольник – поддон для сбора шлака.
• Колосниковая решетка – обеспечивает доступ воздуха к горящим дровам, не позволяя им падать вниз.
• Шиберная заслонка – специальное устройство, которое ставится в дымоход для регулирования тяги.
• Чертежи и схемы
• Схема работы камина
• Схема кладки
• Камин с грубой трубой.
• Чертеж углового камина

Подиум перед камином должен быть не менее 50 см шириной, а выступы по бокам 20-30 см. Не следует размещать камин на пути перемещения людей, расстояние от края камина до конца стены должно быть не менее метра.

Применение электрических обогревателей, стилизованных под камин, помогает преобразить интерьер, избегну отрицательных черт их дровяных собратьев. Электрокамин не чадит, не требует сооружения громоздких дымоходов, не требует дров и угля. Его устройство достаточно простое. Фактически это обычный нагревательный элемент, превращающий электрическую энергию в тепловое излучение. Используя современные материалы, можно создать без особых затрат довольно элегантные конструкции.

Постройка камина в доме дает необычайный простор для полета фантазии. Ограничивать его нельзя ни в коем случае, однако можно посмотреть образцы, примеры того, как можно разместить это сооружение в доме.

Устройство камина – расчеты размеров конструкции

Существует мнение что устройство камина в загородном доме может выполнить только профессионал. Но это не совсем так, такую отопительную конструкцию можно выполнить и своими руками, для этого понять принцип устройства камина изучив чертежи и схемы.

Наиболее важные моменты подготовки

Подготовка к строительству порой занимает больше времени, чем сама установка отопительной конструкции. В этом процессе необходимо понять несколько важных моментов:

• Изучение общего устройства каминов из кирпича
• Расчет основных параметров и стандартных размеров камина, а также определиться с местомsустановки
• Подготовить инструмент и материал для строительства

  Инструмент для строительства камина

Узлы из которых состоит камин

Конструкция камина состоит:

1. Зольник. По-простому, поддувало
2. Рабочая площадка топки или по-другому «под»
3. Топка
4. Зеркало топки. Наклонная задняя часть топки, от которой отражается тепло
5. Портал. Отвечает за внешний вид конструкции
6. Дымовой зуб
7. Хайло или по-другому дымовая камера
8. Задвижка дымохода или по профессиональному – шибер, с помощью его регулируется тяга
9. Горловина. Этот элемент является переходом камина к дымоходу
10. Соединение с дымоходом
11. Дымоход
12. Колосниковая решетка

Важно: Камин с открытой топкой больше подойдет для просторных помещений.

Куда установить камин и каким он должен быть

Устройство камина на много проще по сравнению с печью. С одной стороны, это преимущество, ведь его проще сложить и материала истратиться на много меньше. А с другой стороны у такой конструкции маленький КПД ведь тепла она отдает в половину меньше печи.принцип устройства камина

Точно рассчитать камин довольно сложно, но не стоит отчаиваться, для строительства небольшого камина необходимо знать лишь основные параметры.

Как посчитать размеры камина

Размер топочного окна должен соотноситься с площадью комнаты как 1:50. Высота топки должна относиться к ширине как 2/3, по схеме это будет В/А. Далее опытным путем подбираем высоту каминного окна и узнаем ширину топки с помощью формулы А=3хВ/2. Важно уделит внимание вычислению основных параметров А, В, С. Следующим важным параметром является глубина. Она должна быть 2/3 от высоты топочного окна и считается по формуле С=2хВ/3. Если этот параметр увеличить — то упадет теплоотдача, а если уменьшить — то камин станет дымить. Согласно правила противопожарной безопасности полка перед камином должна выступать в комнату на пол метра. Высота от пола должна составлять 80 см.

Если длинна дымохода от колосника до верхней точки более 10 метров, то необходимо сделать хотя бы одно колено. В противном случае тяга будет слишком большой и все тепло будет уходить в трубу, плюс ко всему этому будет перерасход дров.

Чтобы рассчитать сечение дымохода также имеется формула. В основе здесь берется площадь окна топки, их отношение с сечением дымохода должно быть 8/15. Для расчетов можно пользоваться таблицей, находящейся ниже.

Выступ дымохода над кровлей можно тоже посмотреть по схеме, на которой даны минимальные требования, от которых стоит отталкиваться. Если ваш дачный домик не большого размера, то трубу дымохода лучше поднять повыше. Чем выше труба над коньком, тем сильнее тяга.

Выбор места для камина

Для этого существуют свои инструкции при проектировании:

1. Камин не устанавливается напротив окон
2. Не желателен монтаж в проходных комнатах
3. Не использовать маленькие помещения, потому как будет выжигаться кислород. Общепринятый минимум 12-15 квадратных метров
4. Топка должна смотреть в центр помещения
5. Не должен граничить с наружными стенами
6. Желательно устанавливать рядом с несущей стеной
