Инструкция по укладке тротуарной плитки на бетонное основание

В случае, когда с помощью тротуарной плитки планируется создать и облагородить тротуары в местах высокой проходимости или оборудовать площадки под стоянку и проезд автомобилей, укладку следует производить на бетонное основание.

Именно эта технология рассчитана на высокие нагрузки и может использоваться не только на территориях частных земельных участков, но и в черте города для обустройства пешеходных дорожек и облагораживания территории вокруг магазинов, в том числе и под въезд и стоянку авто.

Так как же правильно уложить тротуарную плитку на бетонное основание и избежать ошибок? Будем разбираться.

Преимущества и недостатки

Преимущества этого метода перед укладкой брусчатки на песок связаны с более высокой прочностью сооружения:

• бетонное основание устойчиво к высоким нагрузкам и механическим повреждениям;
• при одинаковой прочности простая, по сравнение с асфальтовым покрытием, система монтажа — нет необходимости пригонять асфальтоукладочный каток.

Но и без минусов тут не обходится:

• технология сложнее, чем при укладке на подушку из песка и щебня;
• при удалении для ремонта поврежденной плиты можно повредить соседние;
• при несоблюдении технологии бетонное основание может начать раскрашиваться уже после первой зимы.

Расходные материалы и инструменты

Для удобства выполнения работ согласно технологии нужно подготовить следующие инструменты и материалы:

• бетономешалка;
• песок;
• цемент марки М500;
• щебень;
• 2 строительных уровня длиной 40–50 и 80–100 см;
• трамбовка (автоматическая или ручная);
• колышки и прочный шнур для разметки границ;
• мастерок;
• резиновая киянка;
• поливной шланг с насадкой-душем или поливная лейка;
• грабли;
• веник.

Расчет количества

Чтобы материала хватило на все работы и при этом не осталось много лишнего, нужно сделать на участке разметку и измерить периметр будущих тротуаров и площадок, а также подсчитать их площадь. На основании этих параметров будут проводиться дальнейшие подсчеты.

1. Необходимое количество тротуарных плит рассчитывается по суммарной площади поверхностей всех будущих сооружений. Чтобы подстраховаться от непредвиденных ситуаций и неучтенных моментов, к получившейся площади нужно добавить 8–10%. Стоимость материалов это удорожит незначительно, зато можно быть спокойным, что брусчатки на все хватит и еще останется запас на случай ремонта.
2. Компоненты насыпного основания рассчитываются, исходя толщины будущего слоя. Для этого площадь всех поверхностей дорожек и площадок, выраженную в квадратных метрах, следует умножить на толщину требуемого слоя основания, выраженную в метрах. Полученная цифра покажет, сколько кубометров стройматериала нужно закупить.
3. Количество бордюрного камня — это длина всех периметров минус длина мест примыкания поверхности вплотную к фундаменту здания и прочим сооружениям. В этой части бордюром будет являться сам фундамент.
4. Количество материалов для бетонной подушки рассчитывается в зависимости от предполагаемого класса его прочности. Например, для приготовления 1 м3 бетона класса В20 цемента уйдет примерно 290–320 кг, щебня — 1080–1150 кг, песка — 630–770 кг, воды — 160–180 л.

Перейдем к инструкции, как положить тротуарную плитку на бетонное основание и что перед тем, как укладывать, нужно сделать с бетоном.

Подготовительные работы

Подготовительный этап работы не менее важен, чем укладка самой брусчатки. Если основание выполнено качественно, в соответствии с технологией, тротуар или площадка получатся прочными и будут служить долго. Грунт подготавливают следующим образом:

1. На размеченной с помощью колышков и капронового шнура площади на глубину 25 см вынимают грунт, выходя за пределы намеченного контура на толщину бордюра плюс еще 2–3 см. Получившийся котлован очищают от корней растений и камней. Если почва рыхлая, выемку делают, снимая весь плодородный слой, потому что он плохо поддается уплотнению.
2. Дно разравнивают граблями, смачивают из шланга или лейки и трамбуют, чтобы предотвратить в дальнейшем проседание грунта. Только затем переходят к работам по изготовлению несущего слоя.

Пошаговая инструкция

Качество несущего слоя в случае укладки плит на бетон очень важно из-за использования жесткой фиксации. При неудачном исполнении сооружение быстро потрескается.

Подготовка подушки из бетона

Для улучшения качества работ по подготовке бетонного основания под тротуарную плитку можно использовать объемную георешетку — конструкцию в виде сот, выполненную из синтетического материала, стойкого к гниению и химическим воздействиям.

При растяжении такая решетка образует устойчивый в горизонтальном и вертикальном направлениях каркас, армирующий любой насыпной материал, размещаемый в ячейках. Срок службы подобной решетки — до полувека.

1. На дно траншеи укладывают георешетку и засыпают ее 15-сантиметровым слоем щебня. Высота решетки подбирается так, чтобы ее края были ниже уровня щебня и не мешали трамбовке.
2. Подушка из щебня трамбуется.
3. Поверх щебня укладывается армирующая сетка.
4. По контуру разметки, выполненной из колышков и шнура, выставляется опалубка, в которую будет заливаться бетон.
5. Готовится бетон и непрерывно заливается в опалубку, чтобы в теле бетонной подушки не образовались так называемые холодные швы, снижающие прочность конструкции.

   Сразу после заполнения опалубки для уплотнения структуры материала и отведения воздушных пузырей используют погружной вибратор.

   Бетонная подушка накрывается пленкой, чтобы избежать слишком быстрой потери влаги и следующие 3–7 дней ее поверхность периодически смачивается водой.

6. На большой площади через каждые 2–3 м нужно делать температурные швы. Для этого перпендикулярно опалубке и поверхности земли устанавливаются доски, которые потом нужно будет убрать и перед укладкой брусчатки заполнить швы эластичным составом. Во время перепадов температур эти швы помогут избежать разломов бетонной подушки.
7. Для отвода влаги, попавшей на поверхность бетонной подушки под брусчатку, на некотором расстоянии друг от друга устанавливают обрезки полипропиленовых или асбоцементных труб, верхний уровень которых должен быть вровень с верхним уровнем бетонной подушки, а нижний конец располагаться на прослойке из щебня.

   Перед началом укладки дренажные отверстия заполняются мелким щебнем.

8. Когда бетон полностью застынет, опалубка убирается.

Установка бордюров

В оставшееся после разборки опалубки углубление нужно установить бордюры. Для этого делается жесткий бетон, мастерком укладывается в ров и на него по одному устанавливаются бордюрные камни.

Чтобы вогнать их в раствор, используется резиновая киянка. Щели между камнями заливают жидким бетоном.

Высота бордюров должна быть как минимум на 20–30 мм ниже верха брусчатки, чтобы не мешать стоку воды. Через сутки, когда раствор застынет, пространство между бордюрным камнем и стенками траншеи засыпается песком.

Как правильно класть

Габариты плит выбираются в зависимости от назначения: для тротуара достаточно толщины 4–5 см, а если на поверхность будут заезжать машины, то выбирают брусчатку не тоньше 6 см.

На бетонное основание плиты укладывают на сухую песчано-цементную смесь или на цементно-песчаный раствор.

1. При использовании цементно-песчаной смеси (ЦПС) используется только просеянный песок. Раствор готовится из 1 части цемента и 3 частей песка, консистенция должна быть как у густой сметаны. Мастерком на бетонную подушку раствор выкладывается ровным слоем в 2–3 см.

   Брусчатка укладывается на раствор по запланированной схеме и слегка вбивается в раствор с помощью киянки. Горизонтальность поверхности следует выверять как можно чаще строительными уровнями.

2. При использовании для укладки сухой ЦПС работы ведутся аналогично укладке брусчатки на песчаную подушку — на бетон насыпается слой сухой ЦПС (3–5 см), выравнивается правилом или обычной доской с ровным краем, а затем на эту подушку выкладываются плиты.

   Сухая ЦПС готовится из расчета на 1 часть цемента 6 частей песка, но в сухом виде она не в состоянии прочно удерживать брусчатку, поэтому по завершении работ площадка хорошо проливается водой, которая попадает через зазоры между плиткой вниз и смесь застывает.

Заделка швов

Между брусчаткой швы засыпают сухой ЦПС и проливают водой. Операцию повторяют до тех пор, пока смесь не перестанет усаживаться. Через 2–3 суток, когда поверхность окончательно высохнет, убирают строительный мусор, веником сметают мелкий сор и пыль и, при необходимости, промывают поверхность сильным напором воды из шланга.

Полезное видео

Еще больше о технологии укладки тротуарной плитки на бетонное основание узнаете из этого видео:

Важные нюансы, можно ли избежать ошибок

Ширину дорожек и размер площадок нужно предусматривать так, чтобы между краями укладывалось определенное количество целых плиток — если избежать ненужной обрезки, можно значительно сэкономить. При укладке плитки наискосок отходов будет больше.

Резать брусчатку следует «болгаркой» с диском по камню. Чтобы пыли было меньше, плитку надрезают, а потом откалывают. Прежде чем сделать рез, плиту нужно приложить к предназначенному ей месту, сделать отметку и затем по отметке резать. Это позволить избежать ошибок и уменьшит количество отходов.

Поверхности, облицованные тротуарной плитой, следует делать с небольшим уклоном для лучшего стока воды. Для этого достаточно, чтобы перепад поверхностей составлял 5 мм на каждый метр.

Дорожки можно наклонять на один бок или делать середину чуть выше, чтобы вода стекала к краям. Если нормальный водосток с поверхности не будет обеспечен, то застоявшаяся вода будет постепенно просачиваться к бетонному основанию и при замерзании отрывать брусчатку от него.

Если плитка выполнена методом вибролитья, ее лучше крепить к бетону специальным клеем, который при минимальной толщине слоя дает отличное крепление к основанию.

Замешивать раствор следует как можно ближе к месту заливки, а при температуре ниже 0°С замешивать бетон нельзя.

Меры безопасности

Прежде всего, следует соблюдать меры безопасности, общие для всех строительных работ, дополнив их следующими пунктами:

• при работе с цементом следует надевать респиратор, а при резке плитки еще и защитные очки с небьющимися стеклами;
• с бетоном, во избежание разъедания кожи рук, нужно работать в резиновых перчатках;
• по окончании работ с бетоном все используемые инструменты следует сразу же вымыть;
• брусчатку не допускается надрезать или колоть, разместив на коленке.

Выполняя укладку тротуарной плитки на бетонное основание, нужно строго соблюдать технологию выполнения работ. В таком случае бетон не растрескается в первую же зиму, а плитка не будет отваливаться от основания, дорожки и площадки прослужат без ремонта много лет.

Поделиться:

Технология укладки тротуарной плитки на бетон

Укладка тротуарной плитки на бетонное основание позволяет не только укрепить покрытие, но и придать ему более эстетичный и интересный внешний вид. Давайте рассмотрим, какие еще преимущества есть у данной технологии?

Преимущества бетонного основания

Устойчивость и долговечность — два основных достоинства бетонной основы. В отличие от грунта или щебеночно-песчаного слоя, легко поддающегося различным атмосферным воздействиям, бетон не проседает даже при очень сильных нагрузках. Также, с помощью укладки тротуарной плитки на бетон, основание можно получить безупречно ровно вымощенную поверхность с четкими формами.

Эта технология имеет и ряд других преимуществ:

1. Прочность. Бетон не разрушается под воздействием сильных механических нагрузок (может прослужить более 30-ти лет), что крайне важно для парковок и территорий с большой проходимостью людей.
2. Эффективное противостояние осадкам. Если правильно уложить тротуарную плитку на бетонное основание, покрытие не будет промерзать (морозостойкость — около 200 циклов, что в суровом северном климате является определяющим фактором).
3. Отсутствие «усадочного эффекта». Песок и грунт со временем может просесть, а это приводит к отдельному или полному разрушению плиточного покрытия.
4. Надежность. Отвердевший клей для тротуарной плитки (или цемент) и основание из бетона в разы надежнее песчано-щебневой посыпки. Это помогает плитке «не съезжать» и не выпадать со своего места.
5. Экологичность. При сильном нагревании не выделяет канцерогенных веществ.
6. Доступность. Брусчатка имеет относительно доступную стоимость, поскольку производятся из недорогих современных материалов (исключение составляет гранитная брусчатка).

Но для того, чтобы все эти достоинства не были сведены на «нет», необходимо строго соблюдать технологию от начала рабочего процесса и до самого конца. Следует понимать, что укладка на бетон происходит совсем не так, как на щебеночно-песчаный слой, а совершенно по иному принципу. Рассмотрим особенности процесса, чтобы понять, как правильно это делать.

Особенности кладки на бетон

Главная особенность всего процесса заключается, опять же, в бетонном основании, которое, в первую очередь, обеспечивает плитке долгий срок службы. Однако зачастую многие специалисты по отделке не хотят браться за эту технологию из-за ее сложности — всего одна небольшая ошибка, допущенная при работе, не даст «перезимовать» покрытию даже один сезон.

Класть тротуарную плитку на бетон можно лишь тогда, когда предварительно уже сделан водоотвод и дренаж для будущей площадки.

Это обеспечит эффективный отвод воды от мощеного покрытия, а влага, как известно, является «заклятым врагом» плитки. Попадая в ее микропоры и мелкие трещины, вода при замерзании увеличивается в объеме и разрушает материал изнутри.

Если уложить плитку только на песчано-щебневый слой, вода не будет оставаться в нем и моментально впитается в песок и щебень, а после этого — в грунт. Проще говоря, отток воды идет моментально, чего нельзя сказать про бетон. Неправильная укладка позволит воде пройти сквозь стыки и накапливаться между плиткой и бетоном. И, как следствие, покрытие начнет «отходить» от своей основы.

Укладка на ровный бетон будет порождать застой воды. Для того чтобы этого не случилось, бетонное основание должно быть с небольшим наклоном в сторону, противоположную от дома либо любой другой постройки, вблизи которой планируется дорожка (площадка). Также очень важно учесть все правила и тонкости, которые заключает в себе не только процесс заливки бетона, но и укладка плитки на улице. Давайте подробно разберем каждый из них.

Подготовка бетонной основы под плитку

Подготовка основы выглядит следующим образом — пошаговая инструкция для тех, кто занимается этим самостоятельно:

1. Метки. Вбейте колья, чтобы выделить границы дорожки, тротуара или площадки для мощения плиткой. Туго натяните шпагат или нитки, крепко привязывая их к колышкам.
2. Сделайте углубление в почве. Верхний слой грунта необходимо снять (глубиной в 20-25 см) и хорошо утрамбовать при помощи специальных инструментов (ручной или пневматической трамбовки) и воды. Перед тем, как продолжить работу, дождитесь полного высыхания земли.
3. Бордюры (опалубка). В дальнейшем, при укладке плитки, они помогут зафиксировать ее, исключить искривления и сдвиги. Для устойчивости бордюров засыпьте слой щебня около 5 см толщиной.
4. Укладка щебня (15-20 см). Посередине этого слоя рекомендуется положить гидроизоляционную пленку, чтобы в дальнейшем предотвратить проникновение влаги из грунта наверх.
5. Небольшой слой песка. Его необходимо выложить для того, чтобы заполнить пустоты и уплотнить подложки. Если площадка очень большая, есть смысл задействовать спецтехнику для укатки или вибротрамбовки почвы.
6. Арматура (прутья или сетка). Дополнительно выложенный арматурный слой необходим для автомобильных подъездных дорожек и площадей очень большого размера. Если вы используете отдельные прутья, они должны быть перевязаны между собой проволокой и идти перпендикулярно друг другу. Готовую сетку нужно прочно закрепить на боковые прутья.
7. Цементный раствор. Цемент, песок и щебень в соотношении 1:3:2 смешайте с водой до получения однородной массы и вылейте ее на подготовленную основу. Хорошо выровняйте, не забывая про небольшой наклон, и оставьте высыхать (на 2-3 дня) под пленкой.

Алгоритм укладки плитки

Итак, подготовка основания закончена. Но укладываться плитка должна лишь тогда, когда бетон полностью высох и затвердел, а внутри него не осталось никаких дефектов в виде образовавшихся пустот. Если по каким-либо причинам бетон покроется трещинами, плитка станет непригодной для повторного мощения.

Технология укладки тротуарной плитки на бетонное основание одного состава мало чем отличается от других видов. Мы рассмотрим процесс на примере полимерпесчаных изделий, которые сегодня очень популярны благодаря своим уникальным свойствам: устойчивы к истиранию, не впитывают жидкость, масло и бензин, просты в транспортировке, хранении и монтаже. Плитка подходит и для укладки на бетонную отмостку — она позволяет надежно защитить свой дом от грунтовых вод и атмосферных осадков.

Наша пошаговая инструкция поможет тем, кто собирается проводить всю работу своими руками, не имея профессионального опыта. Итак, подробное описание каждого этапа:

Этап 1: разборка опалубки и установка бордюров

Если еще на этапе создания бетонной основы вы не стали делать бордюры, их нужно сделать сейчас. Для этого вдоль натянутых нитей следует выкопать траншею глубиной, равной высоте окантовочного камня, который будет располагаться под землей, и толщиной цементной подушки (примерно в 3-5 см.).

Цемент, укладываемый под бордюр, необходим для более сильной фиксации окантовочных камней — их вгоняют в раствор (соотношение песка и цемента 3 к 1) с помощью специального резинового молотка. Спустя один день, когда раствор полностью затвердеет, пространство между стенками бордюра и траншеей засыпьте песком, полейте водой и хорошо разровняйте.

Этап 2: подготовка клеящего состава

На заранее уложенный бетон следует нанести еще один слой — цементный или клеящий раствор. Укладка тротуарной плитки своими руками на цемент — более дешевый вариант, однако на клей фиксировать покрытие будет намного проще. Если вы работаете с клеем, приготовьте раствор и действуйте согласно инструкции.

Этап 3: руководство по укладке плитки

Цементный слой должен быть высотой приблизительно 2-3 см. С помощью строительного мастерка нанесите его на бетон и хорошо выровняйте. Если плитка узорная, укладывая каждую деталь, нужно озираться на общий запланированный рисунок. Работа по укладке ведется от себя — вы должны двигаться вперед, наступая на уже вымощенную поверхность.

Параллельно с работой не забывайте контролировать кладку с помощью первоначальных разметок и строительного уровня. Препятствия, возникающие на пути (дренажные отверстия, трубы, люки), сначала обведите целыми плитами, а по окончании работ сделайте подрезку нужной формы с помощью болгарки или циркулярной пилы.

Этап 4: обработка швов

Повторяйте это до тех пор, пока смесь полностью не осядет. Через 2-3 дня поверхность будет готова к эксплуатации.

И в заключение стоит отметить, что плитку можно использовать не только на улице — она помогает сделать бетонное напольное покрытие более прочным, поэтому очень часто ее кладут поверх бетонного пола в гараже. Такой способ отделки позволяет значительно улучшить обстановку в помещении и повысить уровень комфорта по уходу за автомобилем. Дополнительные рекомендации относительно того, как положить тротуарную плитку на бетонное основание, даст наше видео.

Укладка тротуарной плитки на бетонное основание: как укладывать на бетон

Тротуарная плитка уже давно стала незаменимой при проведении работ по облагораживанию общественных парков, скверов, и приусадебных участков. Она сочетает в себе надежное долговечное покрытие, неподдельную эстетику и возможность самостоятельной кладки.

Наиболее качественной считается укладка плитки на бетонное основание, которая только увеличивает срок эксплуатации изделий. Как ее правильно производить, рассмотрим подробнее в нашей публикации.

Особенности тротуарной плитки

Прежде чем разбираться в том, как класть плитку, нужно рассмотреть основные ее типы и разновидности, чтобы представить себе более полную картину.

Для обустройства садово−парковых дорожек выпускаетсяsплитка из бетона, изготовленная по различным технологиям:

• вибропрессование;
• стационарное литье;
• вибролитье.

Кроме бетонных экземпляров, изготавливается более надежная плитка из гранита.

Гранитная плитка

Гранитную плитку для мощения дорожек получают путем распила и дополнительной обработки гранитного камня. Средняя толщина получаемых кирпичиков – 3 см.

Если сравнивать подобные изделия с плиткой из бетона по качественным признакам, то гранитным «булыжникам» можно смело давать первое место по долговечности, износостойкости, прочности, стойкости к истираемости и прочим статическим и динамическим нагрузкам.

Прямое подтверждение такому утверждению служит римская дорога, сохранившая ровность своего мощения со времен существования Римской Империи.

• Гранитная плитка с колотой поверхностью и дополнительной обработкой, не подвержена наледи. Чего нельзя сказать про бетонную плитку тротуарную, которая даже с шершавой текстурой способна обледенеть при любых условиях.
• А как на просторах нашей страны доблестные дворники борются с такой проблемой? Правильно! Берут металлический лом с острой поверхностью и долбят, и долбят, пока наледь не исчезнет. А бетон к таким испытаниям не готов — неизбежны раскалывание и порча дорожки.
• А гранитная брусчатка — даже при таком силовом воздействии, остается как новенькая. Из минусов можно отметить ее заоблачную стоимость и простоту форм. Но, незамысловатость дизайна полностью окупается богатой и благородной текстурой гранита.

Можно ли укладывать такую плитку на бетон? Не можно, а даже нужно. Именно такой способ используется чаще всего. Реже на песчаную подушку и специальную подложку. Швы проходят песком, на входных группах специальной затиркой.

Вибропрессованная брусчатка

По методу вибропрессования производится плитка толщиной более 35 мм. Способом формовки жестких бетонных смесей — в специальных формах-кассетах. За счет малого водоцементного отношения смеси, и значимой толщины опалубки, получившиеся изделия отличаются прочностью и долговечностью.

Невысокая цена за квадрат такого дорожного покрытия, также говорит в пользу выбора именно прессованной плитки. Наверно это основные факторы, которые сделали подобные изделия популярными при создании покрытия общественных мостовых.

Подобные мелкоштучные изделия укладываются на плотное песчаное основание. Такой, более дешевый способ также является жирным плюсом прессованных тротуарных мелкоштучных изделий. Многих интересует, можно ли класть тротуарную плитку на бетон. Почему бы и нет?

Обратите внимание! Бетонный раствор обеспечит более надежное сцепление с основанием. Но таких мер принимать не нужно, потому что, кирпичики прекрасно монтируются на песчаную подушку, не выпадают из общего ряда, и не ерзают при постоянной эксплуатации. Так зачем сознательно увеличивать стоимость покрытия?

Изготовить подобную плитку своими руками на кустарном производстве практически невозможно, за отсутствием специализированного дорогостоящего оборудования. Желающих самостоятельно произвести данный материал, больше привлекает ее стационарное изготовление.

Стационарное литье на садовой дорожке

Укладка изделий на бетон возможна наиболее простым способом для самостоятельного монтажа. Это отливка материала непосредственно на дорожке. Откуда пришел этот нехитрый способ, никто не знает. Зато многие облагораживают свои участки такой красивой плиткой.

И это неудивительно, ведь подобная укладка изделий на бетон имеет конкурентные преимущества:

• невысокая стоимость;
• доступность самостоятельного изготовления;
• кладка плитки на основание из бетона более надежная, так как еще незастывшая стяжка намертво сцепляется с только что отлитой плиткой из бетона, образуя монолит;
• долговечность;
• разнообразие форм.

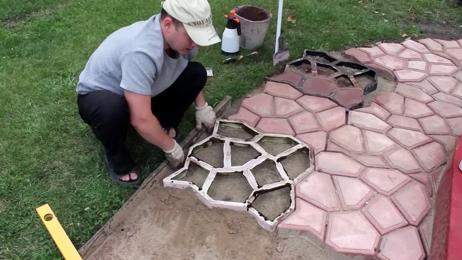

Сегодня даже можно купить специальную опалубку для отливки таких дорожек за весьма приемлемую стоимость. Приобретя всего одну форму, можно медленно но верно мостить дорожку ежедневно, не прикладывая особых усилий.

Но, получившаяся дорожка имеет только гладкую поверхность, без какого-либо рисунка. А плохое заглаживание может быть причиной появления неровностей. Видео в этой статье подробно расскажет, как изготовить подобную плитку своими руками.

Для тех, кто хочет идеальное и красивое покрытие дорожек для своего участка, лучше всего обратить внимание на вибролитьевую плитку.

Вибролитье

Методом литья производится плитка толщиной не более 35 мм. Чаще всего вибролитьевые изделия не превышает толщину 2 см. Остальные параметры – различны. Именно этот вид тротуарного покрытия отличается разнообразием форм, фактур и рисунков.

Согласно технической документации, она предназначена для отделки садо−парковых дорожек общественного назначения. Но из−за своей незначительной толщины и бетонной смеси небольшой марки, используемой в качестве сырья, она не выдерживает постоянных истирающих нагрузок. Для частного строительства такая плитка подходит больше всего.

Для монтажа подобных изделий признается единственно верная технология укладки — на основание из бетона. Уложенная на песок, она будет ерзать и вскоре расколется из−за постоянных нагрузок и отсутствия жесткой фиксации. Если верно произвести весь процесс и выбрать качественные изделия, то дорожка, устланная вибролитьевой тротуарной плиткой, прослужит в первозданном виде долгие годы.

Существуют специальные добавки в бетон и фарфоровые камешки для плитки, которые накапливают свет днем и светятся ночью. Такая плитка производится только вибролитьевым способом.

Как выбрать качественную тротуарную плитку

Перед тем как укладывать изделия, уделите особое внимание покупке качественного материала. И дело и не только в «плохом» бетоне, но и в параметрах каждой плитки. Если они нарушены, то и укладывать такое «подобие материала» будет очень сложно.

Так как гранитную плитку низкого качества выбрать просто невозможно, а о качестве можно судить только из сопроводительных документов, то рассмотрим подробнее нюансы, которые помогут купить качественные вибролитьевое покрытие для садовых дорожек. Надежная укладка материала зависит именно от самого изделия.

Его можно определить последующим признакам:

• Наличие паспортов качества. Они должны быть на каждую партию. Если по каким−либо причинам поставщик их не предоставляет, то лучше не рисковать и найти более надежного продавца. Чтобы не быть обманутым, сравнивайте на маркировке поддона номер партии и паспорт, прилагаемый к нему. Сертификаты соответствия можете не требовать, так как плитка тротуарная не подлежит обязательному сертифицированию.
• Внешний вид. Чтобы точно быть уверенным в качестве покупаемого изделия, протестируйте парочку на выбор из поддона. Переверните плитку тыльной стороной. Если она блестящая – много пластификатора, если гладкая – много воды. Оба эти признака говорят о нарушении технологии производства. Шершавая, немного бугристая сторона − свидетель хорошего продукта. Не стесняйтесь, и проведите с нажимом ключом по лицевой стороне. Если осталась глубокая царапина, то перед вами низкосортный материал.
• Параметры. Посмотрите внимательно на плитку в плоскости. Она должна иметь одинаковую толщину. Померьте 5 штук из поддона: если у 3−х из них есть отклонения более чем в 2 мм между сторонами или изделиями, то покупать такое изделие не стоит, так как могут возникнуть проблемы с укладкой.
• Высолы. Возможно, приходилось видеть белые неприглядные разводы на бетонной плитке. Эти высолы являются результатом химических процессов твердения бетона, проявляются со временем, и от них не так-то просто избавиться. Но, используя специальные добавки, такой проблемы не будет. Поэтому если продавец пустит на склад, приглядитесь — есть ли на плитке такие следы. Если нет, берите плитку и не сомневайтесь.
• Недостатки. Если на большинстве изделий присутствуют трещины и сколы углов, это говорит о ее плохой прочности.

Обязательно посмотрите, как такая плитка упакована. Если она будет болтаться в поддонах, то обязательно поколется при перевозке. Наиболее надежная упаковка – обмотка пленкой со всех сторон.

Поэтапный процесс укладки плитки

• Задумав самостоятельно провести работу по укладке плитки, позаботьтесь о нужном ее количесве. Обязательно купите на 2−3 квадрата больше расчетной площади. Эти излишки пойдут на подрезку и бой. Если планируется укладка поsдиагонали или с подбором рисунка, то про запас нужно брать в два раза больше.
• Существуют основные и самые верные способы укладки плитки – это укладка на старый бетон и на любую поверхность.
• Если в вашем случае укладка осуществляется на старое основание, то его нужно хорошенько отчистить, заделать трещины, убрать выпуклости, при необходимости зашлифовать с небольшим уклоном для отвода воды.
• Обязательно загрунтуйте поверхность для лучшей адгезии с монтажным раствором. Далее следует укладка. А видео, предоставленное ниже, расскажет об этом процессе подробнее.

Если нет ровного основания для дальнейших работ, его нужно подготовить.

Для этого потребуется:

• плитка;
• лопата;
• уровень, колышки, шпагат, рулетка;
• щебенка, цемент, песок;
• киянка, болгарка;
• тромбовка.

Кладка изделий на бетон может происходить на заранее подготовленное основание из бетона сделанное самостоятельно. Можно все сделать проще, но не менее качественно. Инструкция ниже подробно расскажет о доступном каждому способе укладки.

Подготовительные работы

Как бы ни хотелось сразу приступить к мощению дорожки, сначала нужно тщательно подготовить к работам основание. Делать следует все аккуратно, перепроверяя свои шаги. Так как именно от разметки будет зависеть, насколько ровной будет поверхность из плитки тротуарной.

В этом мастер-классе мы рассмотрим способ укладки материала на одном уровне с общей площадкой, без выставления бордюров. Вместо них, использовали плитку кирпичиками.

• Этап 1. Планируемую площадку засыпаем щебенкой в один слой толщиной 5−8 см. В нашем случае были взяты отходы с горнодобывающего производства. Если площадка на одном уровне с участком, то нужно будет снять верхний слой примерно на 10 см.

• Этап 2. Берем трамбовку и хорошенько утрамбовываем до получения плотного однородного основания с небольшим уклоном для отхода дождевой воды. Этот процесс пыльный, поэтому воспользуйтесь защитными перчатками, очками и респиратором.

• Этап 3. Пользуясь уровнем и рулеткой, разметьте площадку или дорожку. Следите за тем, чтобы подготовленное основание было ниже уровня всего участка на толщину плитки+5 см раствора кладочного. Вбейте колышки по периметру и натяните шпагат.

• Этап 4. Если приобрели плитку из нескольких элементов, разного цвета или со сложным рисунком, заранее продумайте узор. Можно изобразить его на бумаге, а можно вырезать кусочки разноцветного картона и поиграть ими, придумывая более интересный рисунок. Если купили плитку разного размера, как у нашего мастера, то в этом случае лучше всего заранее предопределить, в каком месте будет располагаться каждое изделие. Для этого просто выложите все элементы на площадку наиболее эстетичным способом.

• Этап 5. Сделайте кладочный раствор в пропорции 1:5 и густой консистенции, как на фото. Если площадь небольшая, то можно замешать смесь в тачке лопатой или с помощью насадки−миксера на перфоратор. Для мощения большой площади целесообразнее заказать бетон. С привозным раствором нужно работать быстрее, поэтому привлеките несколько помощников.

Выложите бетон на основание толщиной примерно 5−8 см, на него уложите плитку и выровняйте поверхность по натянутому шнуру. Пристукните изделия киянкой. Вылезший раствор просто снимите шпателем. По этой схеме продолжайте кладку всей площадки, только не забывайте проверять ровность получаемой поверхности уровнем. Выложив ряд – другой, набьете руку и процесс пойдет значительно быстрее и веселее.

• Этап 6. Когда работы по кладке закончены, приступите к облагораживанию краев дорожки. Если немного промахнулись с расчетом, и уровень плитки выступает над уровнем участка, обложите периметр бетонными кирпичиками на раствор. Если толщина боковушек превышает уровень площадки, придется попотеть и ополовинить каждый кирпичик с помощью болгарки. Чтобы этого не происходило, заранее рассчитайте толщину будущей площадки и ее соответствие остальному участку.

Этап 7. Когда завершите укладку, убедитесь, что с плитки убраны излишки раствора.

• Этап 8. Дождитесь, когда бетон схватится (от суток до двух), и сделайте завершающие штрихи – заполните швы раствором, если потребуется. Это очень кропотливая работа, так как нужно постараться, чтобы раствор не попал на плитку. Если такое произойдет, то новая дорожка будет выглядеть неаккуратно.

Тщательно уберите бетон с плитки. Лучше всего это делать влажной тряпкой на сырой раствор. После засыхания швов можно наслаждаться плодами своих трудов.

Как видите укладка тротуарной плитки на бетонное основание это не такой долгий, сложный и дорогостоящий процесс, как может показаться на первый взгляд. Такой способ прекрасно подойдет для тех, у кого нет никакого опыта в проведении подобных работ. Главное, правильно рассчитать толщину и грамотно выставить ориентиры, а остальное − дело техники.

Кладем брусчатку на бетонку

Тротуарная плитка прочно занимает лидирующее место среди строительных изделий, используемых для устройства покрытий на городских улицах, площадях и индивидуальных участках. Неоспоримое доказательство такой популярности налицо в любом городе, посёлке и на частных подворьях. В данной статье рассмотрим, как положить тротуарную плитку на бетонное основание.

Чаще всего плиточное покрытие устраивается:

• на тротуарах и площадях;
• вокруг административных зданий, офисов, торговых, спортивных и развлекательных комплексов, вокзалов, аэропортов, учебных заведений и других местах с повышенной проходимостью людей;
• в общественных парках, газонных и садовых дорожках на частных участках;
• парковочных автомобильных частных площадках и стоянках для крупной техники;
• при благоустройстве загородных территорий.

Основные виды изделий

В зависимости от способов изготовления различаются следующие разновидности:

• вибролитые;
• вибропрессованные;
• гиперпрессованные;
• полимерпесчаные.

В состав тротуарных плиток обычно входит пескобетон с добавлением гранитной крошки, известняка, сланцев или резиновой крошки. Реже добавляется базальтовая крошка.

В местах со значительными нагрузками рекомендуется уложить брусчатку. Наибольшей популярностью пользуется тротуарная брусчатка с добавлением гранитной крошки. Промышленностью выпускаются следующие виды:

• пилёная брусчатка, имеющая все грани ровными;
• пилено-колотая с ровной нижней и верхней гранью;
• колотая, с неровными гранями.

У первых двух видов ровная верхняя поверхность может подвергаться термической обработке, что делает её нескользящей.

Наиболее распространённая квадратная брусчатка со сторонами по 10-ть см при толщине от 3-х до 10-ти см.

В каких случаях необходима укладка тротуарной плитки на бетон

В качестве основания под плиточное покрытие могут использоваться:

• щебёночно- или гравийно-песчаная подушка;
• бетон, для повышения прочности армированный стальными сетками или отдельными стержнями, композитной арматурой или виброволокном.

Плитка может укладываться на уже существующие бетонные стяжки или на вновь устроенные.

Хоть в первом случае выполнение работ значительно проще и быстрей, укладка плитки на бетон является необходимой для обеспечения получения стабильного и долговечного покрытия в следующих случаях:

• наличие на участке производства работ грунтов с повышенной подверженностью усадкам (недавно отсыпанные насыпи, пылеватые пески, торф);
• пучинистые глинистые грунты, характеризующиеся неравномерным вспучиванием на отдельных участках;
• бетонное основание под тротуарную плитку устраивается при воздействии на покрытие значительных нагрузок, например, устройство парковки для автомобиля;
• при облицовке на существующие прочные бетонные основания, когда их демонтаж нецелесообразен и отличается высокой трудоёмкостью (отмостка вокруг дома, существующие бетонные покрытия, полы в гаражах и хозяйственных постройках). Решение можно ли класть тротуарную плитку на бетон принимается после результатов тщательного обследования существующего старого бетонного покрытия. Укладка на старый бетон позволяет получение существенной экономии на строительных материалах, защитит существующее покрытие от дальнейшего разрушения и значительно улучшит его внешний вид.

Преимущества и недостатки укладки брусчатки на бетонное основание

Бетонная основа под укладку брусчатого покрытия обладает следующими достоинствами:

• высокая прочность и устойчивость к приложению значительных нагрузок и механическим воздействиям;
• долговечность;
• монтаж плитки на бетонном основании сводит к минимуму риск проявления усадок;
• простота выполнения, позволяющая укладку тротуарной плитки своими руками;
• нет необходимости использования сложных дорогостоящих технических устройств;
• устойчивость основания к химическим воздействиям, вымыванию водой, температурным перепадам;
• на твёрдой бетонной основе процесс выравнивания плитки в единой плоскости выполняется гораздо легче с получением чёткой прямолинейной формы и идеально ровной поверхностью
• отсутствие провалов, вызванных некачественной трамбовкой основания;
• экологичность мощения плиткой.

Существующие минусы:

• технология укладки брусчатки на бетонное основание сложнее, чем на песчано-щебёночные подушки;
• необходимость устройства надёжного водоотведения. Просочившись через швы в покрытии, вода останется между бетонной основой и плитками и при наступлении отрицательных температур может вспучить и даже расколоть брусчатку. Во избежание этого брусчатка укладывается с определёнными уклонами, в бетон закладываются точечные водоприёмки, устраиваются ливневые системы;
• бетонное основание под брусчатку стоит дороже, чем простая подушка из щебня и песка;
• при нарушении технологического процесса уже после окончания первой зимы может произойти раскрашивание бетонного основания.

Каким требованиям должна соответствовать тротуарная плитка

При применении для мощения любых разновидностей изделий, они должны соответствовать следующим требованиям:

• при укладке плитки на улице морозостойкость ≥ 200-т циклов;
• прочность на сжатие ≥ 30-ти Мпа;
• водопоглощение по весу ≤ 5-ти %;
• истираемость в процессе годовой эксплуатации ≤ 0,7 г/см2;
• покупку изделий нужно выполнять из одной партии, так как в разных, даже у одного и того же производителя, плитка будет отличаться геометрическими размерами и цветовой насыщенностью;
• экологичная чистота изделий, при использовании как для наружных работ, так внутренних с устройством брусчатого полового покрытия в складских и хозяйственных помещениях;
• отсутствие пористости на поверхности;
• чёткое соблюдение геометрических размеров с ровностью всех граней;
• отсутствие внутренних и внешних трещин, а так же сколов;
• естественность и равномерность окрашивания.

Технология укладки тротуарной плитки на бетонное основание

Различаются следующие способы мощения на жёсткую основу:

1. Поверх бетонной основы насыпается сухая смесь 1 к 5-ти цемента с песком, толщина такого сухого раствора принимается до 5-ти см. Из-за сложности создания необходимых уклонов для отвода воды, уклон от 2-х до 5-ти градусов создаётся в процессе устройства бетонного основания. Чтобы влага не задерживалась под плиткой в бетонную стяжку вертикально закладываются отрезки полимерной или асбестовой трубы, по 1 шт. на каждый м2. После затвердения бетонной смеси, верх труб срезается на уровне верха бетона и отверстия заполняются щебнем мелких фракций. Укладывать брусчатку начинают непосредственно от бордюра, после укладки 4-х элементов выполняется проверка выдерживания заданного уровня с использованием строительного уровня. Обеспечение качества прилегания выполняется с помощью резинового молотка, лёгким постукиванием плитка утапливается в смесь из цемента с песком или, при необходимости, приподнимается с подсыпкой сухой смеси (гарцовки) или цементной подушки. При таком способе мощения значительно снижаются трудозатраты и экономятся затраты на материалы и работу. Укладка производится перед собой с передвижением по уже замощённой поверхности. Минус — необходимость тщательного уплотнения смеси, а затем и готовой облицовки.

   Трамбовка может осуществляться виброплитами, а при их отсутствии можно использовать отрезок толстой широкой доски. Способ наиболее ремонтнопригоден, так как позволяет лёгкую замену отдельных повреждённых плиток.

2. На раствор, широко применяется при мощении больших площадей. Цементно-песчаный раствор наносится на основание слоем до 3-х см на участок досягаемости мастером и разравнивается при помощи зубчатого шпателя. Укладка брусчатки на бетон с использованием такой “мокрой” технологии осуществляется вначале целыми плитками с учётом нужного узора, с незамощённых участков кельмами убирается весь раствор, резанные плитки устанавливаются на свежий раствор после застывания основного под цельными плитками. Соблюдение необходимых уклонов и плоскостность покрытия проверяются при помощи уровня и правила.

   Плитка во всех способах укладывается с соблюдением равных зазоров (5-ть мм), получившиеся швы в обоих изложенных способах засыпаются гарцовкой или просто просеянным кварцевым песком и проливаются водой. Перемещение людей по уложенной поверхности допускается не ранее чем через сутки.

3. Приклеить плитку бетону с использованием специального строительного клея. При таком способе создать необходимые уклоны возможно только на бетонном основании, так как клей намазывается очень тонким слоем (от 5-ти до 10 мм) на поверхность небольшой площади (≤ 1 м2), так как время его застывания, указываемое на прилагаемой инструкции к применению, небольшое. По этой же причине клей для тротуарной плитки разводится в небольших количествах, чтобы избежать его застывания. Швы заполняются этим же клеем или можно использовать гарцовку, как в предыдущих случаях. Отвердевший специальный строительный клей обеспечивает прочное и надёжное соединение с бетоном, поэтому такой способ используется довольно часто, но заменить повреждённый элемент без его окончательного разлома не получится.

Пошаговая инструкция при мощении на бетонном основании

Состав и последовательность выполнения работ:

1. Разбивка площадок и дорожек, на которых планируется мощение, с закреплением разметки деревянными или металлическими колышками. Границы между колышками просыпаются известкой или мелом.
2. Снятие плодородного слоя грунта с устройством земляного корыта с учётом расположения железобетонных бордюров или поребриков. Глубина траншеи под бордюры зависит от их высоты, верх бордюрного ограждения, для обеспечения водоотвода с поверхности мощения, должен быть на 2 см ниже верха плитки и возвышаться над уровнем газона.
3. Установка бордюров или поребриков. На забитые колышки на высоте поребриков натягивается прочный шнур с учётом соблюдения необходимых продольных уклонов. Для сборов воды, стекающей с плиточного покрытия, вплотную за бордюрами рекомендуется предусмотреть траншеи для укладки лотков ливневой системы. Железобетонные элементы устанавливаются в траншеи на уплотнённое песчаное основание с укладкой поверху него небольшого слоя тощего бетона или раствора. Фиксация элементов выполняется деревянными колышками и заливкой бетонной смеси.
4. Устройство бетонного основания. Грунт в земляном корыте тщательно трамбуется и застилается геотекстилем, для предотвращения прорастания сорняков. Бетон укладывается на уплотнённую подушку из песка или щебня толщиной ≥ 10-ти см.

В некоторых случаях бордюры устанавливаются мастерами после бетонирования основания. Этот вариант, при самостоятельном выполнении работ, не рекомендуется к исполнению. Для защиты краёв площадок от осыпания грунта и создания бетонного основания с ровными краями монтируется опалубка из досок толщиной 40-к мм, которую придётся тщательно раскреплять. Если бордюры устанавливаются сразу, то они сами будут служить опалубкой. Плюсы такого варианта:

• отсутствуют затраты на приобретение материалов для опалубки;
• экономится время на её установку и последующую разборку;
• заливка бетонной смеси будет осуществляться без просачивания в щели между досками;
• дополнительная фиксация бордюров в требуемом положении.

Заливку бетона выполняют не ранее чем через сутки после фиксации бордюров. Перерыв можно использовать для устройства армирования (дорожки, на которые не будет заезжать автотранспорт и тяжёлая техника, можно не армировать). Толщина бетона принимается раной 15-ти см при отсутствии армирования и 20 см при наличии арматуры. При наличии подвижных пучинистых грунтов толщина может увеличиваться до 40 см.

Армирование выполняется сетками, связанными из стальной или композитной арматуры диаметром до 10-ти мм и ячейками от 15-ти до 20-ти см. Сетки располагаются вверху, на расстоянии около 5-х см от верха бетона, с укладкой на бетонные подкладки. Можно выполнить заливку в два этапа: уложить слой бетона около 10-ти см, тщательно выровнять, на свежий бетон уложить сетки и выполнить заливку бетонной смеси до требуемой отметки.

При заливке больших по площади площадок, через каждые 3 м необходимо устраивать температурные швы из досок, закладываемых на всю толщину бетона. На дорожках такие швы устраиваются через каждые 6-ть м. До начала затвердения бетонные доски удаляются, а получившиеся швы заполняются горячим битумом.

1. Через какое время можно класть плитку? Бетон наберёт минимально необходимую прочность примерно через трое суток, поэтому раньше приступать к работам нельзя. Выбирается подходящий способ укладки, если проходимость по покрытию будет высокой или планируется заезд на него транспорта и тяжёлых технических средств, то предпочтительней заниматься мощением плиткой на цементные растворы или строительные клеи. При наличии на площади облицовки препятствий (люки канализации, цветочные клумбы, дренажные отверстия и т.д.), их обводка производится целыми плитками. Перед завершением работ выполняется окончательное оформление примыканий нужных конфигураций с подрезкой плиток при помощи болгарки с кругом по бетону или циркулярной пилой. По окончании укладки выполняется заполнении швов. Ходить по вымощенной поверхности, что бы ни повредить край плиток, нельзя примерно 3-е суток. При необходимости обязательные проходы можно осуществить настилкой по поверхности мощения листов фанеры.
2. В заключение, по прошествии 3-х суток выполняется сметание строительных остатков и мусора, после чего вся поверхность промывается водой под напором из шланга.

Укладка плитки на бетонную отмостку

Отмостки вокруг зданий обычно выполняются шириной до 1-го м. Вначале проводится обследование состояния отмостки после чего выполняются следующие операции:

• бетон очищается от грязи, имеющиеся трещины в нём разделываются;
• вся поверхность старого бетона заливается 2-х см слоем цементного раствора;
• отмечаются границы будущего мощения с забивкой колышков;
• намечается расположение бордюра по краю площадки, верх бордюра должен располагаться с учётом осуществления уклона в сторону от здания в 2 см на каждый пог. м. и ниже верха для брусчатки на 3-и см. Затем на цоколе отмечается отметка, равная сумме высоты плитки и толщины подготовки под неё, к которой закрепляется прочный шнур, второй конец привязывается к колышкам на планируемой высоте верха бордюра;
• по устроенной разметке разрабатывается траншея под бордюры, затем между краем отмостки и бордюрами разрабатывается земляное корыто;
• далее выполняются работы в порядке, изложенном выше при устройстве бетонного основания и мощении тротуарными плитками.

При выполнении работ собственными силами стоимость мощения уменьшается минимум в 2 раза. Дополнительно, как правильно положить тротуарные плитки, можно прочитать в технической литературе или проконсультироваться со специалистами, это поможет избежать порчи дорогостоящих материалов и обеспечит долговечность покрытия.
