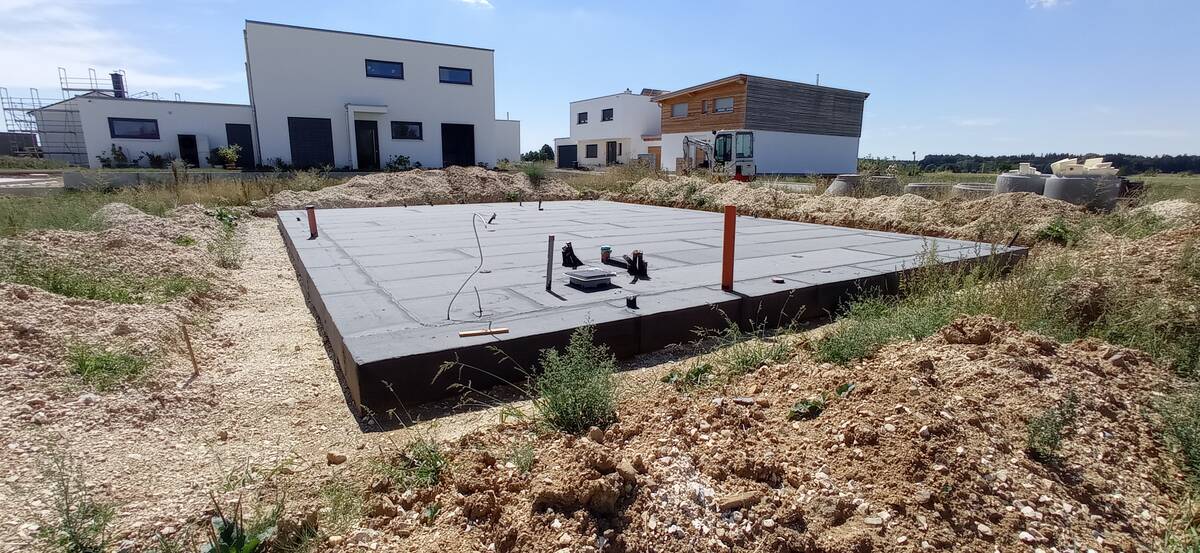

Бетонная плита фундамента


Фундамент в виде железобетонный плиты

  • Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания. Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.

    Классический вариант фундамента монолитная плита без утепления

  • Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление —  утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией.

    УШП — утепленная шведская плита со встроенным теплым полом

  • Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.

    Так выглядит в разрезе русский плитный фундамент

    Строение фундаментной плиты с ребрами вниз и вверх

    Технология строительства утепленной плиты

    Экономия энергоносителей становится действительно актуальной темой, так что фундамент без утепления  уже мало кто строит. Любой плитный фундамент — это многослойная конструкция, а в случае с утеплением слоев еще больше. Для достижения нужного уровня качества необходимо тщательно выполнять каждый из уровней. Остановимся на каждом подробнее.

    Структура фундамента монолитная плита

    Подготовка основания

    Размеры котлована под монолитную плиту должны быть больше самого здания, как минимум, на 1 метр. На этом участке полностью снимается плодородный грунт. Его толщина в разных регионах разная — от 20-30 см до 50 см и больше. В любом случае убирают все.

    Выкопать котлован с запасом в 1 метр во все стороны

    По краю котлована, чуть ниже общего уровня дна, укладываются дренажные трубы, отводящие поверхностные воды в дренажные колодцы. Эта мера необходима, чтобы стены и сам фундамент не мокли.

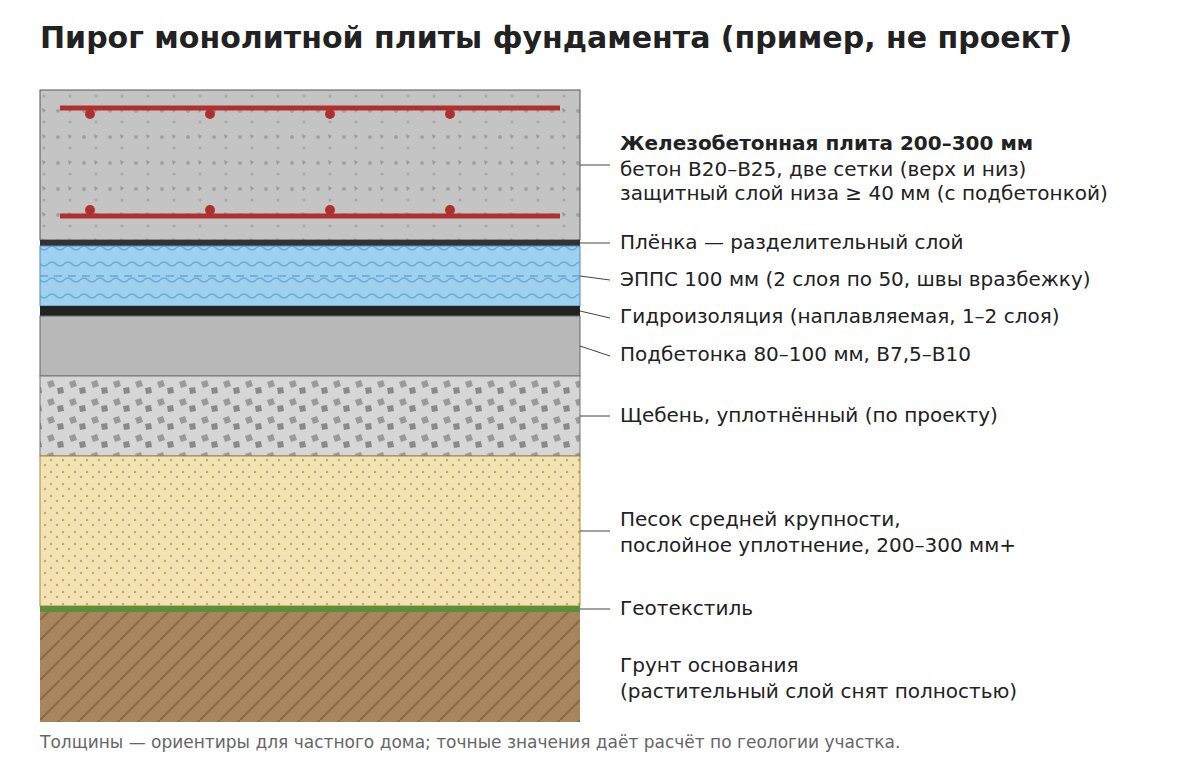

    Полная схема фундамента монолитная плита

    Дно ровняют, ямы засыпают, горбы убирают, тщательно все ровняют в уровень горизонта и уплотняют. На выровненное дно раскатывается геотекстиль. Он должен закрывать не только дно, но и  стенки. Полотна расстилаются с нахлестом, края склеиваются армированным скотчем. Геотекстиль не дает корням растений прорастать, а также предотвращает вымывание песка, который служит демпферной подушкой.

    Выравнивание дна в уровень

    На уложенный геотекстиль насыпают чистый песок средней зернистости. Слой песка — 20-30 см. Его насыпают тонкими слоями, равномерно распределяют и послойно трамбуют. Слой песка, который качественно можно утрамбовать ручной виброплитой — 8-10 см. Вот такими слоями и укладывают песок. Он должен также быть уложен в уровень, одинаковым слоем по всему котловану.

    Песок насыпан, его надо пролить и утрамбовать

    Толщину слоя можно контролировать при помощи натянутых шнуров. Их привязывают к вбитым кольям, специально сделанным опорам — скамейкам, к установленной в уровень опалубке (смотрите на фото ниже). Все шнуры должны находится в горизонтальной плоскости. Зная изначальное расстояние от дна котлована до натянутых нитей, можно определять высоту насыпанного слоя.

    На утрамбованный песок насыпают щебень. Засыпают сразу весь объем, равномерно распределяя по площадке. Выровненный щебень трамбуют до высокой плотности.

    Щебень засыпан, установлены закладные элементы канализации и водопровода

    На этом этапе закладывают канализационные и водопроводные трубы. В уже утрамбованном щебне выкапывают канавы требуемой глубины. Они должны быть такими, чтобы вокруг закладных элементов было некоторое пространство. В канавы укладываются трубы, засыпаются песком, выравнивают, лопатой или доской песок уплотняют. Более серьезное уплотнение может привести к трещинам. Потому и укладывают трубы уже после трамбовки.

    Бетонная подготовка

    По периметру котлована ставят опалубку. Ее собирают обычно из доски толщиной 40 мм  или фанеры 18-21 мм. Высота опалубки для монолитной плиты — суммарная толщина оставшихся слоев. По ее краю удобно контролировать уровень бетона при заливке, потому доска должна быть обрезной. Для экономии материала, можно выставить опалубку только на подготовку. После схватывания бетона ее демонтируют и выставляют выше, используя повторно для заливки основной плиты. Но потери времени при таком подходе значительные, так что так делают далеко не всегда.

    В любом случае опалубку подпирают с наружной стороны упорами и укосинами. Конструкция должна быть жесткой, чтобы выдержать массу бетона.

    На утрамбованный гравий наливают слой бетона 100 мм. Это может быть бетон невысоких марок — В7,5 — В10. Бетонная подготовка будет надежной основой для укладки гидроизоляции и утеплителя, также служит для более равномерного распределения нагрузки от дома.

    Залита бетонная подготовка

    Гидроизоляция

    Так как монолитная плита фундамента находится полностью в грунте, она нуждается в тщательной гидроизоляции. Потому обычно используют два типа материалов: обмазочную и рулонную. Основание сначала тщательно обеспыливают, потом пропитывают разведенным керосином или растворителем праймером (и бока бетонной подготовки тоже промазывают). Продается он очень густым и плохо схватывается с бетоном. В результате рулонная гидроизоляция приклеивается плохо и фундамент будет мокнуть. Разведенный он становится более текучим и проникает глубже в бетон. Свойства свои при этом почти не теряет.

    При раскладке рулонной гидроизоляции, ее выпускают за пределы фундамента на 10-15 см. Полотнища раскатываются с нахлестом, соединяющиеся края обязательно промазывают битумной мастикой и хорошо прижимают. При раскладке надо следить, чтобы не было заломов и волн.

    Если уровень грунтовых вод высокий, может понадобится два слоя рулонной гидроизоляции. Ее тогда раскатывают поперек, и клеят тоже на праймер (битумную гидроизоляцию), но уже можно не разводить.

    Гидроизоляция монолитной плиты фундамента двойная — обмазочная и рулонная

    Из рулонных гидроизоляционных материалов лучше всего себя показали Гидроизол, Технониколь Техноэласт ЭПП -4 на полистироле высокой плотности. У Технолниколя данной марки высокая прочность на разрыв около 60 кг, что увеличивает шансы, что его не повредят при дальнейших работах. Использовать рубероид, как бы ни хотелось сэкономить, не следует. В современном исполнении он слишком тонкий и ломкий, быстро теряет свои свойства. Заменить гидроизоляцию в плите вы не сможете, потому закладывайте лучший материал.

    Уменьшить капиллярный подсос влаги через плиту можно еще при помощи жидких пропиток типа Бетонита. Она в разы снижает впитываемость влаги. Проникает на глубину до 50-60 см, так что бетонную подготовку пропитает насквозь. Минус этого материала — высокая цена, но свойства у материала отличные.

    Утепление

    Для утепления плитного фундамента используют экструдированный пенополистирол высокой плотности. Толщина слоя утеплителя — 10-15 см, в зависимости от региона (для Средней Полосы достаточно 10 см). Укладку проводят как минимум в два слоя, перекрывая швы, который образуют мостики холода. Времени это требует больше, но затраты на отопление будут меньше. Если плиты будут иметь L-образный замок, их можно класть в один слой.

    Утеплитель уложен

    Так как пенополистирол «не дружит» с нефтепродуктами, на него расстилают плотную полиэтиленовую пленку, а потом уже укладывают теплоизоляционный материал.

    Армирование

    Для армирующего каркаса используется ребристая арматура класса AIII, диаметром 12-14 мм. Она укладывается вдоль и поперек, с шагом в 15-30 см, может иметь один или два слоя. Все зависит от типа грунта и массы здания. Все параметры армирования считаются отдельно.

    От края плиты арматура должна находится на расстоянии не менее 5 см. Потому укладывается она на специальные подставки, которые обеспечивают требуемый зазор.

    Первый ряд армирования связан, выставлены некоторые стойки для подвязывания второго пояса

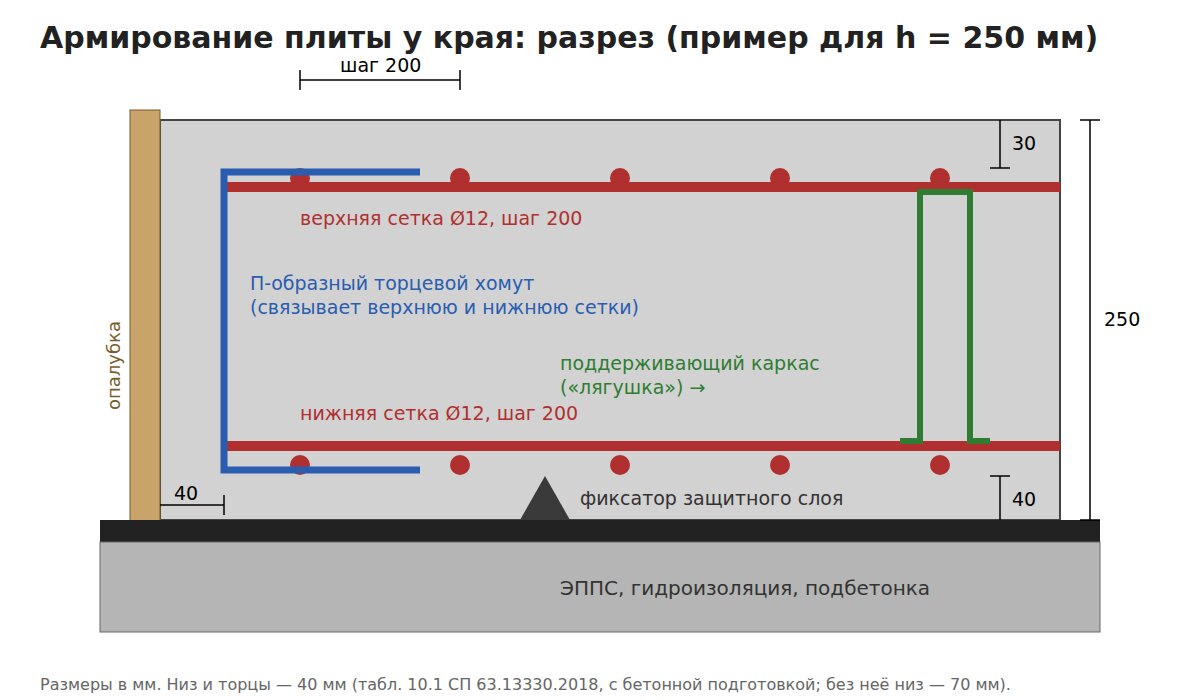

    При армировании получается клетка, в каждом месте пересечения прутья связывают между собой специальной мягкой стальной проволокой. Есть еще техники соединения — при помощи пластиковых хомутов или сварки. Пластиковыми хомутами связывать быстро, но не все им доверяют. Сварку использовать не рекомендуют, потому что сварной шов — самое уязвимое для ржавчины место, да и слишком жесткое получается соединение. При использовании проволоки и хомутов вся конструкция может немного «играть» без разрушения связки, а при сварке такие подвижки приводят к тому, что шов лопается. В результате надежность такого армирования низка.

    Заливка фундаментной плиты бетоном

    Толщина плиты рассчитывается под каждый конкретный случай и может быть от 20 см до 50 см. При заливке используют бетон не ниже марки B30. Весь периметр надо залить за один день, избегая появления вертикальных швов. Потому для бетонирования плитного фундамента чаще всего бетон привозят готовый: требуются большие объемы в определенный срок.

    Одновременно с распределением бетона его вибрируют

    График прибытия машин надо рассчитать так, чтобы у вас было время распределить первую порцию и уплотнить ее. Для уплотнения используют строительные глубинные вибраторы, которые создают высокочастотные колебания. В результате удаляются весь воздух, бетон лучше перемешивается, становится более текучим и пластичным. Результат этой обработки — не только ровная поверхность бетона, но и более высокий класс по гигроскопичности.

    В крайнем случае можно заливать плиту горизонтальными слоями. Вертикальное деление в данном случае неприемлемо, так как в местах стыков скорее всего пойдут трещины.

    Уход за бетоном

    Для нормального процесса твердения бетона необходим достаточный уровень влажности 90-100% и температуры выше +5°C. Заливать плиту желательно в теплую погоду с температурой около +20°C. Этот температурный режим оптимален для процесса твердения. Уход за бетоном монолитной плиты состоит в предупреждении механических повреждений и поддержании влажности.

    Сразу же после укладки бетон закрывают пеленкой или брезентом. Это не дает ему нагреваться от солнца, на него не действует ветер. Пленку склеивают в большие полотнища. Полосы укладывают с заходом в 10-15 см, проклеивают скотчем. Желательно чтобы непрокленных стыков было как можно меньше, то есть укрытие должно состоять из одного или двух кусков, если один слишком неудобен. При этом отдельные куски пленки заходят один на другой не менее чем на полметра.

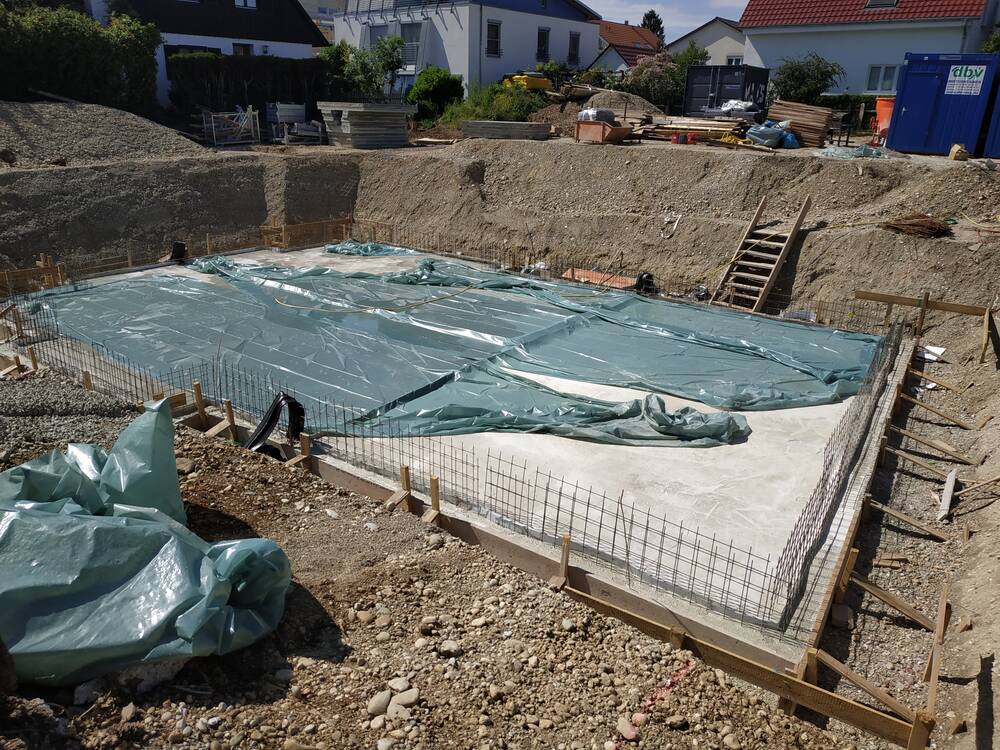

    Послезаливки монолитная плита укрывается пленкой

    Размеры пленки такие, чтобы была закрыта и боковая поверхность опалубки, а на края пленки можно было уложить груз, который не даст ветру ее поднять. Также грузом — досками- прижимают место прехлеста двух полотнищ, чтобы уменьшить парусность, их можно разложить по поверхности.

    Если температура воздуха выше +5°C, примерно через 8 часов после заливки, бетон первый раз поливают водой. Орошение должно быть капельным, не струйным. Чтобы не повредить поверхность каплями, на нее можно уложить мешковину или насыпать слой опилок, а сверху закрыть пленкой. Поливают укрывной материал, а он поддерживает влажность бетона. В любом случае полив ведут только при температуре выше +5°C.

    Политая поверхность

    Если есть угроза заморозка, плиту и опалубку дополнительно утепляют. Использовать можно любые теплоизолирующие материалы, как приготовленные для строительства дома, так и опилки, солому и другие подручные средства.

    Когда снимать опалубку

    Для монолитной плиты рекомендуют удалять опалубку после того, как бетон наберет 70% от проектной прочности. Этот срок зависит от температуры, в которую происходит твердение. Эта зависимость приведена в таблице.

    Таблица набора прочности бетона в зависимости от температуры

    Отличия утепленной монолитной шведской плиты и видео о ее строительстве

    Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

    Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.

    Примерное процентное соотношение затрат на монолитный плитный фундамент

    В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

    А еще посмотрите, как такую плиту заливают немцы. Тоже много полезных нюансов.

  • stroychik.ru

    Монолитная фундаментная плита своими руками

    Монолитная плита своими руками

    Фундамент является самой важной часть любого строения, он отвечает за прочность и надежность основной конструкции. Поэтому определение типа фундаментальной основы, расчет параметров и выбор строительных материалов требует ответственного подхода.

    Из всех типов фундамента очень часто застройщики отдают предпочтение основанию в виде монолитной бетонной плиты, несмотря на его высокую стоимость.

    От качества материалов, которые будут использоваться при создании монолитного плитного фундамента, зависит прочность и надежность всей конструкции. Поэтому, следует очень ответственно подходить к этому процессу.

    Бетон

    Особое внимание следует уделить выбору бетонного раствора, так как для создания монолитного основания рекомендуется использовать особый класс этого строительного материала. В частности бетон должен иметь следующие характеристики:

    Характеристики бетона

    • Марка – не ниже М300, что соответствует классу прочности В22,5. Читайте дополнительную статью о том, какой цемент использовать для фундамента.
    • Подвижность смеси – П-3.
    • Морозостойкость – выше F
    • Водонепроницаемость – не ниже W
    к оглавлению ↑

    Теплоизоляционные материалы

    Чаще всего монолитный плитный фундамент возводится под строения, которые эксплуатируются круглый год. Поэтому к выбору утеплителя для основания дома также следует подходить ответственно.

    Материалы для теплоизоляции

    Чаще всего утепление монолитной плиты выполняют с помощью экструдированного пенополистирола. Этот материал обладает отличными теплоизоляционными характеристиками и не требует особых навыков в процессе монтажа. Главное условие – выполнять теплоизоляцию плитного основания в соответствии с технологией утепления бетонных и железобетонных конструкций. Вас также может заинтересовать подробная статья о технологии строительства утепленной шведской плиты.

    к оглавлению ↑

    Материалы для гидроизоляции

    Защитить фундамент в виде монолитной плиты можно с помощью любых соответствующих материалов. Однако их следует выбирать в зависимости от степени влажности грунта в месте строительства. При глубоком залегании грунтовых вод можно выполнять гидроизоляцию по простой схеме, используя доступные влагозащитные материалы. Если грунтовые воды располагаются близко, то следует предпринять более серьезные меры. Для создания надежной защиты от почвенной влаги рекомендуется использовать специальные влагозащитные мембраны (читайте более подробно про применение гидроизоляционных мембран для фундаментов и подвалов).

    Кроме того вполне может использоваться рулонная гидроизоляция, например, битумно-полимерные материалы. Они отличаются более качественным составом, благодаря которому материал выдерживает высокую и низкую температуру без снижения качественных характеристик.

    к оглавлению ↑

    Выбор арматуры

    Для создания арматурного каркаса можно использовать обычные прутья диаметром от 14 мм. Класс арматуры не имеет значения, если соединение прутьев будет выполняться вязальной проволокой. Читайте более подробно про правила выбора и расчета арматуры для фундамента, а также про такую новинку, как стеклопластиковая арматура.

    к оглавлению ↑

    Расчет параметров плитного фундамента

    Монолитный плитный фундамент по-другому называют плавающим. Это объясняется свойствами плиты «плавать» при сезонных подвижках грунта. Однако чтобы обеспечить подобные характеристики, необходимо точно рассчитать параметры плитного фундамента. При этом следует учитывать различные факторы.

    Выполняя расчет толщины бетонного основания, во внимание принимают следующие значения:

    • Расстояние между верхним и нижним рядами арматурного каркаса.
    • Толщина бетонной заливки под каркасом и над ним.
    • Диаметр прутьев арматуры.

    В большинстве случаев при сложении этих значений получается, что высота плиты составляет примерно 30 см. Полученный результат можно учитывать при строительстве монолитного плитного основания на твердом и устойчивом грунте.

    Выполняя расчет, следует учитывать материал, из которого будет возведено основное строение и количество этажей. Например, к полученным значения следует добавить 5-6 см, если стены дома будут кирпичными. Кроме того при наличии второго этажа в кирпичном доме фундаментная плита увеличивается еще на 40 см.

    При расчетах глубины котлована за основу берут высоту плиты и добавляют к этому толщину дренажного слоя в 30 см и песчаной подушки высотой 20 см. В результате получается, что к общей высоте плиты добавляется 50-60 см.

    Основываясь на общей высоте монолитной плиты, можно рассчитать требуемое количество бетона, общую длину арматуры и нагрузку от основания на грунт.

    Читайте также нашу подробную статью о том, как рассчитать размеры и материалы для плитного фундамента.

    к оглавлению ↑

    Технология изготовления монолитной бетонной плиты под фундамент

    Как и любой строительный процесс, монолитный плитный фундамент возводится по определенной технологии, которая делится на несколько этапов.

    Этап 1. Подготовительные мероприятия

    Процесс подготовки подразумевает разработку участка, приведение в порядок грунта и сбор нужного инструмента.

    Работы будут проводиться при помощи следующего:

    Подготовительные работы

    • Совковая и штыковая лопата.
    • Строительный уровень.
    • Шнур для разметки или обыкновенная веревка.

    Вначале определяют рабочую зону и на отведенном участке снимают верхний плодородный слой, используя для этой цели бульдозер или совковую лопату.

    к оглавлению ↑

    Этап 2. Земляные работы

    Взяв за основу параметры плитного фундамента, рассчитывают размеры котлована. При этом с каждой стороны добавляют по 1 метру для более удобной работы. Важно понимать, что для фундаментной плиты следует вынимать большой объем грунта, поэтому лучше привлечь для этой цели строительную технику.

    Глубина котлована в среднем достигает 1,5 метра, следовательно, глинистый слой необходимо снять практически полностью. Дно котлована засыпают песком или гравием, поверхность выравнивают, проверяя горизонтальность строительным уровнем. На этом этапе следует избегать даже небольших уклонов, так как это может стать причиной разрушения фундаментальной плиты.

    к оглавлению ↑

    Этап 3. Создание опалубки

    Для формирования плиты фундамента необходимо собрать опалубочную конструкцию, для этого потребуются прочные доски толщиной более 2,5 см. Опалубка устанавливается по периметру котлована, с ее внешней стороны ставят крепкие подпорки. После сборки конструкции можно проверить ее на прочность, для этого достаточно нанести несколько сильных ударов. Если опалубка их выдержит, то можно не сомневаться в ее прочности. В противном случае конструкцию необходимо переделать.

    к оглавлению ↑

    Этап 4. Утепление и гидроизоляция

    При строительстве плитного фундамента очень важно отвести влагу от его подошвы, для этой цели создается дренажная система. Процесс монтажа выглядит следующим образом:

    1. Поперек котлована роют траншеи для отвода воды.
    2. В них укладывают геологический текстиль, при этом материал должен немного выступать за края траншей.
    3. Затем укладывают пластиковые перфорированные трубы и оборачивают их краями геотекстиля.
    4. Поверх труб в траншеи насыпают мелкий щебень, выравнивая поверхность по одному уровню.

    Тепло и гидроизоляция

    Дальнейшие действия предполагают гидроизоляцию и теплоизоляцию подошвы плитного фундамента:

    • Дно котлована застилают гидроизоляционным материалом.
    • Поверх него укладывают плиты теплоизоляции.
    • Далее следует еще один слой гидроизоляции.

    Читайте также более подробно о том, как сделать дренаж для плитного фундамента.

    к оглавлению ↑

    Этап 5. Создание подложки

    Чтобы снизить воздействие сил пучения на монолитную плиту фундамента, создается специальная подложка из песка, щебня и тонкого слоя бетона. Общая высота подложки составляет около 30 см. процесс выполняется по следующей схеме:

    1. По всей площади насыпают слой песка толщиной 10 см, проливают его водой и уплотняют с помощью виброплиты.
    2. Насыпают еще песок на высоту 10 см и выполняют аналогичные действия.
    3. Далее следует щебень. Его также насыпают слоями в 10 см и аналогичным образом уплотняют.

    Читайте нашу отдельную статью про то, как правильно сделать подушку под фундаментную плиту.

    к оглавлению ↑

    Этап 6. Бетонная подготовка

    В процессе эксплуатации почвенная влага может проникнуть внутрь бетонной плиты. В результате этого бетон разрушается, а на поверхности прутьев армирующего каркаса образуются очаги коррозии. Для отсечки влаги можно использовать гидроизоляционный материал, но острые края щебня могут стать причиной его повреждения. К тому же швы между полотнами гидроизоляции невозможно качественно герметизировать. Следовательно, условия эксплуатации будут нарушены.

    Для решения проблемы подобного рода применяется бетонная стяжка, заливаемая поверх подушки из песка и щебня. Высота бетонной подготовки составляет около 5 см, но даже такой тонкий слой позволяет усилить прочность конструкции и создать более ровное основание для монолитного фундамента. Кроме того на ровную поверхность легче укладывать гидроизоляционные материалы и герметизировать швы.

    Бетонная подготовка

    При укладке гидроизоляции необходимо следить, чтобы ее края немного захватывали стенки опалубки.

    В рамках одной статьи мы не можем подробно осветить все вопросы, поэтому отсылаем Вас к еще одной статье о том, как выполняется бетонная подготовка под фундамент.

    к оглавлению ↑

    Этап 7. Монтаж армирующего каркаса

    Армирование монолитной бетонной плиты выполняется в соответствии с нормативными документами. Такая конструкция необходима для усиления фундамента и повышения его прочности.

    Для создания каркаса используются прутья диаметром 14-16 мм и мягкую вязальную проволоку. Армирование выполняется по следующей схеме:

    1. Из продольных и поперечных прутков создается сетка с ячейкой 20*20 см и укладывается на специальные подставки высотой 5 см. Это позволяет создать защитный слой для арматуры.
    2. Из гладких прутков диаметром 6 мм делают хомуты квадратной или треугольной формы, устанавливают их на нижней сетке из арматурных прутьев и связывают с ней.
    3. Вдоль опалубочной конструкции создают дополнительные ребра жесткости. Для этого укладывают четыре продольных прута и связывают их хомутами.
    4. Далее создают еще одну арматурную сетку из прутьев диаметром 16 мм и укладывают ее на хомуты, которые размещены на нижнем ряду армирующего каркаса. Все элементы конструкции связывают вязальной проволокой. Следует отметить, что для соединения арматуры можно использовать сварку, но вязальная проволока в этом случае позволит компенсировать непредвиденные подвижки грунта и предотвратит перекос основной конструкции.
    к оглавлению ↑

    Этап 8. Заливка бетонного раствора

    Бетон для создания монолитной фундаментальной плиты можно приготовить самостоятельно, но лучше всего использовать готовую смесь заводского изготовления. Это позволит сократить время работы и не нарушит технологию заливки, которая предполагает одновременную подачу бетона.

    Заливку начинают в одном из углов и продвигаются к центру. Залитый бетон уплотняют с помощью глубинного вибратора, который растрясает бетонную массу и позволяет проникнуть ей во все полости конструкции.

    По окончании процесса необходимо создать защиту бетонной массе. Для этого в жаркую погоду поверхность обильно смачивают водой, а в сезон дождей накрывают бетон полиэтиленовой пленкой (читайте про дополнительные меры по уходу за фундаментом после заливки).

    Для набора полной прочности бетона следует выждать около трех недель при среднесуточной температуре 10-15 градусов.

    stroykarecept.ru

    Монолитная плита фундамента своими руками. Как правильно залить плитный фундамент под частный дом?

    Фундамент-плита своими руками порой становится единственным эффективным способом возведения основания для дома.

    У таких конструкций есть свои плюсы и минусы, противники и приверженцы. Для того, чтобы оценить необходимость данного фундамента следует разобраться с его особенностями строительства и эксплуатации.

    Проведение работ своими руками поможет снизить финансовые затраты, но при этом необходимо учитывать действующие нормы и рекомендации специалистов.

    Особенности фундамента

    Что такое монолитная фундаментная плита? В общем случае, это мелкозаглубленный фундамент в форме бетонного монолита, покрывающего всю площадь под строением. Важным условием возведения данной конструкции является наличие подушки, которая служит демферным слоем между фундаментом и грунтом, а также исполняет дренажную роль.

    Типовая схема монолитного плиточного фундамента предусматривает многослойную конструкцию. Поверх песчано-гравийной (щебневой) подушки поочередно укладывается:

    • геотекстиль;
    • бетонная подготовка;
    • гидроизоляция;
    • утеплитель.

    Только после этого производится заливка бетоном. Надежность основания обеспечивается толщиной слоев: подушка – не менее 30 см, бетонная плита – 40 см и более.

    Главная особенность монолитной плиты – большая площадь опоры, что позволяет равномерно распределить нагрузку на грунт и снизить удельное давление до 100 г/см² при небольшом загрублении фундамента. Именно эта способность и определяет область применения данного основания.

    Несмотря на высокую материалоемкость, оно становится незаменимым при строительстве дома на нестабильных грунтах, при чрезмерно большой глубине промерзания почвы и близком расположении грунтовых вод.

    В частности, такой нормативно-рекомендательный документ, как СП 50-101-2004, указывает на необходимость использования малозаглубленного или вообще незаглубленного плиточного фундамента при избыточной пучинистости грунта и излишней чувствительности сооружений к деформациям.

    К таким сооружениям можно отнести кирпичные и пеноблочные стены, для которых опасны деформации уже в пределах 2-3 мм. Документ при этом рекомендует, в качестве обязательного элемента, обустройство подушки из материалов, не подверженных вспучиванию.

    Плиточный фундамент наиболее популярен при строительстве загородных домов со стенами в виде кирпичной, каменной и блочной кладки. Особенно часто он используется при возведении зданий каркасного типа. В принипе, его можно использовать для любых одноэтажных сооружений (максимум, двухэтажных построек).

    Плюсы и минусы

    При выборе фундамента для дома следует обратить внимание на такие достоинства плиточной конструкции:

    1. Возможность установки в вышеуказанных осложненных условиях, в т.ч. на нестабильных грунтах.
    2. Повышенная надежность за счет монолитной структуры, усиленной арматуры. Высокая стойкость к перепадам температур.
    3. Возможность обустройства при высоком расположении грунтовых вод и тяжелой паводковой обстановке, при частых подтоплениях.
    4. Простота технологических приемов. Возможность возведения своими руками без использования специальной техники.
    5. Незначительный объем земляных работ. Котлован под плиту имеет небольшую глубину, что ускоряет строительные работы.
    6. Возможность использования в качестве бетонной стяжки напольного покрытия.

    Ограничивают распространенность рассматриваемого основания такие недостатки:

    • высокие требования к подготовке стройплощадки. Она должна быть идеально ровной, т.е. без уклона;
    • повышенный расход материалов, т.к. плита закрывает всю площадь под сооружением, что делает фундамент достаточно дорогим;
    • ограничение этажности (высоты) сооружения;
    • проблемы с обустройством погреба внутри дома.

    Анализируя все плюсы и минусы плиточного фундамента, нетрудно прийти к выводу, что выбор его чаще всего обусловлен конкретными обстоятельствами. Он возводится в тех случаях, когда ленточное основание является ненадежным.

    Разновидности монолитной плиты

    Несмотря на то, что монолитный фундамент имеет специфический принцип строительства, одинаковый для всех вариантов обустройства, он имеет несколько конкретных разновидностей. Выделяются следующие основные виды фундаментных плит.

    Классический тип

    Это наиболее распространенная, типовая технология, когда железобетонная плита возводится на песчано-гравийной подушке. Утеплитель не является обязательным элементом. Бетонная плита имеет толщину в пределах 25-50 см.

    Утепленная шведская конструкция

    Данный фундамент имеет многослойную систему, но основное отличие заключается в наличии несъемной пенопропиленовой (пенопластовой) опалубки. Она служит прекрасным теплоизоляционным материалом.

    В конструкции предусматриваются прокладки геотекстиля и технониколя, а также гидроизоляция. Сверху заливается теплый пол толщиной до 10 см. Шведская плита сложна в изготовлении, но хорошо сохраняет тепло в доме.

    Русский вариант

    Эта фундаментная плита характеризуется формированием ребер жесткости в месте установки несущей стены, а также на наиболее нагруженных участках. Ребра делаются при заливке бетона за счет соответствующей конструкции опалубки.

    Они могут быть направлены вниз (заглублены в грунт) или вверх (имитируя ленточный фундамент). Такой фундамент ведет к увеличению расхода бетона, но при этом значительно улучшаются прочностные характеристики.

    Выбор типа монолитного основания производится с учетом финансовых возможностей и конкретных условий. Шведскую плиту сделать своими руками очень сложно, а потому при наличии соответствующих средств приглашается специализированная компания. Этот тип фундамента скорее относится к элитному классу. Наиболее доступен классический вариант, который и применяется чаще всего.

    Устройство плиты под фундамент

    Для получения надежного, долговечного фундамента дома важно правильно выбрать материал. Особое внимание уделяется бетону. Следует выделить следующие требования, предъявляемые к нему:

    • водонепроницаемость должна соответствовать не ниже категории W8;
    • по прочности подбирается бетон с маркой не ниже М300;
    • морозостойкость должна соответствовать F200;
    • подвижность раствора при ручной заливке достаточна П3.

    Для армирования плиты можно использовать любую стальную арматуру с периодическим профилем диаметром не менее 12 мм. Часто предпочтение отдается стержням А500С, которые обладают необходимой прочностью и предназначены для сварного соединения.

    На стадии подготовки следует подготовить и необходимый инструмент – лопата, лом, болгарка для резки арматуры, нож и ножницы для раскроя рулонных материалов, ножовка по металлу, ножовка и молоток для изготовления опалубки, плоскогубцы, перфоратор.

    При подготовке и заливке раствора потребуется вибратор, строительный миксер, мастерок или кельма, терка, правило. Контроль качества и измерения обеспечиваются строительным уровнем, рулеткой, металлической линейкой, угольником.

    Земляные работы и опалубка

    Для возведения плиточного фундамента необходимо тщательно подготовить площадку под строительство. Прежде всего, снимается плодородный слой почвы и производится выравнивание площадки с использованием нивелира. При необходимости завозится дополнительный грунт, который засыпается на участке и трамбуется. Желательно для этого использовать виброплощадку.

    Следующий шаг – рытье котлована («корыто»). Размер ямы превышает габариты плиты на 20-30 см для установки опалубки. Глубина ее выбирается на 30-40 см больше высоты заглубляемой части фундамента. Дно «корыта» тщательно выравнивается по горизонтали и утрамбовывается.

    На нем рекомендуется сформировать дренажные отводы. Далее дно застилается по всей площади геотекстилем. Этот слой позволит удерживать подушку от миграции в грунт, при этом свободно пропуская влагу.

    Важный этап подготовительной работы – засыпка подушки. Для этого насыпается слой песка, а затем слой щебня или гравия. Общая толщина подушки в среднем составляет 30 см.

    Если строительство ведется на сильно пучинистых грунтах, то толщина увеличивается до 40-45 см. Через каждые 8-10 см засыпки производится трамбование (рекомендуется виброплитой). Внутри подушки укладываются трубы коммуникаций, а также дренажные трубы.

    Подготовительный этап завершается монтажом опалубки. Она устанавливается по всему периметру будущей фундаментной плиты и строго определяет ее размеры. Монтаж начинается с установки по углам брусьев высотой, равной высоте фундамента.

    Между брусьями натягивается шнур, ориентируясь по которому вбиваются промежуточные брусья с шагом 1,5-2 м. К вертикальным брусьям прибиваются дощатые стенки. Используются доски шириной 15-20 см и толщиной 2,5-3 см, которые плотно подгоняются друг к другу.

    С внешней стороны опалубка упрочняется укосинами (подпорками). Особое внимание уделяется прочности углов. При установке опалубки следует помнить, что поверхность плиты формируется по верхнему краю доски, а значит, от ровности монтажа зависит горизонтальность фундамента.

    Как правильно сделать бетонную подготовку?

    Надежность плитного фундамента значительно возрастает при наличии такого элемента, как бетонная подготовка (подбетонка). С учетом большой площади основной заливки, подбетонка выполняет такие функции – исключение протекания бетона, равномерное распределение раствора, ослабление воздействия резкого вспучивания грунта, упрощение правильного монтажа армировочной системы.

    Параметры бетонной подготовки определяются СНиП 52-01-2003. Среди основных положений следует отметить такие нормы:

    • использование тощего бетона на основании смеси марки М50;
    • толщина слоя составляет 5-10 см;
    • выдержка после заливки в течение 28 суток для набора прочности материалом.

    Тощий бетон для подбетонки содержит всего 6-7% цемента. Смесь содержит минимальное количество ингредиентов, что ускоряет процесс гидратизации, а следовательно, и затвердение массы. Раствор заливается внутрь опалубки по всей поверхности и тщательно разравнивается правилом. Ровность поверхности контролируется строительным уровнем.

    Укладка гидроизоляции

    Гидроизоляция плитного фундамента считается обязательным элементом конструкции. Она должна надежно защитить бетонную плиту от влаги почвы и паводковых вод. Гидроизоляционный слой должен защищать плиту как снизу, так и сбоку. Обеспечить защиту можно с помощью рулонных, обмазочных и напыляемых материалов, обладающих водонепроницаемостью.

    Наиболее часто используется рубероид и толстая полиэтиленовая пленка. В качестве дополнительной изоляции применяется битумная обмазка. Рулонный материал укладывается поверх бетонной подготовки с нахлестом полос. Длина нахлеста составляет не менее 15 см.

    Для обеспечения боковой защиты материал поднимается на стенки опалубки (с внутренней стороны). Современная стройиндустрия предлагает усовершенствованные полимерные материалы, которые эффективно исполняют роль гидроизоляции.

    Утепление

    Теплоизоляция в плитном фундаменте является необязательном, но желательным элементом. Особо важна его установка при строительстве в холодных регионах. Утеплитель может укладываться поверх гидроизоляции или сверху фундаментной плиты при изготовлении напольной стяжки. Не следует забывать, что тепловая защита существенно ухудшается при отсутствии торцевой изоляции.

    В качестве теплоизоляции монолитного фундамента используются такие материалы.

    Пенопласт

    Он технологичен, легко монтируется, не подвергается гниению, обладает высокой водостойкостью. Среди недостатков выделяется токсичность при нагреве выше 50 градусов, хрупкость и горючесть.

    Материал выпускается в форме плит различной толщины. В качестве утеплителя фундаментных плит находит широкое применение, в т.ч. из-за низкой стоимости.

    Пенополистирол экструдированного типа

    По внешнему виду он напоминает пенопласт, но отличается по способу изготовления. Обладает хорошими теплоизоляционными свойствами и повышенной прочностью. Выпускается в рулонах и плитах.

    Минеральная вата

    Она является хорошим утеплителям, но высокая гигроскопичность способна значительно ухудшить свойства. В качестве теплоизоляции фундамента находит применение вата из базальтовых волокон, которая обладает повышенной влагостойкостью. При использовании минеральной ваты требуется надежная гидроизоляция.

    При изготовлении шведской плиты теплоизоляционный слой является обязательным элементом. В этом случае из пенопласта или пенополистирола изготавливается опалубка, которая не подлежит демонтажу после заливки бетона. Для упрочнения несъемной опалубки могут дополнительно устанавливаться временные деревянные щиты с внешней стороны.

    Как армировать?

    Механическая прочность монолитной, бетонной плиты обеспечивается путем ее армирования стальными стержнями. Для этого поверх гидроизоляции или утеплителя собирается сетчатая конструкция из арматуры диаметром не менее 12 мм. В зависимости от толщины плиты монтируется один или два слоя. Как правило, применяется двухслойное армирование.

    Армирующие слои формируются в виде сетки, т.е. укладкой стержней в двух направлениях с соединением в местах пересечения вязальной проволокой. Сварка допускается при использовании арматуры с наличием в маркировке буквы «С». Размер ячеек такой сетки составляет 20-25 см.

    Нижний слой устанавливается на опорах высотой 3-4 см, что дает возможность создания защитного бетонного слоя. Верхний слой закрепляется на вертикальных стержнях и отстоит от нижней армировки на расстоянии 10-12 см.

    Торцы фундаментных плит армируются с использованием П-образных элементов, которые скрепляют оба горизонтальных слоя. Эти элементы считаются обязательными, т.к. принимают на себя крутящие нагрузки.

    Бетонная заливка

    Фундаментная плита изготавливается путем заливки бетона в опалубку по всей площади. Расход его велик, а потому придется использовать бетономешалку или заказывать готовый раствор. Для фундамента необходим бетон марки по прочности не ниже М300 (как правило, применяется М400). Заливка осуществляется слоями, которые подвергаются уплотнению с помощью глубинного вибратора.

    Всю плиту следует заливать за один день, не допуская отвердения промежуточных слоев. Если объем работ слишком большой и не удается завершить заливку в течение суток, то последующая качественная заливка возможна только при условии, что отвердение не достигло уровня прочности в 10 МПа.

    Это условие можно проверить вибратором. Старая заливка должна разжижаться при его работе. Незавершенная плита во время простоя должна надежно защищаться от загрязнения.

    Заливка бетона осложняется при чрезмерно низких или высоких температурах воздуха. При проведении работ зимой следует вводить специальные добавки и надежно утеплять раствор. В жаркую погоду следует увлажнять опалубку. В противном случае влага из раствора будет активно впитываться древесиной, что может привести к появлению трещин в бетоне.

    Завершение работ

    При изготовлении фундаментной монолитной плиты надо помнить о специфическом свойстве бетона. Он постепенно набирает прочность в процессе отвердения и этот процесс в норме продолжается 28 суток. Быстрое и неравномерное затвердение вызывает нарушение химических процессов, происходящих внутри материала, что приводит к его растрескиванию, усадке и деформациям.

    Для обеспечения нужного качества требуется специальный уход за бетоном. Наиболее ответственный период продолжается примерно 10 суток. В это время следует обеспечить увлажнение бетона и постараться обеспечить оптимальную температуру (в пределах 17-24 градуса).

    Для этого производится периодическое обрызгивание фундамента. Плита укрывается от ветра и прямых солнечных лучей. Нельзя допускать механических воздействий – ударов, трения, царапания. В холодную погоду бетон придется утеплять. Когда можно демонтировать опалубку? Ее можно снимать только при условии достижения достаточной прочности бетона, а это происходит через 28-30 дней. Лучше не торопиться и проводить демонтаж через 40-45 суток после заливки. Если сроки чрезмерно поджимают, то минимально допустимо снимать доски через 10 суток.

    Снимается опалубка предельно осторожно, не допуская повреждения бетона. При появлении сколов, необходимо зачистить место дефекта металлической щеткой, промыть водой и зашпаклевать смесью цемента и песка с в отношении 1:2.

    После демонтажа досок, закрепляется гидроизоляция и утеплитель на торцах плиты, а зазор заполняется грунтом с уплотнением. Можно улучшить гидроизоляцию, создав гидрозатвор. Для этого зазор заполняется глиной.

    В ряде случаев наиболее подходящим вариантом фундамента становится монолитная железобетонная плита. Она дает возможность построить дом на подвижных и увлажненных грунтах. Такое основание имеет повышенную материалоемкость, что приводит к высокой стоимости строительства. Затраты можно снизить, возведя плитный фундамент своими руками. Важно соблюсти все нормативы, удовлетворить предъявляемые требования и учесть рекомендации специалистов.

    domavlad.ru

    Устройство фундамента из плит ЖБИ в частном доме. Виды, какие выбрать, как укладывать?

    Фундамент из плит ЖБИ считается одним из самых экономичных вариантов формирования основания сооружений.

    Его применение имеет определенные ограничения, вызванные малой глубиной заглубления и недостаточной несущей способностью.

    Однако в ряде случаев такой вариант рассматривается, как наиболее оптимальная конструкция в сопоставлении стоимости и надежности.

    При выборе данного типа фундамента следует исходить из реальных нагрузок и состояния грунта (смотрите другие типы фундамента).

    Разновидности и назначение фундамента

    Один из способов изготовления фундамента плитного типа является установка в качестве основания готовых железобетонных изделий. Для этого могут использоваться плиты перекрытия или дорожные плиты. Они могут иметь пусто- или полнотелую конструкцию. Из плит перекрытия возможно изготовить и ленточный, малозаглубленный фундамент, когда изделия укладываются по периметру строения.

    Основное назначение фундамента из плит ЖБИ – основание для сооружений облегченного типа, каркасных строений, хозяйственных построек, бань, дач, гаражей. Они наиболее привлекательны для специфических условий, когда невозможно возвести полнозаглубленный ленточный или столбчатый фундамент.

    Такие условия вызываются пучинистыми, нестабильными и болотистыми почвами, высоким уровнем залегания подземных вод. К сложным грунтам можно также отнести наличие больших плывунов.

    Плитный фундамент обладает достаточно высокой прочностью, но при этом не требует большого заглубления. Глубина его максимального заложения не превышает 30-40 см. Такие характеристики позволяют возводить его даже на самых сложных грунтах.

    Плюсы и минусы конструкции

    Обратить внимание на фундамент из плит ЖБИ заставляют следующие преимущества такой конструкции:

    • большая площадь опоры, что позволяет снизить нагрузку на грунт;
    • отсутствие значительных земляных работ, т.к. для фундамента не требуется глубокого котлована;
    • простота и большая скорость монтажа;
    • возможность одновременного использования в качестве напольного перекрытия;
    • снижение затрат по сравнению с монолитным фундаментом;
    • возможность прокладки инженерных коммуникаций в пустотах плит.

    При выборе данного варианта нельзя забывать о наличии недостатков:

    • необходимость привлечения грузоподъемных механизмов для укладки плит, а также наличия подъездных путей для транспорта, доставляющего их;
    • нестабильность качества различных изделий, что требует очень внимательного подхода при покупке готовых плит;
    • более низкая несущая способность по сравнению с монолитной плитой, залитой с армировкой на месте строительства;
    • большие сложности в обустройстве подвала.

    С учетом плюсов и минусов фундамента из готовых железобетонных плит можно сделать вывод:

    Как сделать своими руками?

    Подготовка

    Рассматриваемый фундамент требует обстоятельной подготовительной работы. Плита фундамента должна быть уложена идеально ровно. Для этого осуществляется тщательное выравнивание площадки. Удаляется вся растительность, причем пни выкорчевываются без остатка.

    Котлован роется по всей площади постройки глубиной до 50 см (с учетом подушки и толщины плиты). На дне его насыпается подушка из песка и щебня общей толщиной 15-30 см в зависимости от пучинистости грунта. Засыпка производится слоями толщиной 8-12 см с тщательным трамбованием каждого слоя.

    Особенности установки плит

    Монтаж фундамента включает 3 основных этапа.

    Наложение гидроизоляции и утеплителя

    После тщательного выравнивания подушки сверху укладывается гидроизоляционный слой из рулонного материала. Наиболее часто используется рубероид, который стелется в 2-3 слоя с перекрытием полос в каждом слое не менее 15-20 см.

    По гидроизоляции формируется теплоизоляционная защита. Для утеплителя можно использовать пенополипропилен или пенопласт. Основное преимущество такого материала – высокие теплоизоляционные характеристике при повышенной стойкости к воздействию влаги и низких температур. В качестве утеплителя можно использовать керамзит, который засыпается слоем порядка 10 см.

    Установка плит

    Для покрытия всей поверхности фундамента потребуется несколько готовых железобетонных плит. Они укладываются с помощью подъемного механизма максимально близко друг к другу. Толщина изделий выбирается с учетом нагрузок, возникающих от веса строения.

    Для легких, вспомогательных построек достаточно использовать стандартные плиты толщиной 12-15 см. Более тяжелые сооружения требуют установки плит толщиной 25-30 см. При установке изделий стыкуются их стальные стержни. Они должны создавать единую армирующую систему. Очень важно тщательно выравнять поверхность всех элементов относительно друг друга.

    Бетонирование

    После укладки плит на стыках между ними возникают зазоры. Их необходимо залить цементно-песчаным раствором. Для этой цели используется смесь цемента (марки не ниже М300) и песка в соотношении 1:3. После высыхания раствора следует нанести выравнивающую стяжку по всей поверхности фундамента.

    Она осуществляется таким же раствором и достигает толщины 3-5 см. Главная задача – сформировать идеально ровную поверхность, что контролируется строительным уровнем. Выравнивание производится с помощью правила.

    Далее следует обеспечить правильное высыхание стяжки, исключающее ее растрескивание. Для исключения резкой усадки материала производится периодическое увлажнение поверхностного слоя в течение 8-10 суток. Для длительного сохранения влаги рекомендуется укрывать фундамент полиэтиленовой пленкой.

    При возведении плитного фундамента своими руками, помимо грузоподъемных механизмов, потребуется следующий инструмент:

    • подготовительные работы – лопата, лом, кирка, устройство для трамбовки;
    • монтаж плит и укладка защитных материалов – болгарка для резки арматуры, молоток или кувалда для выравнивания, ножницы, нож, плоскогубцы;
    • бетонирование – кельма или мастерок, шпатель, правило, терка и полутерок, строительный миксер для приготовления раствора.

    Контроль качества фундамента обеспечивается с помощью строительного уровня. Для измерений потребуется рулетка и металлическая линейка.

    Плитный фундамент из готовых ЖБИ позволяет существенно упростить и ускорить строительные работы. Он способен обеспечить достаточно надежное и долговечное основание для облегченных построек, причем при возведении их на сложных грунтах. Работы можно осуществить своими руками, но для укладки плит придется привлечь грузоподъемные механизмы необходимой мощности.

    domavlad.ru


    Смотрите также
