Подвал своими руками из фбс

Подвал из блоков ФБС: минусы, как построить погреб

Цокольный этаж из блоков ФБС или монолита – это надежная и долговечная конструкция основания дома. Такой фундамент увеличивает полезную площадь здания, придает устойчивость и повышает энергоэффективность всей постройки за счет утепленных стеновых конструкций подпольев.

Загрузка ...

К тому же, подвал из блоков ФБС можно обустроить как жилое пространство, рабочую мастерскую с оборудованием и полками, погреб для хранения продукции, гараж или техническое помещение для размещения котлов, агрегатов для нагрева и очистки воды и прочих систем жизнеобеспечения.

Практика современного строительства подтверждает главное правило – стройка должна быть качественной и быстрой, безопасной и долговечной. Самым распространенным способом возведения оснований жилых зданий является блочное строительство.

Особенности применения блочного фундамента

Перед тем как построить надежный фундамент из ФБС, необходимо узнать об основных преимуществах строительства блочного основания.

Фундаментные блоки для цоколя изготавливаются по утвержденным стандартам и имеют несколько типоразмеров. Их выбор зависит от габаритов здания, но удобнее в использовании самые большие по длине — 2,4 м. Остальные варианты, длиной 1,2 м. и 9м. применяются как доборные элементы.

При укладке блоков, каким бы тщательным ни был расчет, возникают пустоты и недобор по длине укладываемой линии. Там, где по размеру невозможно применить какой-либо добор, пространство закладывают либо кирпичом, либо мелкоформатными блоками, к примеру, шлакобетонными. Важно следить, чтобы по углам здания, где стыкуются стены, были установлены целые ФБС.

Преимущества и недостатки ФБС

Прежде чем выбрать фундаментные блоки сплошные как основной материал для строительства фундамента, необходимо досконально изучить особенности его монтажа и выявить плюсы и минусы его применения.

Преимущества ФБС

  • Материал, из которого изготовлены блоки полностью экологичный и безопасный для здоровья человека.
  • Устойчивость к возникновению очагов грибковых поражений, образованию плесени, размножению микроорганизмов.
  • Долгий срок службы без разрушения, надежность, устойчивость к деформациям и смещениям, повышенная прочность.
  • Морозостойкость материала при наличии качественной теплоизоляции.
  • Широкий размерный ряд, обеспечивающий экономию средств и удобство при расчете количества даже в самых нестандартных случаях.

Недостатки ФБС

  • Высокая стоимость стройматериала. Но в данном случае следует признать, что раз в них нет внутреннего армирования, то цена за 1м3 будет на порядок ниже монолитной стены, к стоимости которой можно смело прибавлять металлическую арматуру.
  • В стыках невозможно достичь полной герметичности. Наливной фундамент с этой точки зрения гораздо надежнее. Особенно если на участке высокий уровень грунтовых вод и/или влажный климат.
  • Значительный вес ФБС – для их монтажа придется нанимать спецтехнику и рабочих.

Цокольный этаж и его виды

Цоколем называется наружная часть стены у самого подножия здания. В одних случаях это самостоятельный элемент, возводимый над основанием, а в других — часть фундамента, выступающая над поверхностью земли. По типу этого выступа цоколь может быть западающим, выступающим или вровень с уровнем грунта. Но каким бы ни был Ваш цоколь, главное — обеспечить его защиту от различных повреждений и воздействий окружающей среды.

Из всех видов самым надежным признан западающий, поскольку его менее прочих подвержен воздействию влаги и тип не требует дополнительной защиты. Визуально здание с таким цокольным этажом смотрится очень привлекательно.

Выступающий цоколь делают обычно в малоэтажных домах с тонкими стенами и/или теплым подпольем. Он способен создать теплое помещение подвального типа, которое можно использовать как технические помещения, так и дополнительную жилую зону.

Цоколь, построенный вровень с землей, вообще не рекомендуют применять из-за проблем с гидроизоляцией. Такое его устройство доставит Вам немало проблем с подтоплением подвальных помещений.

Особенности возведения фундамента из ФБС

Для постройки прочного основания, как правило, выбирают его ленточное или сборное устройство. В соответствие с этим по периметру укладывают блоки с применением цемента. Важно в процессе укладки предусмотреть пространство для проведения коммуникаций. Подвал за счет своего низинного расположения плохо освещается, решением будет монтаж окон увеличенного размера.

Важно! Рекомендуется предусмотреть вентиляционные отверстия на уровне земли. Во избежание попадания пыли и грязи, их выходы стоит закрыть сеткой.

Последовательность работ при возведении блочного фундамента

Перед выполнением началом всех работ по строительству здания, необходимо подготовить строительную площадку. Место будущего размещения фундамента дома расчищается от стороннего мусора и крупных растений, осуществляется разметка. На данном этапе строим бытовки для размещения инструментов и резервуар с водой, поскольку она понадобится в больших количествах.

Рекомендуем купить

Требования к строительной площадке

При строительстве любого цокольного с заглублением в половину высоты необходимо провести тщательные исследовательские работы по составу грунта – его качество, глубина промерзания и, конечно же, уровень залегания подземных вод.

При неудачном выборе места строительства подчас оказывается, что сделать подвал на таком участке в принципе невозможно из-за сочетания всех трех факторов. Но если же глубина вымерзания грунта по региону не слишком высока, а грунтовые воды залегают на расстоянии трёх метров от поверхности, постройка подвала станет полезным опытом и удобным решением обустройства дома.

Каменистый грунт практически не подвергается усадке, хотя и имеет в своем составе песок и глину. Каменистые фракции позволяют отлично фильтровать более мелкие компоненты и выдерживают большие нагрузки. Такой участок позволит возвести блочный фундамент без бетонной заливки, ограничившись лишь слоем утрамбованного песка.

Песчаный грунт практически не держит форму, проседая с провалами во всех направления. Он гораздо сильнее промерзает, хотя и пропускает воду, исключая подтапливание. В случае обнаружения такого качества поверхности необходимо дополнительно укрепить участок фундаментной лентой из сборных плит или же монолитной заливкой.

Особое внимание нужно уделить грунту, в составе которого превалирует глина. Необычайно устойчивый и прочный в сухом состоянии, суглинок крайне уязвим для водного воздействия.

Размокание приводит к неожиданному неравномерному проседанию. В данном случае опорная лента поможет правильно распределить нагрузки и защитить основание.

Если на каждый вид грунта можно найти отдельное конструктивное решение, то при близости грунтовых вод от постройки подвала стоит наверняка отказаться. В частности, в грунте с высоким содержанием глины в его составе, замерзшая в холодное время года вода неизменно тает весной, приводя к вспучиванию отдельных участков.

Котлован

При проведении весенних работ возможно скопление воды в основании котлована, дождаться, пока она уйдет сама собой, или же для ускорения процесса – откачать при помощи насоса.

Далее последовательность работ по обустройству пригодного котлована заключается в следующем:

  • Проверить ровность и геометрию углов и выровнять стены ямы, поскольку экскаватор копает неровно;
  • Залить бетонную подушку – на дно ямы наносят специальную разметку известью и обозначают параметры строения;
  • В местах опорных стен прорыть траншеи глубиной не менее 30 см;
  • Укрепить стены траншеи досками;
  • Засыпать траншеи щебнем, армировать металлическими прутьями и залить качественным бетонным раствором марки М300 или М400;
  • По окончании работ необходимо оставить полученную конструкцию на три недели на затвердевание.

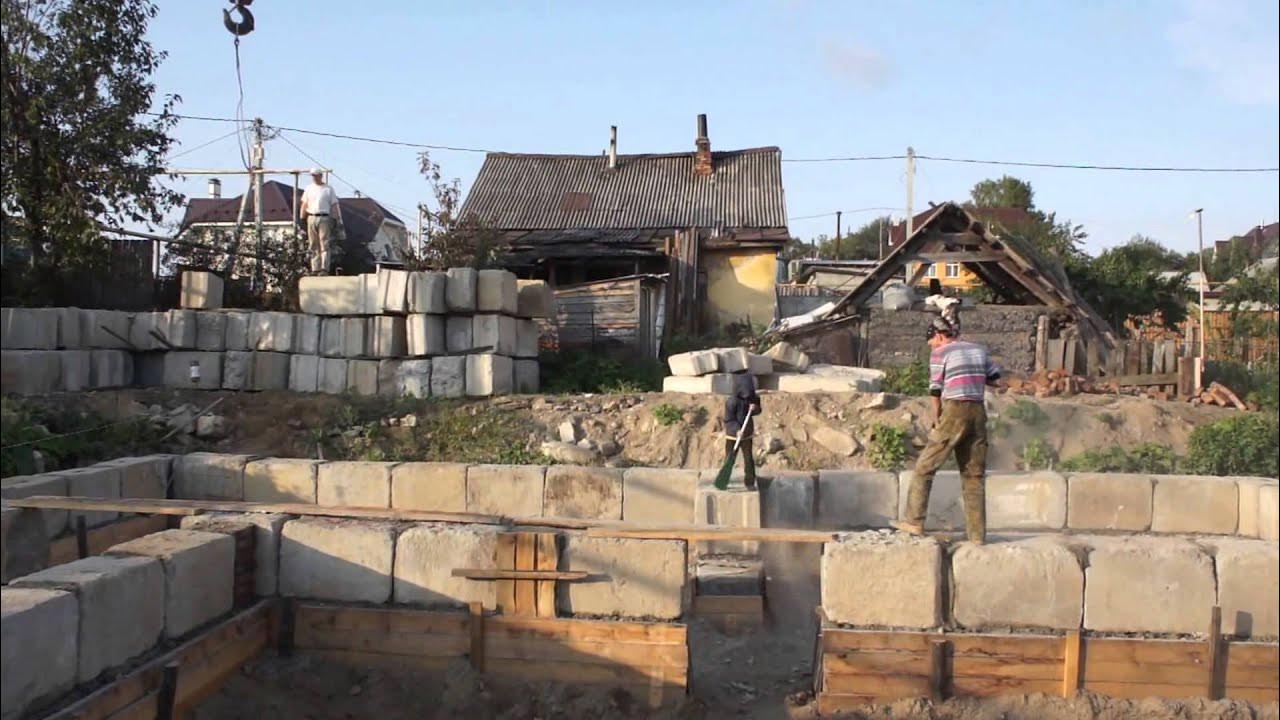

ФБС устанавливают, начиная с угла, в местах стыков стен подвалов. Самые первые блоки укладывают с использованием цементного раствора. Достаточно всего полутора сантиметров, поскольку будет необходим монтаж вертикальных швов. Эта схема напоминает типовую кирпичную кладку, когда верхний элемент находится на поверхности двух нижних.

Как рекомендуют профессионалы, в углах дома перевязка обязательна! Помимо того, необходимо тщательно изолировать от влаги и воздействия среды каждый сделанный горизонтальный шов. Расчет швов предельно прост – при высоте цоколя в 10 блоков, будет 10 гидроизоляционных швов.

Помочь грамотно уложить ФБС помогут маяки с монтажной нитью, задающие правильное направление. Они не допустят сильного отклонения (допустим показатель в полтора см на каждый 10 метров длины). Особое внимание стоит уделить плотности укладки и исключить возникновение пустот и брешей, в противном случае конструкция фундамента будет ощутимо ослаблена.

Гидроизоляция и засыпка

Для повышения прочности будущего фундамента делают слой обязательной гидроизоляции, в составе которого битумная мастика, гидрозол, и снова мастика. Рекомендуется обустроить отмостку в виде широкой полосы из бетона по всему периметру котлована.

Важно! Повысить защиту дома от влаги можно не только внутри, но и снаружи. Для этого на расстоянии полуметра от стены следует выкопать канаву, засыпать её слоями глины и щебня, и залить смесью бетона с добавлением мелкофракционного материала.

После полного высыхания изоляции, поверхность засыпается крупным песком. Это делается в два этапа, с обязательным утрамбовыванием каждого слоя во избежание пустот и впадин.

В тех случаях, когда работы выполнялись на песчаном грунте, поверх заключительного ряда необходимо сделать монолитную обвязку, которая позволить выровнять уровень и скрепить конструкцию.

Завершение строительства цокольного этажа

По техническим требованиям высота фундамента на цокольном этаже не должна быть меньше 1 м от уровня грунта. После достижения необходимой высоты производится перекрытие данного этажа, однако перед этим необходимо выполнить монолитный железобетонный пояс, выравнивающий ярус по горизонтали и связывающий блоки между собой.

Обычно в этих целях используют кирпич, но применение железобетона добавит конструкции прочности: в опалубку укладывают арматуру из металла, и заливают бетоном. После затвердевания раствора, выполняется изоляция от воздействия влаги, и осуществляется поэтапная засыпка песком.

Решив построить цокольный этаж из блоков ФБС и точно следуя рекомендациям специалистов, застройщик получает возможность увеличить полезную квадратуру возводимого сооружения и существенно повысить его теплоизоляционные характеристики.

Расчёт Стен Для Подвала Из ФБС Своими Руками » Подробная Инструкция + Фото + Видео | Погреб-Подвал

Подвал из блоков ФБС

В частных владениях, строительство чаще всего ведётся без проекта. При этом у хозяина автоматически возникают вопросы: «Какой стеновой материал лучше для подвала, и какая у его стен должна быть высота и толщина?». Конечно, в проектируемом строительстве подобные данные получают на основе сложных расчётов.

В малоэтажных домах, таких нагрузок, как в многоэтажках или промышленных зданиях нет, поэтому толщина стен обычно рассчитывается исключительно исходя из их длины, гидрогеологической обстановки на участке, и климатических условий. В данной статье мы рассмотрим различные варианты подвальных стен, а так же представим информацию, которая будет полезной при их возведении.

За исключением каркасно-панельных деревянных домов, которые чаще всего ставят на столбчатые опоры, под зданиями, возводимыми бескаркасным способом, предусматривают блочные фундаменты. Это касается и многоэтажек, и частных домов малой этажности. В последнем случае, по поводу толщины стен ломать голову ломать особо и не нужно.

Как подобрать блоки по размеру

Для возведения стен подвалов малоэтажных зданий, предназначены самые маленькие по толщине блоки с маркировкой ФБС 24*3*6, ширина которых составляет 300 мм, высота 580 мм, а длина 2380 мм. Что касается прочности, тридцатисантиметровой толщины стен вполне достаточно, чтобы выдержать вес кирпичного дома в один-два этажа, каждый из которых перекрыт железобетонными плитами.

Итак:

  • Если же исходить из длины стен, то такой толщина хватит, только если пролёт стены составляет менее трёх метров. При длине стен от трёх до четырёх метров, их толщина должна увеличиваться до 400 мм.
  • Однако, учитывая очень низкие теплотехнические показатели бетонных стен, такой толщины будет явно недостаточно — во всяком случае, для холодных регионов, где зимняя температура составляет в среднем -20 градусов. В таких условиях, бетонные стены должны иметь как минимум толщину в 50 см, да и то, их нужно ещё и утеплить.

Блоки фундаментные – отличный выбор для стен подвала

  • Ну а в районах с более суровыми зимами, предусматривать подвал под домом и вообще бывает нецелесообразно. В любом случае, используя блоки самой большой толщины – а это 60 см, ошибиться просто невозможно.
  • Длину всегда удобнее использовать максимальную — 2400 мм. Если же длина стены не кратна этой величине, можно использовать доборные блоки, которые имеют вариации: 1200 мм и 900 мм.
  • Точно так же производится и добор высоты стен. В принципе, четыре полномерных блока для подвала хватает. Во всяком случае, этого вполне достаточно, если в нём будет технический этаж, помывочная-постирочная, или, к примеру, винный погребок.
  • При этом высота помещения, с учётом горизонтальных швов между блоками и армопоясом, получается порядка 2,55-2,6м. Но если вы хотите оборудовать подвал под зону отдыха, или даже обустроить там жилые помещения, к четырём блокам по высоте, можно добавить ещё и добор, высота которого составляет половину полномерного блока: 300 мм.

Таким образом, у вас получится подвал высотой около 2,9 м (см. Высота подвала: как выбрать правильно). Этого вполне достаточно, чтобы смонтировать в нём подвесной потолок с внутренней подсветкой, что для подвала, не имеющего в достатке естественного освещения, имеет большое значение. К тому же, если в подвале нет окон, под потолком ещё приходится предусматривать вентиляцию принудительную.

Условия, необходимые для устройства блочных стен

Блоки типа ФБС, могут самостоятельно выполнять функции фундамента, а могут использоваться чисто как стеновой материал. В этом случае, они будут опираться не на грунт, а на сборную, либо монолитную фундаментную ленту.

Вопрос только в том, в каком случае, и какой вариант монтажа можно использовать:

  • Вообще, строительство подвала, стены которого заглубляются не менее, чем до половины их высоты, зависит от гидрогеологической обстановки на участке. Здесь важно всё: и качество грунта, и глубина его промерзания, и отметка, на которой располагается зеркало грунтовых вод.
  • Каждых из этих факторов может оказаться неблагоприятным, а уж если эти факторы окажутся совокупными, то строительство подвала вообще может оказаться под вопросом. Но будем считать, что грунт не промерзает слишком глубоко, и вода в нём залегает не ближе 3-х метров – именно поэтому вы и решили строить дом с подвалом.

Монтаж блоков по утрамбованной песчаной подушке

  • В каком же случае блоки ФБС можно устанавливать без опорной ленты? А это уже зависит от качества грунта: если он плотный и однородный, то и прочность слоёв достаточно высока. Взять, например, хрящеватый грунт, который хоть и содержит песок и глину, но за счёт каменистых включений практически не проседает. Он так же отлично фильтруется и может выдерживать большие нагрузки.
  • Вот как раз на таких грунтах, блочный фундамент можно возводить без дополнительной бетонной подготовки – достаточно лишь выровнять основание утрамбованным песком. Если же на участке сам грунт песчаный, он является полной противоположностью грунту каменистому. Проседает он неравномерно, смещаясь и по горизонтали, и по вертикали — да и промерзает гораздо глубже.
  • Единственным, хотя и значимым его достоинством, является тот факт, что в песчаном грунте вообще не застаивается вода. Как бы то ни было, в этом случае под блочные стены обязательно нужно устроить дополнительную опору – фундаментную ленту. Её либо заливают монолитным способом, либо собирают из прямоугольных или трапециевидных бетонных плит.

Трапециевидные опорные подушки под стеновые блоки

Обратите внимание! Таким же образом устраивают фундаменты и на глинистых грунтах, которые в сухом состоянии довольно прочны. Однако глины и суглинки сильнее всего подвержены размоканию, а потому тоже неравномерно проседают. Опорная фундаментная лента помогает лучше распределять нагрузки.

  • Однако когда рядом залегают грунтовые воды, то от строительства подвала лучше и вовсе отказаться. Проблема состоит в том, что замёрзшая влага в размокшей глине, провоцирует по весне её вспучивание. В такой ситуации, дома ставят на сваи (см. Как построить дом на сваях если Грунтовые воды близко), и в лучшем случае, в них можно предусмотреть лишь наземный цокольный этаж, стены которого будут опираться на слегка заглублённый бетонный ростверк.
  • Частные застройщики отдают предпочтение фундаментным блокам, потому что их монтаж предельно прост, хотя, конечно, тоже требует чёткого соблюдения технологии. Главное при возведении блочных стен, это качественно заделать стыки между блоками, а так же произвести наружную гидроизоляцию и утепление.

Все эти меры при условии, конечно, что основание под стены подвала, и их монтаж выполнены правильно, позволят получить сухое и тёплое подвальное помещение, в котором можно будет устроить хоть гостиную с камином, хоть домашний кинозал.

Тонкости монтажа

Независимо от того, будет ли под блоки монтироваться ленточная опора, нужно иметь в виду, что после рытья котлована нельзя под подошвой фундамента оставлять рыхлый грунт. Поэтому насыпная подушка из песка, которая легче всего поддаётся утрамбовке, предусматривается в любом случае.

Обратите внимание! Толщина подсыпки под фундамент, должна быть минимум 10 см. На глинистых грунтах, которые, в виду своих водоупорных свойств, плохо фильтруют влагу, высоту песчаной подушки можно увеличить вдвое, и даже втрое. Как вариант, можно предусмотреть под слоем песка ещё и гравийную подсыпку.

Схема устройства блочных стен по монолитному основанию

Качество планировки основания можно проверить обычным штукатурным правилом: если оно плотно прилегает к насыпному слою, значит, подушка получилась ровная. На дне котлована разбивают оси фундаментов, закрепляя их металлическими штырями с натянутыми между ними осевыми струнами. От них в обе стороны откладывают контуры будущего фундамента и устанавливают причалки.

Опора под стены подвала

Когда ФБС укладывается прямо на грунт – то есть монтируется без опорной ленты, то под нижний ряд блоков, в дне котлована желательно вырыть траншеи с вертикальными стенками. Их ширина должна точно соответствовать толщине блока, а глубина – половине его высоты.

Естественная плотность грунта, а так же вертикальные прочные стенки траншеи, обеспечат блокам самую лучшую фиксацию:

  • При условии, что грунт плотный, в такой же траншее, стенки которой послужат опалубкой, можно залить и монолитную ленту. Собственно, этот вариант мы и видим на представленной выше схеме. Если же монтаж блоков производится на сборную ленту, то плиты просто укладывают по осевой разметке на дно котлована.
  • Очень важно, чтобы перед укладкой блоков, по ленточному основанию была выполнена горизонтальная гидроизоляция. Обычно её выполняют путём наклеивания гидроизола или рубероида на битумную мастику, которая и сама по себе имеет отличные водоотталкивающие свойства.

Устройство блочных стен с опиранием на ленточные подушки

Таким образом, получается двойной слой изоляции, который будет препятствовать капиллярному подсосу влаги стенами подвала. Под подошвой ленты делать горизонтальную гидроизоляцию не обязательно, так как под ней есть дренирующее основание в виде песчаной подсыпки.

Укладка блоков

Начальный ряд ФБС монтируют на раствор, уложенный поверх гидроизоляционного материала. Как и в случае с мелкоформатным стеновым материалом, установка крупных блоков осуществляется с перевязкой швов. В местах пересечения или сопряжения поперечных стен, так же обязательно должна быть перевязка.

  • Блоки не должны свисать с основания – будь то песчаная подушка, или бетонная лента. Они должна отступать от края опоры как минимум на 20 см, и это следует учесть ещё при её устройстве. В процессе возведения фундамента, сразу же осуществляется и обустройство вводов в здание коммуникационных труб.

Обратите внимание! Если это монолитная лента, то в нужных местах под проход коммуникаций закладывают поперечные трубы. В сборных ленточных фундаментах, для этой цели устраивают разрывы между плитами. Если же ФБС устанавливаются на грунт, то в готовой стене могут быть просверлены вот такие отверстия, как на приведённом ниже примере.

Отверстия в блоке для пропуска коммуникаций

  • Перед монтажом стеновых блоков, когда она осуществляется по ленточному фундаменту, на его поверхности размечают и оси здания, и границы стен, по которым и будут укладываться блоки первого ряда. Делается это так же, как и при разметке по грунту, только тут уже ориентиром будут не колышки со шнуром, а риски. Кроме того, на поверхности опоры размечаются и места, где будут располагаться вертикальные швы.
  • Сначала в проектное положение ставят блоки по углам, а так же в местах сопряжения стен – они будут играть роль маяков. Правильность установки по горизонтали контролируют по рискам, а по вертикали – по визиркам. Если сразу поставить правильно не получилось, блок приподнимают, выправляют его положение, поправляют растворную постель, и снова устанавливают.
  • Затем между маячными блоками натягивают причалку, и по ней уже монтируют остальные блоки. При установке следующего ряда, поверхность блоков, перед тем как расстелить на ней раствор, смачивают водой. Наилучший контроль толщины постели получается в том случае, когда раствор накладывается по рамке, и выравнивается рейкой.

Устройство армопояса на стенах из ФБС

  • Самое тщательное выравнивание плоскости стен, производится с той стороны, которая обращена внутрь подвала. Когда стены выведены на нужную высоту, по их периметру устраивается армопояс, на который потом будут опираться плиты перекрытия. Для этого монтируют опалубку, укладывают в неё арматурный каркас, и заливают бетоном.
  • Как вариант, это может быть и несколько рядов кладки из полнотелого глиняного кирпича, усиленной арматурой. Когда строительство ведётся в нестабильном грунте, например, на том же песке, может быть предусмотрен и небольшой по высоте промежуточный армопояс. То есть, он устраивается посередине подвальной стены, после укладки двух рядов блоков.
  • Для армирования достаточно всего три ряда арматурных стержней, уложенных в сделанные на поверхности блоков штрабы. Опалубка под промежуточный армопояс делается небольшая, высотой всего в одну доску сотку. Зато он обеспечит стенам подвала наибольшую жёсткость, не позволив блокам сместиться в случае неравномерной осадки грунта.

Схема устройства блочных стен и пола подвала

  • После того, как стены подвала выведены над поверхностью грунта, приступают к обустройству подвального пола, который имеет многослойную структуру. Если блоки ФБС опираются непосредственно на грунт, то надо рассчитать так, чтобы между отметкой подошвы нижнего блока и поверхностью чистого пола, было не менее 50-60 см. При этом отметка чистого пола оказывается на уровне второго ряда блоков.

Если же стены подвала опираются на опорные подушки высотой 50 см, то отметка пола будет чуть выше подошвы нижнего блока. На устройстве пола мы уже не сможем подробно остановиться.

Представленной выше схемы достаточно, чтобы уяснить визуально, из каких слоёв он состоит. После его обустройства дело остаётся за малым: заделать швы между блоками, изолировать вертикальные поверхности стен – и можно устанавливать перекрытия.

Фундамент из ФБС для дома с подвалом

При возведении фундаментов под здания с подвалом и цокольным этажом часто используются изделия из железобетона, который отличается высокой прочностью и стойкостью к воздействию подпочвенных и агрессивных вод. Сборный железобетон для фундаментов с подвалом укладывается с помощью грузоподъемных механизмов, что удорожает стоимость СМР, но значительно сокращает сроки строительства.

ФБС: характеристика материала

ФБС – бетонные фундаментные блоки без пустот (сплошные), которые изготавливаются из тяжелого бетона с армированием, имеют заданную геометрическую форму (параллелепипед). Материал обладает высокой прочностью, надёжностью, долговечностью, благодаря своему составу может выдерживать значительные нагрузки, устойчив к низким температурам в зимний период, его аналогом практически является монолит из железобетона.

Блоки ФБС

Укладка ФБС упрощается благодаря унифицированным размерам и жесткой форме, однако требует наличия специальной грузоподъемной техники. Для захвата блока при транспортировке и укладке железобетонная конструкция может снабжаться специальными проушинами.

Скрепление блоков ФБС между собой осуществляется жидким бетонным раствором, для лучшего сцепления соседних элементов в торцах стенок предусмотрены специальные выемки.

Застывший в монолит бетон делает идеальным соединения стыков. Правильно забетонированные штучные блоки фундамента или стен подвала не уступают по прочности монолитным бетонным конструкциям (монолит). Блоки ФБС используются для устройства фундаментов и стен дома и подвальных этажей дома, но конструкция может быть востребована при проведении других строительных работ (кладка стен, перекрытий, работы по благоустройству территории).

Один из основных параметров ФБС – габаритные размеры, необходим тщательный расчет для обеспечения устойчивости фундамента при выборе той или иной марки изделия с учетом размеров блоков.

Железобетонные блоки ФБС: размеры конструкций

Параметры железобетонных блоков для дома с подвалом напрямую зависят от расчётной нагрузки, которая определяется от воздействия на фундамент веса самого здания (стен, перекрытий и кровли); людей; мебели и инженерного оборудования; нагрузки от атмосферных осадков и ветра. Расчет ширины подошвы ростверка (фундамента) производят с учетом всех нагрузок, которые воздействуют на фундамент дома, также учитывается несущая способность грунта на участке застройки здания.

Кладка ФБС блоков

Каждый тип грунта имеет свои расчетные показатели (несущую способность) кг/см2, которые учитываются при проведении расчета опорного основания:

  • Обломочные скальные породы (щебень, гравий) от 5 до 6.
  • Крупные и гравелистые пески от 3,5 до 4,5.
  • Пески средней крупности от 2,5 до 3,5.
  • Пылеватые пески и пески мелкой фракции (плотные) от 2 до 3.
  • Пески мелкие (средняя плотность), пылеватые от 1,0 до 2,0.
  • Супеси от 2 до 3.
  • Суглинки от 1,0 до 3,0.
  • Твердая глина от 3 до 6.
  • Глина пластичная от 1 до 3.

Расчет поможет определить нагрузку на фундамент дома, от этих результатов напрямую зависит габаритный размер блоков, которые необходимо подобрать для устройства фундамента или стен дома.

Выбор подходящих блоков ФБС для фундамента дома или стен подвала это очень ответственный момент – несоответствие габаритов железобетонных элементов суммарной массе нагрузок от массы строящегося дома, приведет к проблемам при дальнейшей эксплуатации здания.

Расчет ведется в сантиметрах и килограммах, поэтому основную массу дома (стен, перекрытия, кровли) и нагрузки от них на фундамент считают именно в этих измерениях.

Основные размеры бетонных блоков

Размерный ряд ФБС блоков

В настоящее время промышленность выпускает ряд блоков ФБС со следующими габаритами:

  • Длина – от 900 до 2400 мм.
  • Ширина – от 300 до 600 мм.
  • Высота – обычно выпускают блоки высотой 0,6 м, но для некоторых объектов производители предлагают железобетонные изделия высотой 0,3 м.

Как рассчитать потребность блоков для фундамента самостоятельно

Планируя устройство фундамента дома из блоков ФБС, всегда мучает вопрос: «Как правильно сделать расчет потребности блоков для устройства фундамента или подвальных стен».

Расчет количества необходимых для строительства блоков ФБС основывается на габаритных размерах одного элемента.

Существует несколько типов железобетонных блоков, которые отличаются размерами и массой.

Перед началом расчета потребности блоков, стоит определиться с маркой изделий, которые выбраны для обустройства фундаментов постройки. После этого производят расчет объема одного блока ФБС, из которого будет выложен фундамент (V б).

Расчет продолжается – необходимо выполнить замер объема планируемого фундамента (Vф), для чего определаются длина, ширина и высота планируемой конструкции основания из блоков ФБС.

Количество блоков определают по формуле:

Результат нехитрого расчета покажет реально необходимое количество блоков ФБС для устройства фундаментного основания дома. Итоговая сумма при расчете может получиться не круглой, стоит учитывать кратные размеры железобетонных конструкций, подбирая материалы необходимого размера, учитывая показатели расчетной нагрузки.

Расчет потребности блоков для стен подвала и цокольного этажа проводится аналогично.

Технология возведения фундамента из блоков

Приступая к возведению фундамента из железобетонных изделий, следует тщательно подготовить территорию строительства:

  • Очистить поверхность от строительного и бытового мусора, растений и зарослей сорняков.
  • Засыпать ямы, разровнять бугры.
  • Провести планировку поверхности на участке застройки.

Земляные работы

После зачистки территории строительного участка можно приступать к рытью траншей под укладку блоков. Траншеи под укладку штучных железобетонных блоков готовят примерно такого же размера как под монолит. Посмотрите видео, как вырыть траншею под блочный фундамент.

На дно траншей, которое предварительно выравнивают и уплотняют, засыпают слой крупного кварцевого песка (около 10 см), засыпка выступает в качестве песчаной подушки. При засыпке песок послойно трамбуют, проливая водой каждый слой, неважно будет ли впоследствии для опорного основания дома использованы сборные элементы или монолит.

Поверхность песчаной подушки выстилается слоем гидроизоляционных материалов – эта операция поможет уберечь фундаментный пояс от преждевременных разрушений, гидроизоляция укладывается как под сборные элементы, так и под монолит.

Если на участке застройки залегают слабые грунты, следует увеличивать ширину фундаментного основания, а первый ряд в основании опорного пояса выкладывается из блок-подушек. При устойчивых грунтах с хорошей несущей способностью монтаж фундамента с подвалом начинается с укладки первого ряда ФБС. Посмотрите видео, как монтируют блоки ФБС.

Повысить прочность фундамента с подвалом из сборных железобетонных изделий можно проведением дополнительного пояса армирования, который устраивают по верхнему ряду изделий.

Сравнительные характеристики монолитного и сборного фундаментов

Сборный фундамент

Выбирая тип фундамента для дома с подвалом, обычно сравнивают монолитный и сборный, каждый из которых имеет свои недостатки и преимущества. Монолит обладает рядом весомых преимуществ:

  • Работы могут выполняться своими руками.
  • Не потребуется привлекать грузоподъемную технику.
  • Основание под здание (монолит) может иметь любую сложную конфигурацию, включая криволинейные формы.
  • Отсутствует необходимость герметизации стыков в фундаментном основании из монолита.

Недостатки конструкций фундаментов из монолита выражаются в высокой стоимости основания под дом, а также высокой трудоемкости по заливке бетонного раствора в опалубку.

Фундаментные основания под дом с подвалом из ФБС отличаются высокой скоростью возведения; жесткостью геометрических форм; устойчивостью к агрессивным средам. Работы по монтажу монолита приостанавливаются в зимний период, сборные фундаменты могут возводиться в любое время года. Расчет потребного количества материалов для сборных конструкций опорного основания проводится намного легче.

К минусам сборных конструкций можно отнести высокую стоимость изделий из железобетона, а также привлечение дорогостоящей грузоподъёмной и транспортной техники.

Сборные конструкции фундаментов и монолит обладают одинаково высокой прочностью, долговечностью и надёжностью. Только с помощью изучения всех аспектов следует выбирать вид фундамента: сборный или монолит.

Подвал из блоков фбс – выполнение работ своими руками

Частники в целях экономии средств строительные работы зачастую проводят без разработки проектной документации. И в таких случаях сразу появляются вопросы, какие материалы лучше всего применить в том или ином случае, стены какой толщины возвести, чтобы объект получился надежным. Естественно, что при составлении проекта ответы на все эти вопросы получают, выполнив расчеты определенной сложности. В малоэтажном здании нет таких нагрузочных воздействий, как это бывает в большом здании, и толщина стенок определяется с учетом длины, особенностей климата и гидрогеологических условий. Вариантов стен для подвала существует много, и один из них – подвал из блоков фбс.

Виды цокольных этажей

Цоколь – наружная часть стенки у подножия объекта. Иногда он выступает в роли самостоятельного элемента, но чаще является частью фундаментного основания, выступающей над почвенным составом.

По типовым отличиям такого выступа различают несколько видов цоколей:

  • западающий;
  • выступающий;
  • расположенный по уровню почвы.

В любом случае, должна обеспечиваться защита цокольной части от всевозможных повреждений и воздействий природных факторов.

Среди названных видов наиболее надежным считается первый вариант, так как на него меньше всего воздействует влага, и данный тип не требует дополнительной защитной отделки. Зрительно сооружение с таким этажом выглядит достаточно привлекательно.

Выступающие цоколи можно наблюдать в тонкостенных и малоэтажных объектах, имеющих теплые погреба. С его помощью создается неплохой подвал, используемый для технических нужд.

Цоколь, устроенный по уровню земли, использовать не следует, потому что постоянно мешают проблемы с гидроизоляционным слоем. Такой вид устройства доставит массу хлопот, вызванных подтоплением подвала.

Условия для обустройства блочной стены

Блочный материал фбс можно использовать для обустройства фундамента или применять в качестве стенового материала.

В каждом из случаев блоки будут лежать не на грунтовом составе, а на фундаментной ленте. Остается только решить, когда и как их использовать.

Как известно, устройство подвального помещения с полузаглубленными стенами зависит от качественного состояния почвы, глубины ее промерзания, уровня грунтовых вод и гидрогеологической обстановки.

Любое из условий может стать неблагоприятным, а если факторы совокупны, то строить подвал вообще не рекомендуется. Предположим, что все условия нас полностью удовлетворяют.

В таком случае, когда бетонные блоки фбс для стен подвалов устанавливаются без устройства опорной ленты? Здесь многое зависит от грунта – показателей плотности и однородности. На таких участках фундамент из блоков возводится без дополнительного бетонного основания. Просто участок выравнивается и утрамбовывается песком.

В остальных случаях необходимо под блоки заливать бетонную ленту монолитного типа или устраивать ее из бетонных плит.

Фундаментная лента поможет распределять нагрузочные воздействия.

Если на участке грунтовые воды залегают глубоко, то от обустройства подвала рекомендуется отказаться. Проблема заключается во вспучивании глины в весенний сезон. В этих случаях объекты следует устанавливать на сваи. В данном случае, если повезет, можно устроить цокольный этаж, который своими стенами обопрется на бетонный ростверок.

Частники предпочитают устраивать подвалы из фбс, потому что материал монтируется легко. Главное условие – качественно заделать стыковочные участки и выполнить наружный гидроизоляционный слой, предусмотреть утепление.

Этапы выполнения работ

Изначально готовится строительная площадка. Место под будущий фундамент для дома из фбс с подвалом расчищают от мусора и растений, проводят разметочные работы. Некоторые устанавливают бытовку для хранения инструментов и емкостей с водой, которая потребуется в больших количествах.

Земляные работы

После подготовки территории приступают к рытью котлована для укладки блоков. Его размеры примерно такие же, как для заливки монолитной основы.

В весенний период на дне котлована может накапливаться вода, поэтому придется выждать некоторое время, пока она не сойдет самостоятельно. Некоторые предпочитают ускорить процесс, используя насос.

После осушки котлована необходимо:

  • провести проверку ровности и геометрических параметров угловых участков, подровнять стены после экскаваторного ковша;
  • залить подушку из бетонной смеси. Предварительно на дне ямы наносится известковая разметка, обозначающая параметры будущего объекта;
  • в местах расположения опорных стен устраивают траншеи, глубина которых составляет не менее 0.3 м;
  • траншейные стены укрепляются досками;
  • засыпается щебенка, устраивается армирующий каркас, заливается бетонная масса;
  • закончив работы, конструкцию оставляют на три недели, чтобы бетон затвердел.

Монтаж фбс

Установка блоков ведется от углов и стыковочных участков подвальных стен. Первый ряд выкладывается на цементный раствор. Хватит полуторасантиметрового слоя, так как потребуется монтировать и вертикальные швы. Данная схема похожа на кирпичную кладку, когда верхний камень располагают на поверхность двух, лежащих ниже.

Опытные мастера советуют по угловым участкам выполнить перевязку в обязательном порядке. Кроме того, следует устроить гидроизоляционный слой, защитить стены подвала и горизонтальные швы от воздействия природных факторов.

Правильно подготовить фундамент с подвалом из фбс помогут маяки и монтажный шнур, с помощью которых задается нужное направление. Предельное отклонение – до полутора сантиметров на десять метров длины.

Предельное внимание уделяется плотности кладки и исключению образования пустотных участков и брешей, иначе фундаментная основа будет сильно ослаблена.

Гидроизоляция

Чтобы улучшить показатель прочности будущей фундаментной основы и защитить блоки фбс стен подвала, выполняют гидроизоляционную обработку. Для этого используют битумную мастику и гидрозол. Правильным решением будет устройство отмостки – бетонной полосы по всему периметру.

Важная особенность заключается в том, что защиту от влаги проводят не только изнутри, но и снаружи. С этой целью в полуметре от стен выкапывают канаву, засыпают ее послойно глиной и щебенкой, заливают бетонной смесью, в которую добавляют мелкофракционные наполнители.

Как только изоляционная защита окончательно высохнет, поверхность присыпают песком. Выполняется это двумя этапами, каждый слой трамбуется, чтобы не осталось пустотных участков.

Если работа по устройству фундаментной основы проводилась на песчаном месте, то верхний ряд заканчивается монолитной обвязкой, позволяющей выровнять поверхность и укрепить конструкцию.

Завершающий этап строительных работ

Как требуют технические условия, высота фундаментной основы на цоколе должна быть не менее одного метра. Как только заданная высота достигнута, выполняется межэтажное перекрытие. Обработав стены изоляционным материалом, выполняют их засыпку.

Преимущества и недостатки фбс при строительстве подвала

Перед тем, как окончательно определиться с выбором материала, рекомендуется изучить все положительные и отрицательные стороны блочного материала.

Основными достоинствами блоков фбс являются:

  • полная экологичность материала, из которого изготавливаются блоки;
  • устойчивость к образованию плесени и грибка, размножению вредных микроорганизмов;
  • продолжительный эксплуатационный период, на протяжении которого сохраняются надежность, прочность и устойчивость к деформационным проявлениям;
  • устойчивость блоков к морозам, если имеется качественный теплоизоляционный слой;
  • большой выбор размеров, помогающий в экономии денежных средств и придающий удобство в расчетах необходимого количества блоков.

Есть и определенные минусы, характерные для строительства подвалов из блоков фбс:

  • строительный материал стоит достаточно дорого;
  • в стыковочных местах полной герметичности достичь невозможно. С такой точки зрения наливная фундаментная основа будет значительно надежней. Это важно для участков с высоким уровнем грунтовых вод или с влажными климатическими условиями;
  • блоки фбс отличаются серьезным весом. Для проведения монтажных работ понадобится привлекать специальную технику и дополнительную рабочую силу.

Как подбираются параметры блоков

Чтобы обустроить подвал из фбс своими руками, необходимо выбрать правильные размеры материала. Под подвальные стены используются самые маленькие блоки фбс, размеры которых по ширине достигают 30 см, по высоте – 58 см, по длине – 238 см. В отношении показателя прочности, такой толщины стен будет достаточно, чтобы выдерживать дом из кирпичного материала в два этажа, имеющий перекрытия из железобетонных плит.

Если принимать во внимание длину стен, то толщины хватит, если она не превысит трехметровой отметки. При увеличении длины на один метр толщина стены должна составлять 40 см.

Так как теплотехнические качества стен из бетона низкие, этого параметра окажется недостаточно для районов с холодными климатическими условиями. В данном случае стены устраивают толщиной в пятьдесят сантиметров и дополнительно утепляют.

В регионах с морозными зимами даже не следует предусматривать под домом подвальные помещения. Но если необходимость в этом есть, то используются самые толстые блоки – до 60 см.

Для удобства рекомендуется использовать максимальное значение длины – 240 см. Если параметры стен такому размеру не кратны, то применяются доборные элементы на 1.2 и 0.9 м.

По такому же принципу определяется высота стен. Как правило, для подвальных стен достаточно четырех полномерных блоков. При желании высоту можно увеличить за счет дополнительного ряда.

Сравнение характеристик монолитных и сборных фундаментных оснований

Монолитная конструкция отличается своими достоинствами:

  • есть возможность выполнять работы своими силами, без привлечения специальной техники;
  • монолитное основание можно устраивать любой конфигурации, включающей криволинейные формы;
  • нет необходимости герметизировать стыковочные места в монолитной основе.

Недостатки такой конструкции связаны с ее высокой стоимостью и большими трудозатратами по заливке бетонной смеси в опалубку.

Фундамент из блоков фбс строится быстро, обладает жесткими геометрическими параметрами, отлично противостоит воздействию агрессивной среды.

Монтажные работы по заливке монолитной основы на зимний сезон прекращаются, а сборные конструкции можно строить круглый год. Расчеты на необходимое количество блоков выполняются легко.

Основные недостатки блоков заключаются в их цене и необходимости использования техники при выполнении монтажных работ.

Оба фундамента считаются прочными, долговечными и надежными.


Полезные материалы по теме:
