Мифы и реальность: насколько экономичны индукционные котлы для отопления частного дома?

Электрические котлы для систем отопления не очень популярны среди потребителей по причине высокой стоимости электроэнергии. Но их покупают, потому что не во всех посёлках и городах есть альтернативные решения.

Разнообразием электрокотлы не отличаются, на рынке присутствует всего два их вида: ТЭНовые и индукционные.

Последние используются в промышленности. Бытовые котлы были представлены в 90-х годах, и за время их двадцатилетней эксплуатации приборы претерпели ряд изменений. Хотя принцип работы остался все тот же.

Конструкция индукционного котла состоит:

• из корпуса в виде запаянного с двух сторон цилиндра, изготовленного из экранированного и утеплённого материала
• гильзы, вставленной в корпус и изготовленной из диэлектрика
• трубы, вставленной в гильзу и изготовленной из специального сплава (можно использовать стальную)
• на гильзу в виде спирали наматывается шина из меди, которая подключается к электропитанию.

В корпусе сделано два отверстия, к которым приварены патрубки: нижний для входа холодной воды, верхний для выхода нагретой.

Принцип работы

Принцип электромагнитной индукции в 1831 году обозначил английский физик Майкл Фарадей. В начале двадцатого века его постулат был внедрён в производство в виде нагревательного элемента для расплавки металлов. Получается, что индукционные котлы стали известны очень давно, и ими пользовались, но только на уровне производства.

Принцип действия электромагнитной индукции основан на формировании электромагнитного поля, которое нагревает любой ферромагнитный материал (к которому прилипает магнит), если поместить его в центр этого поля. Создать электромагнитное поле несложно. Для этого необходима катушка, лучше из медной проволоки, на которую подаётся напряжение. Именно внутри катушки и образуется магнитное поле.

Внутри установлена труба из диэлектрика (не пропускающего электрический ток), вокруг намотана катушка, внутрь установлен стальной стержень.

Если в неё установить, к примеру, стальной стержень, то он обязательно будет нагреваться до высоких температур. Именно на этом принципе построена конструкция индукционного отопительного котла.

И по внутренней полости трубы, омывая стержень, протекает теплоноситель (вода или антифриз). Нагреваемый электромагнитным полем стержень передаёт тепло теплоносителю.

Есть в принципе работы индукционных котлов один тонкий момент, который зацикливается на законе Джоуля Ленца. Если увеличить сопротивление стержня, то можно увеличить его нагрев. А увеличение проводится двумя способами:

• увеличить длину и уменьшить сечение
• изготовить его из металла с большим удельным сопротивлением, к примеру, из нихрома.

Справка! Эти методы используют или по отдельности, или в комбинации. Именно таким способом контролируется мощность котла.

Критерии выбора электрокотла для отопления частного дома

Существует большое количество разной информации, которая выделяет индукционные электрокотлы, как лучшие в категории электрических нагревательных элементов. Но не всё в ней правда.

Безопасность оборудования

Любой индукционный электрический котел, который используется для нагрева жидкостей, является опасным. Потому что протечек воды, которые при длительной и интенсивной эксплуатации индукционных или ТЭНовых котлов, не избежать, станут причинами возникновения короткого замыкания.

Это касается электрического тока напрямую. К тому же протечка — нередкая причина удара током людей, которые по неинформированности соприкоснулись с корпусом котла.

Фото 1. Индукционный электрический настенный котел Инэри SAV, установленный в помещении. Занимает мало места.

И ТЭНовые агрегаты, и индукционные здесь в равных позициях. Производители электрокотлов для систем отопления стараются увеличить качество сборки, повысить герметичность стыков, сводя к минимуму возможность появления протечек теплоносителя. Именно поэтому рекомендация специалистов – не приобретать самодельные индукционные котлы и не пробовать их делать своими руками.

Как и все индукционные электрические агрегаты большой мощности, индукционные отопительные котлы должны врезаться в питающую сеть только через элементы безопасности: автоматы, устройство защитного отключения. При этом очень важно соблюсти точное соотношение сечения проводки с мощностью котла.

Если в частном доме электропроводка по данному параметру не соответствует устанавливаемому прибору, то лучше провести до него отдельный электрический шлейф от распределительного щита.

Внимание! Сегодня скачки напряжения не редкость в частных домах. Индукционный котёл, в принципе, как и ТЭНовый, на скачки напряжения реагирует остро, снижая качество работы. Поэтому рекомендуется установить стабилизатор напряжения или на весь дом, что очень дорого, или хотя бы на сам котёл.

Оптимальное решение — покупка индукционного котла от известных производителей. Уже сам бренд является гарантией качества. Будет неплохо, если в регионе, где эксплуатируется индукционный котёл, есть дилер и сервисный центр. Потому что любые спорные, особенно гарантийные вопросы, легче решать по месту жительства.

Вам также будет интересно:

Продавцы любого товара решают одну задачу — это реализация. Поэтому часто можно услышать, что индукционные отопительные приборы в 220 В имеют более высокий КПД, чем ТЭНовые.

Это неправда. Любая энергия никуда не исчезает — так гласит закон физики. Поэтому у всех без исключения электрокотлов КПД равен 100%. Т. е., на расходуемый 1 кВт электроэнергии будет выработан 1 кВт энергии тепловой.

Есть сомнения, что накипь, образующая на металлических плоскостях нагревательных элементов, может каким-то образом повлиять на КПД. Данные сомнения излишни, потому что накипь — отложения кальция, который является отличным проводником тока и тепла. Конечно, толщина слоя может отразиться на времени нагрева, но это не влияет на коэффициент полезного действия.

Для информации добавим, что потери тепла газовых, твёрдо- или жидкотопливных котлов имеет место, потому что его значительная часть вылетает в дымоход. В индукционных электрических котлах дымоходной трубы нет, следовательно все тепло передается теплоносителю.

Экономичность

Опираясь на факты и выкладки предыдущего раздела, можно сделать вывод, что индукционные водонагреватели от ТЭНовых по экономичности потребления электроэнергии не отличаются.

Вырабатываемое ими тепло никуда не улетучивается, а остаётся в помещении. И хотя считается, что побочные расходы электричества есть, например, нагрев медной спирали, этот процесс все равно влияет на нагрев теплоносителя.

В сравнении с другими видами нагревательного оборудования экономичность выше. Но тут приходится сравнивать не только КПД, но и цены на энергоносители. И в этом плане газовые модели превосходят все.

Фото 2. Индукционный водонагреватель, установленный на кафельную стену. Обладает высокой экономичностью, сохраняет тепло в помещении.

Эксплуатационные характеристики

Все электрические отопительные котлы относятся к категории бесшумных. Но, как показывает практика, шум всё-таки может появляться, если:

• котёл по каким-то причинам перегрелся
• он подключён к трубопроводу меньшего диаметра, чем требуют нормы теплотехники
• по причине вибрации циркуляционного насоса.

Все электрокотлы имеют небольшие размеры и вес. Индукционные модели весят больше ТЭНовых при одинаковых технических характеристиках. Поэтому для них рекомендуется использовать усиленные крепёжные изделия.

Как правильно регулировать температуру?

Итак, было выяснено, что индукционные котлы, используемые для отопительных сетей, не являются энергоёмкими. И по этому показателю ничем не отличаются от ТЭНовых аналогов. Но сэкономить потребление электроэнергии все же можно, если правильно регулировать температуру теплоносителя.

И принцип экономии заключается в следующем – необходимо отапливать помещения полноценно лишь тогда, когда в них находятся люди. В остальное время температурный режим должен быть пониженным (не больше +16 °С). Вручную это сделать сложно, а вот автоматика решает эти задачи хорошо.

Фото 3. Температурный автоматический датчик с дисплеем, установленный на стене в помещении. Отключается, если превышен заданный режим.

Обычно для этого пользуются двумя способами:

• устанавливают температурные датчики (термостаты) на стены комнат
• используют терморегуляторы, которые монтируются в систему отопления, а именно на радиаторы.

Первый вариант лучше, потому что в идеале необходимо контролировать температуру воздуха, а не температуру теплоносителя. Но оба прибора работают по одному принципу: включают питание электрического нагревателя, в данном случае индукционной катушки, если температура упала ниже заданной. И, наоборот, выключают питание, когда температурный режим превысил, выставленный на приборе.

Преимущества и недостатки электрических водонагревателей

Все индукционные электрические котлы имеют ряд достоинств и недостатков.

Долговечность

Причин долгосрочной эксплуатации котлов несколько:

• полное отсутствие каких-либо движущихся или вращающихся деталей
• катушка из медного провода имеет огромный запас прочности, витки обмотки расположены не впритык друг к другу, а на расстоянии, так что даже пробой изоляции не станет причиной остановки котла
• стержень постепенно будет разрушаться под действием постоянных циклов нагрев-остывание и под негативным воздействием солей внутри теплоносителя, но данный процесс сильно растянут во времени, так что прослужит он не один десяток лет
• уязвимым местом являются транзисторы в блоке управления, но сегодня производители комплектуют последние современными высококачественными деталями, которые при правильной эксплуатации котлов прослужат несколько десятилетий.

Другие плюсы

К достоинствам можно добавить небольшие размеры агрегатов, поэтому для них нет надобности выделять большую площадь на полу или стене. По сути, индукционный котёл — труба небольшой длины. У них проще конструкция в сравнении с ТЭНовыми моделями, поэтому индукционные стоят дешевле.

Внимание! Для индукционных котлов отопления не играет большой роли качество используемой воды. В этом плане котлы на ТЭНах сильно реагируют на данный параметр, потому что накипь, большими слоями отложенная на поверхностях нагревательных элементов, затрудняет теплоотдачу.

Вам также будет интересно:

Недостатки

Что касается недостатков, то здесь надо отметить два основных и один сомнительный.

1. Индукционный котёл является мощным источником электромагнитного излучения. Последнее создаёт помехи для работы приборов, работающих на приёме эфирных и радиоволн.

К примеру, сотовые телефоны, модемы Wi-Fi, радиотелефоны и прочие.

1. Электромагнитное поле находится в плотном контакте с теплоносителем. Поэтому при высоком нагреве последнего может произойти незначительное закипание воды. А это образование воздушных пробок. Выход из ситуации — установить воздухоотводчики.
2. Некоторые специалисты считают, что вода станет на всем своём прохождении по отопительной сети нести в себе электромагнитное поле, которое негативно скажется на самочувствии людей. Сомнительное предостережение.

Виды индукционных котлов

Вышеописанный принцип работы отопительного оборудования используется в моделях с маркировкой SAV. Это обычные индукционные котлы. Производители предлагают вторую разновидность, которая называется вихревой и маркируется, как ВИН.

Особенностью последнего выступает материал, из которого изготовлен корпус прибора. Он ферромагнитный.

Электромагнитное поле воздействует и на стержень внутри индукционного котла, и на корпус, который изнутри омывается теплоносителем. Обе части нагреваются, что приводит к более интенсивному и быстрому нагреву воды.

Модели ВИН от SAV отличаются именно используемым металлом в производстве корпуса. За счёт этого вес приборы сильно увеличивается. Но за счёт более интенсивного нагрева теплоносителя размеры котла можно уменьшить. Отсюда и более выгодные условия установки.

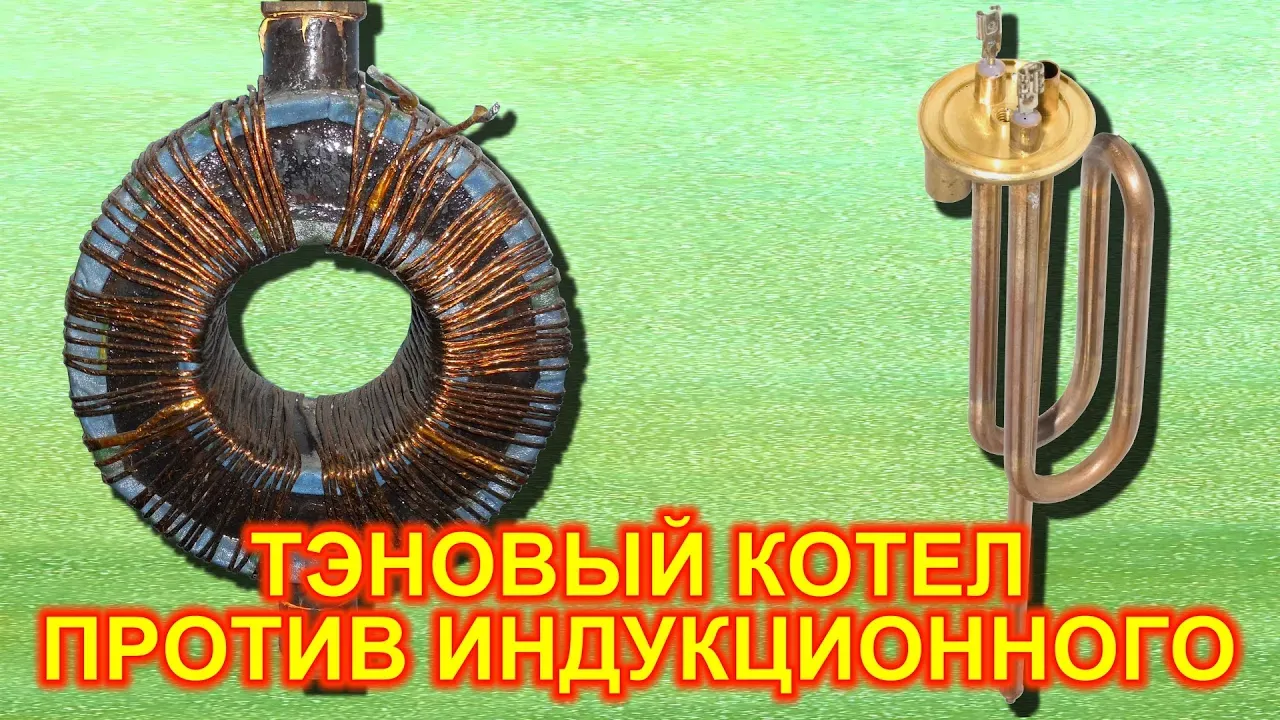

В видео представлен сравнительный анализ индукционного электрического котла и ТЭНового.

Простота конструкции и общедоступность элементов дают возможность изготовить индукционный котёл своими руками. Чем и пользуются современные Кулибины. Но давайте походить к изготовлению прибора с позиции безопасной его эксплуатации.

Этого можно добиться только в заводских условиях, где используются высококачественные материалы, сварка производится при требуемых параметрах с использованием расходных материалов, соответствующих нормативам технологического процесса.

В заводских условиях индукционный котёл подвергается контролю со стороны лабораторий, где проверяются сварные стыки, прочность болтовых соединений, прочих крепёжных изделий и плоскостей. На каждый прибор обязательно выдаётся сертификат качества, как подтверждение гарантий, выдаваемых производителем.

Именно этот документ необходимо требовать к предъявлению, когда стоит задача выбора. Понятно, что самодельные агрегаты такой документ не имеют, а значит, и гарантий на них никто не даёт. Это и есть огромный минус самодельных конструкций.

Будь первым!

Средняя оценка: 0 из 5. Оценили: 0 читателей.

Электрокотел индукционный для отопления

Отопление частного дома, тем более, в нашем климате – задача очень важная и сложная. И отопление электрическими котлами – один из способов ее решения. Конечно, если есть возможность пользоваться природным газом, то электрический котел можно поставить лишь как резервное оборудование, и то вряд ли. А вот если газа нет, можно уже о таком варианте думать. Тем более, сегодня есть не только электрические котлы для отопления на ТЭНах: есть еще электродные и индукционные. Именно о достоинствах, недостатках, возможностях индукционных котлов для отопления и поговорим.

Принцип действия

При нагреве теплоносителя в индукционных котлах используется энергия, которая выделяется при возникновении наведенных токов в корпусе-теплообменнике. Это, по сути, индукционная катушка, заключенная в массивный корпус из ферросплава. Сам корпус и является вторичной обмоткой. Он нагревается из-за прохождения наведенных в нем токов. Для увеличения площади теплоотдачи сделан в виде лабиринта с толстыми стенами. Теплоноситель, проходя по лабиринту нагревается.

Принцип действия индукционных отопительных котлов основан на выделении тепла при возникновении токов Фуко в металле

Система имеет высокую степень надежности, так как катушка герметично запаяна в корпусе и не имеет контакта с водой или другим теплоносителем. Вероятность пробоя витков мала – они накручиваются не вплотную и дополнительно заливаются изолирующим составом. Все это вместе с массивным толстостенным корпусом позволяет говорить о длительном сроке эксплуатации. Продавцы заявляют о 30 годах эксплуатации без обслуживания, но гарантийный срок производители ставят гораздо меньше.

Реальные преимущества индукционных электрокотлов

Часто можно слышать заявления об исключительных характеристиках индукционных котлов. Часть из них – правда, часть – вымысел. Например, продавцы заявляют о 30% экономии электричества по сравнению с другими принципами нагрева теплоносителя. Никаких доказательств не приводится, просто утверждается как факт. Хотя все знают это невозможно в принципе: сколько потреблено энергии, столько тепла выдано. Тем не менее, несмотря на закон сохранения энергии, владельцы таких систем говорят о том, что платить действительно стали меньше. Но тут главную роль играет, скорее качественная автоматики и малая инерционность системы.

Примерно так выглядит индукционный теплообменник

Говорят еще, что индукционные котлы — это новые технологии. Это тоже не так. Первые индукционные котлы работали еще в первой половине прошлого века. Из новых технологий используются микропроцессоры и датчики, другая элементная база, позволяющая контролировать работоспособность системы и ее параметры и обеспечивать должный уровень комфорта и безопасности, но сам принцип далеко не нов. Тем не менее, у этого отопительного оборудования действительно есть много положительных качеств.

К достоинствам этих систем отопления с уверенностью можно добавить:

• Высокую надежность (описана выше). Надежность таких котлов и правда велика, но есть обстоятельство, способное за несколько минут вывести оборудование из строя: работа без жидкости в системе. При отсутствии жидкости или ее циркуляции тепло от корпуса не отводится, он разогревается все сильнее и через некоторое время попросту плавится. Потому одна из важных функций, которая должна обязательно присутствовать, — это наличие контроля уровня теплоносителя в системе и автоматическое отключение котла при недостаточном его количестве.
• Малогабаритность – котел представляет собой отрезок трубы размером от нескольких десятков сантиметров до метра. Он значительно меньше котла на ТЭНах, но практически такой же по размерам, как электродный котел. В силу своих незначительных размеров может располагаться в любом месте.

Индукционные котлы занимают совсем мало места и отличаются высокой надежностью

Есть у этого оборудования еще один привлекательный момент: оно высокотехнологично и блок его управления в некоторых случаях представляет собой мини-компьютер (такие системы стоят очень много). Так вот: имеется возможность управлять ими дистанционно. Сигналы управления передаются по витой паре (до 1 км), через GSM канал на неограниченном расстоянии, есть возможность при возникновении нештатной ситуации организовать оповещение (например, СМСками на определенные номера и т.п.)

Если рассматривать возможности индукционных систем с этой точки зрения — они точно могут заинтересовать в некоторых случаях, так как предоставляют сервисные функции, ранее недоступные.

Выпускаются не только бытовые индукционные котлы. Есть аналогичные системы производственного назначения. Они потребляют и вырабатывают значительное количество тепла: мощность потребляемая — от 1000 кВт до 10000 кВт. Такие агрегаты называют высоковольтный индукционный электрокотел.

Анализ отзывов и сравнение

Отзывов об использовании этих котлов немного. Наверняка потому, что активное продвижение товара на рынок началось совсем недавно. Тем не менее, индукционные электрические котлы отопления отзывы получают большей частью положительные, так как многие считают, что они более практичны и экономичны. Хотя знатоки теории и закона сохранения энергии утверждают, что экономии быть не может, владельцы индукционных котлов говорят о том, что экономия присутствует. Разобраться кто тут прав, а кто нет, сложно. Как одни, так и другие, могут быть «засланными казачками».

Один из самых «бронебойных» аргументов противников индукционных котлов – их высокая стоимость. Собственно да, дешевых пока нет. Самая минимальная цена, которую удалось найти – порядка 220$ (Винницкий завод) за самые маломощные модели без группы автоматики, а это еще порядка 50-150$ в зависимости от функционала.

При том что цены на котлы на ТЭНах стартуют где-то с 80$. Но нужно сказать, что столько стоит эконом вариант: без электроники и прочих «наворотов». Более сложные модели, имеющие несколько ступеней регулирования мощности, уже как минимум, в два раза дороже. И их цена по сравнению с ценой индукционных уже не кажется запредельной.

Цены, которые мы нашли, указали в таблице. Сразу скажу, что брали несколько первых попавшихся моделей из списка выдачи в поиске «Яндекса». Глубокого исследования никто не проводил. Что нашили, то вписали. Также дело обстоит и с отапливаемой площадью – что было написано в характеристиках, то и поставили. Нужно сказать, что некоторые продавцы лукавят и тут: указывают не площадь отапливаемую, а объем. По сути это правильно: обогревать нужно весь воздух в помещении, так что указывать объем правильно, но большая часть потребителей ориентируется на площадь. Не присмотревшись к единицам измерения, впадаешь в ступор: 3 кВт котел на 120-150 м 3. Во избежание подобного рода искажений в таблице все данные приблизительно пересчитаны и указаны в м 2 .

Еще раз обращаем внимание, что мы не искали ни самые дорогие, ни самые дешевые модели, хотя они наверняка есть. Стоимость индукционных котлов очень зависит от производителя и устанавливаемой автоматики. Например, 9 кВт Галан в комплектации «стандарт» стоит 415$, а в «Элит» уже более 600$.

При анализе отзывов был обнаружен еще такой нюанс: индукционный электрокотел прилично гудит. Некоторые даже собираются делать небольшую котельную недалеко от дома. Но это, видимо, некоторые модели так шумят, потому как данный эффект указывают далеко не все.

Мощный индукционный котел можно спрятать за дверью

С другой стороны, на одном из форумов, в полемике было сказано, что большая часть нареканий на плохое качество работы связана с дешевыми моделями. Еще индукционные котлы были отнесены к «премиум» сегменту рынка. А от людей, покупающих эти товары, трудно ожидать посещения форумов. В принципе, верно, но тогда получается, что надежное оборудование – далеко не массовый товар именно из-за своей цены. И спорить получается не о чем.

Учитывая все вышесказанное можно сказать, что индукционные электрокотлы для отопления рационально применять только при наличии достаточного утепления здания, так как тарифы на электроэнергию не самые низкие. И они действительно будут экономичными, но за счет меньшей инерции системы, надежности (при использовании качественных материалов и продуманной технологии) и хорошей работы автоматики, которая будет включать систему только для поддержания температуры.

Индукционные котлы отопления: свойства и цена

Устройство индукционного котла отопления

Современные агрегаты состоят из таких элементов:

• теплообменник, который можно заменить сердечником вместе с корпусом
• катушка индуктивности
• шкаф управления
• клеммная коробка
• проводники
• входной и выходной патрубки.

Остальные элементы могут применяться для удобства использования электрического котла отопления. При этом в некоторых случаях в качестве сердечника выступает простая металлическая трубка с теплоносителем.

Функционирование индукционного котла отопления довольно простое. Так, поступает переменное напряжение, благодаря которому на катушке образуется электромагнитное поле. Оно замыкается, что приводит к низковольтному напряжению. Стоит отметить, что использование сердечника необязательно. Его применяют, чтобы увеличить площадь теплоотдачи. Благодаря переменному электромагнитному полю происходит образование вихревых токов. нагревающих металл. Вода забирает тепло и обогревает все жилище.

Достоинства и недостатки

Современные индукционные котлы отопления пользуются огромной популярностью благодаря своим многочисленным преимуществам:

• высокий КПД до 99%, сохраняющийся в течение всего периода эксплуатации
• возможность функционирования при низком напряжении либо постоянном токе
• отсутствие нагревательных элементов, что благотворно влияет на срок использования
• неразъемное соединение, что помогает избежать течи
• отсутствие подвижных комплектующих, исключающее износ и необходимость замены некоторых деталей
• нагрев теплоносителя до определенной температуры буквально за 5 минут
• пожаро- и электробезопасность, возможная благодаря отсутствию прямой связи между индуктором и нагревательным элементом
• отсутствие необходимости установки дымохода и подготовки помещения для оборудования
• долговечность, то есть срок эксплуатации может достигать даже 25 лет и более при наличии герметичного шва и толстых труб сердечника
• отсутствие необходимости проведения профилактических работ
• применение различных типов носителей, включая воду, антифриз и масло
• необходимость замены отработки теплоносителя не чаще раза в 10 лет
• бесшумное функционирование
• защита от перегревания и возможных аварий
• автоматизированное управление
• возможность функционирования при закрытой отопительной системе
• отсутствие образования накипи
• минимальный уровень прогревания на уровне 35˚C.

Стоит отметить, что у индукционного котла отопления есть несколько важных недостатков:

• необходимость подключения исключительно к закрытому контуру
• значительный вес устройства, который может достигать 23 кг при компактных размерах
• высокая цена, начинающаяся с 25–30 тыс. рублей, обусловленная наличием дорогого инвертора
• помехи в радиодиапазоне, которые оказывают влияние только на домашних животных.

Отличия между ТЭН-котлами и индукционным оборудованием

Подобные устройства преобразовывают электрическую энергию в тепловую. При этом их КПД приближается к 100%. Именно по такой причине многие потребители затрудняются сделать выбор.

Нередко люди обращают внимание на дороговизну индукционных агрегатов. Однако они не учитывают тот факт, что за 5–7 лет регулярной эксплуатации затраты на оборудование кажутся одинаковыми. Это объясняется тем, что ТЭН-котлы нуждаются в регулярном ремонте, а именно замене перегоревших элементов.

На самом деле сделать выбор между такими видами оборудования непросто, ведь они нагревают помещение за идентичное количество времени. Однако индукционные агрегаты считаются более предпочтительными, ведь здесь не образуется накипь, а также есть возможность использования различных теплоносителей. При этом вы можете не бояться шумной работы и не беспокоиться о необходимости регулярного сервисного обслуживания.

Рекомендации по выбору

При покупке электрического котла отопления необходимо обращать внимание на мощность оборудования. которая не снижается в процессе эксплуатации. Стандартное соотношение составляет 60 Вт на 1 м². Чтобы правильно рассчитать мощность, стоит учесть габариты всех помещений. При недостаточной теплоизоляции необходимо взять более мощный котел отопления.

Современные индукционные агрегаты поддерживают невысокую температуру в помещениях, которые используются непостоянно. Соответственно, для дома достаточно использовать электрический котел на 6 кВт.

У некоторых индукционных моделей в комплекте идет блок электронного программатора. Благодаря такому устройство можно запрограммировать электрический котел на неделю. Также можно управлять отопительной системой удаленно.

Выбирая индукционное оборудование для отопления жилища, стоит учесть толщину сердечника. Если его стенки довольно толстые, то он в течение долгого времени будет устойчив к коррозии.

Стоит отметить, что производители дают гарантию на сам индукционный котел 3 года, а на комплект дополнительного электрооборудования – 1 год.

Многие покупатели ориентируются на цену электрического устройства. Как правило, индукционные котлы стоят довольно дорого, что объясняется небольшим выбором продукции. Отечественное устройство мощностью в 4 кВт можно приобрести за 30–35 тыс. рублей. Цена на европейские аналоги будет составлять не менее 35–40 тыс. рублей.

Самостоятельное изготовление индукционного котла отопления

Чтобы сделать электрическое оборудование своими руками, можно использовать несколько схем. В любом случае самый простой вариант предполагает применение толстой пластиковой трубы диаметром в 5 мм.

1. Трубу заполняют кусочками проволоки толщиной в 7 м.
2. С обеих сторон трубы необходимо поставить сетки, создающие барьер для проволоки.
3. На саму трубу по спирали равномерно наматывается проволока из меди.
4. Далее происходит монтаж самодельного индукционного котла. Для этого из листа металла нужно подготовить трубу. а затем установить котел.
5. Концы медной проволоки необходимо подключить к высокочастотному инвертору. Такое оборудование продается в специализированных магазинах.

При самостоятельном изготовлении электрического индукционного котла важно помнить о том, что его включать можно только после заполнения водой системы отопления.

Установка котла

При установке индукционного котла важно помнить, что система отопления должна быть обязательно закрытой. Помимо этого, потребуется наличие расширительного бачка и насоса. обеспечивающего циркуляцию жидкости.

Согласно инструкции индукционные котлы ставят вертикально. а затем к патрубку ввода, который находится в нижней части, подключают обратку. Выводной патрубок размещают сверху и подводят подающий трубопровод.

Поскольку электрический котел отопления большой, важно выбирать надежное крепление. Само оборудование ставят так, чтобы промежуток между агрегатом и стеной составлял минимум 300 мм, а до пола и потолка сохранялось расстояние в 800 мм.

Важное условие – заземление электрического котла. Для этой цели возможно использование металлических и металлопластиковых труб. Рядом с выводным патрубком необходимо установить манометр. а также воздухоотводчик и подрывной клапан. После этого наступает черед монтажа запорной арматуры.

Помимо этого, необходимо позаботиться об установке следующих элементов:

• циркуляционный насос
• сетчатый фильтр
• фильтр-отстойник
• датчик потока.

При установке котла и системы управления важно помнить о нормах безопасности.

Индукционные электрические котлы, цена которых довольно большая, считаются лучшим вариантом для отопления помещения. У такого оборудования высокий КПД. Более того, его можно использовать при наличии любого теплоносителя. а стоимость котла частично окупится благодаря отсутствию необходимости сервисного обслуживания.

Стоит ли купить индукционный электрический котёл для отопления дома?

Принцип работы индукционного нагревательного котла отопления основан на использовании вихревых токов, открытых и исследованных французским физиком Фуко. Современный индукционный котел электрический применяемый для нагрева воды в контурах отопления, можно представить в виде трансформатора состоящего из индукционной катушки, сердечника, первичной и вторичной обмотки, которой является внутренняя труба, через которую проходит нагреваемый теплоноситель.

Типы индукционных котлов

Известны два вида котлов использующих вихревые токи для нагрева теплоносителя. Если для первого типа на первичную обмотку подается напряжение сети 220 в 50 герц, то для другой разновидности напряжение подается через инвертор преобразующий напряжение сети в токи высокой частоты, порядка десятков килогерц. Есть отличие в применяемом материале. Например, если индукционный котёл SAV имеет теплообменник из замкнутой системы стальных труб, то для вихревых индукционных котлов применен теплообменник из ферромагнитного материала.

Зачем нужен инвертор

Многие люди еще помнят цветные ламповые телевизоры, вес которых достигал 60 килограмм. Уменьшить их габариты и вес удалось благодаря применению инверторов в блоках питания. Инвертор преобразовывал напряжение сети с частотой 50 герц, в напряжение высокой частоты в несколько десятков килогерц. Это напряжение поступало на трансформатор, отличительной особенностью которого являлся сердечник из специального ферромагнитного сплава. Физические свойства примененного ферромагнитного материала позволили в разы уменьшить габариты и вес силового трансформатора. Преобразование сетевого напряжения 50 герц в высокочастотное применено в вихревых индукционных котлах – это котлы индукционные нового поколения для отопления жилищ.

Напряжение на них подается с инвертора, катушка трансформатора – обмотка на центральной трубе из ферромагнитного сплава, а вторичная короткозамкнутая обмотка – труба и корпус индукционного котла. Такое техническое решение позволило сделать котел компактным, надежным и экономичным. Но с другой стороны использование дорогостоящей меди для обмотки и специальных сплавов для теплообменников, блока автоматики и инвертора сделали себестоимость изделия высокой. Поэтому на любой индукционный котел цена будет значительно выше, чем на электрический ТЭНовый котел.

Особенности установки индукционных котлов

Современные индукционные электрические котлы для отопления дома предназначены для установки только в закрытых контурах, с мембранным расширительным баком и циркуляционным насосом. Принудительная циркуляция необходима, прежде всего, потому, что небольшой объем теплообменника и интенсивный нагрев препятствуют созданию естественной циркуляции. Вода закипит прежде, чем создадутся условия для гравитационной циркуляции.

Если электрокотел индукционный для отопления используется в качестве теплогенератора, то рекомендуется использовать в контуре пластиковые трубопроводы или изолировать металлические трубы от котла установкой пластиковых фитингов. Котел требует обязательного и качественного заземления. Требования по монтажу обычные для электрических котлов: от пола или потолка – 0,8 м, от стены – 0,3 м. Установка блока безопасности, которая состоит из манометра, воздушного и предохранительного клапанов, обязательна как и для любой закрытой системы отопления.

Преимущества электрических индукционных котлов для отопления

КПД индукционного котла очень высокий и близок к 98%, как и у ТЭНовых котлов или электродных котлов. Не секрет, что на индукционные электрокотлы для отопления частного дома цена выше, чем на обычные ТЭНовые котлы. Затраты на материалы, блок автоматики и инвертор увеличивают стоимость агрегата. Как и любые технические устройства индукционные котлы отопления имеют преимущества и недостатки.

Достоинства индукционных котлов:

• нет ограничений по виду теплоносителя
• нет необходимости замены, каких либо элементов
• не образуется накипь в теплообменнике вследствие наличия высокочастотных вибраций
• длительный срок службы агрегата до 30 – 40 лет
• монолитный корпус котла, что исключает протечки
• бесшумность работы
• не требуется сервисное обслуживание
• быстрый нагрев теплоносителя в течение 5 мин.

Недостатком считается большой вес – от 30 до 40 килограммов и то, что на электрокотлы индукционные цены значительно выше, чем на ТЭНовые котлы.

Основные типы индукционных котлов

Прежде, чем купить индукционный электрический котёл отопления для дома нужно выбрать, какой вид наиболее подходящий.

В продаже имеются две разновидности – индукционные котлы SAV и вихревые (ВИН), имеющие характерные отличия.

Индукционные отопительные котлы SAV

Котлы этого типа не требуют применения инвертора. Напряжение сети 50 герц подается на обмотку (индуктор). Вторичная обмотка в виде системы металлических труб теплообменника очень быстро нагревается токами Фуко. Нагретый теплоноситель движется в контуре принудительно с помощью циркуляционного насоса. Выпускаются котлы для напряжений в 220V и 380V. Котел мощностью в 2,5 кВт обогревает помещение до 30 м2, и купить индукционный электрический котел отопления в комплекте с блоком управления и автоматики можно за цену около 30 тысяч рублей.

Индукционные котлы ВИН (вихревые)

Это индукционные котлы нового поколения для их работы необходим инвертор – преобразователь частоты электрической сети. Такое техническое решение позволило сделать прибор компактным и более легким, чем котлы типа SAV. Теплообменник изготовлен из ферромагнитного материала, а магнитопроводом и вторичной обмоткой является не только теплообменник, но и корпус котла.

Котел типа ВИН, имеющий мощность 3 кВт может обеспечить теплом 40 м2.

В комплект входит блок автоматики, насос и циркуляционный насос, поэтому на электрический индукционный котел отопления цена самая высокая около 38 тысяч рублей.

Индукционный котел – самый лучший источник тепла

С любой точки зрения нет ничего проще, надежнее и лучше для отопления, чем электрический котел. Найденные в сети на индукционные котлы для отопления частного дома отзывы подчеркивают только один недостаток – цена электроэнергии, будь она сопоставима с ценой газа, 99% населения навсегда бы отказалась от применения газовых котлов. Кроме того, многих пугает возможность внезапного отключения электросети. Но современный индукционный электрический котел отопления находит своего покупателя. Электрокотлы устанавливаются в качестве резерва в частных домах и для отопления в офисах и торговых павильонах.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Электрический котел для отопления частного дома: преимущества и разновидности оборудования Электрический котел отопления: модели и характеристики оборудования Какие преимущества и особенности имеют энергосберегающие электрокотлы для дома? Отопление дома 220в: преимущества и цена на электро котёл

© 2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Индукционные котлы: реальные преимущества и недостатки

Отопление частного дома, тем более, в нашем климате – задача очень важная и сложная. И отопление электрическими котлами – один из способов ее решения. Конечно, если есть возможность пользоваться природным газом, то электрический котел можно поставить лишь как резервное оборудование, и то вряд ли. А вот если газа нет, можно уже о таком варианте думать. Тем более, сегодня есть не только электрические котлы для отопления на ТЭНах: есть еще электродные и индукционные. Именно о достоинствах, недостатках, возможностях индукционных котлов для отопления и поговорим.

Принцип действия

При нагреве теплоносителя в индукционных котлах используется энергия, которая выделяется при возникновении наведенных токов в корпусе-теплообменнике. Это, по сути, индукционная катушка, заключенная в массивный корпус из ферросплава. Сам корпус и является вторичной обмоткой. Он нагревается из-за прохождения наведенных в нем токов. Для увеличения площади теплоотдачи сделан в виде лабиринта с толстыми стенами. Теплоноситель, проходя по лабиринту нагревается.

Принцип действия индукционных отопительных котлов основан на выделении тепла при возникновении токов Фуко в металле

Система имеет высокую степень надежности, так как катушка герметично запаяна в корпусе и не имеет контакта с водой или другим теплоносителем. Вероятность пробоя витков мала – они накручиваются не вплотную и дополнительно заливаются изолирующим составом. Все это вместе с массивным толстостенным корпусом позволяет говорить о длительном сроке эксплуатации. Продавцы заявляют о 30 годах эксплуатации без обслуживания, но гарантийный срок производители ставят гораздо меньше.

Реальные преимущества индукционных электрокотлов

Часто можно слышать заявления об исключительных характеристиках индукционных котлов. Часть из них – правда, часть – вымысел. Например, продавцы заявляют о 30% экономии электричества по сравнению с другими принципами нагрева теплоносителя. Никаких доказательств не приводится, просто утверждается как факт. Хотя все знают это невозможно в принципе: сколько потреблено энергии, столько тепла выдано. Тем не менее, несмотря на закон сохранения энергии, владельцы таких систем говорят о том, что платить действительно стали меньше. Но тут главную роль играет, скорее качественная автоматики и малая инерционность системы.

Примерно так выглядит индукционный теплообменник

Говорят еще, что индукционные котлы — это новые технологии. Это тоже не так. Первые индукционные котлы работали еще в первой половине прошлого века. Из новых технологий используются микропроцессоры и датчики, другая элементная база, позволяющая контролировать работоспособность системы и ее параметры и обеспечивать должный уровень комфорта и безопасности, но сам принцип далеко не нов. Тем не менее, у этого отопительного оборудования действительно есть много положительных качеств.

К достоинствам этих систем отопления с уверенностью можно добавить:

• Высокую надежность (описана выше). Надежность таких котлов и правда велика, но есть обстоятельство, способное за несколько минут вывести оборудование из строя: работа без жидкости в системе. При отсутствии жидкости или ее циркуляции тепло от корпуса не отводится, он разогревается все сильнее и через некоторое время попросту плавится. Потому одна из важных функций, которая должна обязательно присутствовать, — это наличие контроля уровня теплоносителя в системе и автоматическое отключение котла при недостаточном его количестве.
• Малогабаритность – котел представляет собой отрезок трубы размером от нескольких десятков сантиметров до метра. Он значительно меньше котла на ТЭНах, но практически такой же по размерам, как электродный котел. В силу своих незначительных размеров может располагаться в любом месте.

  Индукционные котлы занимают совсем мало места и отличаются высокой надежностью

• Максимальный КПД с большим диапазоном регулирования, который нагревает воду в системе отопления вплоть до 85°С. КПД, как и у всех электронагревательных приборов, находится в пределах 90-99%. Эффективность работы каждого котла зависит того, насколько верно сконструирован теплообменник (лабиринт) и насколько правильно построена вся система в целом.
• Малая инерционность системы позволяет тратить минимум электричества впустую. На разогрев теплоносителя на начальном этапе тратиться самое большое количество энергии. По достижении заданной температуры мощность снижается, и температура просто поддерживается. Инерционность у таких котлов меньше, чем у ТЭНовых, но больше, чем у электродных.
• Накипь не образуется. Накипи действительно нет. Во-первых, от постоянно наводимых индукционных токов сердечник постоянно вибрирует, так что на поверхности его ничего не может отложиться.
• Возможность использовать разного рода жидкие теплоносители. Это правда. Индукционному котлу все равно что греть. Главное чтобы это была жидкость. Другое дело, что производители часто дают собственные рекомендации. Некоторые разрабатывают специальные составы, которые обеспечивают длительную и бесперебойную работу. С одной стороны покупка специальной жидкости – это дополнительные затраты, с другой – повышается эффективность работы и срок службы устройства, а срок использования таких жидкостей – несколько лет. В общем, нужно думать и считать.
• Автономная система работы. Это так, но любые современные электрокотлы работают автономно (при наличии электропитания).

  Еще один вариант установки индукционного котла с расширительным баком и пультом управления

• Простой монтаж и техническое обслуживание. Действительно, монтаж несложный. Справиться может любой. К положительным моментам нужно отнести и то, что не обязательно переделывать систему – менять трубы и батареи не нужно. Работать будет с любой, но вот эффективность при этом может быть недостаточно высокой. Техническое обслуживание при надлежащем качестве котла вообще должно отсутствовать: ломаться нечему, менять тоже. Все обслуживание заключается только в обслуживании элементов системы – радиаторов, труб, теплоносителя.

Есть у этого оборудования еще один привлекательный момент: оно высокотехнологично и блок его управления в некоторых случаях представляет собой мини-компьютер (такие системы стоят очень много). Так вот: имеется возможность управлять ими дистанционно. Сигналы управления передаются по витой паре (до 1 км), через GSM канал на неограниченном расстоянии, есть возможность при возникновении нештатной ситуации организовать оповещение (например, СМСками на определенные номера и т.п.)

Если рассматривать возможности индукционных систем с этой точки зрения — они точно могут заинтересовать в некоторых случаях, так как предоставляют сервисные функции, ранее недоступные.

Выпускаются не только бытовые индукционные котлы. Есть аналогичные системы производственного назначения. Они потребляют и вырабатывают значительное количество тепла: мощность потребляемая — от 1000 кВт до 10000 кВт. Такие агрегаты называют высоковольтный индукционный электрокотел.

Анализ отзывов и сравнение

Отзывов об использовании этих котлов немного. Наверняка потому, что активное продвижение товара на рынок началось совсем недавно. Тем не менее, индукционные электрические котлы отопления отзывы получают большей частью положительные, так как многие считают, что они более практичны и экономичны. Хотя знатоки теории и закона сохранения энергии утверждают, что экономии быть не может, владельцы индукционных котлов говорят о том, что экономия присутствует. Разобраться кто тут прав, а кто нет, сложно. Как одни, так и другие, могут быть «засланными казачками».

Один из самых «бронебойных» аргументов противников индукционных котлов – их высокая стоимость. Собственно да, дешевых пока нет. Самая минимальная цена, которую удалось найти – порядка 220$ (Винницкий завод) за самые маломощные модели без группы автоматики, а это еще порядка 50-150$ в зависимости от функционала.

При том что цены на котлы на ТЭНах стартуют где-то с 80$. Но нужно сказать, что столько стоит эконом вариант: без электроники и прочих «наворотов». Более сложные модели, имеющие несколько ступеней регулирования мощности, уже как минимум, в два раза дороже. И их цена по сравнению с ценой индукционных уже не кажется запредельной.

Цены, которые мы нашли, указали в таблице. Сразу скажу, что брали несколько первых попавшихся моделей из списка выдачи в поиске «Яндекса». Глубокого исследования никто не проводил. Что нашили, то вписали. Также дело обстоит и с отапливаемой площадью – что было написано в характеристиках, то и поставили. Нужно сказать, что некоторые продавцы лукавят и тут: указывают не площадь отапливаемую, а объем. По сути это правильно: обогревать нужно весь воздух в помещении, так что указывать объем правильно, но большая часть потребителей ориентируется на площадь. Не присмотревшись к единицам измерения, впадаешь в ступор: 3 кВт котел на 120-150 м3! Во избежание подобного рода искажений в таблице все данные приблизительно пересчитаны и указаны в м2.

Еще раз обращаем внимание, что мы не искали ни самые дорогие, ни самые дешевые модели, хотя они наверняка есть. Стоимость индукционных котлов очень зависит от производителя и устанавливаемой автоматики. Например, 9 кВт Галан в комплектации «стандарт» стоит 415$, а в «Элит» уже более 600$.

При анализе отзывов был обнаружен еще такой нюанс: индукционный электрокотел прилично гудит. Некоторые даже собираются делать небольшую котельную недалеко от дома. Но это, видимо, некоторые модели так шумят, потому как данный эффект указывают далеко не все.

Мощный индукционный котел можно спрятать за дверью

С другой стороны, на одном из форумов, в полемике было сказано, что большая часть нареканий на плохое качество работы связана с дешевыми моделями. Еще индукционные котлы были отнесены к «премиум» сегменту рынка. А от людей, покупающих эти товары, трудно ожидать посещения форумов. В принципе, верно, но тогда получается, что надежное оборудование – далеко не массовый товар именно из-за своей цены. И спорить получается не о чем.

Итоги

Учитывая все вышесказанное можно сказать, что индукционные электрокотлы для отопления рационально применять только при наличии достаточного утепления здания, так как тарифы на электроэнергию не самые низкие. И они действительно будут экономичными, но за счет меньшей инерции системы, надежности (при использовании качественных материалов и продуманной технологии) и хорошей работы автоматики, которая будет включать систему только для поддержания температуры.

Индукционный котел отопления: выбор и установка своими руками

Несмотря на огромное количество способов получения тепла с помощью природных ресурсов, владельцы жилья всё чаще обращаются к использованию для обогрева дома электронагревательных установок.

Котельные установки, работающие с использованием электроэнергии, экологичны, так как в атмосферу не выделяются продукты сгорания, появляющиеся при сжигании нефтепродуктов, газа, угля и даже дров.

Вихревой индукционный котёл – лучший способ уменьшения расходов на отопление

Вихревой нагреватель

Ещё одним плюсом использования электрообогрева является простота обслуживания систем отопления, смонтированных на основе электрокотлов. Однако удобство применения электроэнергии для отопления жилья становится всё более затратным способом получения тепла в доме – оплата счета за потребление электричества с каждым отопительным сезоном становится для многих непосильной.

Владельцы домов начинают искать альтернативу электрокотлам, основой конструкции которых является стандартный ТЭН.

Постепенно набирают популярность индукционные электрические котлы, также преобразующие электроэнергию в тепло, необходимое для обогрева помещений. Однако их конструкция позволяет использовать энергоноситель гораздо экономнее, что значительно уменьшает текущие расходы на содержание дома в отопительный сезон.

Экономия электроэнергии идет за счёт быстрого нагрева теплоносителя системы отопления. Это происходит благодаря индукционному устройству, заменившему в котле традиционный ТЭН.

Кроме уменьшения расходов на отопление у данных котлов имеется солидное количество преимуществ перед другими электрокотлами – высокий КПД, долгий срок службы (не менее 25 лет) и отсутствие накипи.

Внутреннее устройство индукционного нагревателя и принцип его работы

Конструкция такого устройства, созданного для получения теплоэнергии, в простейшем виде аналогична трансформатору. Как и трансформатор, индукционный генератор состоит из короткозамкнутых обмоток – первичной и вторичной.

Первичная обмотка служит для преобразования электроэнергии в вихревые токи, создающие электромагнитное поле, направленное на вторичную обмотку. Вторичная обмотка одновременно является и корпусом индуктора, и нагревательным элементом, передающим полученную энергию в систему отопления. Теплоносителем может быть любая электропроводящая жидкость, начиная от обычной технической воды, до масла и антифриза.

Поскольку вихревой индукционный нагреватель (или просто вин) при работе не выделяет продукты разложения топлива, то он наиболее безопасен среди различных видов обогревательного оборудования, используемого для обеспечения теплом зданий различного назначения. Такая система отопления гарантирует благоприятный состав атмосферы, что означает сохранение её экологической чистоты.

Система отопления начинает работу сразу после подачи напряжения на внутреннюю обмотку. Возникающее электромагнитное поле направляет вихревые токи на поверхность сердечника, расположенную снаружи.

Их плотность практически моментально возрастает, нагревая поверхность сердечника, а затем и полностью весь элемент. Это тепло и служит для нагрева теплоносителя, циркулирующего в котле.

Следует иметь в виду, что устройство врезается в отопительную систему при помощи двух патрубков. Нижний из них служит для подачи охлаждённого теплоносителя. Он монтируется на входе в котёл, а через второй патрубок нагревшийся теплоноситель направляется в отопительную систему.

Подача нагретого теплоносителя осуществляется за счёт гидростатического напора. Поскольку теплоноситель постоянно циркулирует в системе, осуществляя отвод горячей жидкости в систему отопления, то возможность перегрева оборудования полностью исключена.

Особенности монтажа котельной установки и её эксплуатации

Для обеспечения непрерывной циркуляции теплоносителя, система отопления, оборудованная индукционным электрокотлом, должна быть закрытая, в обязательном порядке снабжённая циркуляционным насосом. Существуют некоторые правила установки индукционного котла в помещении.

Котёл должен быть смонтирован на расстоянии не менее 30 см от поверхностей стен. От пола и от потолка дистанция должна быть более 80 см. Для возможности наблюдения за работой системы и обеспечения её безопасности сразу за патрубком вывода теплоносителя следует встроить манометр, подрывной клапан, автоматическое устройство, предназначенное для отвода воздуха.

Перед началом работы следует обязательно проверить наличие в системе теплоносителя. Подача электроэнергии при его отсутствии гарантирует выход оборудования из строя. Устанавливать такой котёл можно в любом помещении здания, с учётом его монтажа на указанном выше расстоянии от его стен, потолка и пола.

Многих потребителей, использовавших при монтаже системы пластиковые трубы, волнует вопрос: можно ли к ним подсоединять инновационный котёл? Такой проблемы не существует, пластиковые трубы для систем отопления рассчитаны на использование любого отопительного оборудования.

Цена индукционного котла и стоимость установки

Выбор мощности индукционного котла, как и любого отопительного оборудования. определяется размером отапливаемой площади здания. От мощности зависит и стоимость оборудования. Самый недорогой ВИН котёл, из имеющихся в продаже, стоит около 30 тыс. рублей. Стоимость монтажа начинается от 6 тыс. рублей.

Мощность такого нагревателя составляет 6 кВт, что вполне достаточно для обогрева небольшого загородного дома. В нём имеется две секции нагрева, по 3 кВт каждая, что очень удобно при повышении наружной температуры воздуха. Такая конструкция отопительного оборудования позволяет значительно снизить расход электроэнергии на обогрев дома.

Долго выбирал ВИН котел и купил SAV. На 5 кВт. Поскольку была задача отапливать дачный домик. Аппарат со своей задачей справляется неплохо. Единственный минус — часто выбивает автомат, и отказывается работать через УЗО. Буду проводить более мощную линию энергоснабжения. Возможно это решит проблему.

Индукционный электрический котёл своими руками

Простота конструкции позволяет домашним умельцам изготовить индукционный отопительный котёл вин самостоятельно. При изготовлении простейшего варианта такого нагревателя потребуется приобрести высокочастотный сварочный инвертор.

Желательно, чтобы он был снабжён устройством для плавной регулировки тока. От величины сварочного тока (не менее 15 ампер) зависит мощность конструкции.

Также следует подготовить следующие материалы:

• толстостенную пластиковую трубу, внутренний диаметр которой чуть менее 5 см
• проволока из нержавейки 7 мм
• переходники для подсоединения к отопительной системе
• эмалированный медный провод
• мелкая металлическая сетка.

Проволока нарезается на кусочки около 5 см. Затем берётся пластиковая труба, на дне которой закрепляется металлическая сетка, а затем к основанию крепится переходник. Эта труба будет выполнять одновременно две функции — станет участком трубопровода отопительной системы и основой индукционной катушки.

Внутренняя часть трубы полностью заполняется обрезками проволоки. Они послужат материалом, нагреваемым электромагнитным полем, а закреплённая сетка из металла не даст им провалиться в трубопровод. Затем на верхнюю часть пластиковой трубы также устанавливается переходник.

Схема индукционного котла

Следующим этапом работы станет изготовление катушки. Вокруг основы из пластиковой трубы, заполненной обрезками проволоки, аккуратно наматываются 90 витков подготовленного медного провода. Провод должен быть расположен в средней части трубы.

Готовое устройство устанавливается с помощью переходников в разрыв трубопровода отопительной системы. Установка производится строго вертикально.

После монтажа катушку следует соединить с высокочастотным инвертором, а отопительную систему заполнить теплоносителем. Нагревательное устройство должно быть обязательно подключено к заземлению. Теперь можно начинать пользоваться нагревательным устройством, изготовленным собственноручно.

Для предотвращения потерь тепла и более эстетичного внешнего вида следует изготовить теплоизоляционный корпус.

Также смотрите видео о том, как сделать индукционное отопление своими руками:

Если посчитать средства, затраченные на приобретение составляющих для изготовления самодельного ВИН котла, то очевидно, что его стоимость будет намного меньше готового изделия, приобретённого в магазине.

Изучение потребительского спроса на рынке котельного оборудования говорит, что большая часть покупателей, использующих для отопления жилья электроэнергию, отдают предпочтение современным индукционным котлам заводского изготовления, оборудованными различными системами безопасности, мощными и экономичными. Такая обогревательная техника нового поколения с каждым годом становится более популярной.

Поделиться:
